trattamento dell'acqua alimento caldaia e impianti

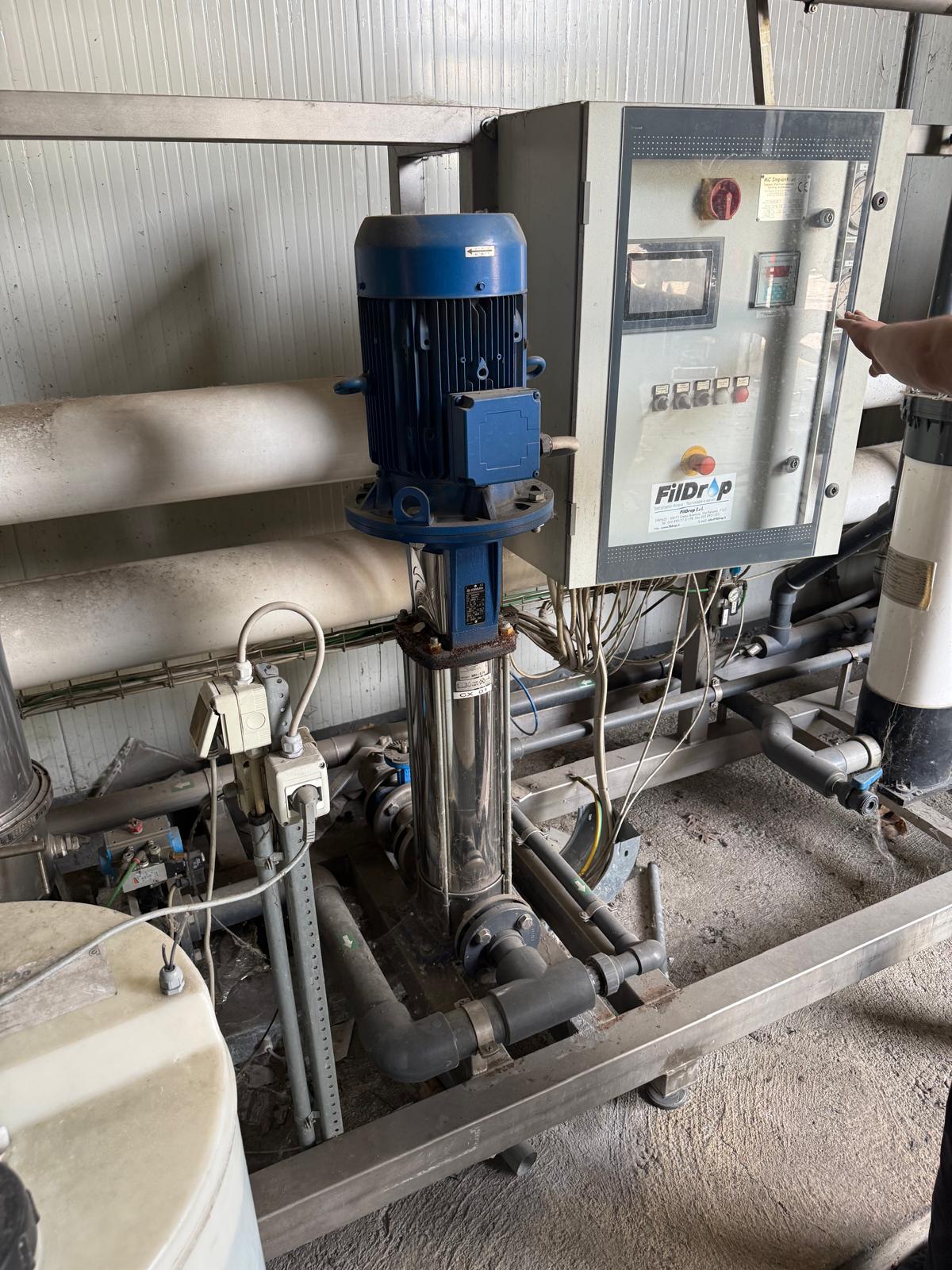

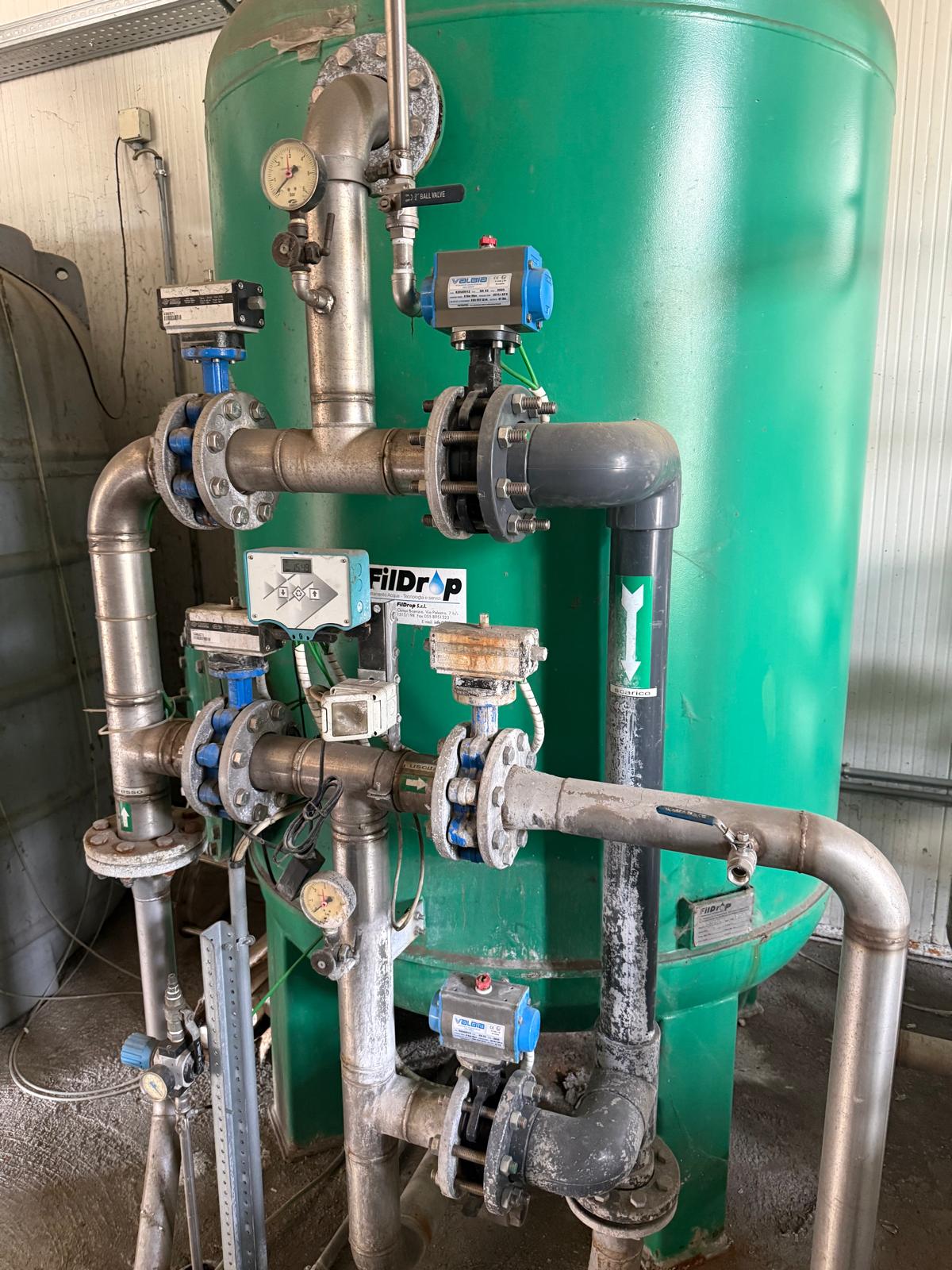

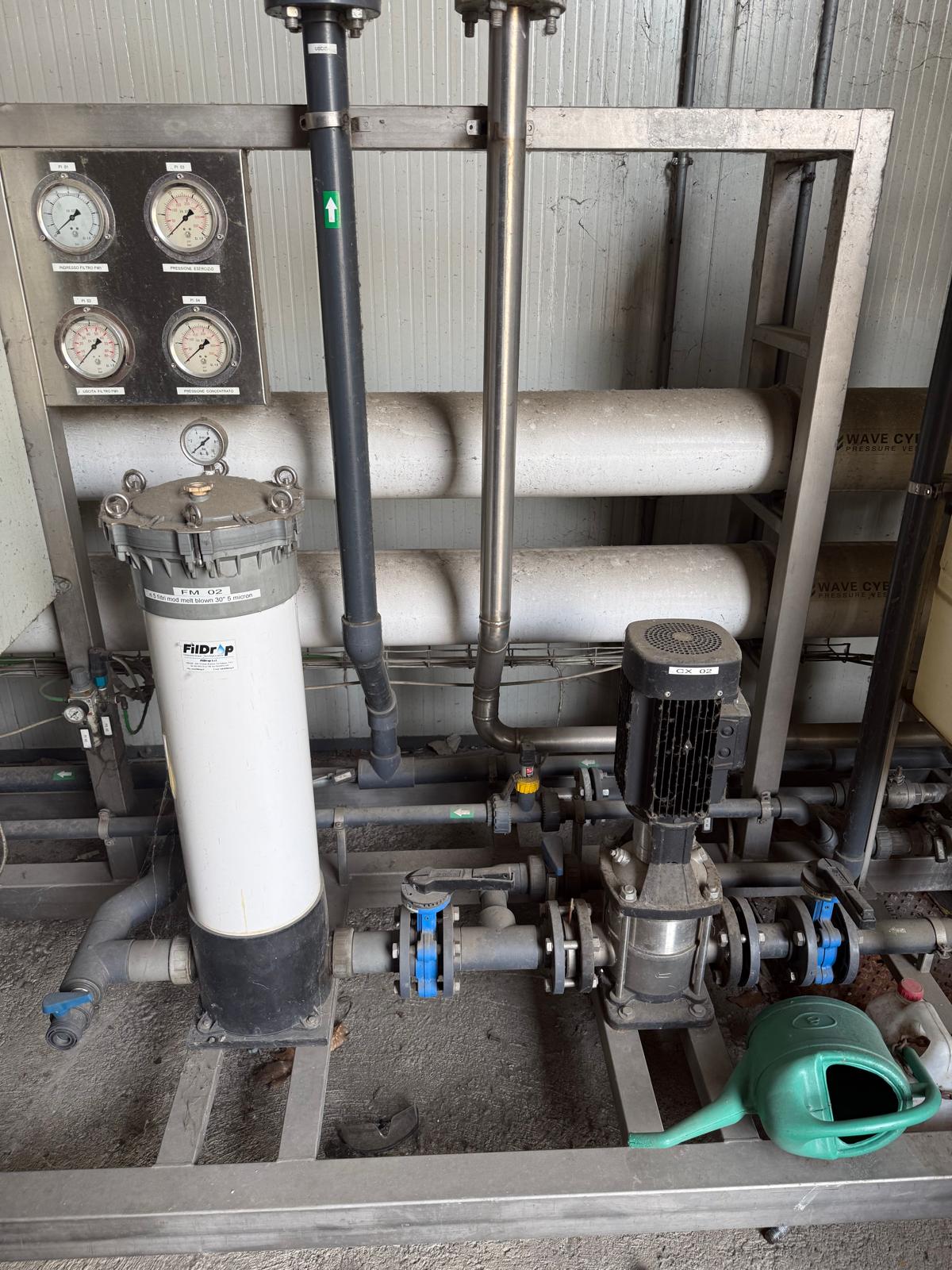

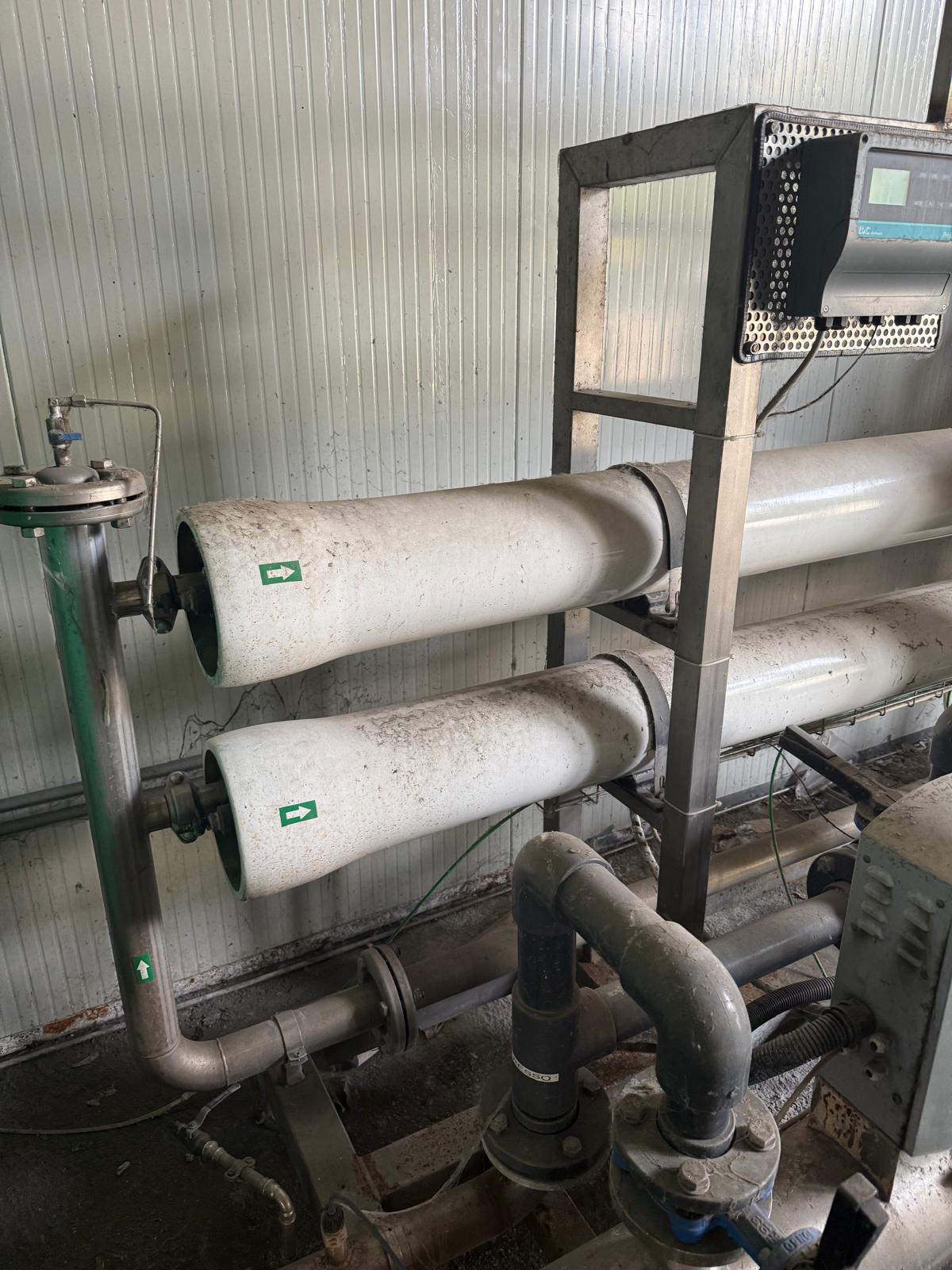

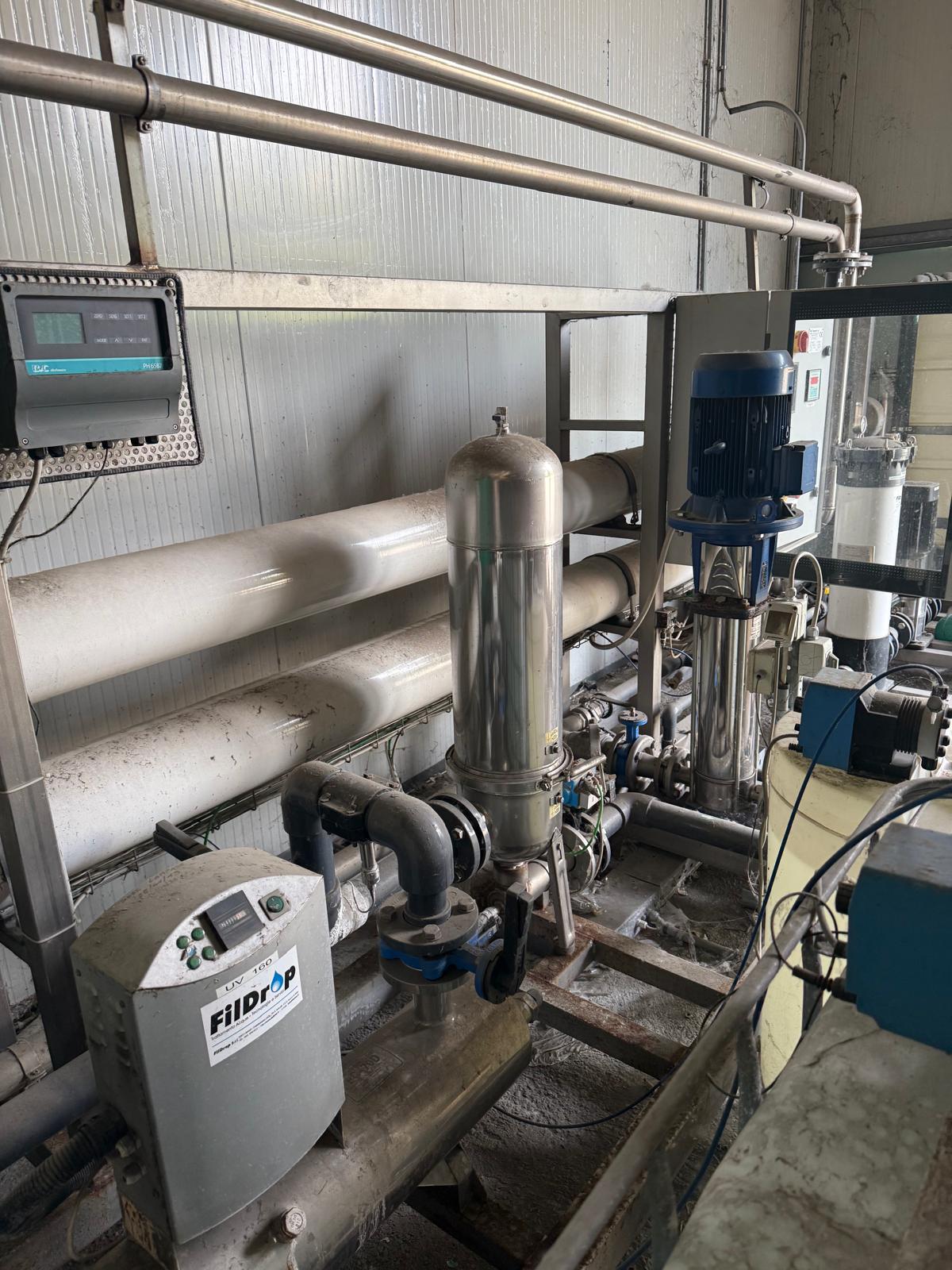

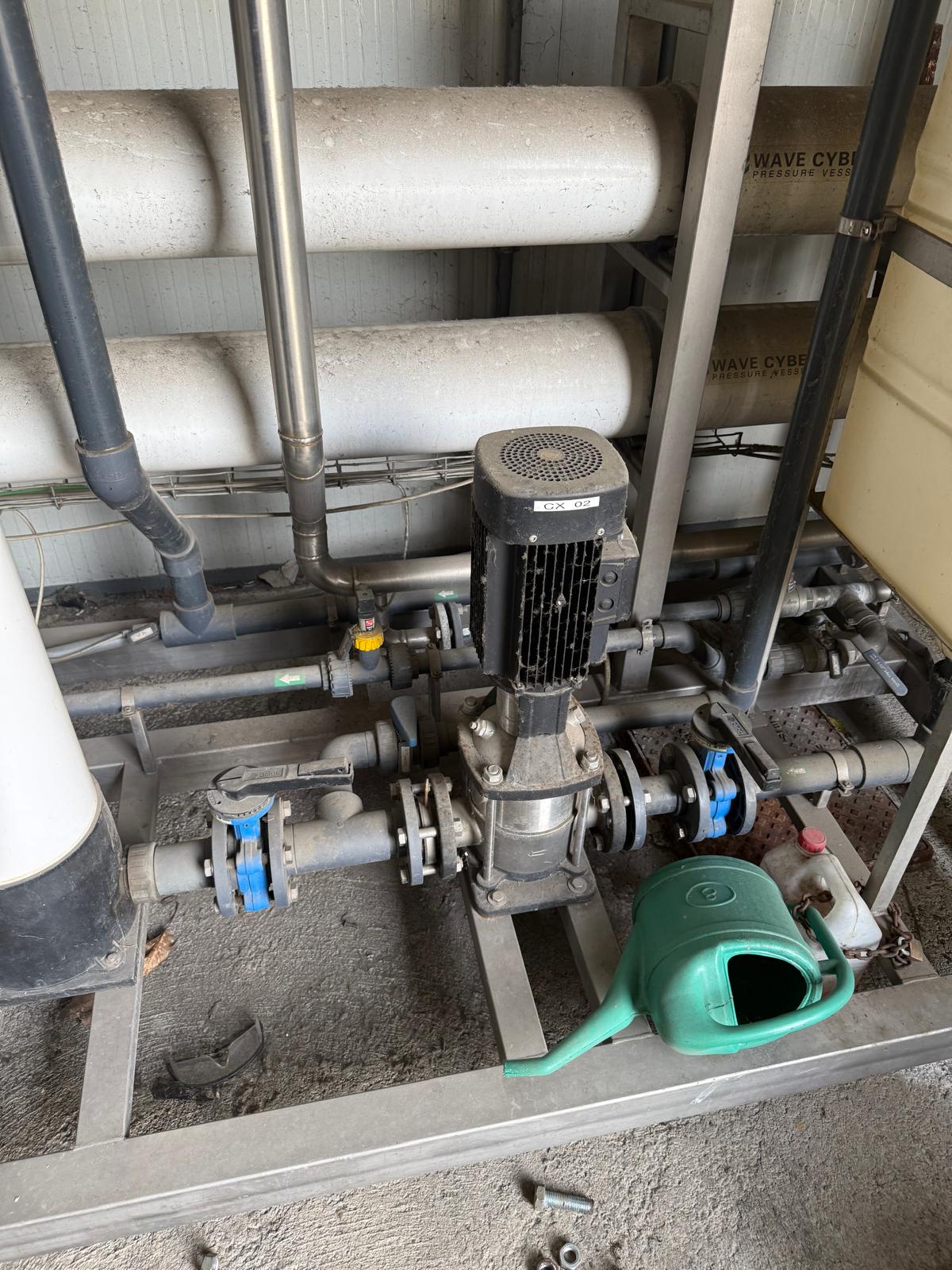

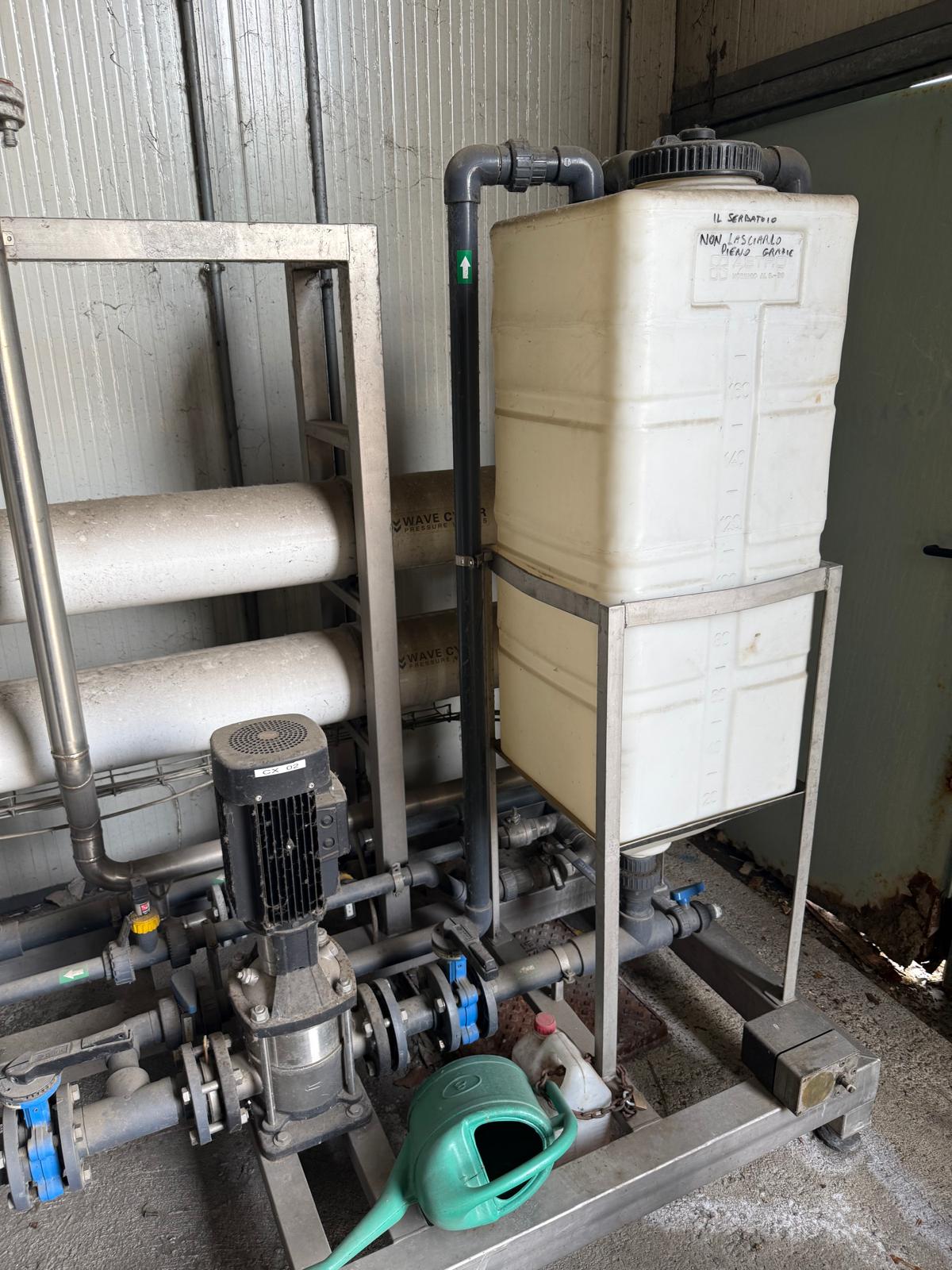

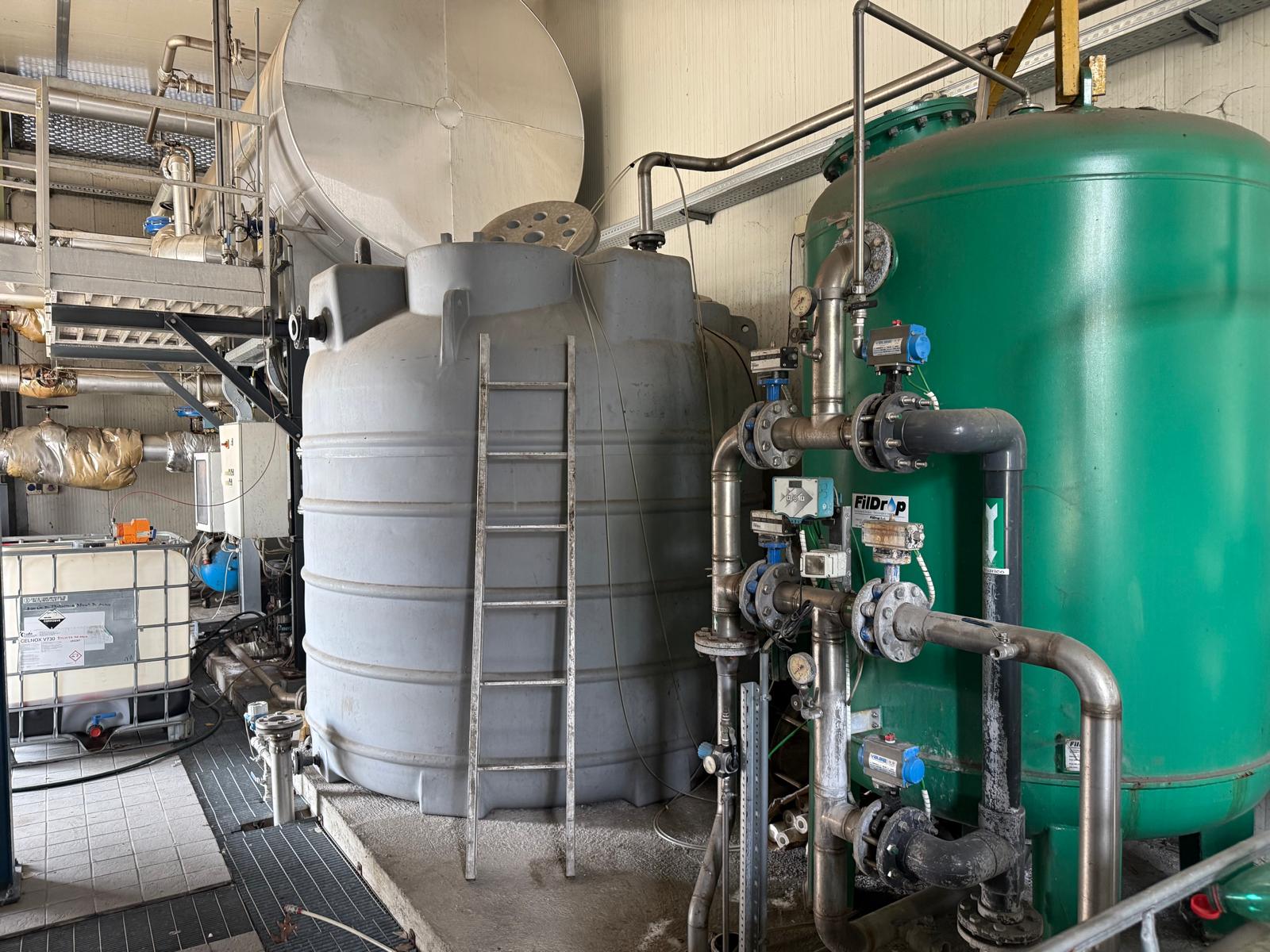

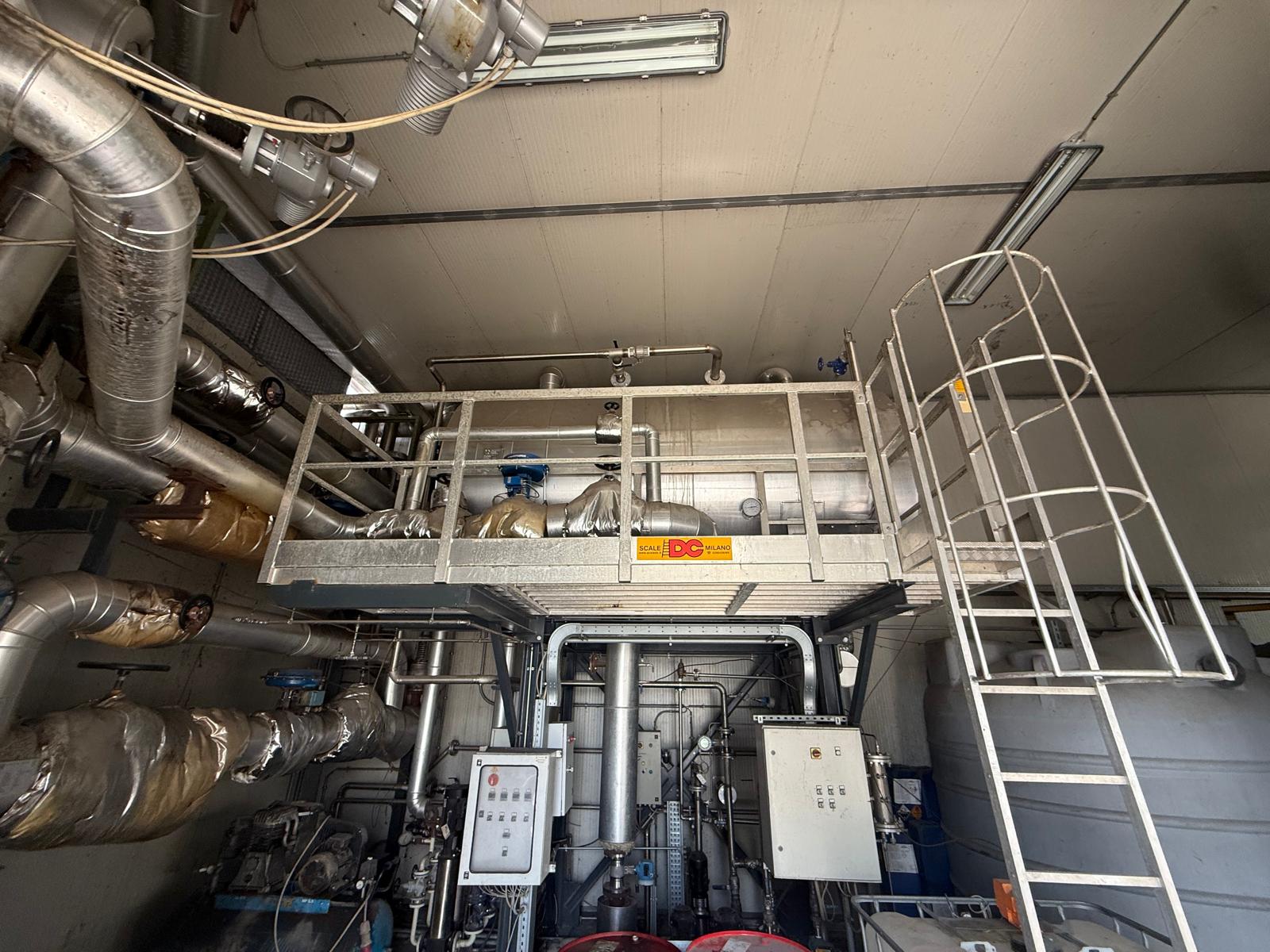

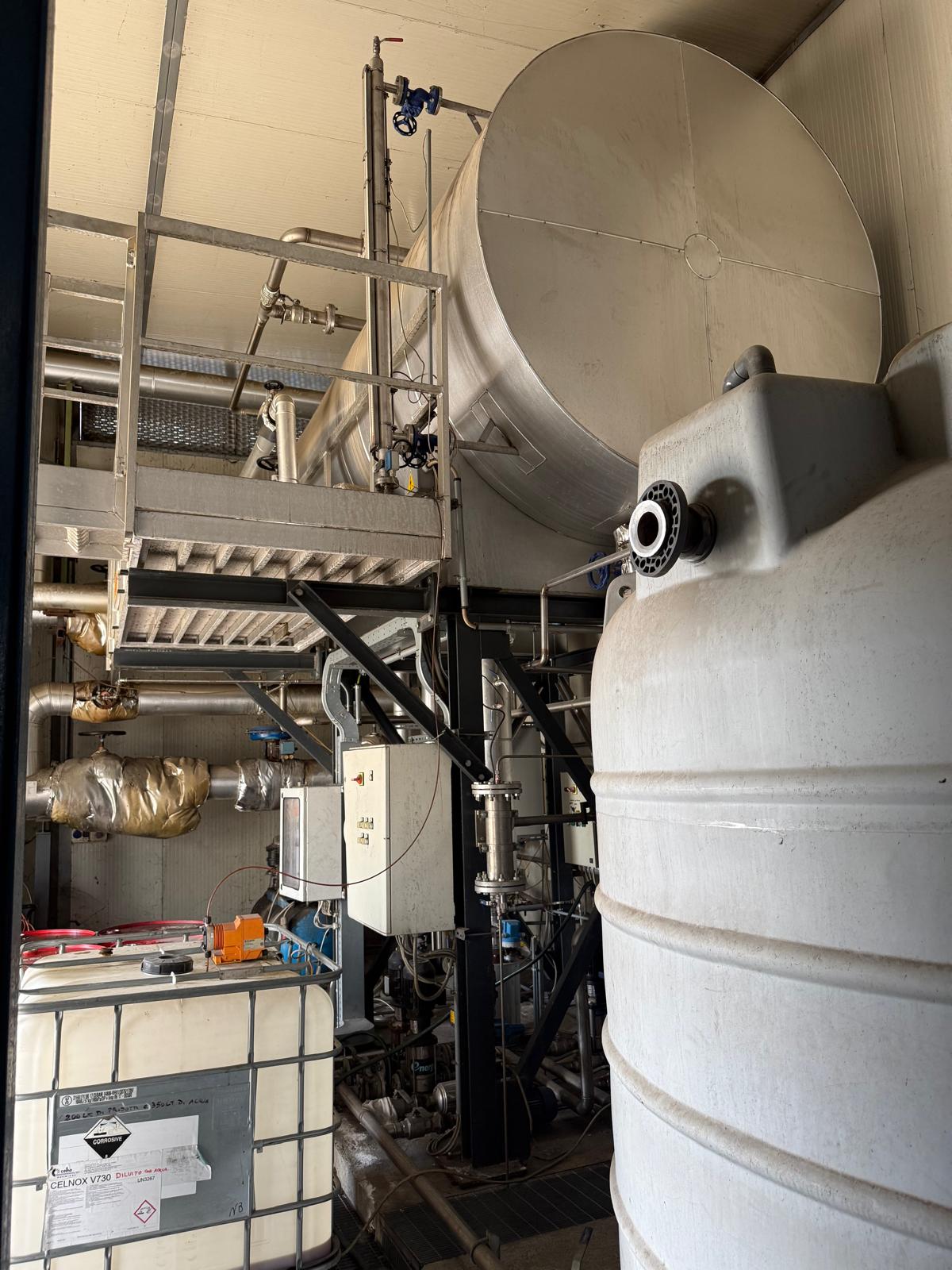

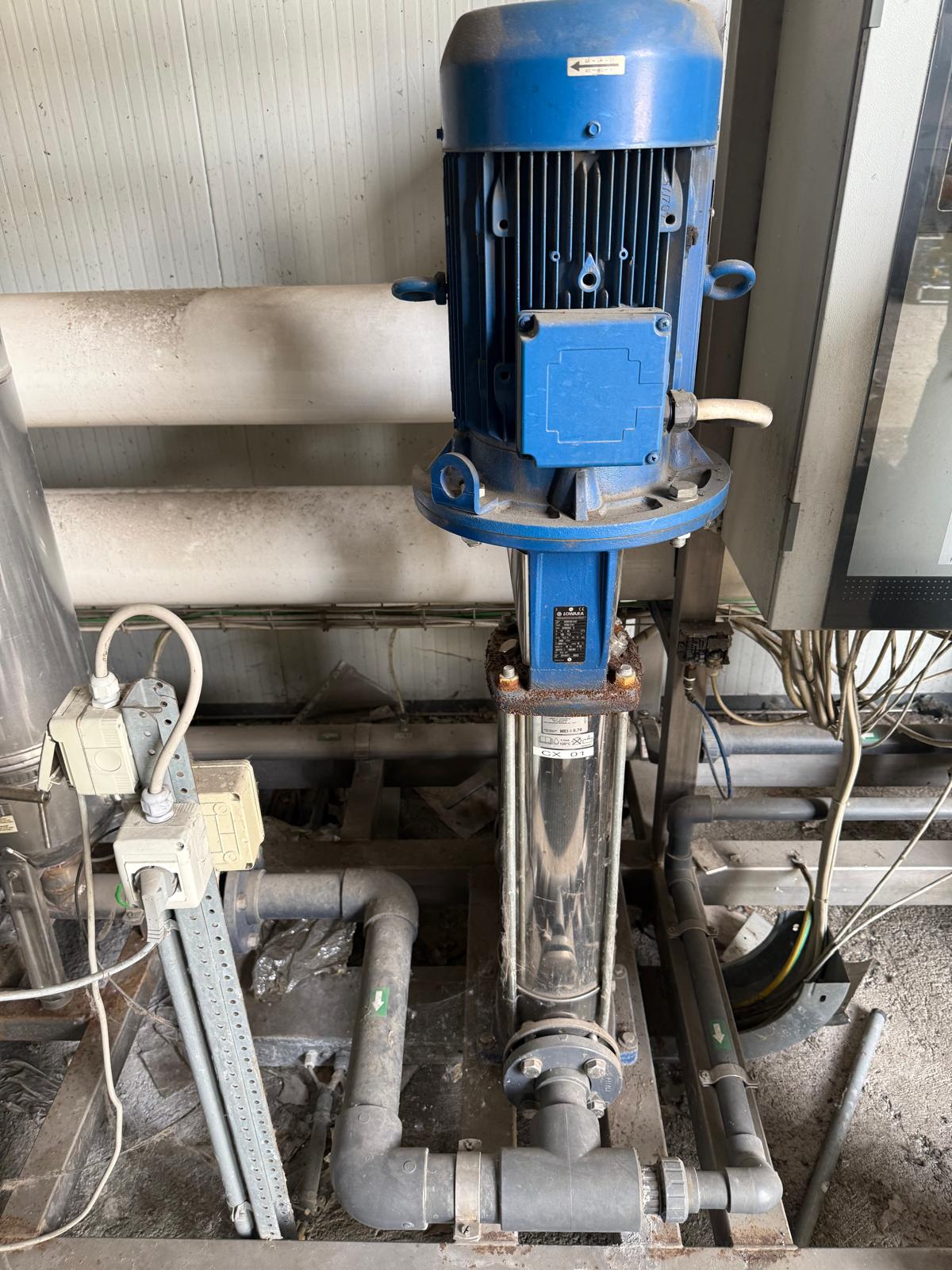

Impianto di desalinizzazione acqua funzionante con tecnologia ad osmosi inversa e capace di garantire una produzione oraria di 10 mc/h di acqua desalinizzata. 1. Pretrattamento composto da: N. 1 FILTRO AUTOMATICO MULTISTAGE A SABBIE QUARZIFERE Mod. l. Q. 140 Caratteristiche tecniche filtro:  portata esercizio mc/h 15 ( V= 10 MT )  portata di controlavaggio mc/h 25  masse filtrante kg. 1.750  diametro Fi 1.400 mm.  Superficie filtrante 1,500 mq.  Altezza virola 1.500 mm.  Altezza totale 2.800 mm. C.a.  Passi d’uomo 400 mm.  Attacchi ingressi uscite DN 80  Attacchi di servizio DN 80  Spessore fasciame 5 mm.  Spessore piastra 15 mm.  Ugelli distributori a fessure verticali Sezione sterilizzazione con lampade germicide agli UV 2. Gruppo di desalinizzazione ad osmosi inversa ns. mod. FRO1000 composto: sezione di filtrazione micrometrica iniziale sezione di dosaggio prodotto antiscalante sezione di desalinizzazione su membrane ad osmosi inversa sezione gruppo lavaggio sezione predisposta per l’inserimento di terzo vessel nel caso sia necessario aumentare la produzione di permeato. Descrizione tecnica della fornitura per singolo filtro A. N. 1 Serbatoio cilindrico verticale a fondi bombati. Realizzato in lamiera di acciaio al carbonio elettrosaldata B.N. 1 Batteria di lavoro atta all’effettuazione di :  Filtrazione  Controlavaggio  Lavaggio in controcorrente con Aria  Lavaggio in equi corrente N. 1 Letto di sabbie quarzifere composto da: -Sabbia filtrante spessore mm 0,8-1,2 mm letto 800 -Substrato spessore mm 2-3 mm letto 150 -Substrato spessore mm 4-8 mm letto 150 N. 1 Sterilizzatore/Debatterizzatore a Raggi Ultravioletti Mod. UV 160 avente le seguenti caratteristiche tecniche: Portata oraria massima lt/h 15.900 allal pressione di 3 ATE Pressione d’esercizio Min/Max. BAR 0,5/10 Perdita di carico BAR 0,3 Attacchi DN 50 Lampade N. 2 Tipo G36T6 Watt 200 cad. Durata ore 10.000 Irraggiamento ˂ 30 mj/cm2 C.N. 1 GRUPPO IMPIANTO DI DISSALAZIONE Sistema R.O. Osmosi Inversa Mod. FRO 1200 - Portata in ingresso mc/h 14,5 - Portata acqua prodotta ( permeato) mc/h 10 - Salinità totale in ingresso mg/l ˂ 800 - Salinità totale dopo trattamento mg/l 8 - Pressione d’esercizio bar 13 - Recupero % 70/75 c.a. - Potenza installata kw 11 - Potenza CV HP 15 Dimensioni di ingombro: lunghezza mm. 5.000 profondità mm. 1.300 altezza mm. 1.600 SEZIONE FILTRAZIONE MICROMETRICA N. 1 Filtro Multicartuccia da 30” comprendente: Caratteristiche tecniche per singolo filtro: - pressione d’esercizio: max 8 ate - pressione di collaudo: max 28 ate - temperatura di impiego: max 90° - attacchi: D. 1 ½” - chiusura : V clamp in acciaio inox aisi 304 - Guarnizione: O-ring in Buna N - Sfiato: 3/8” - Drenaggio grezzo e filtrato : ½” - Portata portata con cartucce in pp mc/h 21 - Esecuzione: acciaio Inox AISI 304 N.7 Cartucce in polipropilene intercambiabile atto alla filtrazione delle impurità SEZIONE DOSAGGIO ANTISCALANTE N.1 Elettropoma dosatrice a membrana avente le seguenti principali caratteristiche: - portata massima lt/h 01 - campo di regolazione % 1-100 - contropressione max. kg/cmq 10 N. 1 Contenitore per lo staoccaggio della soluzione in Polietilene ad Alta densità - Capacità Lt 120 - Diametro max. mm. 440 - Altezza mm. 1.040 2.4 SEZIONE AD OSMOSI INVERSA Gruppo di spinta e distribuzioni N. 1 Elettropompa ad alta pressione in Acciaio inox avente le seguenti caratteristiche: - Tipo verticale - Esecuzione Corpo Pompa acciaio inox AISI 316 Camicia esterna acciaio inox AISI 304, Lanterna ghisa G 25, giranti acciaio inox AISI 316 L - Portata lt/h 18.000 - Prevalenza bar 14 - Potenza motore Kw 11 HP 15 - Giri minute 2.900 - Grado di protezione IP 55 - Isolamento classe F - Tubazioni di distribuzione: Alta pressione Inox 304 -PVC; Basse pressioni PVC Gruppo di permeazione N. 10 Membrane osmotiche aventi le seguenti caratteristiche: - Tipo 8” pollici - Materiale poliammide thin film composite alta reiezione alta/bassa pressione - Configurazione: spirale avvolta N.2 Vessels: - Tipo PRFV, Diametro 8”, numero posti 5 Gruppo di misura pressione N.1 Manometro per il controllo della pressione ingresso/uscita filtra micrometrici - Scala di lettura : 0-6 bar N. 2 Manometri per il controllo della pressione in ingress/uscita ai gruppi permeatori - Tipo: a bagno glicerina - Scala lettura: 0-20 bar N. 1 pressostato di sicurezza per la segnalazione mancanza di acqua in ingress ai gruppi permeatori o di eccessiva pressione Gruppo di misura della conducibilità Gruppo di misura della portata n. 3 Sensori di flusso a palette con uscita in onda sinusoidale direttamenet reinviata al PLC per la misura della portata di acqua osmotizzata concentrato e ricircolo complete di raccordo staffa per l’installazione su tubo 2.5 SEZIONE QUADRO ELETTRICO DI COMANDO E IMPIANTO ELETTRICO 2.6 GRUPPO DI FLUSSAGGIO Il gruppo di flussaggio disponibile su richiesta sarà composto da: Circuito ausiliario di commando Serbatoio in Polyetilene da lt. Elettropompa ausiliaria Filtro per le impurità eventuali accessori cari
