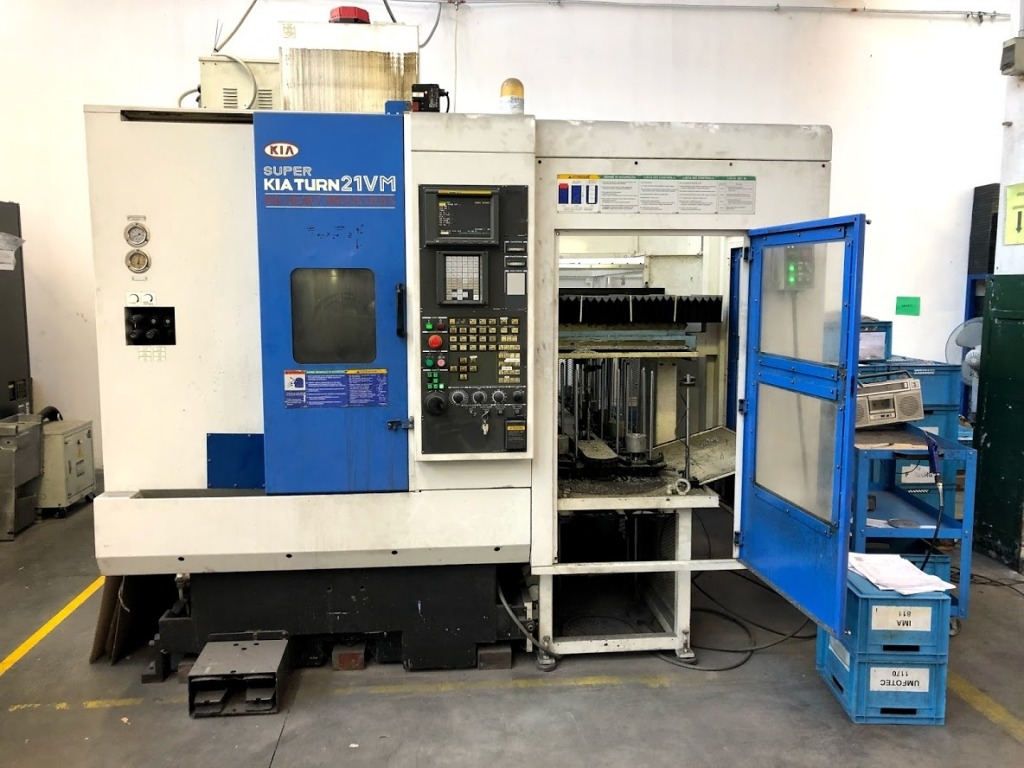

TORNIO VERTICALE A MANDRINO ROVESCIATO MOTORIZZATO KIA SKT 21 VM +MAGAZZINO AUTOMATICO PEZZI

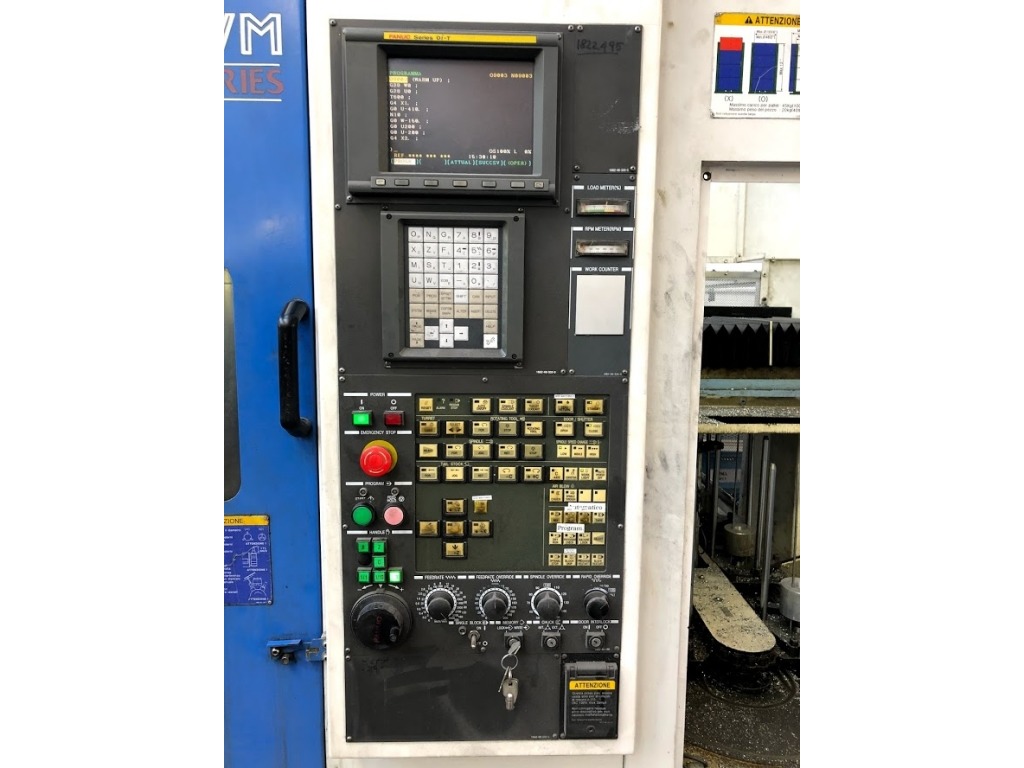

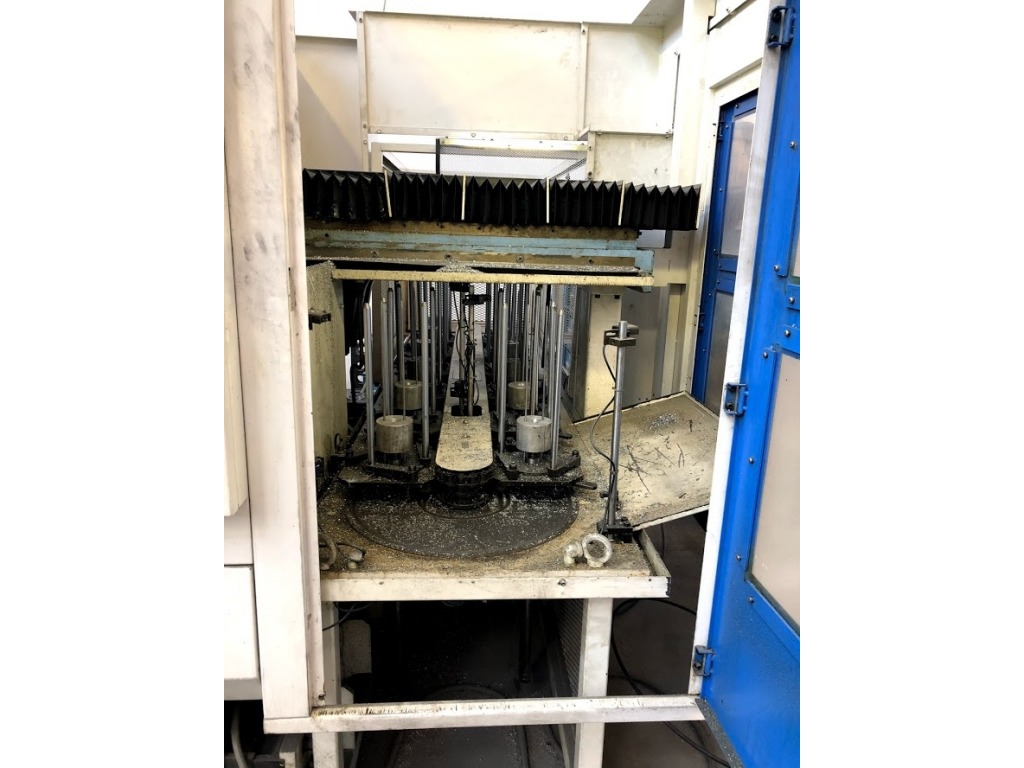

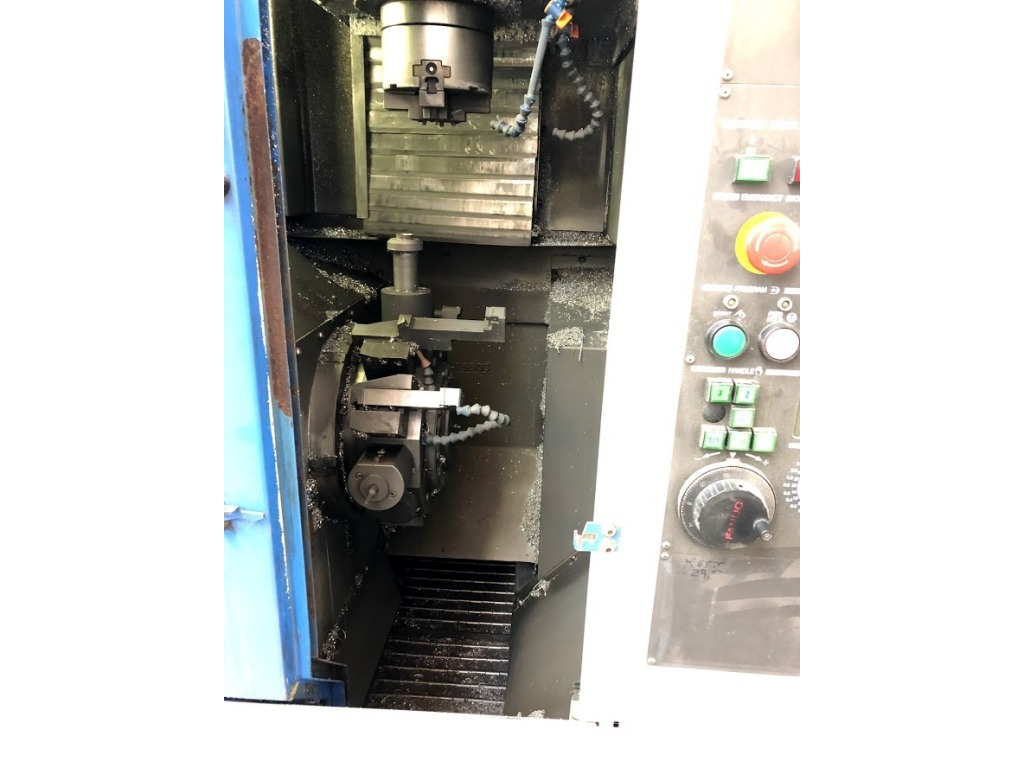

anno 1998 Caratteristiche tecniche: UNITA’ DI GOVERNO Fanuc 0i-T Campo di lavoro Diametro massimo di volteggio mm 680 Diametro tornibile massimo mm 250 Lunghezza massima tornibile mm 150 Peso max pezzo kg 42,6 Diametro autocentrante mm/pollici 210/8” Corse ed avanzamenti assi Corsa asse X di lavoro mm 200 Corsa asse X per carico / scarico pezzo mm 1.055 Corsa asse Z mm 320 Avanzamenti rapidi asse X mm/min 30.000 Avanzamenti rapidi asse Z mm/min 30.000 Motori asse X kW 1,8 Motori asse Z kW 2,8 Elettromandrino Velocità rotazione mandrino giri/min 30÷5000 Potenza al mandrino 30 min/continua kW 11/7,5 Coppia max Nm 210 Naso mandrino ASA A2-6 Risoluzione asse C gradi 0,001° Torretta dodecagonale motorizzata Postazioni motorizzate n 12 Velocità di rotazione postazione motorizzata giri/min 4.000 Potenza kW 3.7 Coppia max Nm 23,5 Dimensioni porta utensile per torniture esterne mm 25 x 25 Dimensioni porta bareno Ø mm 40 Tipo porta utensile rotante VDI 40 Tipo pinze porta utensile rotante ER 32 Tempo rotazione a stazione adiacente sec 0.3 Tempo rotazione a stazione diametralmente opposta sec 0.6 Magazzino automatico pezzi Pallet n 12 Diametro pezzo ammesso sul pallet Ø mm 50 ÷ 150 Peso max ammesso sul pallet kg 45 Altezza max disponibile per stockaggio pezzi sul pallet mm 300 Dimensioni e peso Altezza mm 2.540 Area d’ingombro con convogliatore e magazzino pezzi mm 3.750 x 1.942 Peso kg 4.600 Potenza installata kVA 25 Accessori standard: Autocentrante diam. 210 mm con un set di griffe dolci Bloccaggio /sbloccaggio automatico dell’autocentrante con funzione M Pedaliera di comando apertura/chiusura autocentrante Orientamento mandrino 1 posizione Gruppo refrigerazione per elettromandrino Presetting utensile Limitatore di coppia su assi X e Z Vasca per il refrigerante 250 litri con pompa minimo 2 bar Dispositivo di interblocco porta frontale Lampada d’illuminazione zona lavoro a tenuta stagna Lampada di fine ciclo monocromatica Carenature integrali Magazzino automatico pezzi a 12 pallet Convogliatore trucioli posteriore Torretta 12 posizioni completa di portautensili di dotazione: n.1 porta utensili rotanti assiali n. 1 porta utensili rotanti radiali n. 5 porta bareno ø 40 n. 1 bussola di riduzione per porta bareno ø 12 n. 1 bussola di riduzione per porta bareno ø 20 n. 1 bussola di riduzione per porta bareno ø 25 n. 1 bussola di riduzione per porta bareno ø 32 n. 1 bussola di riduzione per porta bareno cono morse 2 n. 1 bussola di riduzione per bussola cono morse 2-1 n. 1 porta utensili frontale 25 x 25 più portautensili standard per tornitura esterna Serbatoio olio Utensili di regolazione e manuali dell’Operatore Soffio aria su mandrino Contapezzi Pompa alta pressione 6 bar Lampada 3 colori
