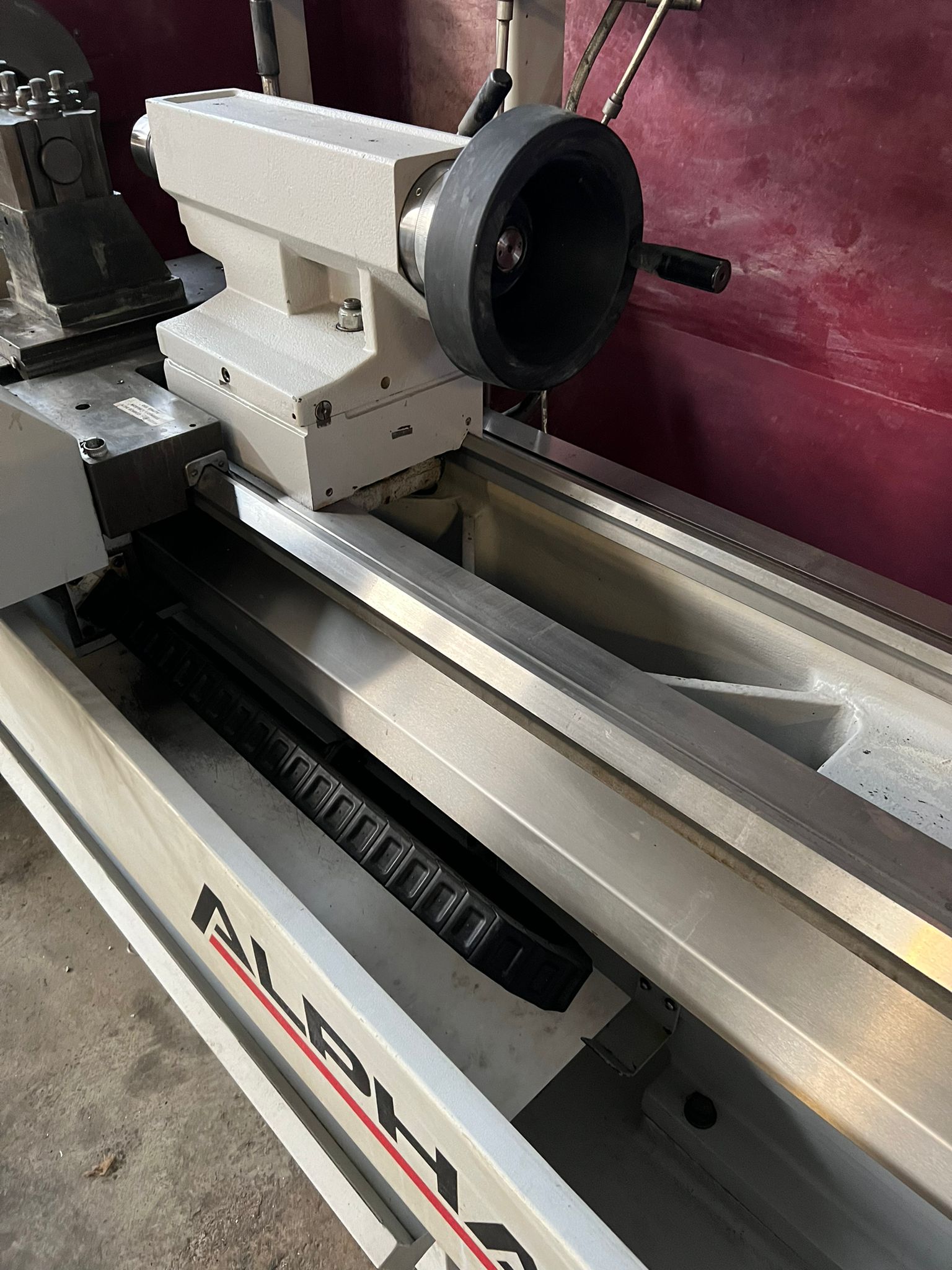

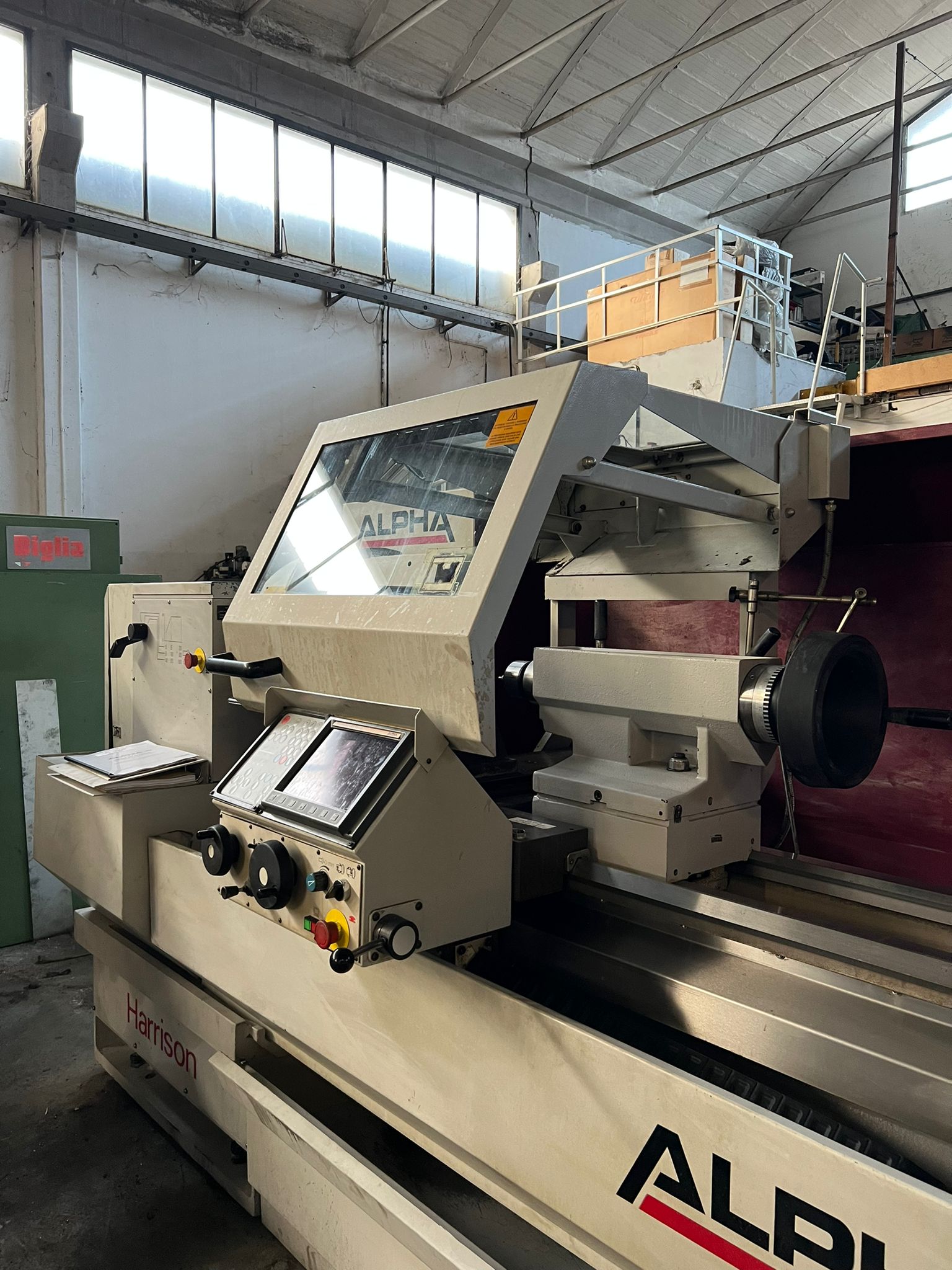

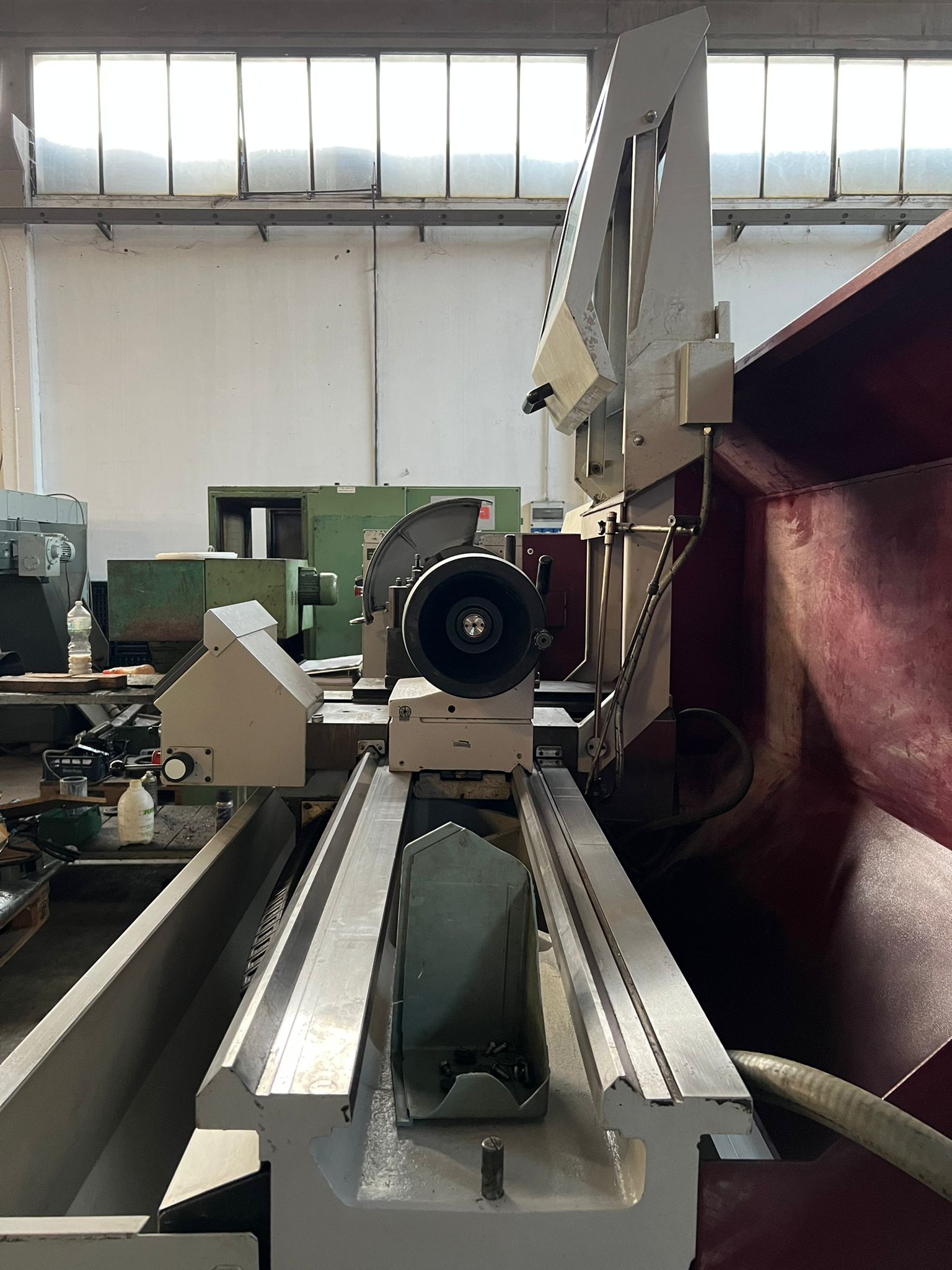

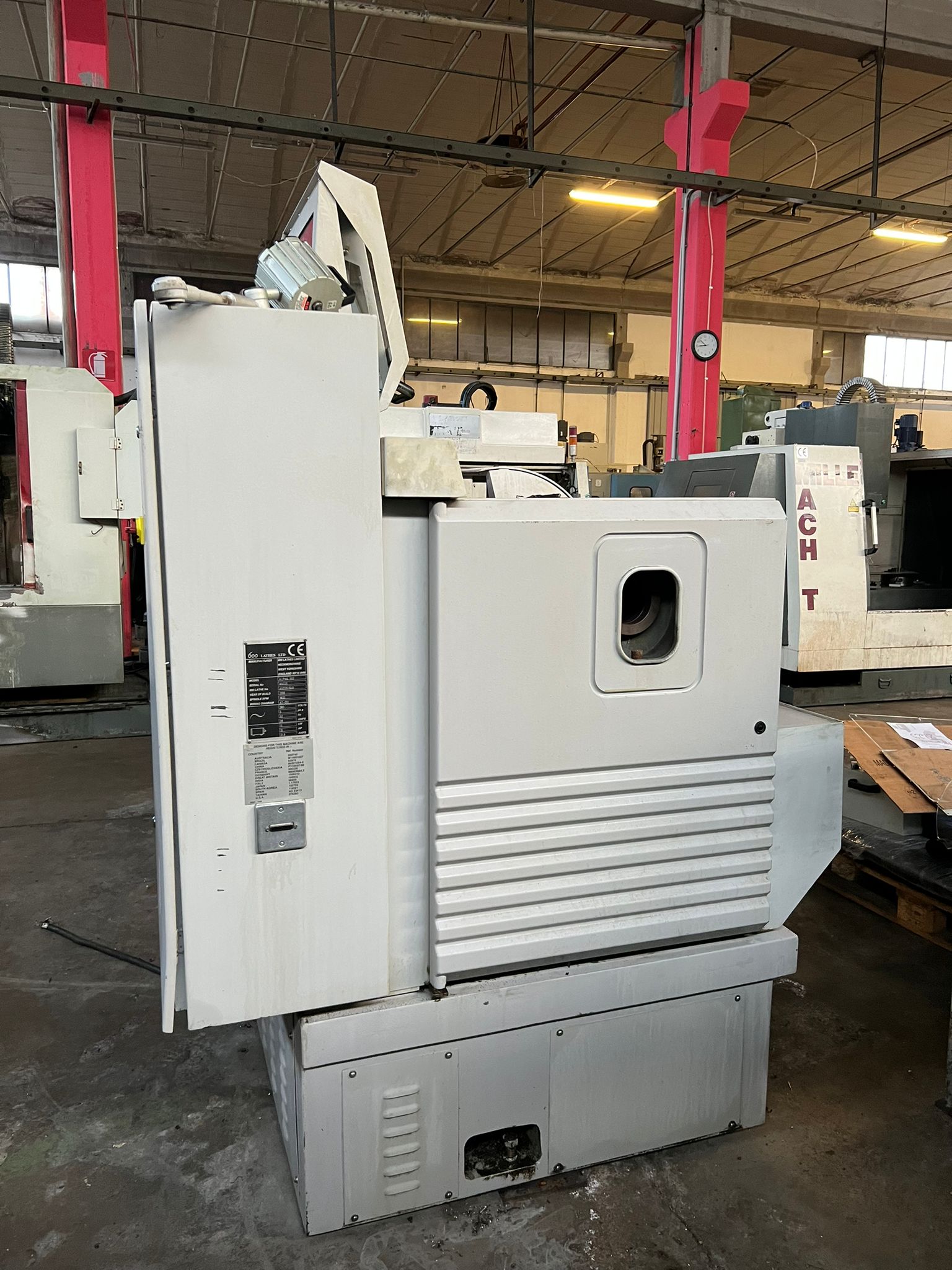

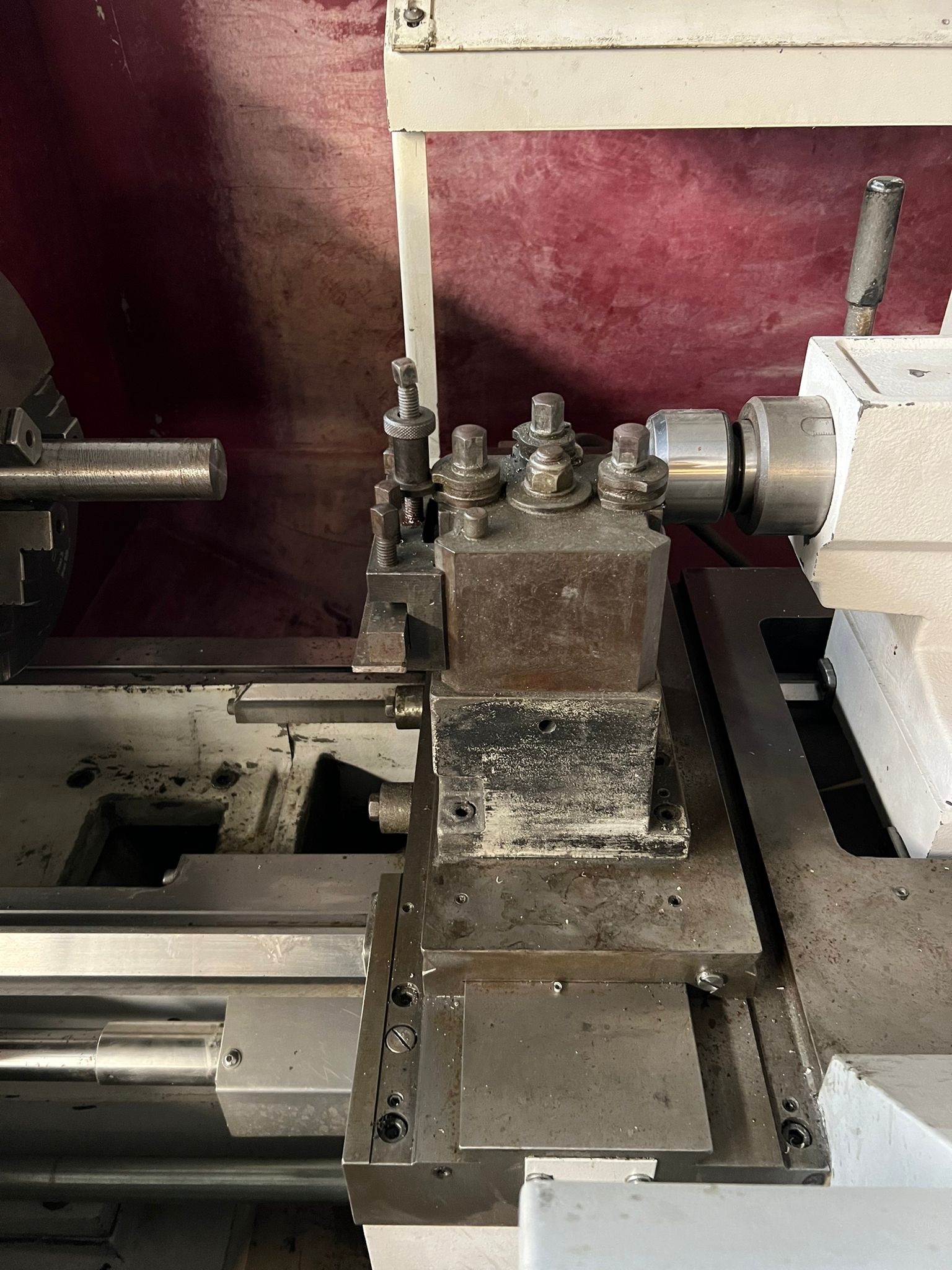

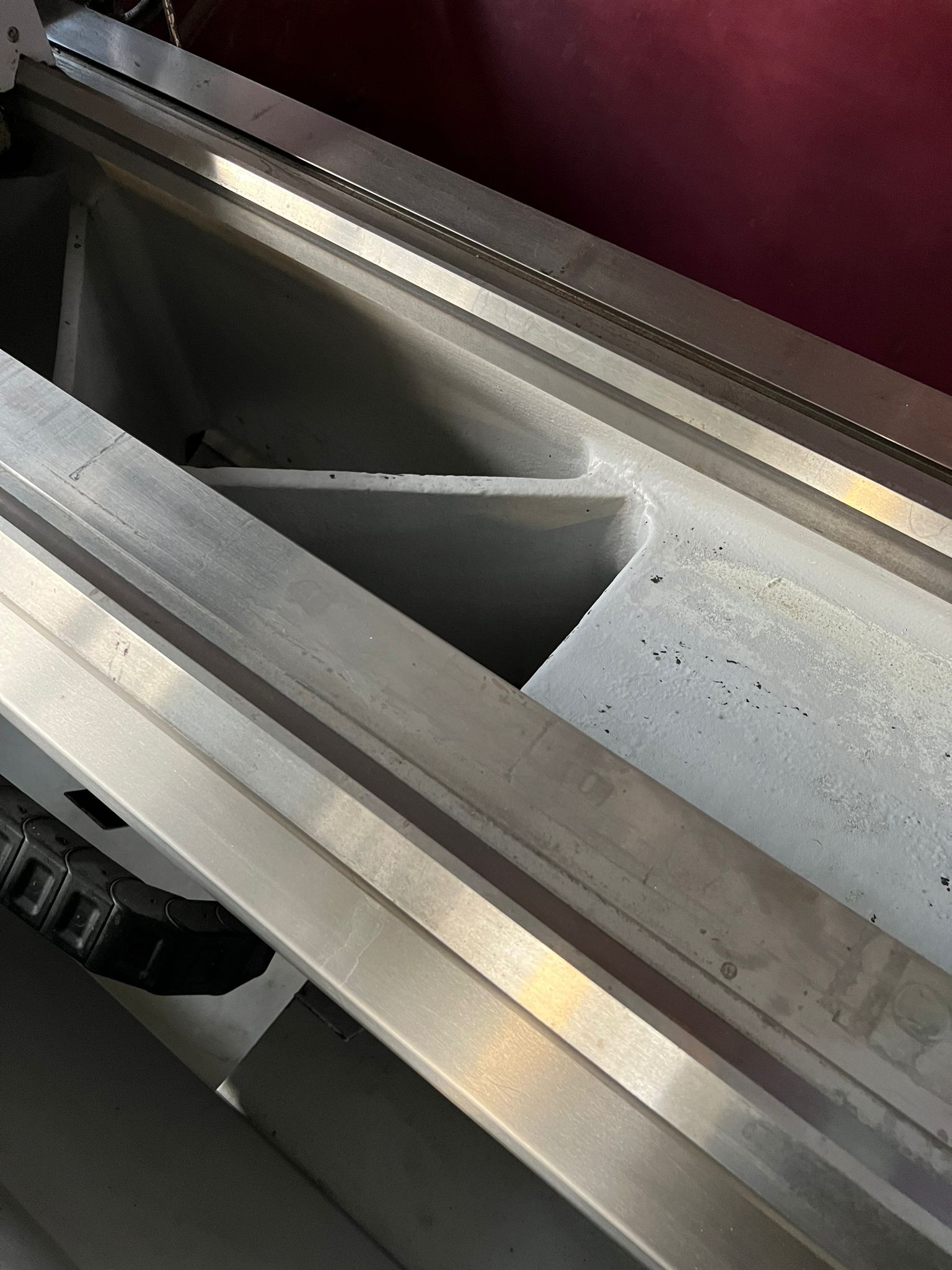

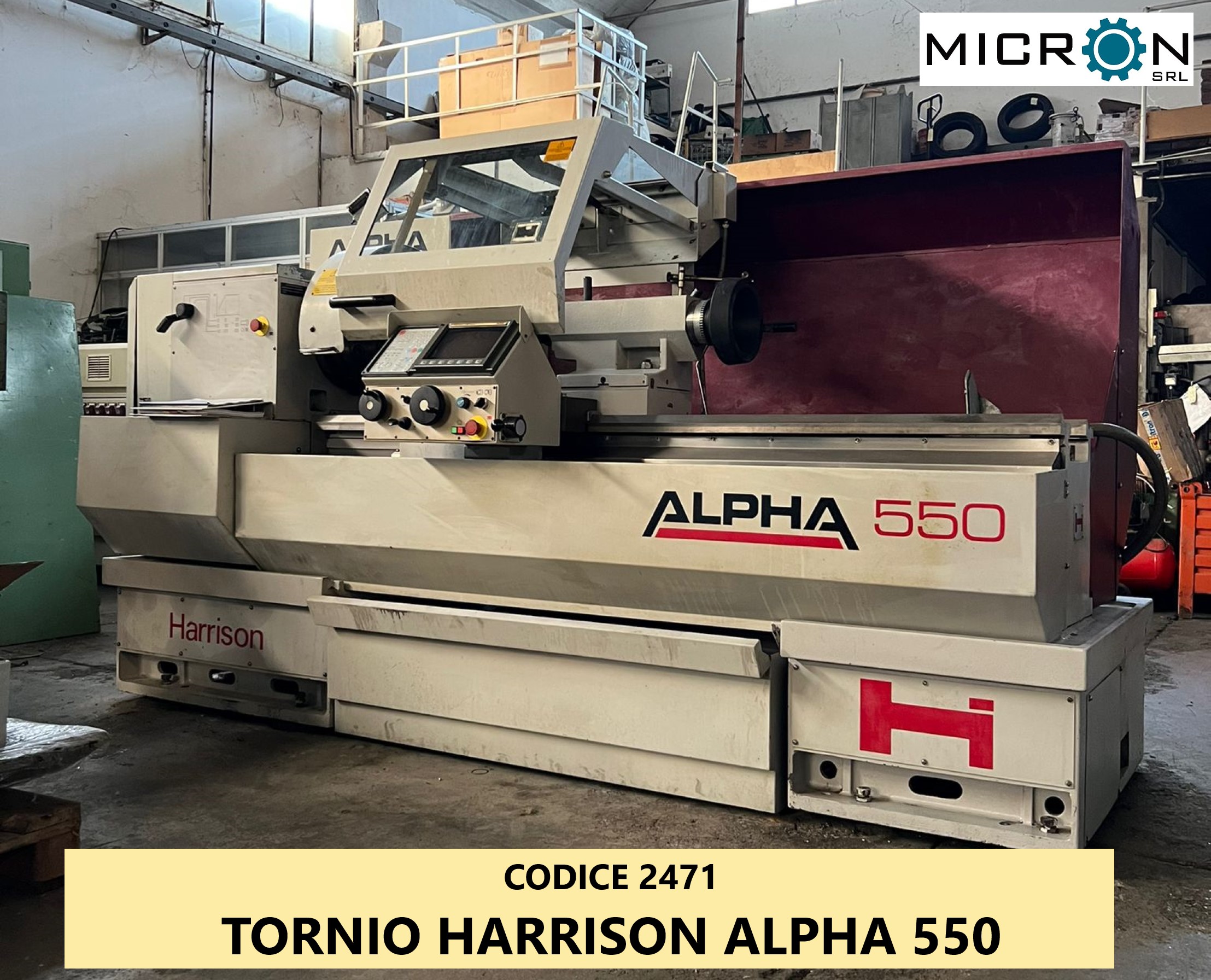

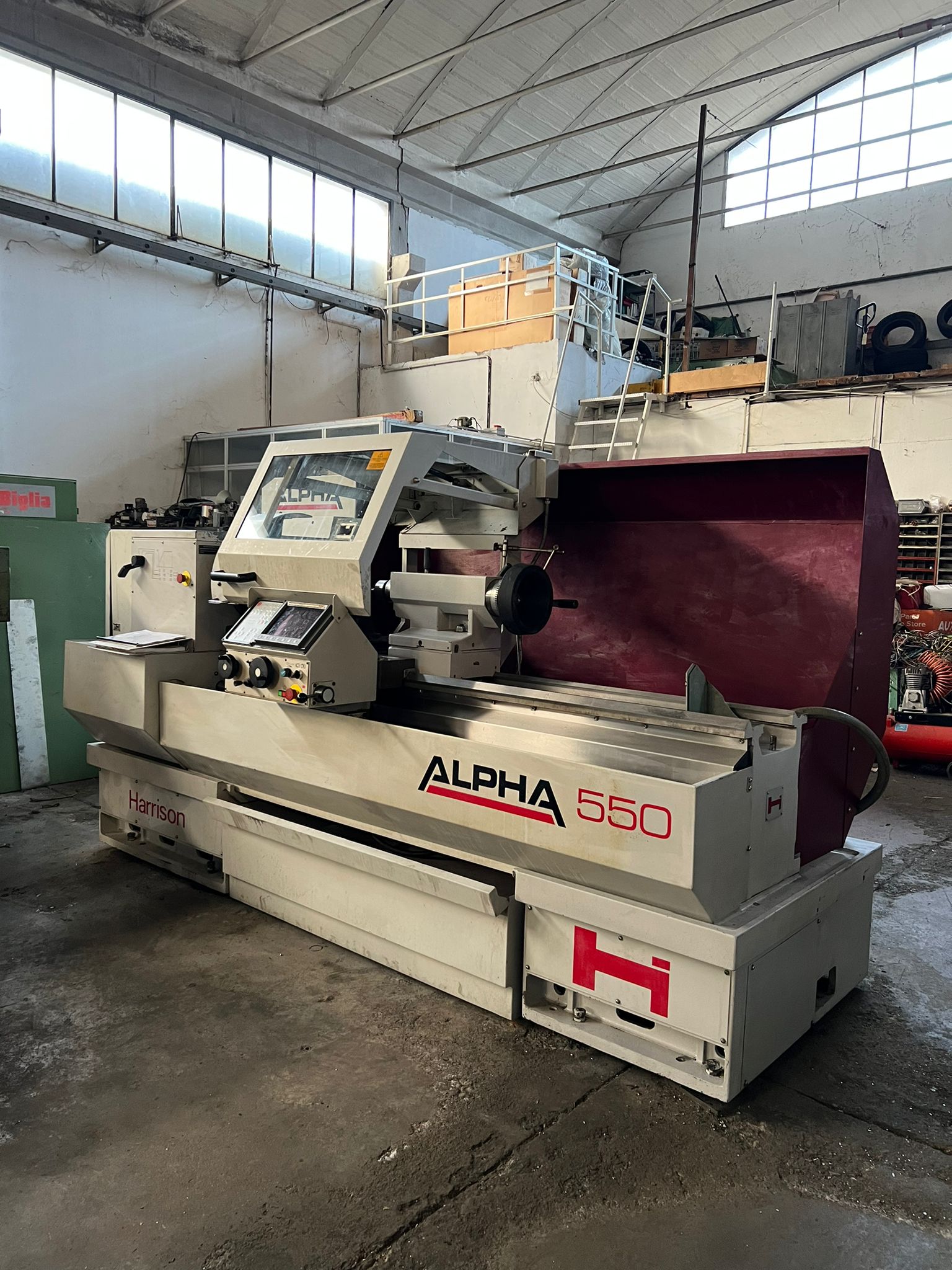

TORNIO HARRISON ALPHA 550

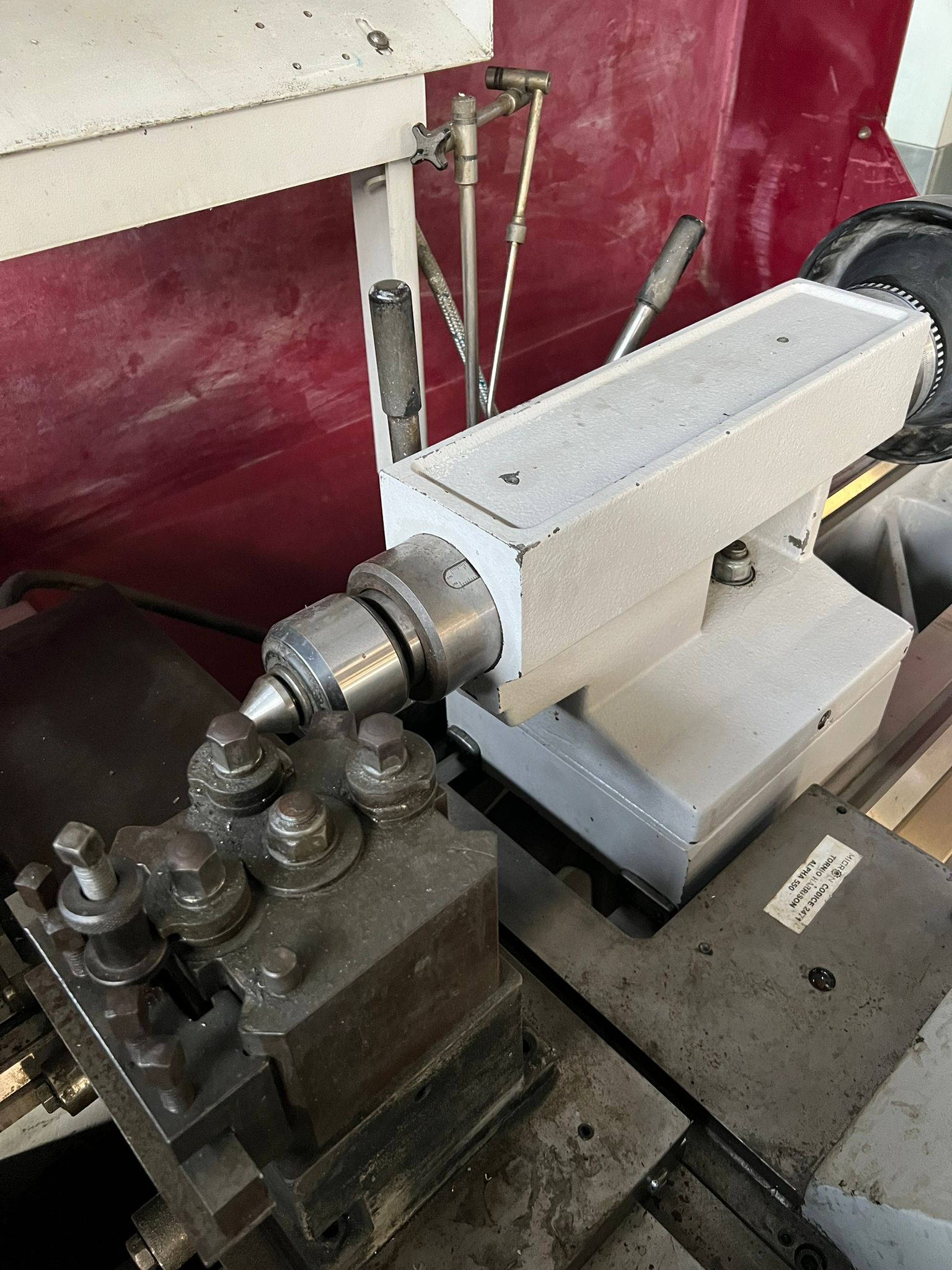

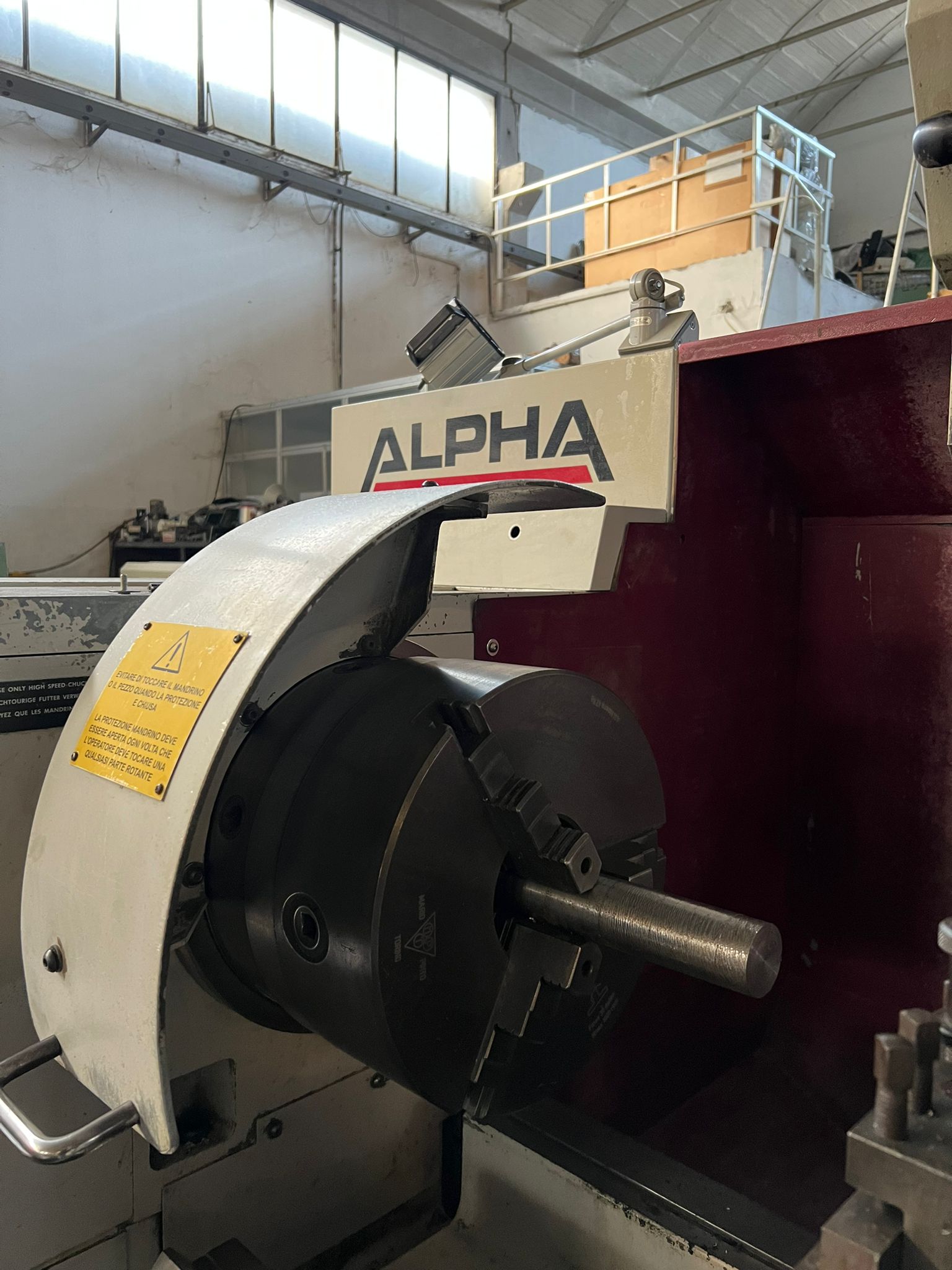

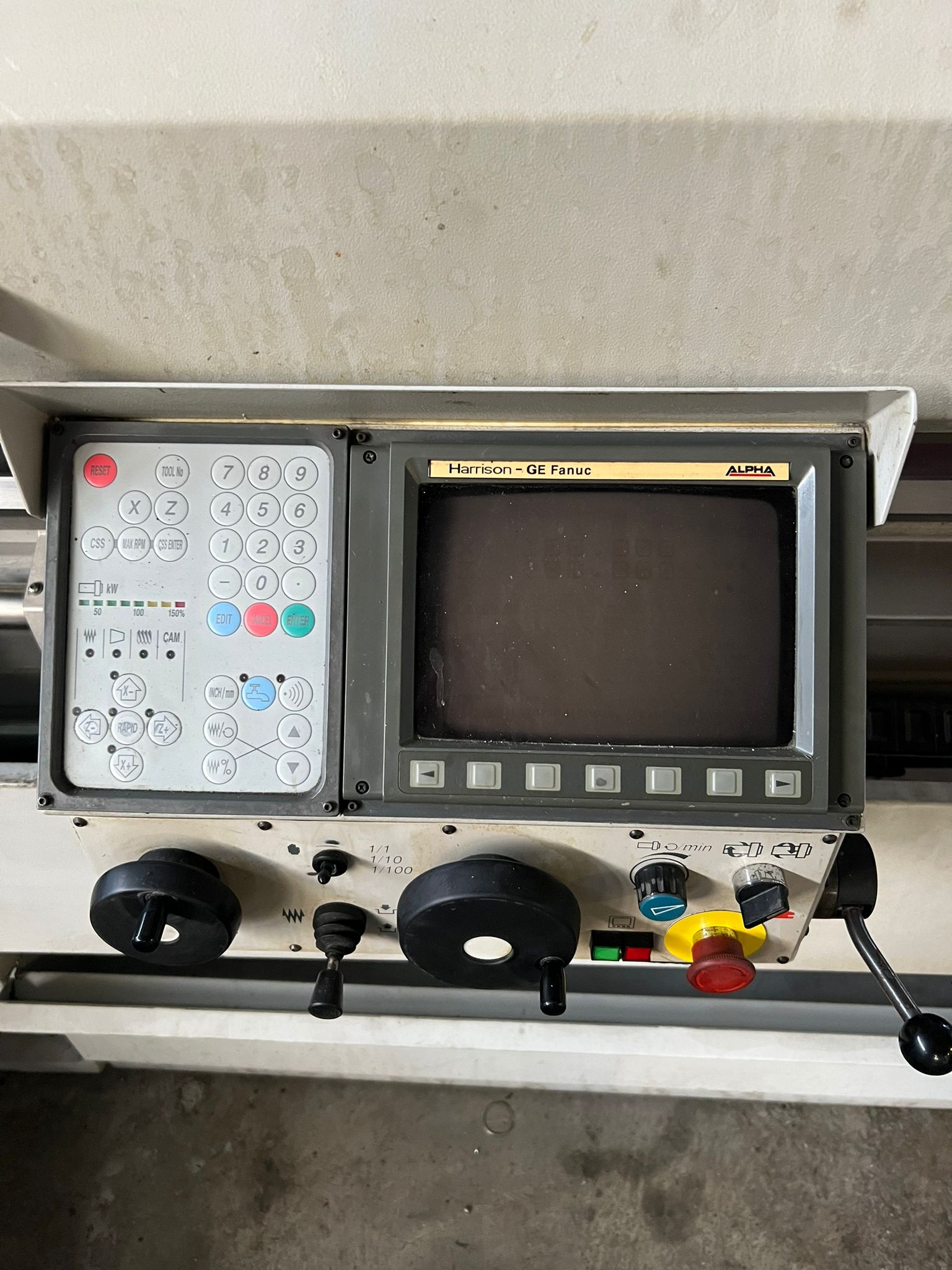

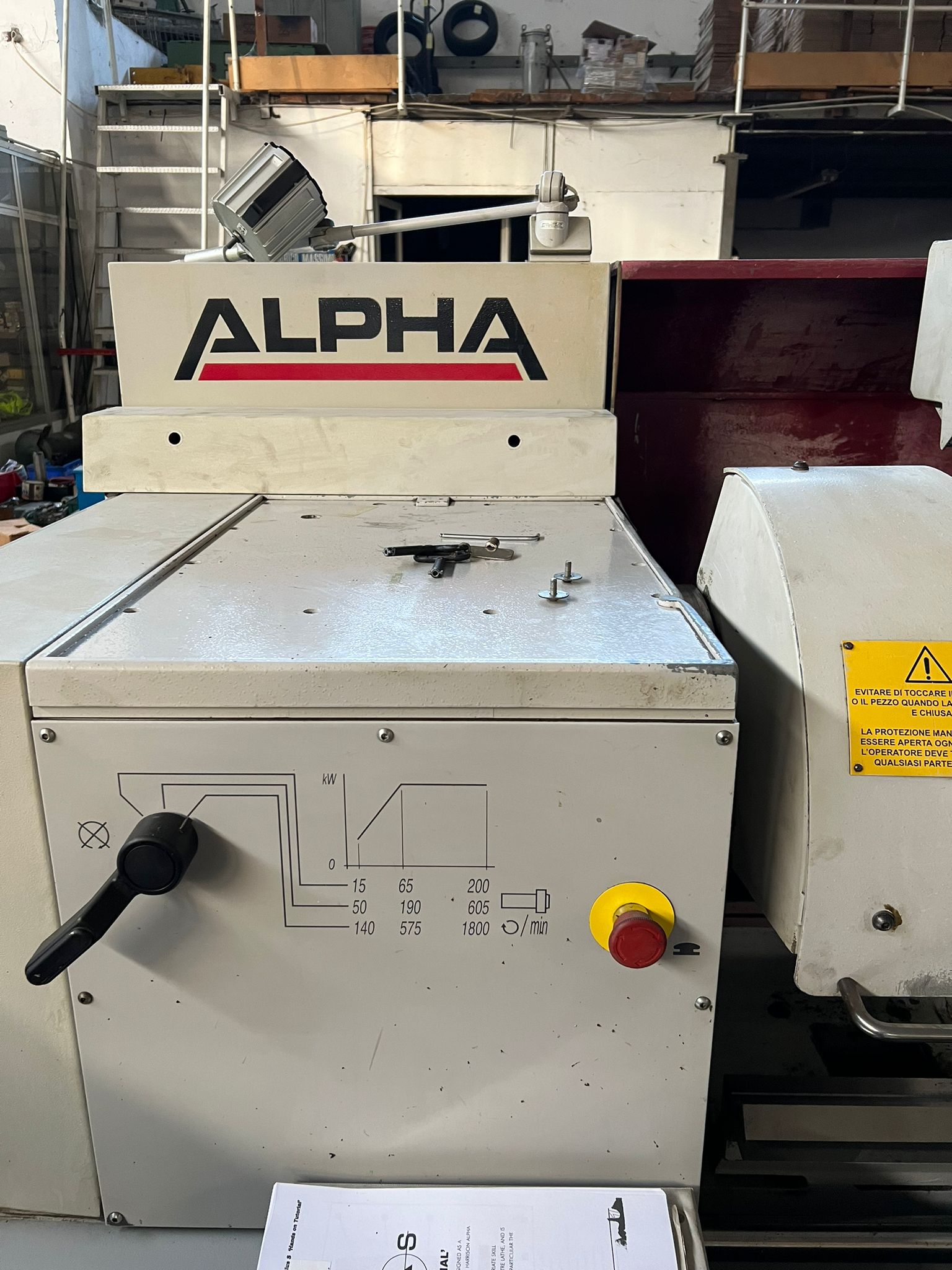

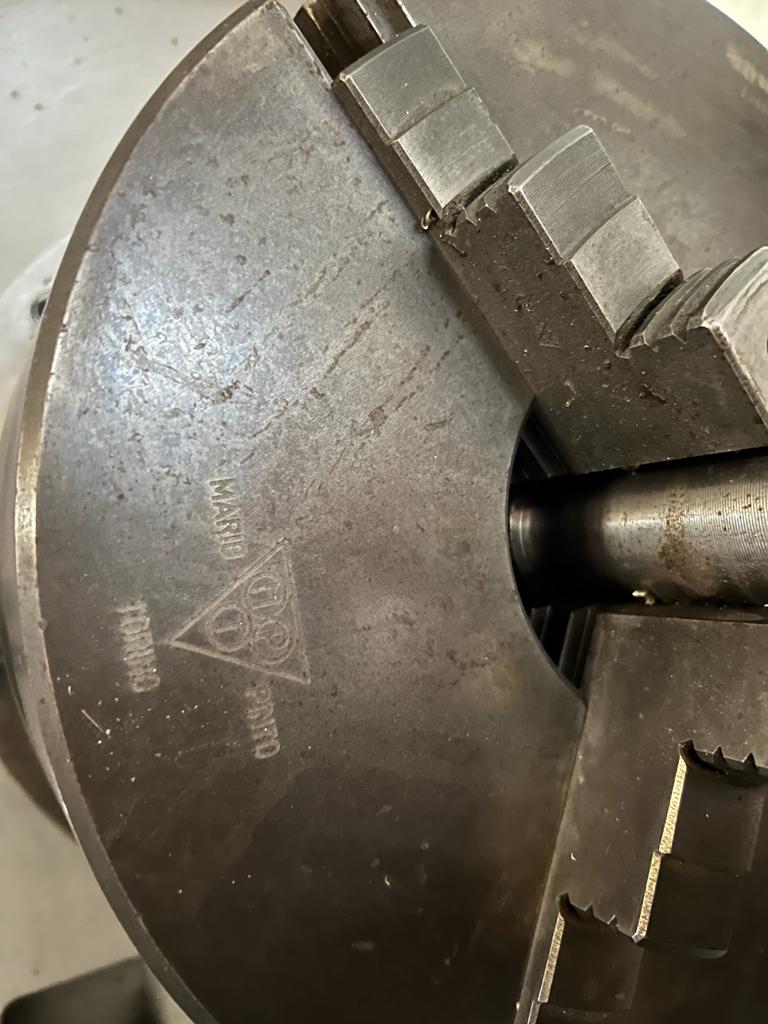

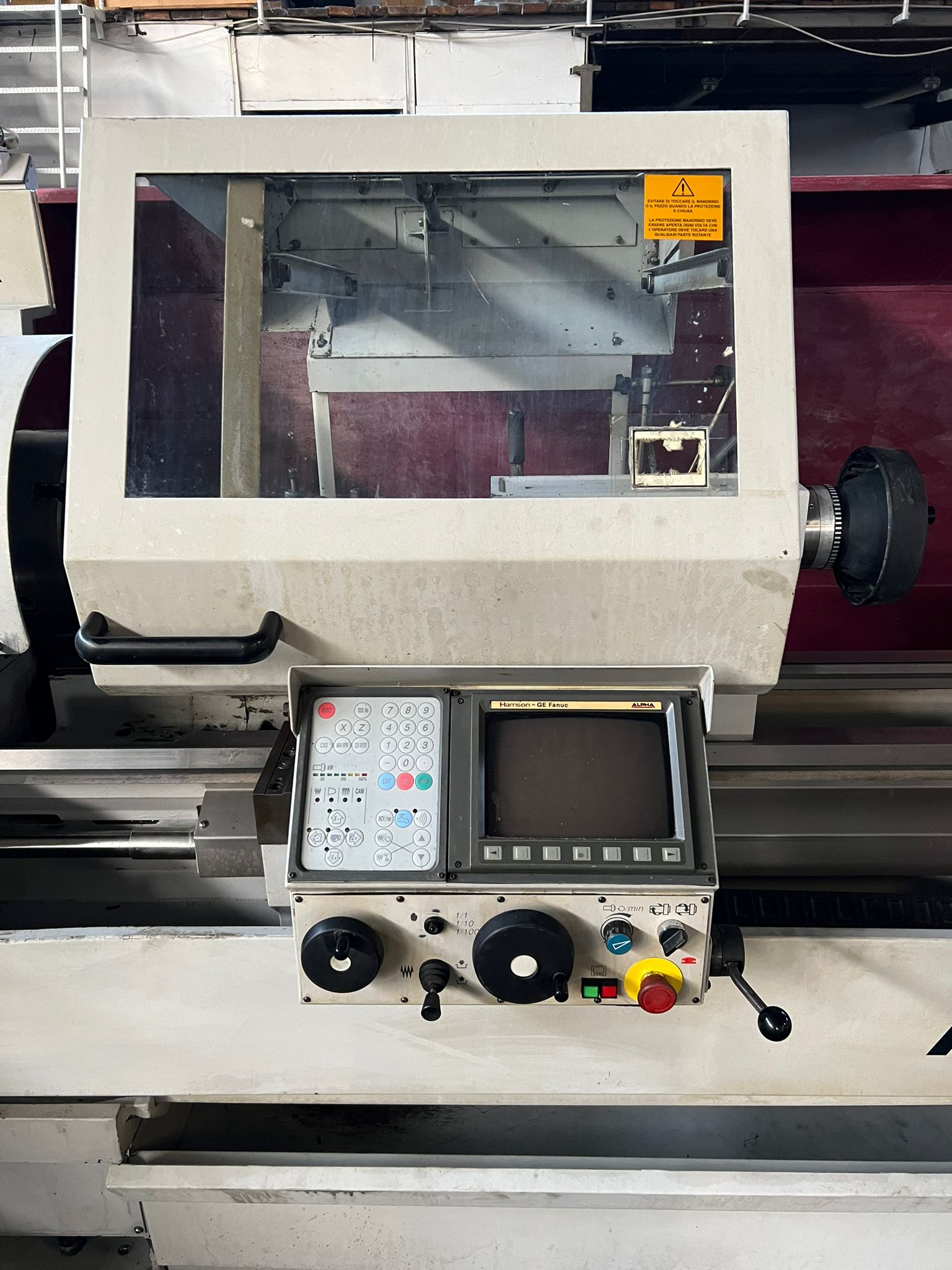

CODICE 2471 - TORNIO HARRISON ALPHA 550 CNC GE FANUC 21 TB ADVANCED COMPRENSIVA DI N. 2 VOLANTINI ELETTRONICI PER TORNIRE ANCHE IN MODALITA’ MANUALE JOYSTICK PER MOVIMENTO ASSI TABELLE DI AUTO APPRENDIMENTO POSSIBILITA’ DI UTILIZZO DEL CONTROLLO COME CNC NORMALE. PUNTE: ALTEZZA: 280 mm DISTANZA PUNTE: 1500 mm CONTROPUNTA: DIAMETRO DEL CANOTTO: 95 mm CORSA: 145 mm CONO MORSE: N.6 M.T SPOSTAMENTO LATERALE: + - 10 mm ALTEZZA DELLA MACCHINA: DAL PAVIMENTO AL CENTRO MANDRINO: 1188 mm ASSE X: VITE A CIRCOLAZIONE DI SFERE: DIAM. 25 mm SPINTA: 4,2 KN ASSE Z: VITE A CIRCOLAZIONE DI SFERE: DIAM. 40 mm SPINTA: 6,3 KN OSCILLAZIONE: SOPRA IL BANCALE (ALI DEL CARRELLO): 554 mm SOPRA LA SLITTA TRASVERSALE: 370 mm TRA LA MACCHINA E I RIPARI: 830 mm LARGHEZZA DAVANTI ALLA PIATTAFORMA: 216 mm MANDRINO: MANDRINO PINTO FORO MANDRINO: 90 mm TIPO MANDRINO: D1-11’’ CAMLOCK VELOCITA’ DI ROTAZIONE DEL MANDRINO: TRE GAMME VARIABILI CON CONTINUITA’ FRA 15-200; 50-605; 140-1800 GIRI/MIN VELOCITA’ TRASVERSALE RAPIDA: TRASVERSALE = META’ DELLA LONGITUDINALE 3m/min FILETTATURE TUTTI I PASSI METRICI FINO A 14 mm TUTTI I PASSI INGLESI T.P.I FINO A 2 T.P.I TUTTI I PASSI MODULARI FINO A 3.5 MOD TUTTI I PASSI DIAMETRALI FINO A 8 DP GAMMA A POTENZA COSTANTE (7,5 Kw) DA 65 A 1800 giri/min AVANZAMENTI 12 AVANZAMENTI METRICI: 0,03 + 0,4 mm/giro 12 AVANZAMENTI INGLESI: 0,001 + 0,016 pollici/giro OVERRIDE DI AVANZAMENTO: + - 50% AVANZAMENTO TRASVERSALE = META’ DEI LAVORI LONGITUDINALI POTENZA MOTORE PRINCIPALE E INVERTITORE 11 Kw (15 HP) BANCALE LARGHEZZA GUIDE: 400 mm TIPO DI GUIDE: a V e piatte SLITTA TRASVERSALE LARGHEZZA: 204 mm CORSA: 310 mm BLOCCO DI MONTAGGIO DEL PORTAUTENSILI SUPERFICIE SUPER 134 X 134 mm ALTEZZA FRA IL CENTRO MANDRINO E SUPERFICIE DI MONTAGGIO DEL PORTAUTENSILI: 51 mm DIMENSIONI MACCHINA 3050 x 1611 X h 1720 mm PESO FRA LE PUNTE: 2900 Kg
