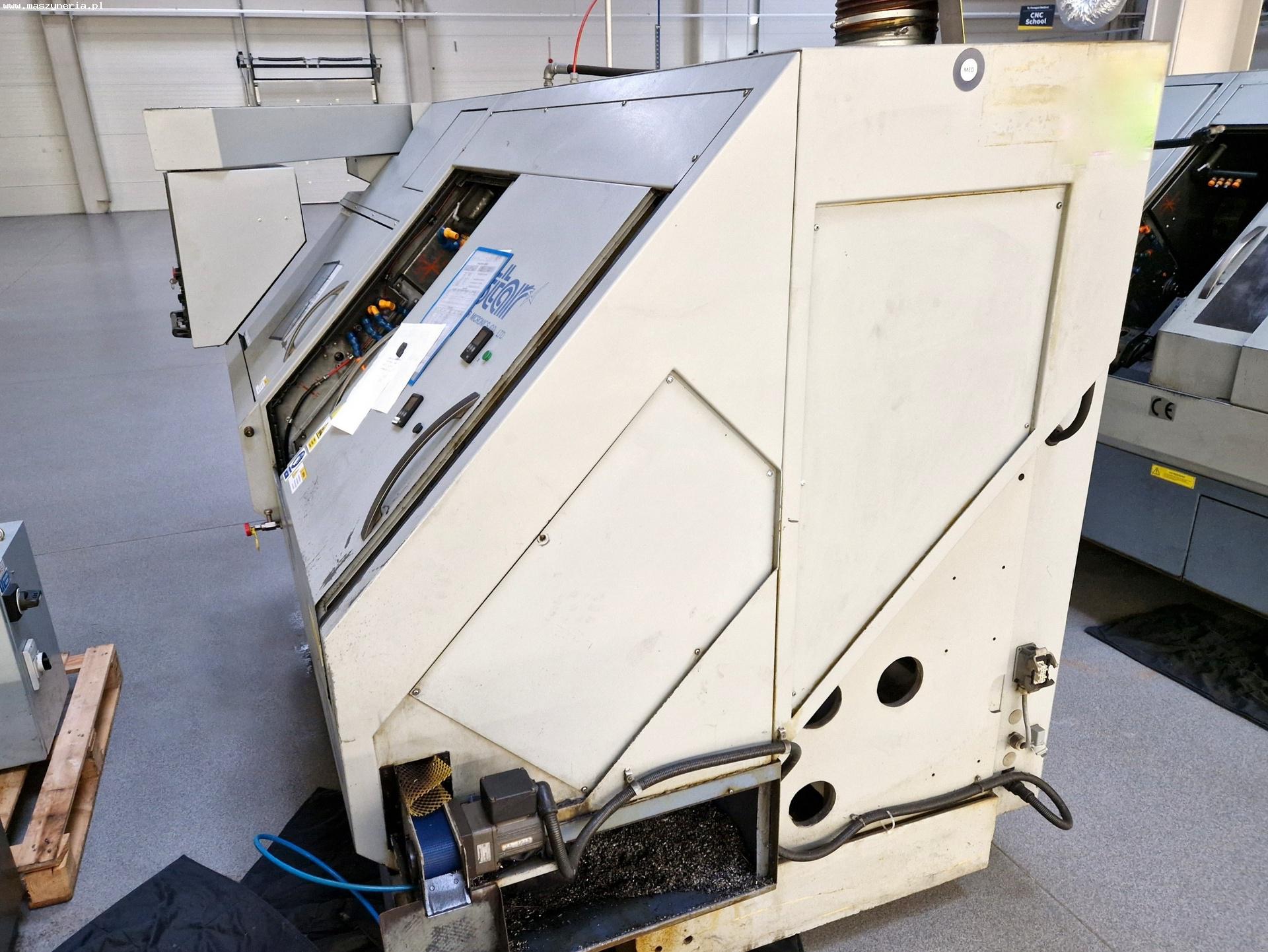

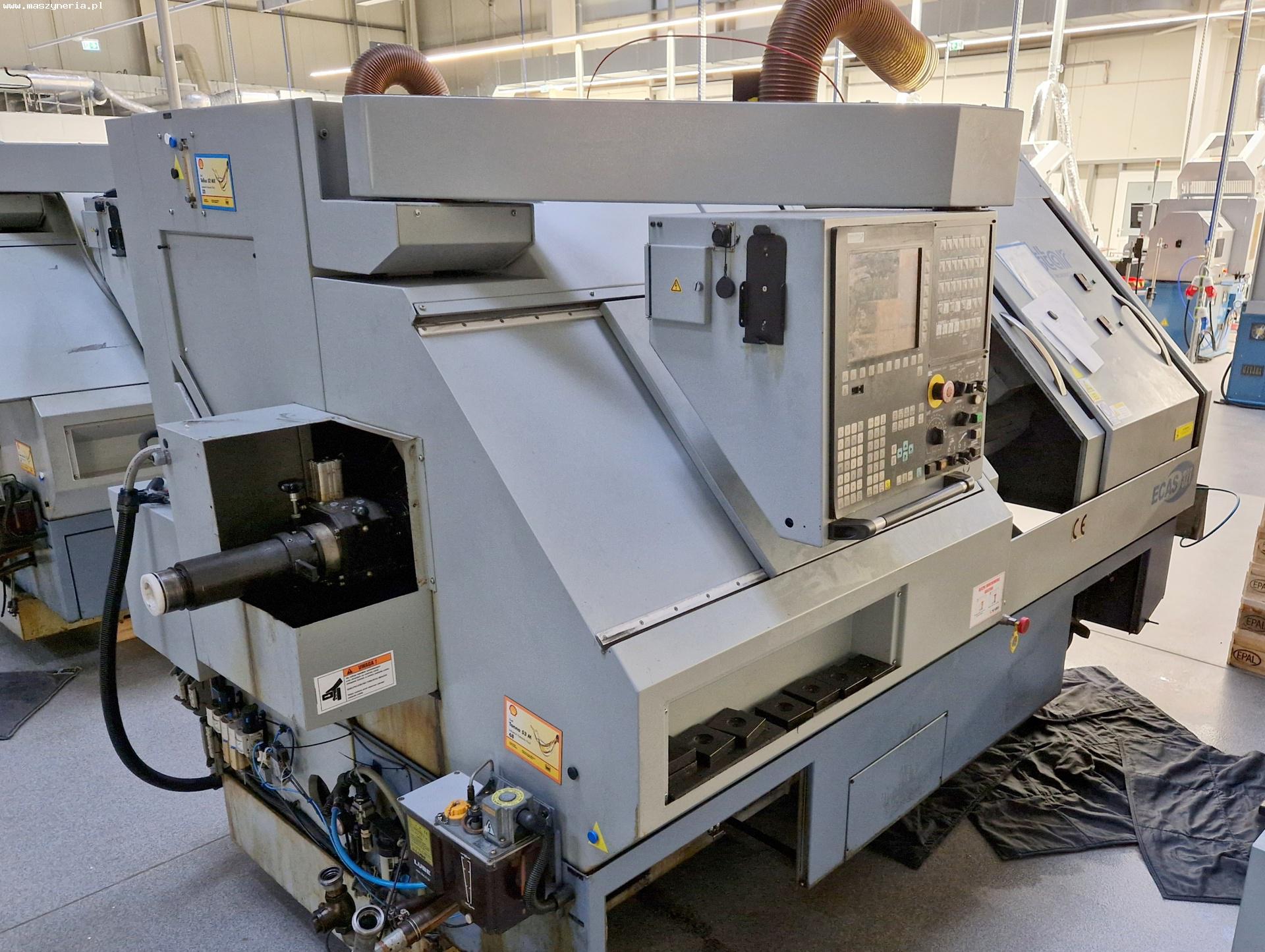

Tornio CNC STAR ECAS 32T

Tornio CNC STAR ECAS 32T è stato costruito nel 2007 in Giappone da STAR MICRONICS CO.,LTD. Specifiche tecniche del tornio CNC STAR ECAS 32T - Dati generali: numero di assi: 11 (X1, X2, X3, Y1, Y2, Y3, Z1, Z2, Z3, C1, C2), velocità di avanzamento negli assi X1, Y1, Z1, X2, Y2, Z2, X3, Y3, Z3: 10000 mm/min, velocità di avanzamento negli assi C1, C2: 10000°/min, traslazione rapida negli assi X1, X2, X3, Y2, Z1, Z2, Z3: 20000 mm/min, traslazione rapida sugli assi Y1, Y3: 15000 mm/min, traslazione rapida sugli assi C1, C2: 194400°/min, diametro massimo di tornitura: 32 mm, capacità di foratura (utensile fisso): 23 mm, capacità di foratura (utensile guidato): 10 mm, capacità di filettatura (utensile fisso): M12 x P1,75, capacità di filettatura (utensile guidato): M8 x P1,25, capacità di fresatura: 12 mm, capacità di scanalatura (lunghezza x profondità): 2 x 10 mm, pressione del sistema pneumatico: 0,5 MPa, consumo d’aria: 4,1 m3/h, capacità del serbatoio del refrigerante: 230 l, potenza della pompa del refrigerante (revolver): 0,4 kW, potenza della pompa del refrigerante (unità di lavorazione posteriore): 0,25 kW, capacità del serbatoio del lubrificante: 4 l, potenza della pompa di lubrificazione centrale: 3 W, potenza richiesta: 8 kVA, alimentazione: 3×200 V; 50/60 Hz, dimensioni (L x P x A): 3175 x 1745 x 1860 mm, peso della macchina STAR ECAS 32T: 5700 kg. Mandrino principale: velocità massima di rotazione: 7000 rpm, corsa massima del mandrino: 350 mm, asse C, Indicizzazione dell’asse C: 0,01°, potenza di azionamento del mandrino: (50%/100%): 7,5/5,5 kW. Mandrino secondario: velocità massima di rotazione: 7000 rpm, asse C indicizzazione dell’asse C: 0,01°, potenza di azionamento del mandrino: (50%/100%): 3,7/2,2 kW. Torretta a 10 posizioni: numero di utensili rotanti: 2/stazione, numero di pinze di serraggio: 3/stazione, numero di utensili azionati: 2/stazione, capacità di foratura: 10 mm, capacità di filettatura: M8 x P1,25, capacità di fresatura: 12 mm, capacità di scanalatura (lunghezza x profondità): 2 x 10 mm, velocità di rotazione degli utensili guidati: 5700 giri/min, azionamento utensili guidati: servomotore AC 1,8 kW. Unità di lavorazione posteriore a 8 mandrini: numero di utensili: 8, numero massimo di utensili rotanti: 4, capacità di foratura (utensile fisso): 13 mm, capacità di foratura (utensile guidato): 8 mm, capacità di filettatura (utensile fisso): M10 x P1,5, capacità di filettatura (utensile guidato): M6 x P1,0, capacità di fresatura: 10 mm, velocità di rotazione degli utensili guidati: 6000 rpm, azionamento utensili guidati: servomotore AC 1,3 kW. Dotazione del centro di tornitura CNC STAR - controllo CNC: YASKAWA SIEMENS 840DI, alimentatore di barre: FMB TURBO 3-26/3200/A (2008), torretta portautensili a 10 posizioni (2 pezzi), unità di lavorazione posteriore a 8 mandrini, mandrino secondario o con soffio d’aria, pannello operativo TFT 10,4″ con schermo a colori, trasportatore pezzi, pinza MR32 con soffio d’aria (mandrino principale e mandrino secondario), pinza guida MR32, azionamento pinza, sistema di aria compressa, lubrificazione centralizzata automatica con monitoraggio del livello di grasso, serbatoio del refrigerante separato con monitoraggio del livello del refrigerante, illuminazione dell’area di lavoro, generatore di impulsi manuale, protezione da sovraccarico, viti di regolazione e spessori.
