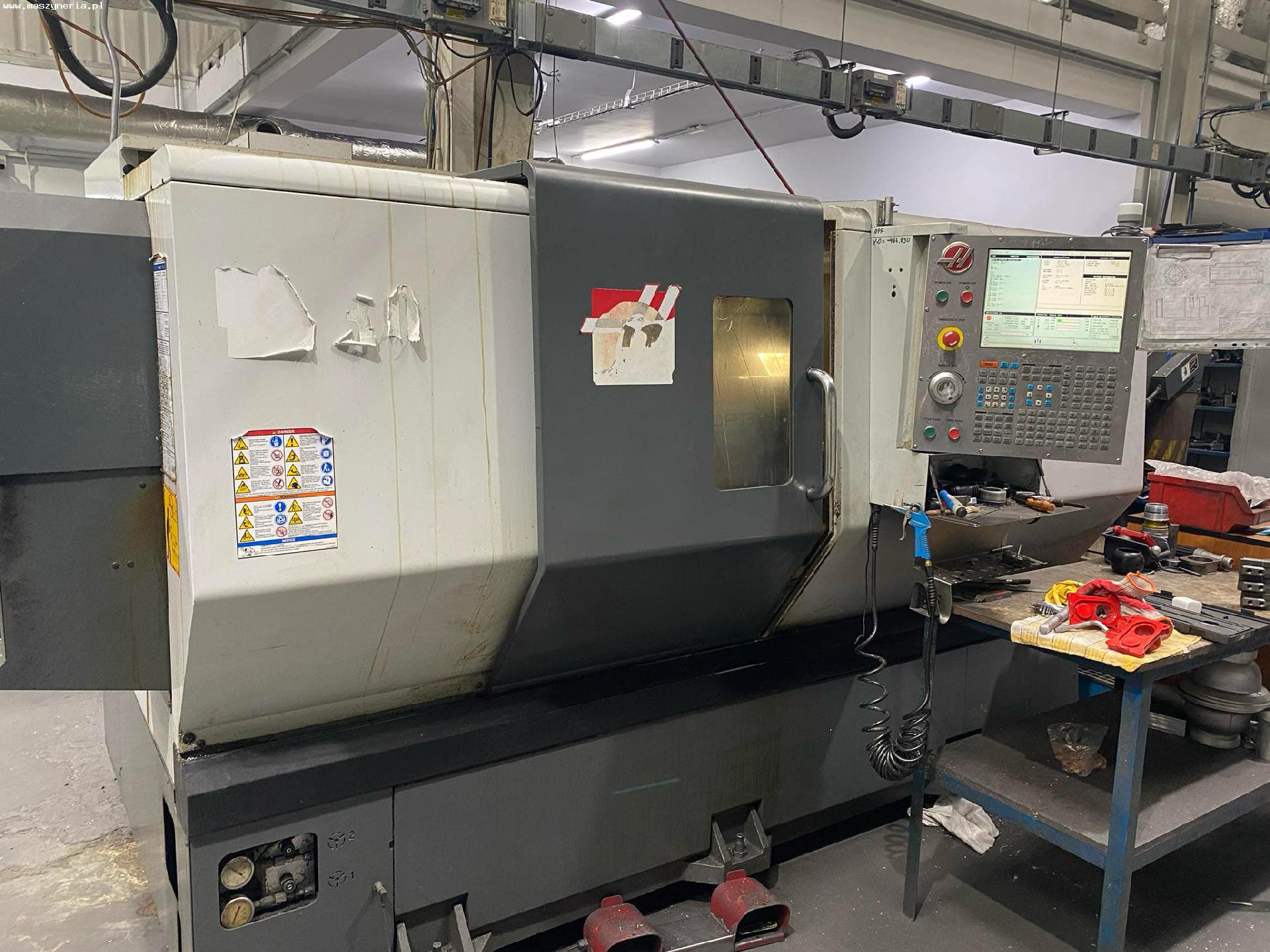

Tornio CNC HAAS DS-30

Tornio CNC HAAS DS-30 è stato costruito nel 2013 negli Stati Uniti da HAAS AUTOMATION, INC. Specifiche tecniche del tornio per metalli HAAS DS-30 - diametro massimo di tornitura: 457 mm - lunghezza massima di tornitura: 660 mm - diametro tornibile sul banco: 806 mm - diametro tornibile sul carro trasversale: 527 mm - avanzamento sull’asse X/Z: 318/660 mm - traslazione rapida sull’asse X, Z: 24 m/min - numero di utensili azionati: 6 - sezione del gambo: 25×25 mm - tempo di cambio utensile: 1 s - fabbisogno di aria compressa: 113 l/min - pressione dell’aria compressa: 6,9 bar - capacità del serbatoio del refrigerante: 208 l - alimentazione: 3x 360-480 V; 50/60 Hz - peso della macchina HAAS DS 30: 7221 kg Mandrino principale - velocità massima di rotazione: 4000 rpm - coppia massima (a 500 giri/min): 407 Nm - potenza di azionamento: 22 kW - diametro del foro: 76 mm - diametro del mandrino: 254 mm - estremità del mandrino: A2-6 - asse C - indicizzazione dell’asse C: 0,01° Mandrino secondario - velocità massima di rotazione: 4000 rpm - coppia massima (a 700 giri/min): 183 Nm - potenza di azionamento: 14,9 kW - diametro del foro: 61,9 mm - diametro del mandrino: 210 mm - estremità del mandrino: A2-5 - asse C - indicizzazione dell’asse C: 0,01° Dotazione del tornio HAAS - controllo CNC: HAAS - mandrino secondario - asse C - torretta a 12 posizioni BOT/VDI - utensili azionati - portautensili BOT20M DS - mandrino idraulico a 3 griffe con ganasce morbide - portautensili per utensili ad azionamento radiale e assiale - trasportatore di trucioli a nastro - manopola elettronica - filettatura senza supporto di compensazione - viti a sfera con compensazione della temperatura - installazione per il collegamento all’aria compressa - sistema di lubrificazione centrale automatica - sistema di raffreddamento con serbatoio estraibile - illuminazione dell’area di lavoro (I parametri tecnici indicati sono stati ricavati dal sito web del costruttore della macchina. La loro accuratezza non può essere garantita e possono quindi differire leggermente dalla realtà.)
