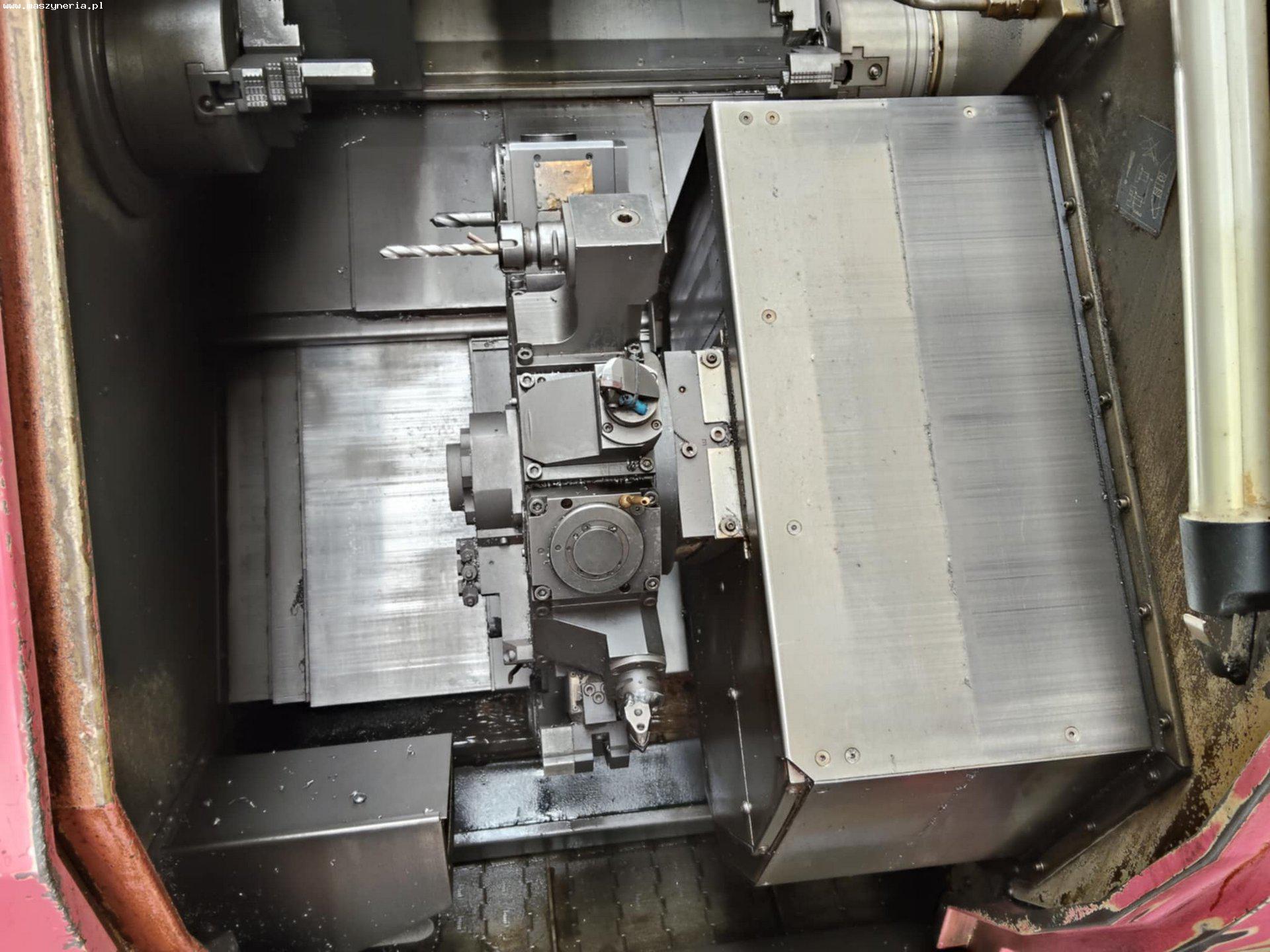

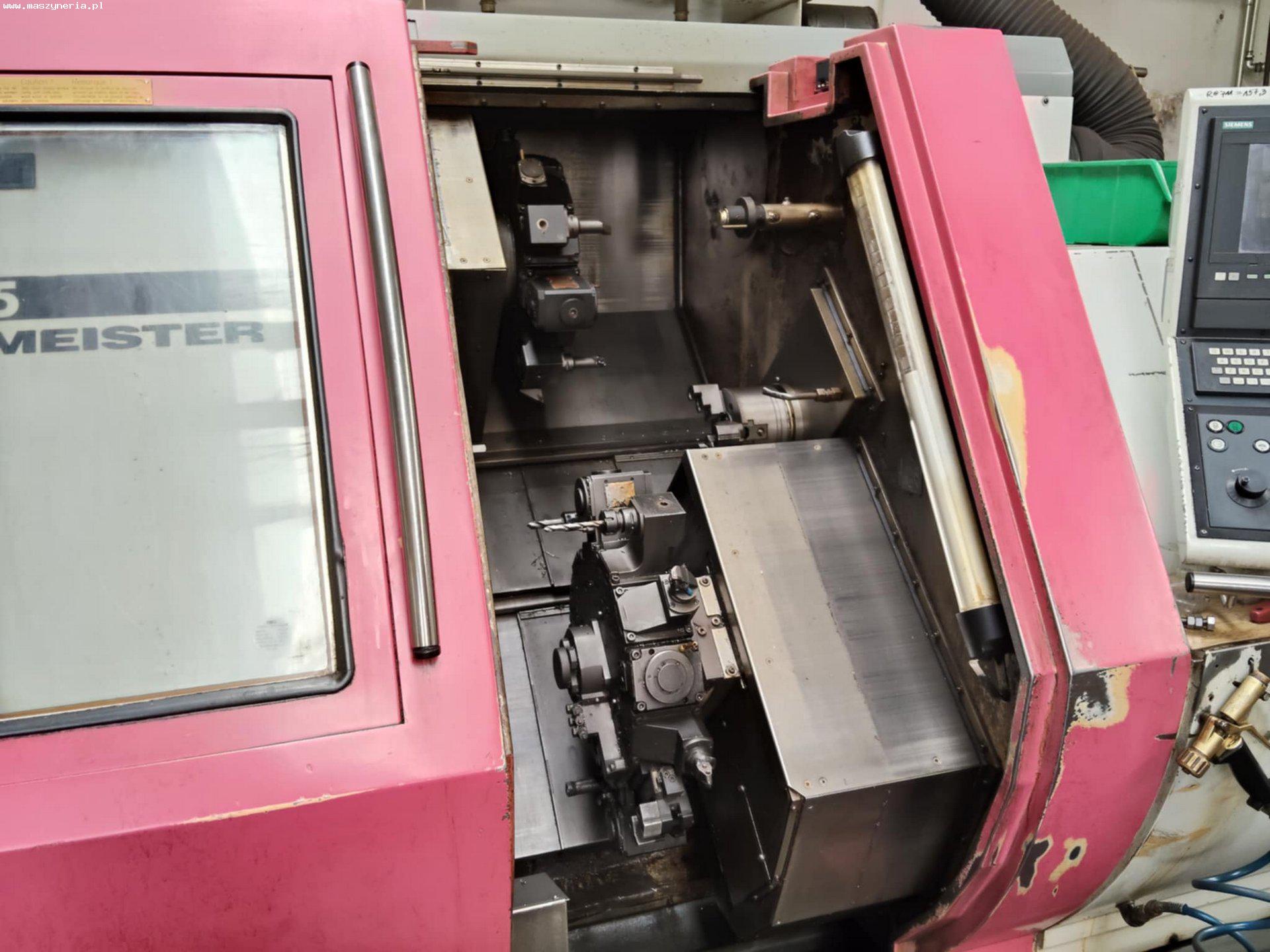

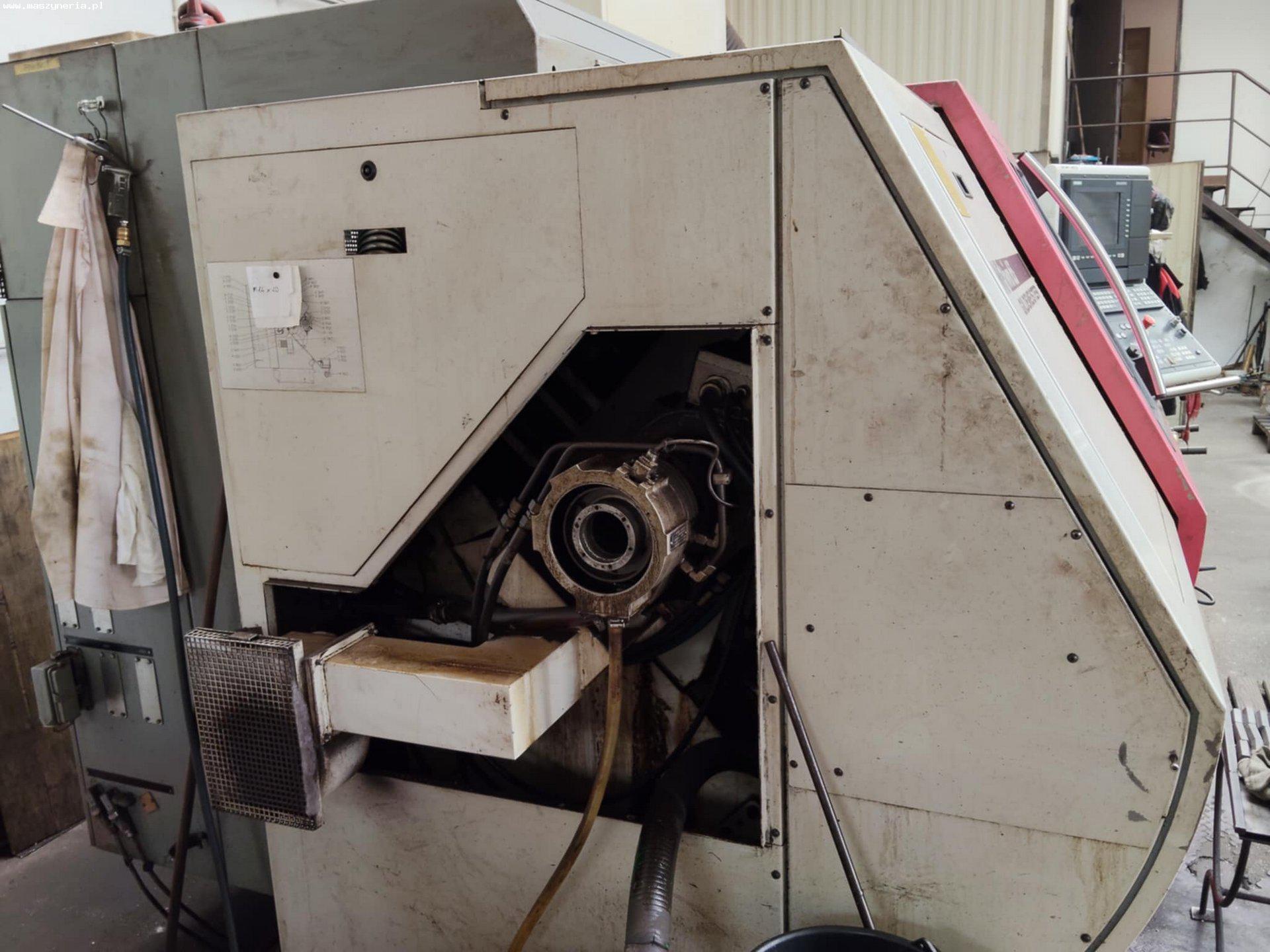

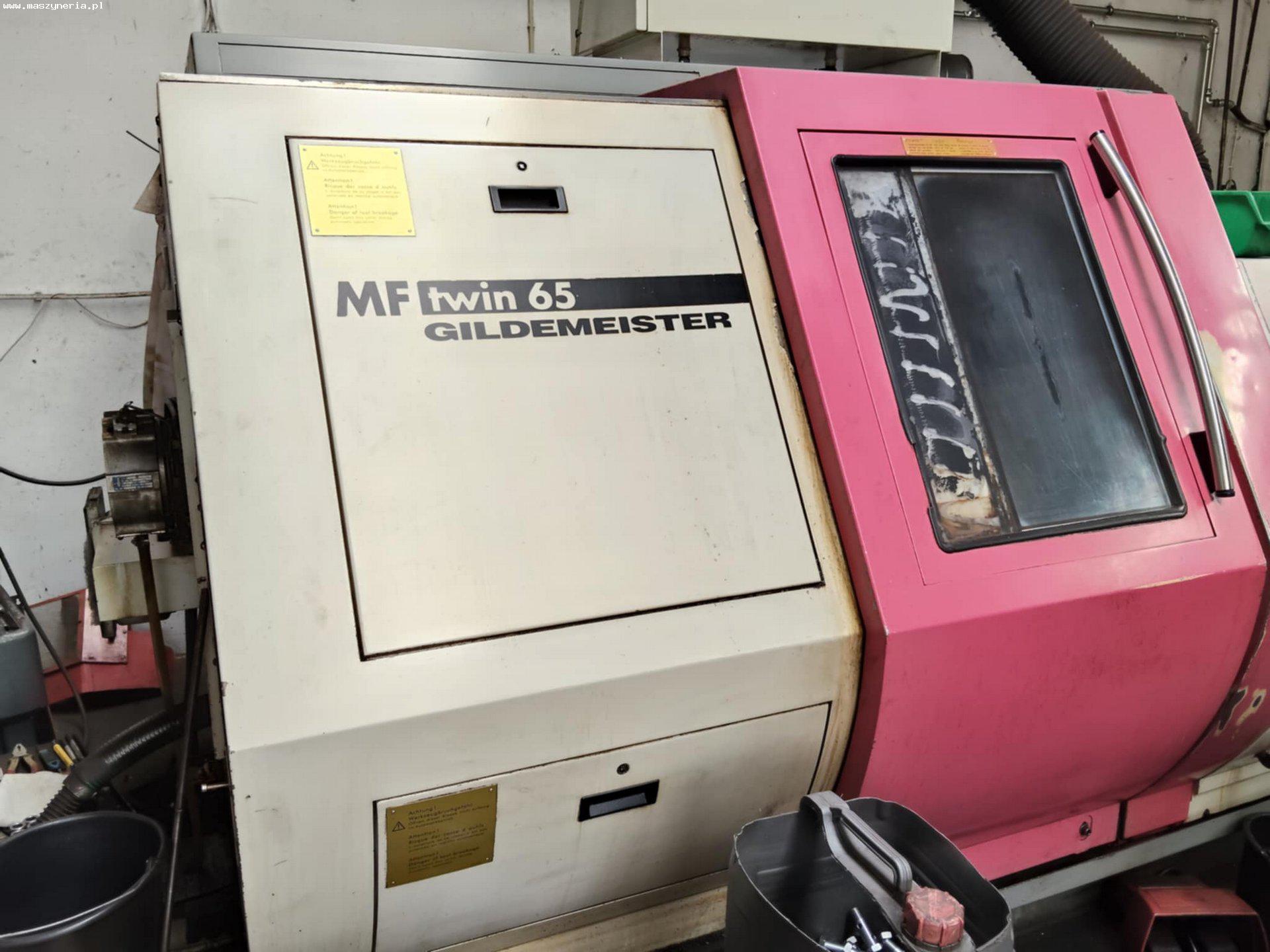

Tornio CNC GILDEMEISTER MF twin 65

Tornio CNC GILDEMEISTER MF twin 65 è stato costruito nel 2000 in Germania da GILDEMEISTER Drehmaschinen GmbH. Specifiche tecniche del tornio bimandrino CNC GILDEMEISTER MF twin 65 Dati generali - numero di assi: 4 (X1,X2,Z1,Z2) - oscillazione del piano di lavoro: 240 mm - diametro massimo di tornitura: 200 mm - lunghezza massima di tornitura: 600 mm - avanzamento nell’asse X1,X2: 190 mm - avanzamento nell’asse Z1,Z2: 555 mm - traslazione rapida nell’asse X1,X2: 20 m/min - traslazione rapida nell’asse Z1,Z2: 30 m/min - forza di avanzamento nell’asse X1,X2: 4 kN - forza di avanzamento nell’asse Z1,Z2: 7 kN - risoluzione in tutti gli assi: 0,001 mm - numero di mandrini: 2 - distanza tra i mandrini: 800 mm - numero di torrette: 2 - angolo di inclinazione del letto: 45° - tipo di guida: guide a rulli - capacità del serbatoio dell’olio: circa 25 l - potenza della pompa dell’olio: 2,2 kW - pressione massima della pompa dell’olio: 80 bar - capacità del serbatoio del refrigerante: 200 l - potenza della pompa di raffreddamento: 1,65 kW - portata della pompa di raffreddamento (a 6 bar): 50 l/min - livello di rumore: 78 db(A) - alimentazione: 3x 400 V; 50 Hz - peso della macchina GILDEMEISTER MF twin 65 compreso l’armadio di comando: circa 6500 kg Mandrino principale - velocità di rotazione: 25-5000 giri/min - velocità di rotazione nominale: 850 giri/min - diametro massimo della barra: 65 mm - foro del mandrino: 79 mm - punta del mandrino: 170 h5 mm - diametro del cuscinetto frontale: 120 mm - diametro massimo del mandrino di serraggio: 200 mm - potenza di azionamento (40/100% ED): 28/21 kW - coppia massima (40/100% ED): 320/240 Nm - asse C - traslazione rapida dell’asse C: 250 giri/min - coppia dell’asse C: 200 Nm - risoluzione dell’asse C: 0,025° Mandrino secondario - velocità di rotazione: 31-6300 giri/min - velocità di rotazione nominale: 1000 giri/min - diametro massimo della barra: 42 mm - foro del mandrino: 56 mm - punta del mandrino: 140 h5 mm - diametro del cuscinetto frontale: 90 mm - diametro massimo del mandrino di serraggio: 200 mm - potenza di azionamento (40/100% ED): 18/14 kW - coppia massima (40/100% ED): 130/173 Nm - asse C - traslazione rapida dell’asse C: 250 giri/min - coppia dell’asse C: 120 Nm - risoluzione dell’asse C: 0,025° Teste dell’utensile - capacità (testa superiore / testa inferiore): 12/12 - diametro del portautensili secondo DIN 69880: 30 mm - velocità di rotazione: 40-4000 giri/min - potenza di azionamento (100% ED): 5 kW - coppia massima (100% ED): 16 Nm Dotazione del tornio GILDEMEISTER - controllore CNC: SIEMENS SINUMERIK - mandrino secondario - torretta a 12 posizioni (2 pezzi) - utensili azionati
