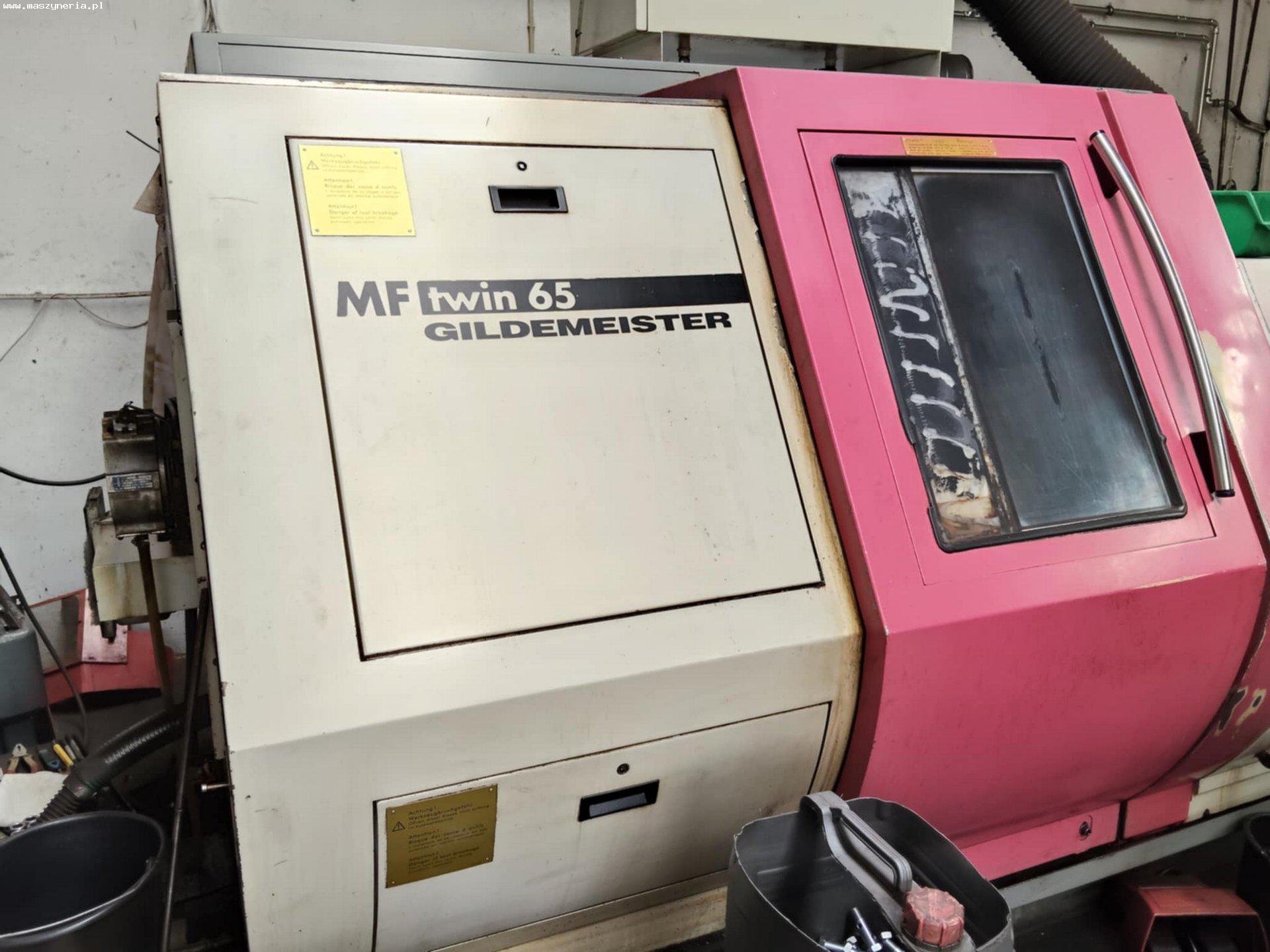

Tornio CNC GILDEMEISTER MF twin 65

Tornio CNC GILDEMEISTER MF twin 65 è stato costruito nel 2000 in Germania da GILDEMEISTER Drehmaschinen GmbH. Specifiche tecniche del tornio bimandrino CNC GILDEMEISTER MF twin 65 - Dati generali: numero di assi: 4 (X1,X2,Z1,Z2), oscillazione del piano di lavoro: 240 mm, diametro massimo di tornitura: 200 mm, lunghezza massima di tornitura: 600 mm, avanzamento nell’asse X1,X2: 190 mm, avanzamento nell’asse Z1,Z2: 555 mm, traslazione rapida nell’asse X1,X2: 20 m/min, traslazione rapida nell’asse Z1,Z2: 30 m/min, forza di avanzamento nell’asse X1,X2: 4 kN, forza di avanzamento nell’asse Z1,Z2: 7 kN, risoluzione in tutti gli assi: 0,001 mm, numero di mandrini: 2, distanza tra i mandrini: 800 mm, numero di torrette: 2, angolo di inclinazione del letto: 45°, tipo di guida: guide a rulli, capacità del serbatoio dell’olio: circa 25 l, potenza della pompa dell’olio: 2,2 kW, pressione massima della pompa dell’olio: 80 bar, capacità del serbatoio del refrigerante: 200 l, potenza della pompa di raffreddamento: 1,65 kW, portata della pompa di raffreddamento (a 6 bar): 50 l/min, livello di rumore: 78 db(A), alimentazione: 3x 400 V; 50 Hz, peso della macchina GILDEMEISTER MF twin 65 compreso l’armadio di comando: circa 6500 kg. Mandrino principale: velocità di rotazione: 25-5000 giri/min, velocità di rotazione nominale: 850 giri/min, diametro massimo della barra: 65 mm, foro del mandrino: 79 mm, punta del mandrino: 170 h5 mm, diametro del cuscinetto frontale: 120 mm, diametro massimo del mandrino di serraggio: 200 mm, potenza di azionamento (40/100% ED): 28/21 kW, coppia massima (40/100% ED): 320/240 Nm, asse C, traslazione rapida dell’asse C: 250 giri/min, coppia dell’asse C: 200 Nm, risoluzione dell’asse C: 0,025°. Mandrino secondario: velocità di rotazione: 31-6300 giri/min, velocità di rotazione nominale: 1000 giri/min, diametro massimo della barra: 42 mm, foro del mandrino: 56 mm, punta del mandrino: 140 h5 mm, diametro del cuscinetto frontale: 90 mm, diametro massimo del mandrino di serraggio: 200 mm, potenza di azionamento (40/100% ED): 18/14 kW, coppia massima (40/100% ED): 130/173 Nm, asse C, traslazione rapida dell’asse C: 250 giri/min, coppia dell’asse C: 120 Nm, risoluzione dell’asse C: 0,025°. Teste dell’utensile: capacità (testa superiore / testa inferiore): 12/12, diametro del portautensili secondo DIN 69880: 30 mm, velocità di rotazione: 40-4000 giri/min, potenza di azionamento (100% ED): 5 kW, coppia massima (100% ED): 16 Nm. Dotazione del tornio GILDEMEISTER - controllore CNC: SIEMENS SINUMERIK, mandrino secondario, torretta a 12 posizioni (2 pezzi), utensili azionati.
