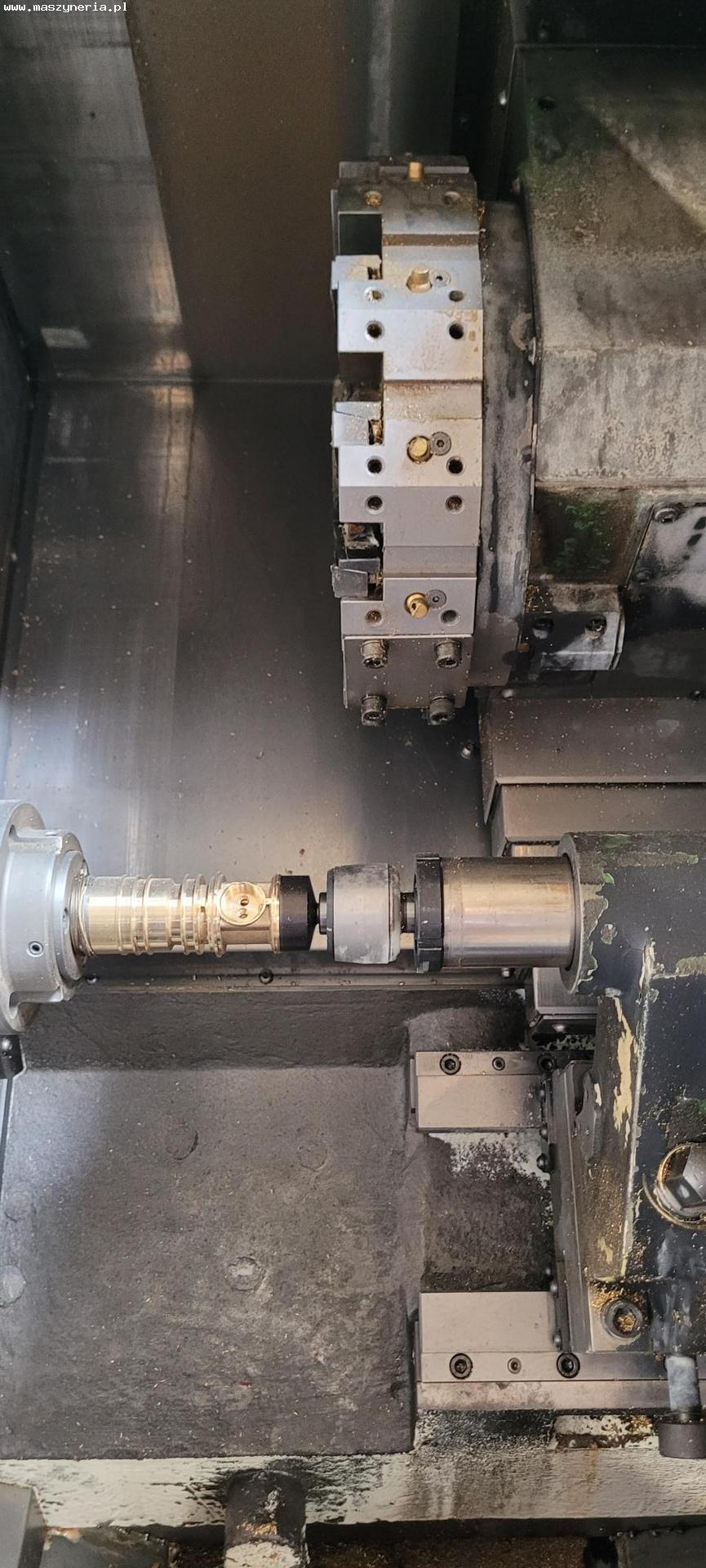

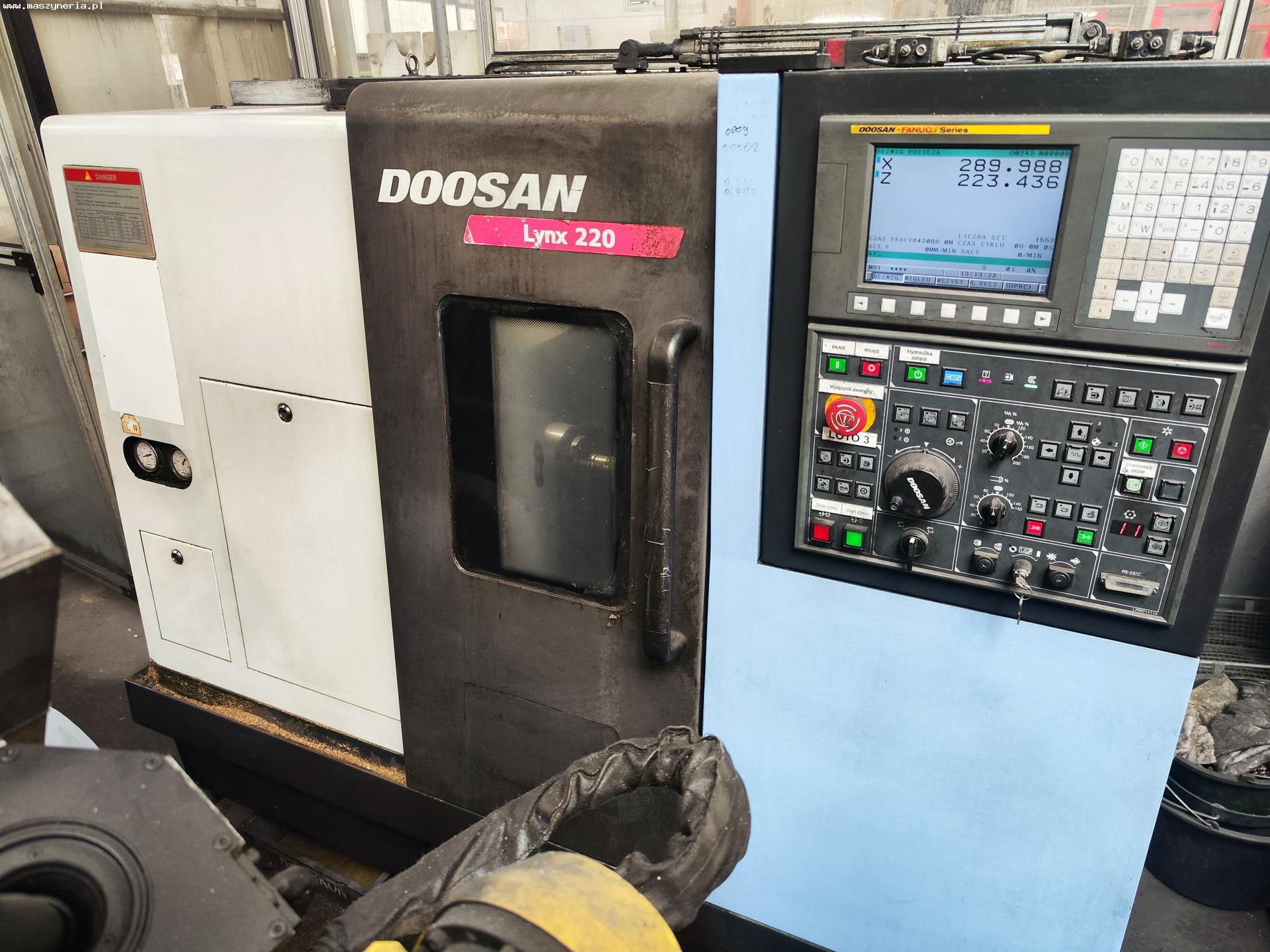

Tornio CNC DOOSAN LYNX 220A

Tornio CNC DOOSAN LYNX 220A è stato costruito nel 2010 in Corea del Sud da Doosan Infracore. Specifiche tecniche del tornio per metallo DOOSAN LYNX 220A - volteggio sul banco: 510 mm - diametro massimo di tornitura: 320 mm - diametro di tornitura consigliato: 170 mm - lunghezza massima di tornitura: 322 mm - diametro della barra: 45 mm - avanzamento sull’asse X: 175 (160+15) mm - avanzamento sull’asse Z: 330 mm - traslazione rapida sull’asse X/Z: 30/36 m/min - velocità di rotazione del mandrino: 6000 giri/min - diametro del foro del mandrino: 53 mm - diametro del cuscinetto del mandrino: 90 mm - estremità del mandrino: A2-5 - potenza di azionamento del mandrino (30 min/potenza continua): 15/11 kW - diametro del mandrino: 6″ - diametro degli utensili: 25×25 mm - diametro della barra di alesatura: 40 mm - diametro del cannotto della contropunta: 65 mm - estensione del cannotto della contropunta: 80 mm - cono del cannotto della contropunta: MT4 - potenza dell’azionamento dell’asse X,Z: 1,8 kW - potenza motore pompa refrigerante: 0,18 kW - potenza nominale: 23,68 kVA - resistenza alle interruzioni di corrente: 17 kA - corrente a pieno carico: 62,15 A - capacità di resistenza al cortocircuito: 65 kA - alimentazione: 3x 200/220 VAC; 50/60 Hz - dimensioni (L x L x A): 2325 x 1600 x 1600 mm - peso della macchina DOOSAN LYNX 220 A: 2900 kg Dotazione del tornio CNC DOOSAN - controllo CNC: DOOSAN FANUC i Series - torretta a 12 posizioni - contropunta - sistema di lubrificazione - sistema di raffreddamento - comando a pedale - unità idraulica - alloggiamento dell’area di lavoro a tenuta stagna con blocco dello sportello anteriore - illuminazione dell’area di lavoro
