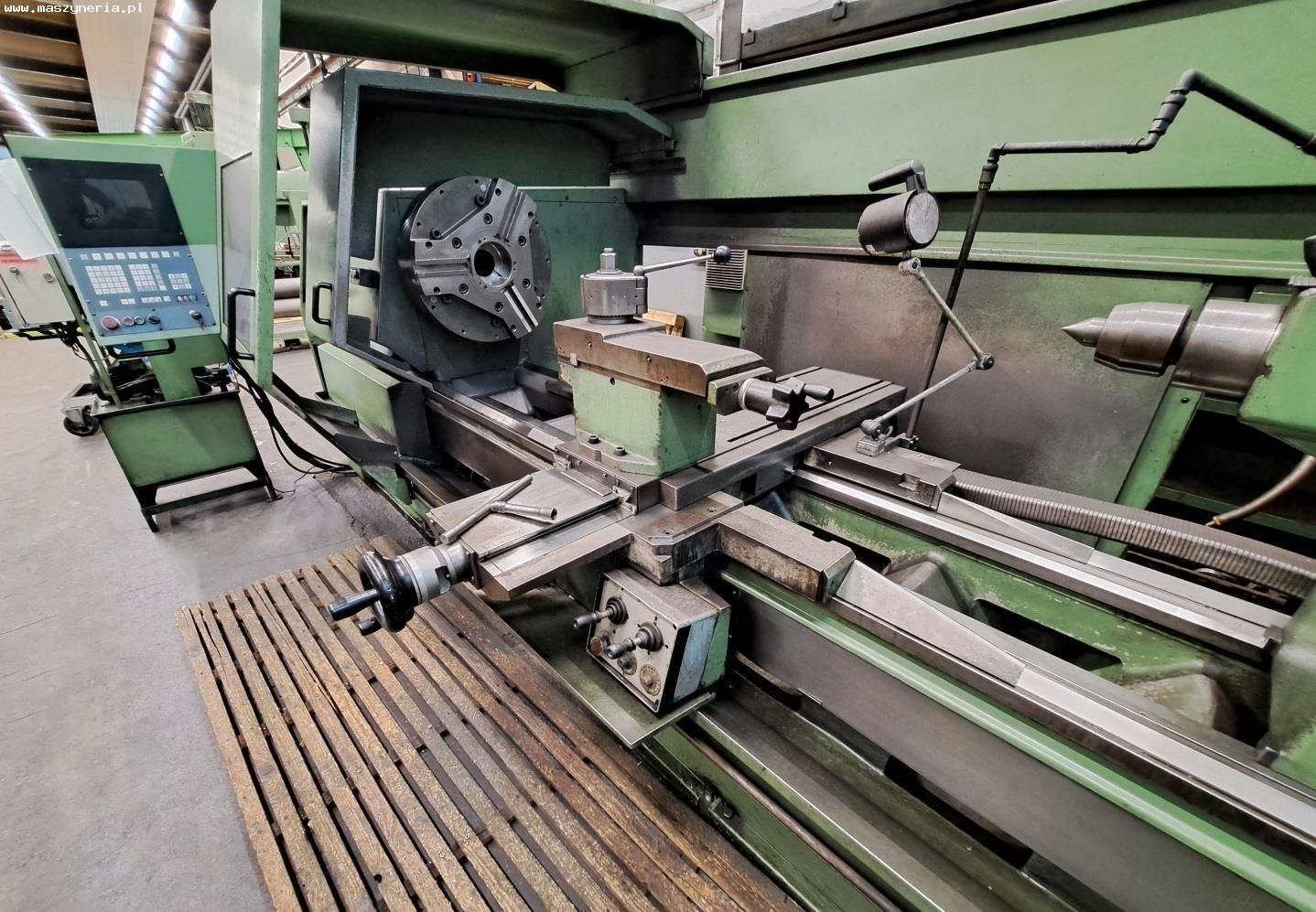

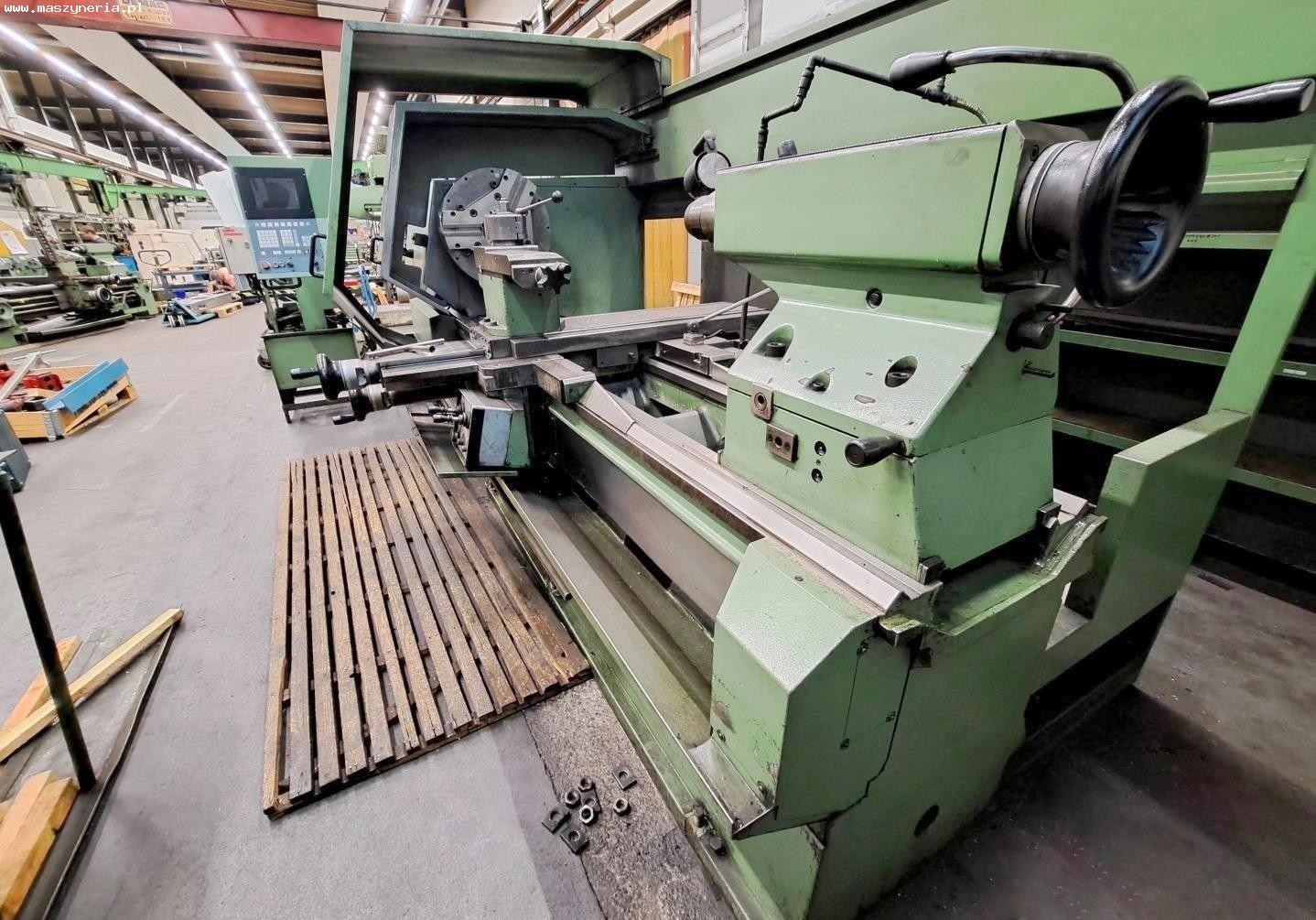

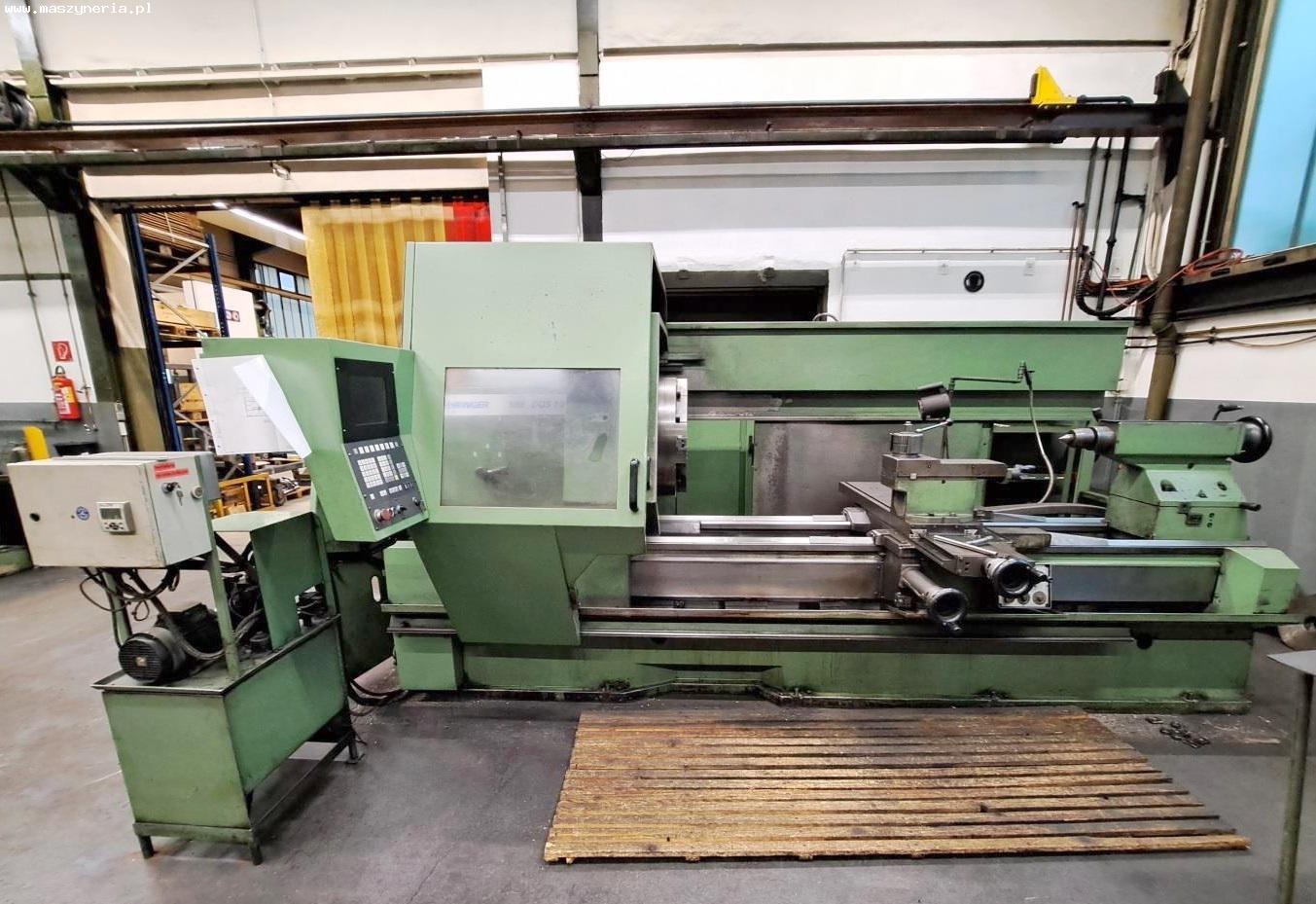

Tornio CNC BOEHRINGER VDF DUS 1000

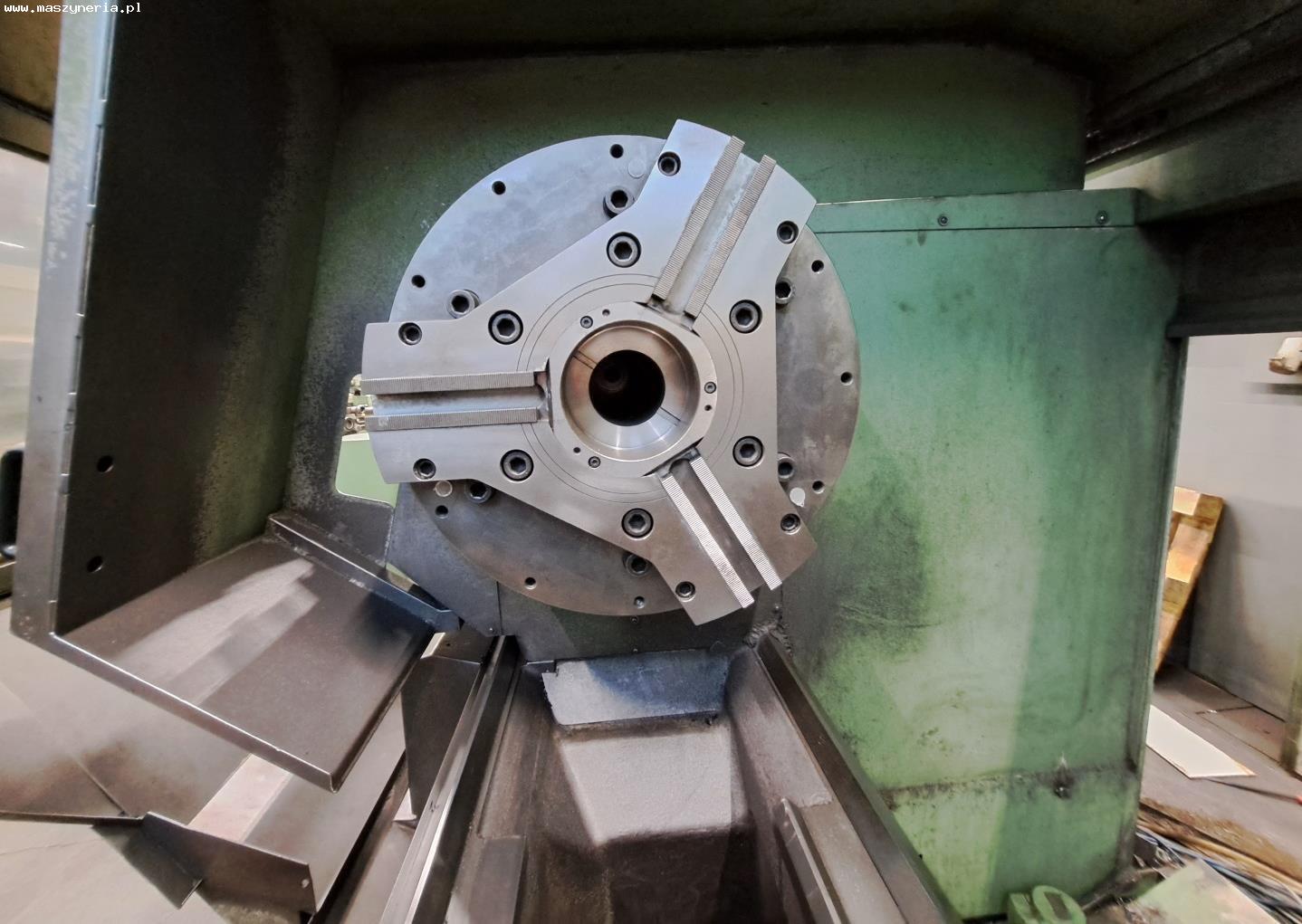

Tornio CNC BOEHRINGER VDF DUS 1000 è stato costruito nel 1993 in Germania. Caratteristiche tecniche del tornio per metalli BOEHRINGER VDF DUS 1000 - diametro di tornitura sopra il piano: 1000 mm - diametro di tornitura sulla slitta trasversale: 710 mm - avanzamento negli assi X,Z: 0,01-50 mm/giro - velocità di avanzamento sull’asse X/Z: 5/2,5 m/min - traslazione rapida sull’asse X/Z: 10/5 m/min - forza di avanzamento sull’asse X/Z: 20000/12500 N - velocità di taglio costante: 1-9999 m/min - numero di marce del motore: 2 - gamma di velocità (prima marcia): 6,3-360 giri/min - gamma di velocità (seconda marcia): 28-1600 giri/min - diametro del mandrino nel cuscinetto anteriore: 170 mm - diametro del foro del mandrino: 128 mm - cono interno del mandrino: 136 metr. - testa del mandrino: KK 11 DIN 55027 - diametro del mandrino a 3 griffe: 500 mm - avanzamento trasversale della slitta: 540 mm - avanzamento della slitta superiore: 250 mm - superficie della slitta trasversale (L x L): 1005 x 320 mm - larghezza della slitta superiore: 200 mm - filettature metriche: 0,1-400 mm - diametro della piastra frontale: 900 mm - lunghezza tra i centri: 3300 mm - larghezza del piano di lavoro: 560 mm - diametro del cannotto della contropunta: 125 mm - corsa del cannotto della contropunta: 280 mm - cono interno del cannotto della contropunta: MK6 - sezione dello scalpello di tornitura (secondo DIN 770): 40×25 mm - potenza del motore (60%/100% ED): 46/37 kW - coppia motore (60%/100% ED): 5300/4260 Nm - potenza totale richiesta: 60 kVA - alimentazione: 400 V - dimensioni dell’armadio di comando (L x P x A): 1800 x 500 x 1600 mm - dimensioni della macchina (L x P x A): 5800 x 2005 x 2250 mm - peso della macchina: circa 10100 kg Dotazione del tornio CNC per metalli BOEHRINGER - controllo CNC: SIEMENS SINUMERIK - portautensili: MULTIFIX tipo D - servoazionamenti AC - affidabile motore AC stepless - illuminazione dell’area di lavoro
