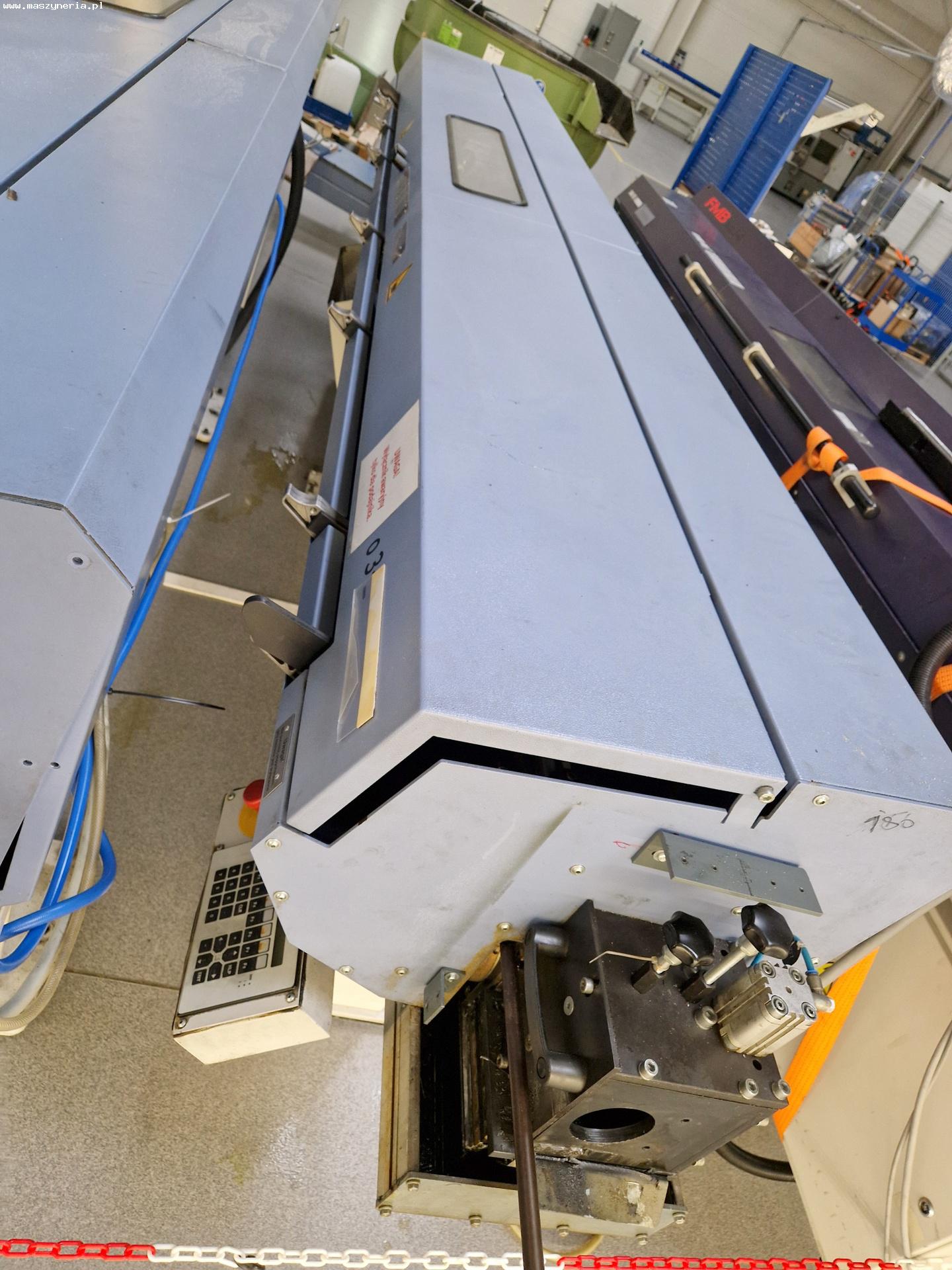

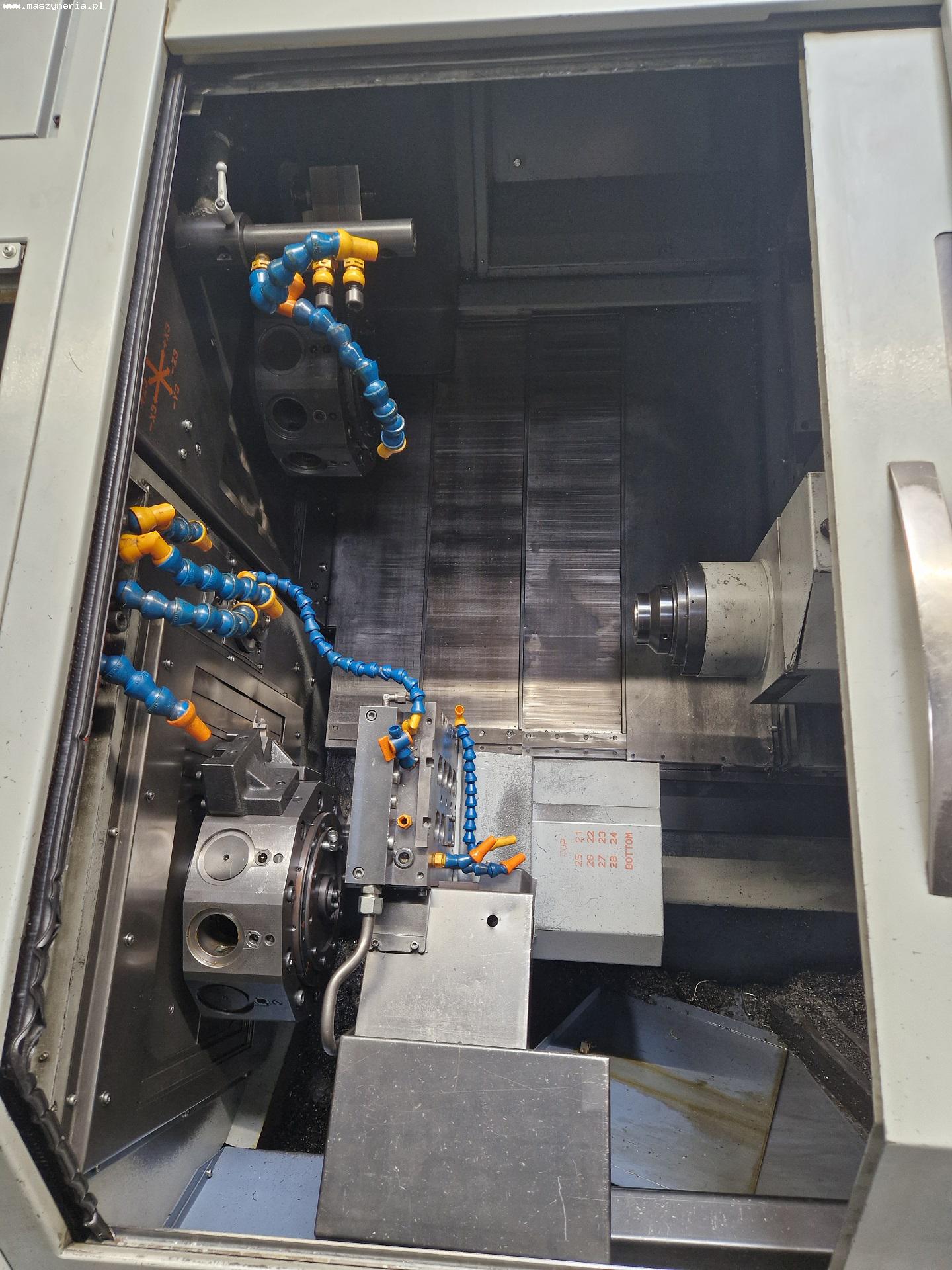

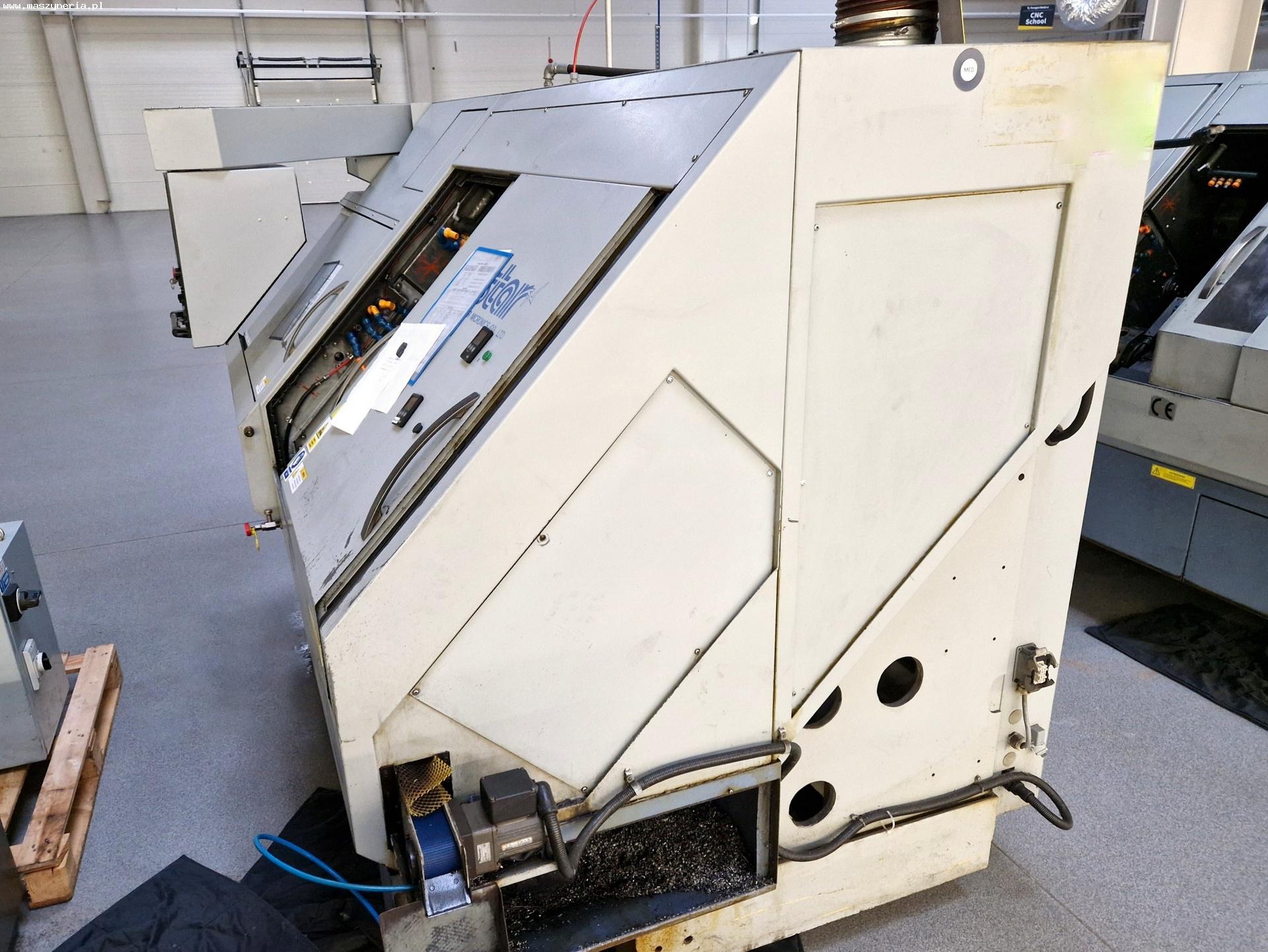

Tornio a fantina mobile STAR ECAS 32T

Tornio a fantina mobile STAR ECAS 32T è stato costruito nel 2007 in Giappone da STAR MICRONICS CO.,LTD. Specifiche tecniche del tornio CNC STAR ECAS 32T Dati generali - numero di assi: 11 (X1, X2, X3, Y1, Y2, Y3, Z1, Z2, Z3, C1, C2) - velocità di avanzamento negli assi X1, Y1, Z1, X2, Y2, Z2, X3, Y3, Z3: 10000 mm/min - velocità di avanzamento negli assi C1, C2: 10000°/min - traslazione rapida negli assi X1, X2, X3, Y2, Z1, Z2, Z3: 20000 mm/min - traslazione rapida sugli assi Y1, Y3: 15000 mm/min - traslazione rapida sugli assi C1, C2: 194400°/min - diametro massimo di tornitura: 32 mm - capacità di foratura (utensile fisso): 23 mm - capacità di foratura (utensile guidato): 10 mm - capacità di filettatura (utensile fisso): M12 x P1,75 - capacità di filettatura (utensile guidato): M8 x P1,25 - capacità di fresatura: 12 mm - capacità di scanalatura (lunghezza x profondità): 2 x 10 mm - pressione del sistema pneumatico: 0,5 MPa - consumo d’aria: 4,1 m3/h - capacità del serbatoio del refrigerante: 230 l - potenza della pompa del refrigerante (revolver): 0,4 kW - potenza della pompa del refrigerante (unità di lavorazione posteriore): 0,25 kW - capacità del serbatoio del lubrificante: 4 l - potenza della pompa di lubrificazione centrale: 3 W - potenza richiesta: 8 kVA - alimentazione: 3×200 V; 50/60 Hz - dimensioni (L x P x A): 3175 x 1745 x 1860 mm - peso della macchina STAR ECAS 32T: 5700 kg Mandrino principale - velocità massima di rotazione: 7000 rpm - corsa massima del mandrino: 350 mm - asse C - indicizzazione dell’asse C: 0,01° - potenza di azionamento del mandrino: (50%/100%): 7,5/5,5 kW Mandrino secondario - velocità massima di rotazione: 7000 rpm - asse C - indicizzazione dell’asse C: 0,01° - potenza di azionamento del mandrino: (50%/100%): 3,7/2,2 kW Torretta a 10 posizioni - numero di utensili rotanti: 2/stazione - numero di pinze di serraggio: 3/stazione - numero di utensili azionati: 2/stazione - capacità di foratura: 10 mm - capacità di filettatura: M8 x P1,25 - capacità di fresatura: 12 mm - capacità di scanalatura (lunghezza x profondità): 2 x 10 mm - velocità di rotazione degli utensili guidati: 5700 giri/min - azionamento utensili guidati: servomotore AC 1,8 kW Unità di lavorazione posteriore a 8 mandrini - numero di utensili: 8 - numero massimo di utensili rotanti: 4 - capacità di foratura (utensile fisso): 13 mm - capacità di foratura (utensile guidato): 8 mm - capacità di filettatura (utensile fisso): M10 x P1,5 - capacità di filettatura (utensile guidato): M6 x P1,0 - capacità di fresatura: 10 mm - velocità di rotazione degli utensili guidati: 6000 rpm - azionamento utensili guidati: servomotore AC 1,3 kW Dotazione del centro di tornitura CNC STAR - controllo CNC: YASKAWA SIEMENS 840DI - alimentatore di barre: FMB TURBO 3-26/3200/A (2008) - torretta portautensili a 10 posizioni (2 pezzi) - unità di lavorazione posteriore a 8 mandrini - mandrino secondario o con soffio d’aria - pannello operativo TFT 10,4″ con schermo a colori - trasportatore pezzi - pinza MR32 con soffio d’aria (mandrino principale e mandrino secondario) - pinza guida MR32 - azionamento pinza - sistema di aria compressa - lubrificazione centralizzata automatica con monitoraggio del livello di grasso - serbatoio del refrigerante separato con monitoraggio del livello del refrigerante - illuminazione dell’area di lavoro - generatore di impulsi manuale - protezione da sovraccarico - viti di regolazione e spessori
