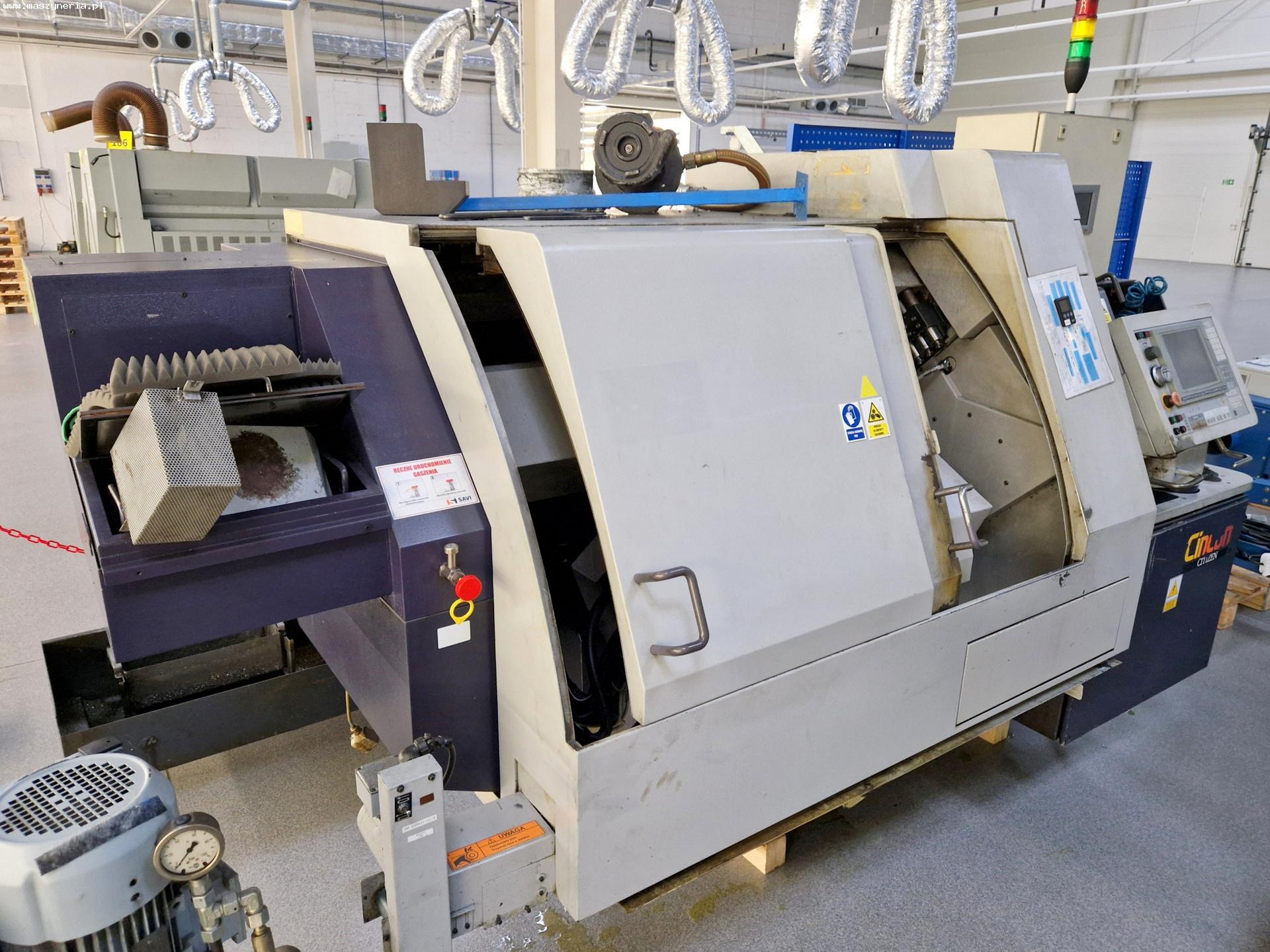

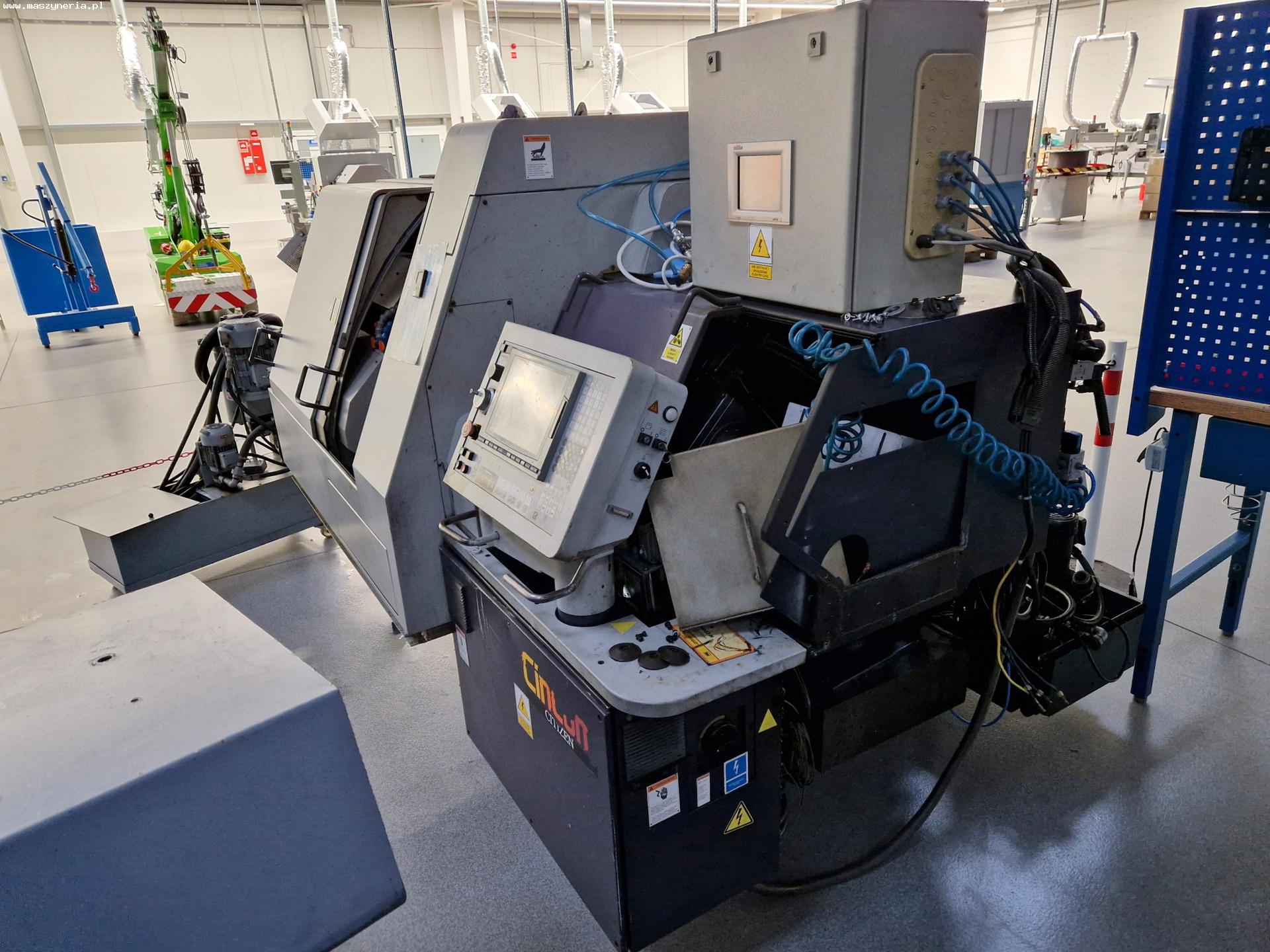

Tornio a fantina mobile CITIZEN CINCOM M32

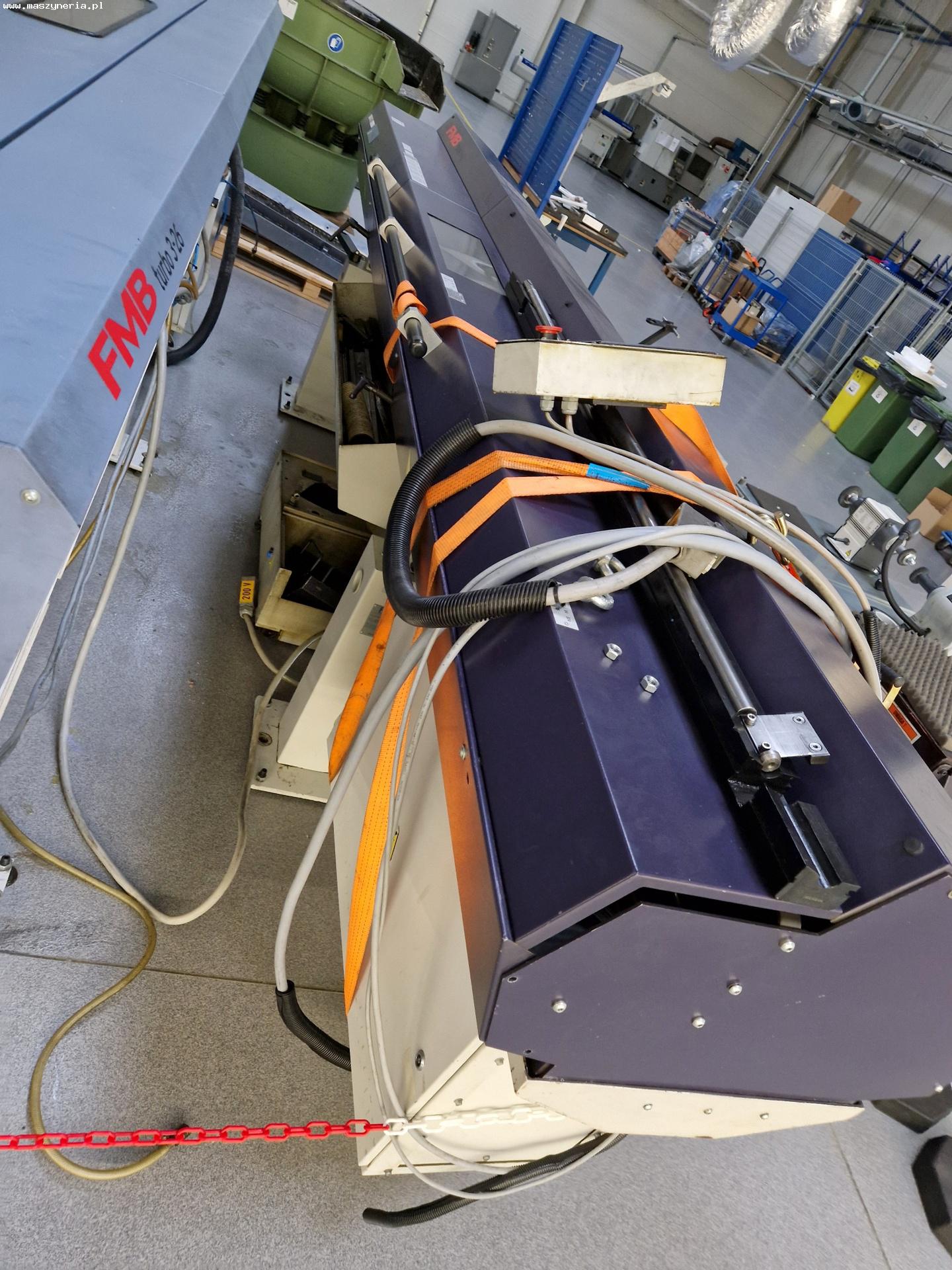

Tornio a fantina mobile CITIZEN CINCOM M32 è stato costruito nel 2003 in Giappone da CITIZEN WATCH CO., LTD. Specifiche tecniche del centro di tornitura CNC CITIZEN CINCOM M32 Dati generali - numero di assi: 8 (X1, Y1, Z1, X2, Y2, Z2, X3, Z3) - avanzamento nell’asse X1/X2/X3: 108/120/238 mm - avanzamento nell’asse Y1/Y2: 275/44 mm - avanzamento nell’asse Z1/Z2/Z3: 325/202/410 mm - traslazione rapida in tutti gli assi: 20 m/min - lunghezza della barra: 2500 mm - altezza del centro: 1132 mm - numero massimo di utensili: 22 + α, di cui: utensili alla stazione 1: 5 utensili azionati alla stazione 1: 4 utensili alla stazione 2: 10 + α utensili in pinza mandrino secondario: 3 - dimensioni massime degli utensili: stazione 1: 16 x 16 x 130 mm stazione 2: 16 x 16 x 90 mm stazione 2 (manicotto): ⌀ 25,4 mm pinza mandrino secondario (manicotto): ⌀ 25,4 mm - diametro massimo dell’utensile montato nel mandrino rotante della stazione 1 (punta e fresa): 10 mm - diametro massimo dell’utensile montato nel mandrino rotante della stazione 2: trapano e fresa a codolo: 10 mm fresa per taglio: 60 x 15,875 mm; 63 x 16 mm fresa laterale: 60 x 25,4 mm; 63 x 22 mm fresa periferica: 32 x 10 mm fresa poligonale: 80 x 15,875 mm - potenza del motore di azionamento della bussola di guida (10 min/funzionamento continuo): 1,5/0,75 kW - potenza del servomotore della stazione utensili 1: 1 kW - potenza del mandrino della stazione utensili 2 (10 min/ funzionamento continuo): 1,5/0,75 kW - potenza del servomotore della stazione utensili posteriore: 0,75 kW - capacità del serbatoio del refrigerante: 170 l - peso della macchina CITIZEN CINCOM M32: 3200 kg Mandrino principale - diametro massimo di tornitura: 32 mm - lunghezza massima di tornitura: 320 mm - capacità di foratura (lavorazione frontale): 12 mm - capacità di filettatura (lavorazione frontale): M10 - velocità di rotazione: 200-8000 giri/min - velocità degli utensili rotanti: 200-5000 giri/min - variazione della velocità: continua, S + valore numerico a 4 cifre - diametro del foro del mandrino: 36 mm - indicizzazione del mandrino: 1° - indicizzazione asse C: 0,001° - potenza dell’azionamento (15 minuti/funzionamento continuo): 7,5/3,7 kW Mandrino secondario - capacità di foratura (lavorazione posteriore): 10 mm - capacità di filettatura (lavorazione posteriore): M8 - velocità di rotazione: 200-7000 giri/min - velocità degli utensili rotanti: 200-5000 giri/min - variazione della velocità: continua, S + valore numerico a 4 cifre - lunghezza massima di sporgenza del pezzo dal mandrino secondario: 65 mm - lunghezza massima del pezzo quando si preleva il lato anteriore dal mandrino secondario: 145 mm - diametro massimo del mandrino: 32 mm - indicizzazione del mandrino: 1° - indicizzazione asse C: 0,001° - potenza dell’azionamento (15 min/funzionamento continuo): 2,2/1,5 kW Dotazione del tornio CNC CITIZEN - controllore CNC: CINCOM SYSTEM M6D - alimentatore di barre: FMB TURBO 5-42/3200/C (2004) - mandrino secondario - 3 stazioni utensili con capacità massima di 22 utensili
