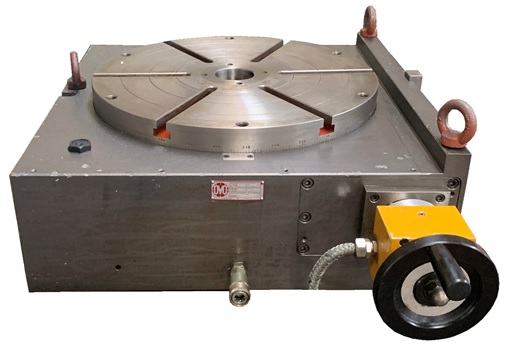

Tavola girevole manuale di precisione (made in Italy)
TAVOLA GIREVOLE A DIVIDERE USATA, MANUALE, VISUALIZZATA, DI PRECISIONE, versione PIANA e VERTICALE 90° con: Cuscinetto centrale a rulli conici incrociati (di grandi dimensioni) per l'accoppiamento tra la piastra ed il basamento, adatto a supportare elevatissimi carichi assiali e radiali. Anello centrale SLYD RING + O-RING Ø 400 mm. per la tenuta dell'olio quando la tavola è in posizione verticale (asse orizzontale) e per la tenuta dal liquido refrigerante. Boccola centrale cieca temperata e rettificata (Ø mm.60H7x35). Vite senza fine temperata e completamente rettificata. Cuscinetti combinati a rullini sulla vite senza fine. Corona dentata in Br/Al rettificata sulla dentatura (Durezza Brinell 185/210). TRIPLICE BLOCCAGGIO MANUALE IDRAULICO della piastra girevole, comandato da elettro-valvola mediante selettore manuale Contenitore chiuso in lamiera verniciata separato dalla tavola con all’esterno: · lampade pneumatiche (verde e rossa) per il comando del bloccaggio e lo · sbloccaggio della piastra girevole · cavo idraulico lunghezza di serie 5 m., · manicotto scorrevole e connettore multiplo ILME (M+F) a 6 pin. All’interno sono posizionati: · moltiplicatore pneumo-idraulico per il bloccaggio assiale, Possibilità di effettuare le riprese dei giochi: assiale e tra vite senza fine e corona dentata. Gruppo vite senza fine e corona dentata a bagno d'olio. Possibilità di effettuare l’allontanamento del gruppo boccola eccentrica - vite senza fine dalla corona dentata per far ruotare in folle la piastra girevole. ENCODER INCREMENTALE BIDIREZIONALE DI PRECISIONE posto sulla vite senza fine e racchiuso in apposita copertura per preservarlo dagli spruzzi del liquido refrigerante. VISUALIZZATORE DI QUOTE ANGOLARI SEPARATO mod. NEOS, con le seguenti caratteristiche tecniche: · Tastiera in poliestere a 20 tasti ad ottima sensazione tattile, 5 tasti area display, 2 tasti navigazione e pad numerico · Display grafico LCD 128x64 pixel retro-illuminato a led (messaggi e pagine di testo) · Azzeramento della posizione della tavola. · Possibilità di impostazione del preset. CONTROPUNTA PNEUMATICA per la sopraddetta tavola girevole ed avente le seguenti caratteristiche: - Altezza punta mm. 270 . - Diametro esterno del canotto mm.50 - Cono Morse interno del canotto N.3 - Corsa del canotto mm.25 - Spinta assiale (regolabile) max. kg.3600 a 150 Bar. Stato di uso: buono usata pochissimo
Dettagli
- Tipologia inserzionistaAzienda
- Ragione SocialeOMO GRASSI di Grassi Albertp Unipersonale
- Partita IVA02689410039
- Comune inserzionistaOleggio (NO)
- MarcaOMO
- ModelloSpinner
- Anno2000
Posizione
- Posizione beneItalia, Oleggio - Novara
