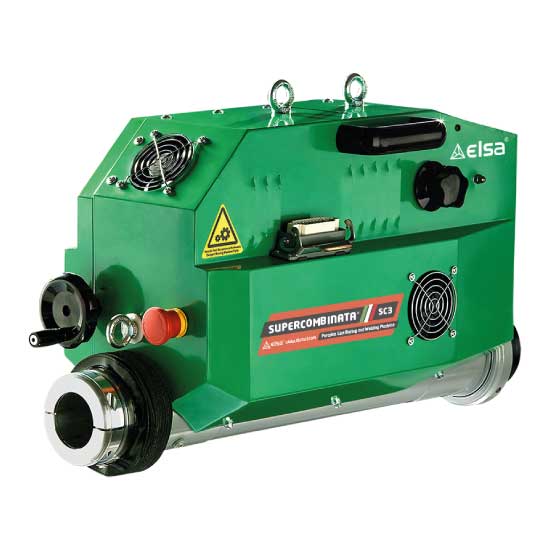

Supercombinata SC3

La Supercombinata SC3, dotata del proprio equipaggiamento standard, effettua lavori di alesatura interna e riporto di saldatura interna ed esterna, nel range da Ø 62 mm a Ø 800 mm. É predisposta per foratura e maschiatura. Con i kit extra può effettuare lavorazioni di alesatura esterna, spianatura piani ortogonali e creazioni sedi seeger, filettatura. Con gli accessori è possibile fornire soluzioni alle più svariate esigenze nel settore delle riparazioni. DIAMETRI Barra portautensile: ø 60 x 2200 mm Alesatura interna: ø 62 – 800 mm Alesatura esterna: Kit Optional Riporto di saldatura interna: ø 42 – 800 mm Riporto di saldatura esterna: ø 42 – 600 mm Foratura: Accessori Optional Maschiatura: Accessori Optional Filettatura: Kit Optional Spianatura piani ortogonali: Kit Optional MOTORE ROTAZIONE Motore: Monofase a corrente alternata Potenza nominale: 2300 W Coppia massima sulla barra portautensile: 902 Nm a 55 rpm Velocità barra portautensile 1° marcia: max 55 rpm (420 Nm) Velocità barra portautensile 2° marcia: max 85 rpm (235 Nm) Velocità barra portautensile 3° marcia: max 240 rpm (85 Nm) Velocità barra portautensile 4° marcia: max 375 rpm (55 Nm) MOTORE AVANZAMENTO Motoriduttore: Corrente continua Potenza nominale: 90 W Max velocità: 11 rpm Sistema avanzamento: Elettromeccanico Avanzamento: Manuale/Automatico TECNOLOGIA DI SALDATURA A spirale: Continua a passo variabile Saldatrice: Compatibile con MIG/MAG con attacco EURO CORSA LONGITUDINALE Illimitata: Con passo da 350 mm CENTRALINA ELETTRONICA Alimentazione: 220/240 V (50/60 Hz) Interruttore principale: Disponibile Interruttore d’emergenza: Disponibile Inversione avanzamento: DX/SX Inversione senso di rotazione: CW/CCW Regolazione giri: Rotazione/Avanzamento Assorbimento totale: 2300 W Centralina 110/120 V: Su richiesta Centralina Digital: Su richiesta DIMENSIONI Lunghezza: 680 mm Larghezza: 300 mm Altezza: 390 mm Peso unità centrale: 39 kg EQUIPAGGIAMENTO DI SERIE Qtà 1 - Unita’ centrale alesatrice portatile Qtà 1 - Cavalletto poggia alesatrice Qtà 1 - Centralina di comando Qtà 1 - Braccetto centralina Qtà 1 - Cavo centralina/macchina Qtà 1 - Cavo alimentazione 220 V Qtà 1 - Barra portautensile ø 60x2200 mm Qtà 1 - Estensione per barra portautensile 520 mm Qtà 2 - Perno di bloccaggio estensione Qtà 1 - Portautensile alesatura d. 120-250 mm Qtà 1 - Portautensile alesatura d. 250-800 mm Qtà 1 - Portainserto sx ø 12x50 mm Qtà 1 - Portainserto speciale sx ø 12x60 mm Qtà 1 - Portainserto sx ø 12x60 mm Qtà 1 - Portainserto sx ø 12x80 mm Qtà 1 - Portainserto dx ø 12x100 mm Qtà 1 - Scatola taglienti (10 pz) Qtà 1 - Ghiera regola portatagliente Qtà 2 - Supporto principale Qtà 2 - Supporto supplementare Qtà 18 - Staffa di supporto 200 mm Qtà 18 - Staffa di supporto 275 mm Qtà 4 - Flangia per supporti d. 250-800 mm Qtà 1 - Torcia telescopica per riporto di saldatura Qtà 1 - Boccola riduzione traino torcia Qtà 1 - Boccola riduzione bloccaggio torcia Qtà 5 - Prolunga diffusore 35 mm Qtà 4 - Prolunga diffusore 100 mm Qtà 4 - Ugello tenuta gas corto Qtà 4 - Ugello tenuta gas lungo Qtà 5 - Ugello guida filo corto ø 0,8 mm Qtà 5 - Ugello guida filo lungo ø 0,8 mm Qtà 1 - O-ring per riporto di saldatura 100x5 mm Qtà 1 - Lancia terminale per riporto di saldatura esterna Qtà 1 - Sistema centraggio fori passanti d. 250-800 mm Qtà 1 - Sistema centraggio fori passanti Qtà 1 - Sistema centraggio fori ciechi Qtà 1 - Microspand per misurazioni fino a ø 800 mm Qtà 1 - Comparatore Qtà 1 - Supporto comparatore Qtà 1 - Chiavi di servizio Qtà 1 - Viti e bulloni KIT EXTRA RIDUZIONE ALESATURA KEP00594 Ø 22 - 44 mm (0,87” - 1,73”) KEP00593 Ø 32 - 70 mm (1,26” - 2,76”) KEP00688 Ø 42 - 160 mm (1,65” - 6,30”) KEP00687 per lavori con KES00186/KES00200 SPIANATURA KES00186* Ø 48 - 255 mm (1,89” - 10,04”) KES00200* Ø 56 - 400 mm (2,20” - 15,75”) KES00363 Ø 228 - 500 mm (8,98” - 19,68”) KES00364 Ø 376 - 800 mm (14,80” - 31,50”) *SC2 / SC3 compatibilità con ausilio di KEP00687 FILETTATURA INTERNA KFL00927 Ø 120 - 350 mm (4,72” - 13,78”) ALESATURA ESTERNA KEL00202 Ø 100 - 200 mm - P. 200 mm (3,94” - 7,87”) KEL00203 Ø 150 - 300 mm - P. 300 mm (5,90” - 11,81”)
