Stazione robotica per taglio e saldatura laser FANUC

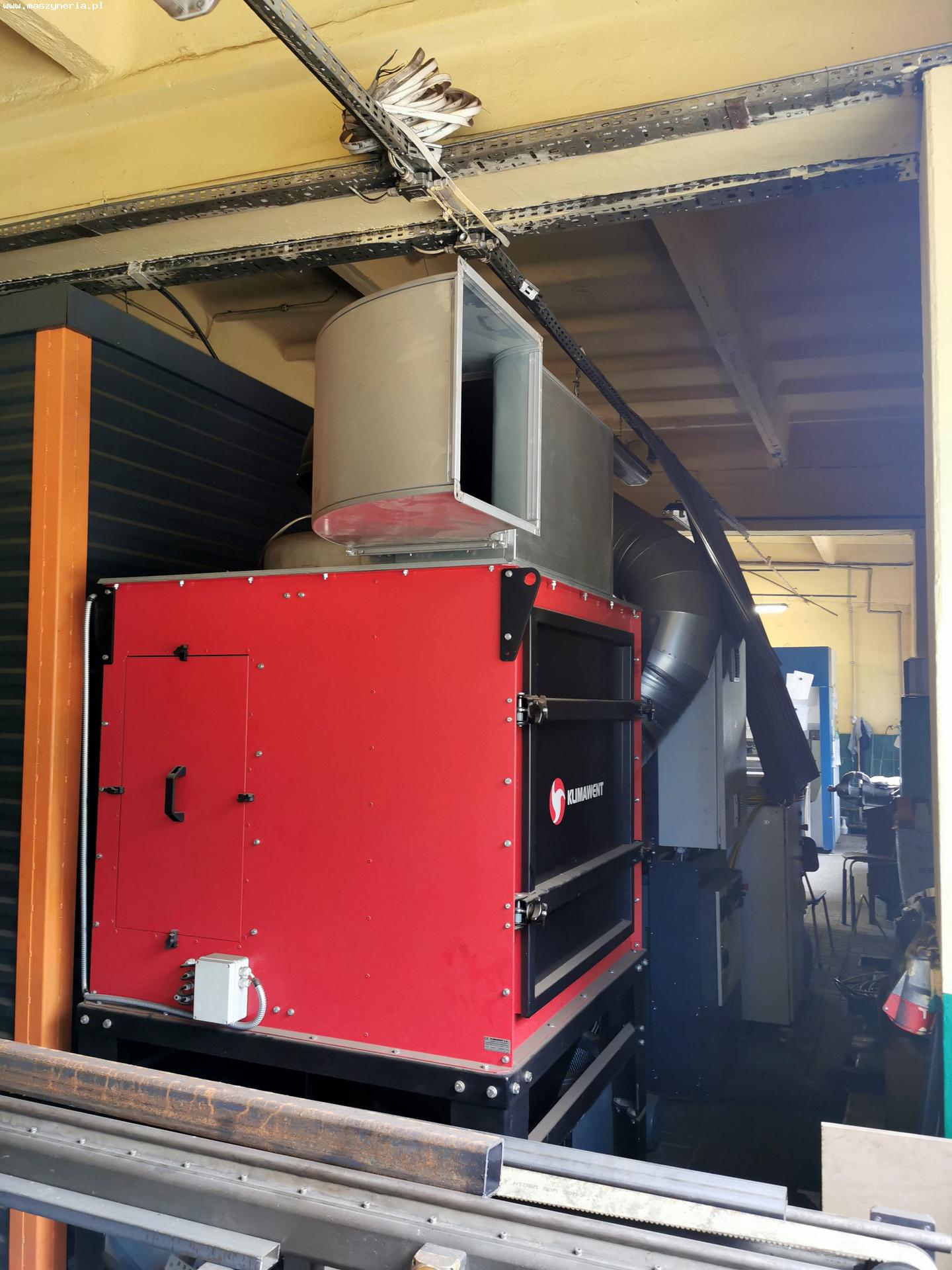

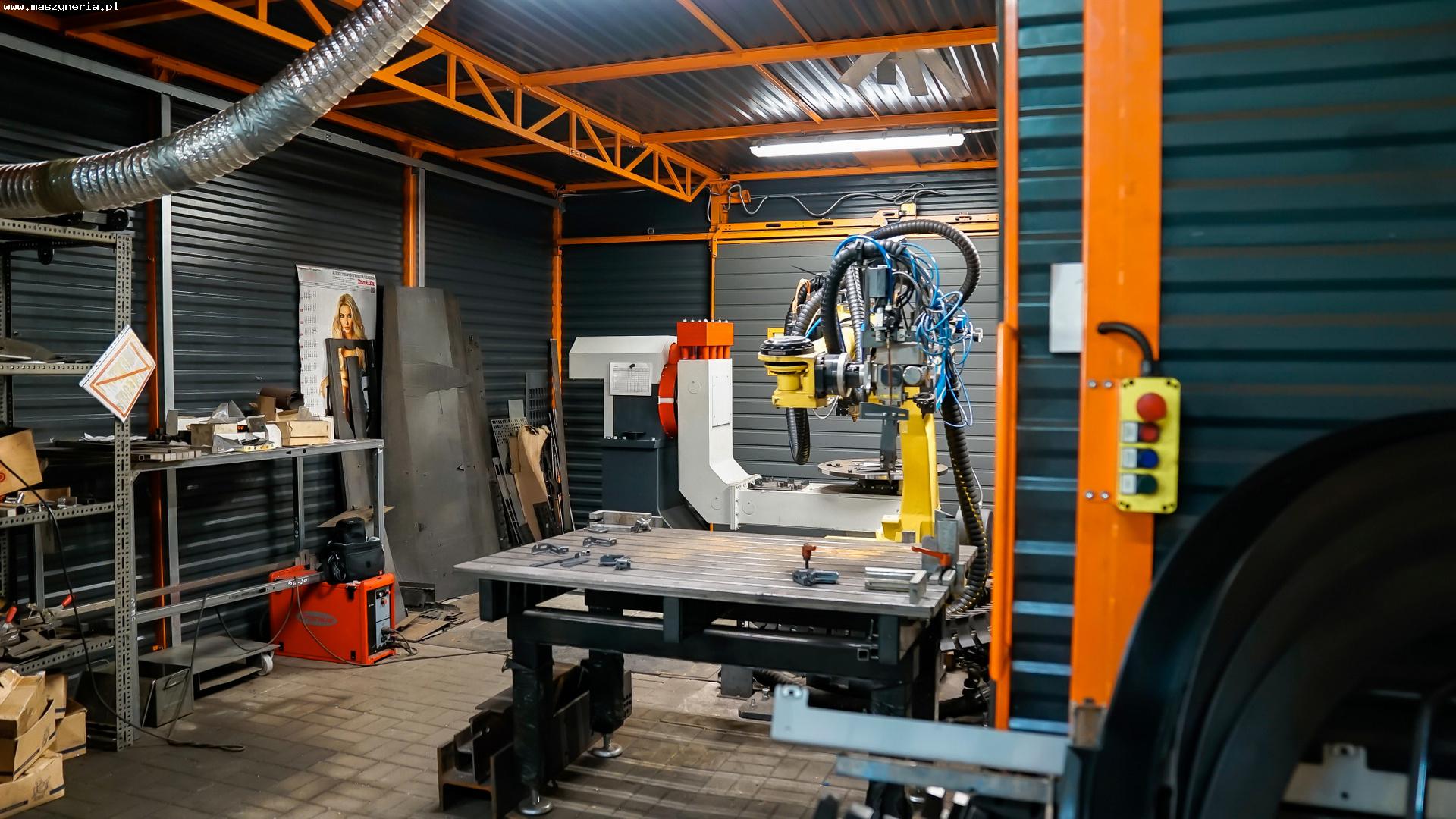

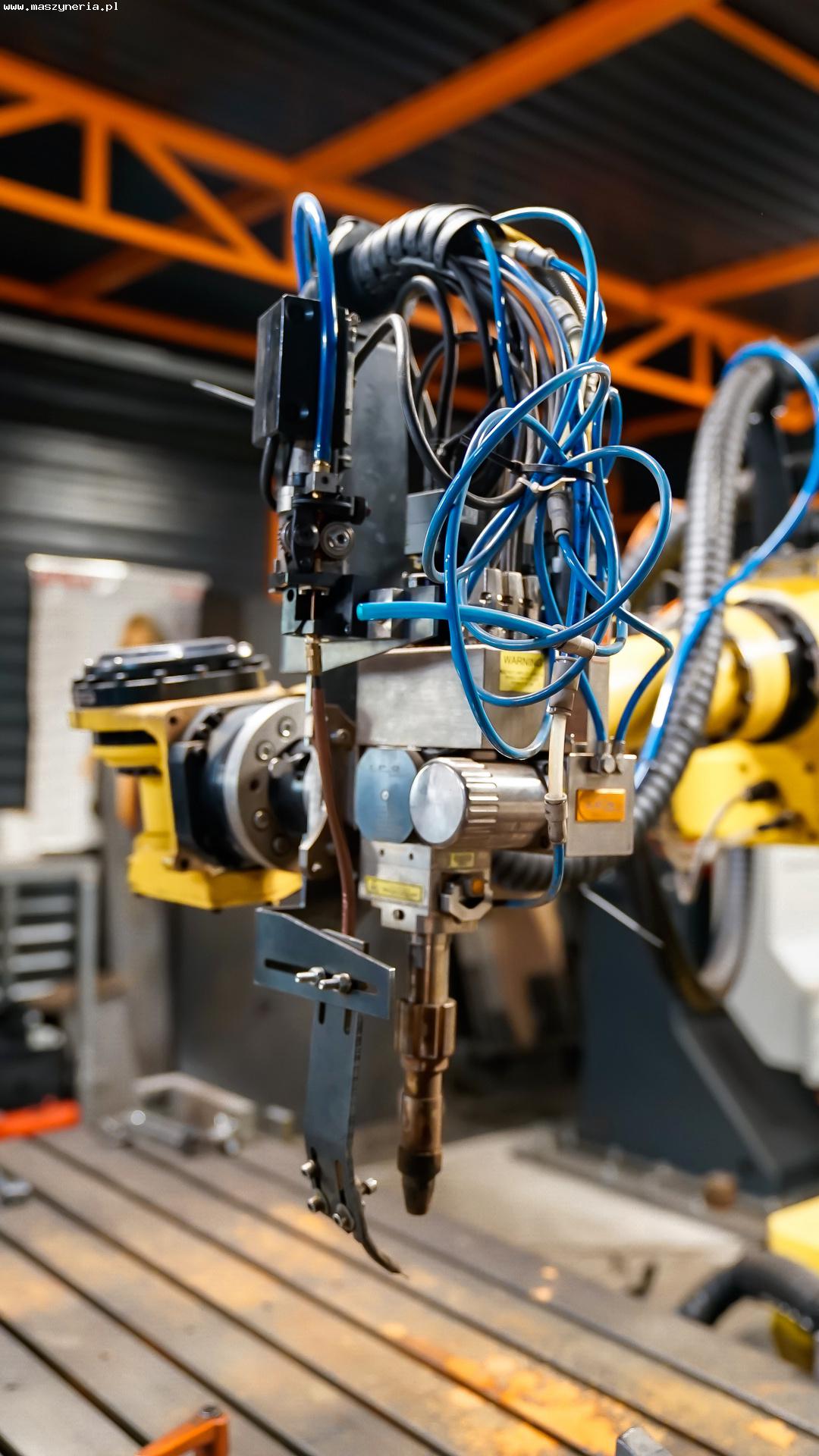

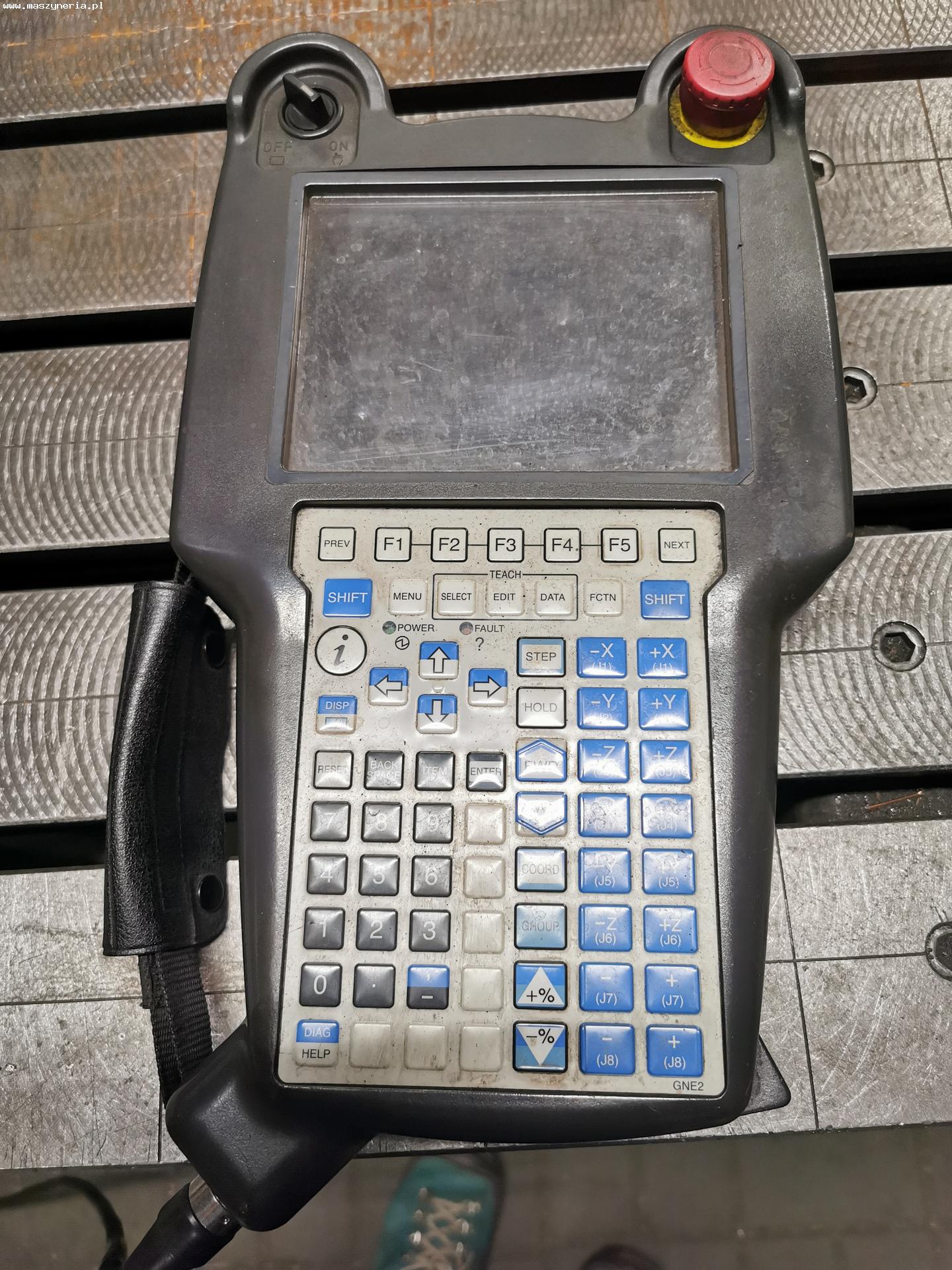

Stazione robotica per taglio e saldatura laser FANUC M-710iC/70 è stata costruita nel 2017. La stazione offerta è completa e comprende i seguenti componenti: robot industriale FANUC M-710iC, sorgente laser in fibra IPG YLS-4000-S2T, controllore FANUC SYSTEM R-30iB, tavola rotante a 2 posizioni con rotazione orizzontale, posizionatore a 2 assi di tipo “L”, sistema di cambio testa semiautomatico, testa di taglio laser HIGHYAG BIMO-FSC, testa di saldatura laser oscillante IPG Photonics FLW-D30 Vertical con telecamera HD, sistema di filtraggio KLIMAWENT UFO-4-M/N-1/R, alimentatore di filo (4 bobine e attrezzatura per filo da 0,8 mm e 0,6 mm), pendente di autoapprendimento portatile FANUC A05B-2255-C101, sistema di controllo, costruzione metallica con cabina. Dati tecnici del robot di saldatura FANUC M-710iC/70: numero di assi: 6, raggio d’azione del braccio: 2050 mm, carico utile massimo: 70 kg, gamma di movimento degli assi: – asse J1: 360°, asse J2: 225°, asse J3: 440°, asse J4: 720°, asse J5: 250°, asse J6: 720°, velocità di movimento dell’asse: asse J1: 160°/s, asse J2: 120°/s, asse J3: 120°/s, asse J4: 225°/s, asse J5: 225°/s, asse J6: 225°/s, sistema di misurazione del percorso assoluto, ripetibilità: ± 0,04 mm, consumo medio di energia: 2,5 kW, peso: 560 kg. Dati tecnici degli altri componenti della cella di saldatura: Sorgente laser a fibra IPG YLS-4000-S2T - tipo di laser: fibra, potenza laser: 4 kW (4000 W), lunghezza d’onda: ≥ 100 µm, corrente a pieno carico: 29,3 A, alimentazione: 3x 400-460 V; 50/60 Hz, dimensioni (L x P x A): 856 x 806 x 1206 mm, peso: 330 kg. Posizionatore a due assi di tipo “L” - diametro del disco: 800 mm, carico massimo: 15 kN, dimensioni massime del pezzo: ⌀ 2100 х 1000 mm, distanza tra il pavimento e la superficie frontale del disco: 920 mm, momento di ribaltamento massimo: 5 kNm, coppia massima (statica): 3 kNm, dimensioni (L x P x A): 2170 x 940 x 1430 mm, peso: 1250 kg. Tavola rotante a due posizioni: angolo di rotazione: ± 180°, carico massimo di ciascuna posizione: 500 kg, velocità di cambio posizione: 0-5 rpm, velocità di rotazione delle piastre: 0-16,5 rpm, distanza tra le piastre: 2200 mm, coppia massima del disco: 520 Nm, coppia massima dell’asse di indicizzazione: 1400 Nm, distanza tra il pavimento e l’asse di rotazione: 900 mm. Unità filtrante KLIMAWENT UFO-4-M/N-1/R: capacità: 6300 m3/h, potenza del motore: 5,5 kW, numero di filtri a cartuccia: 4 pz., diametro del filtro: ⌀ 380 mm, altezza del filtro: 660 mm, pressione dell’aria compressa richiesta: 0,6 MPa, vuoto massimo: 4200 Pa, consumo di aria compressa: 2,8 Nm3/h, capacità del contenitore della polvere: 72 dm3, diametro del raccordo di ingresso: ⌀ 500 mm, diametro ugello di scarico: 400 x 400 mm, diametro del raccordo dell’aria compressa: ⌀ 12 mm, livello di rumore: 72 dB(A), alimentazione: 3x 400 V; 50 Hz peso: 565 kg. Sistema di controllo: barriere fotoelettriche (2 pz.), pannello di controllo, fusibili automatici, interruttore principale, alimentazione: 24 V. Strutture metalliche con cabina: cella metallica chiusa con 3 porte, base del robot, struttura della tavola rotante, struttura del posizionatore a L, tavolo di saldatura, supporto e magazzino teste, supporti per accessori sul robot.
