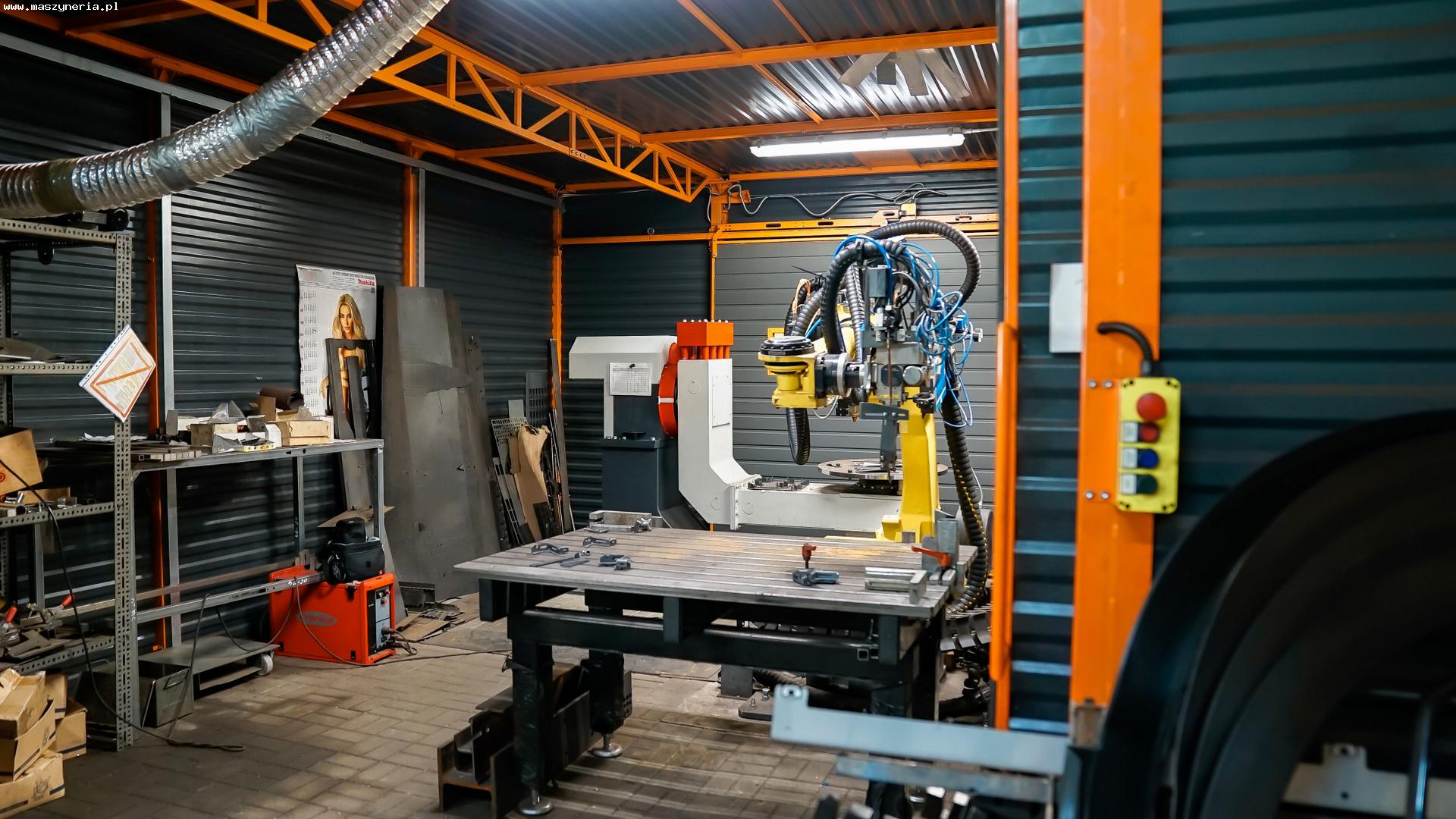

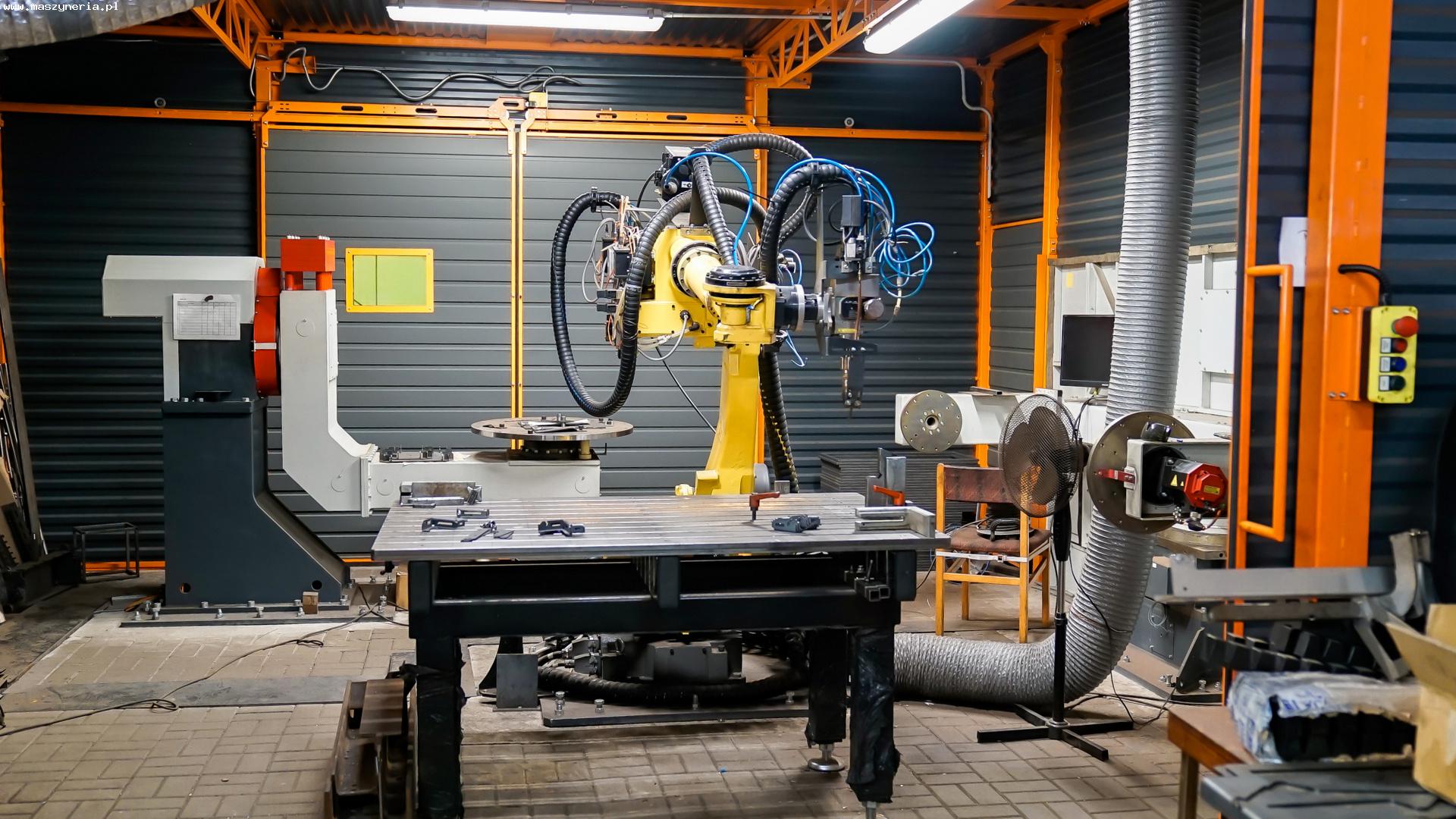

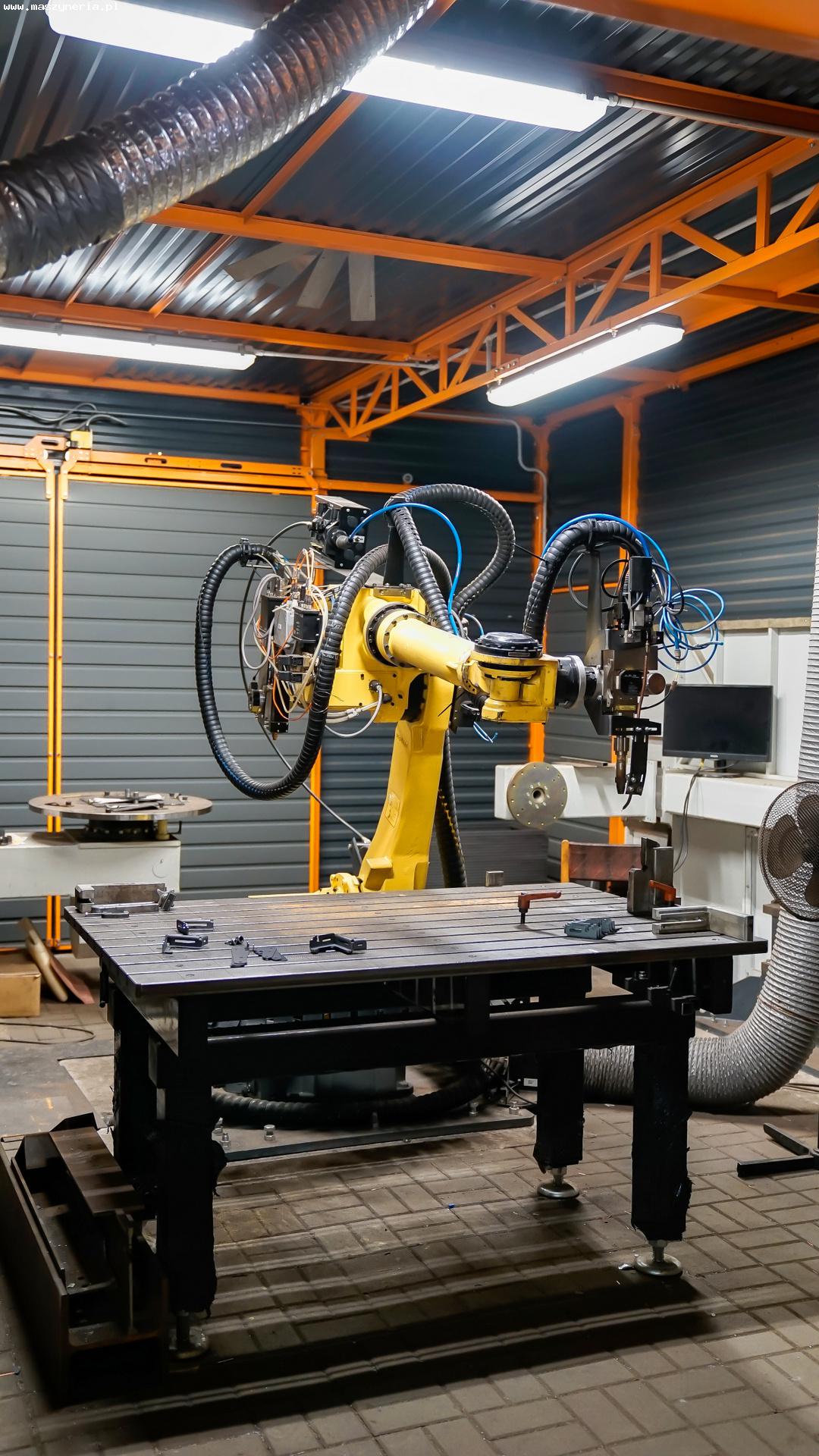

Stazione robotica per taglio e saldatura laser FANUC

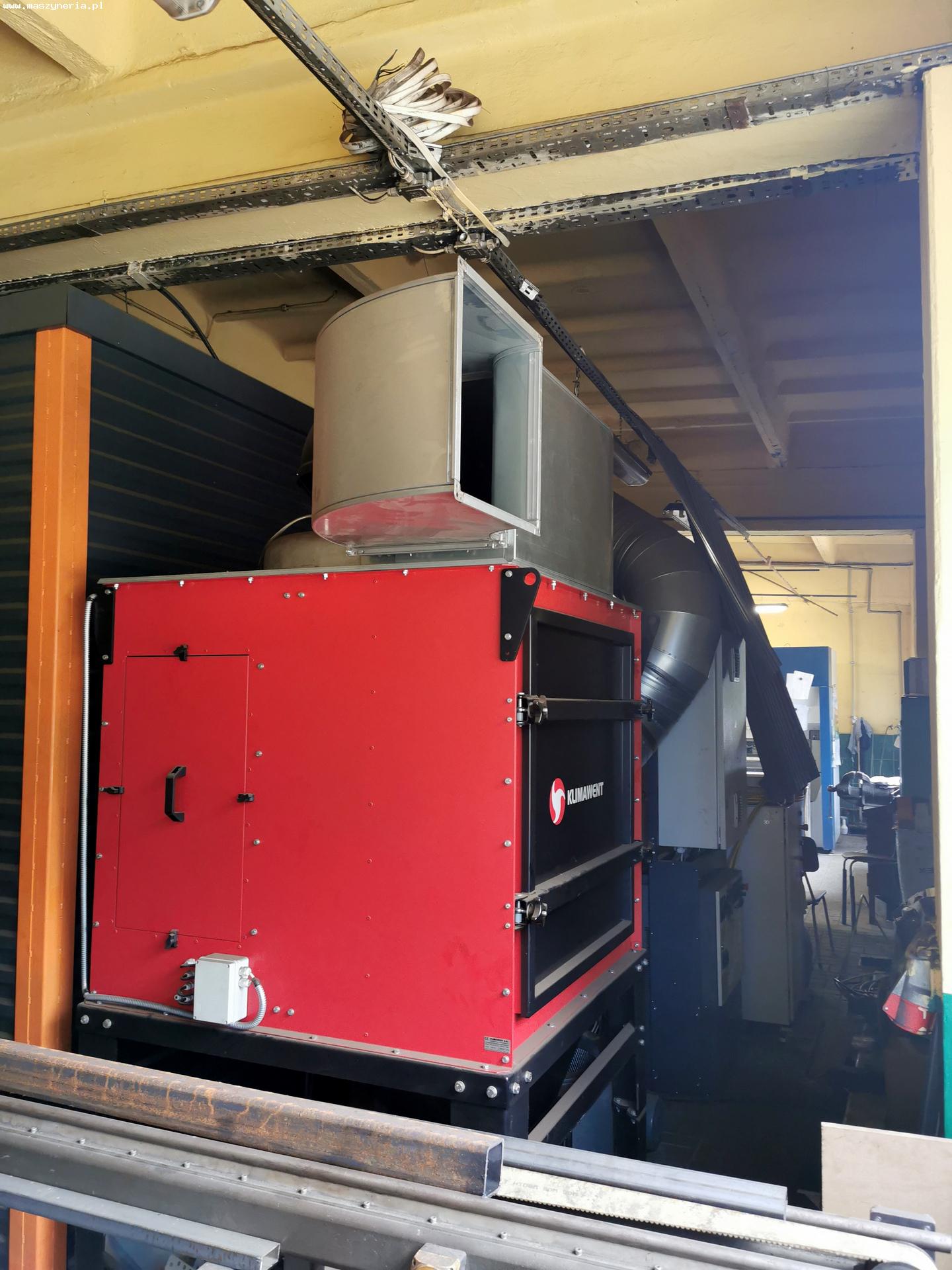

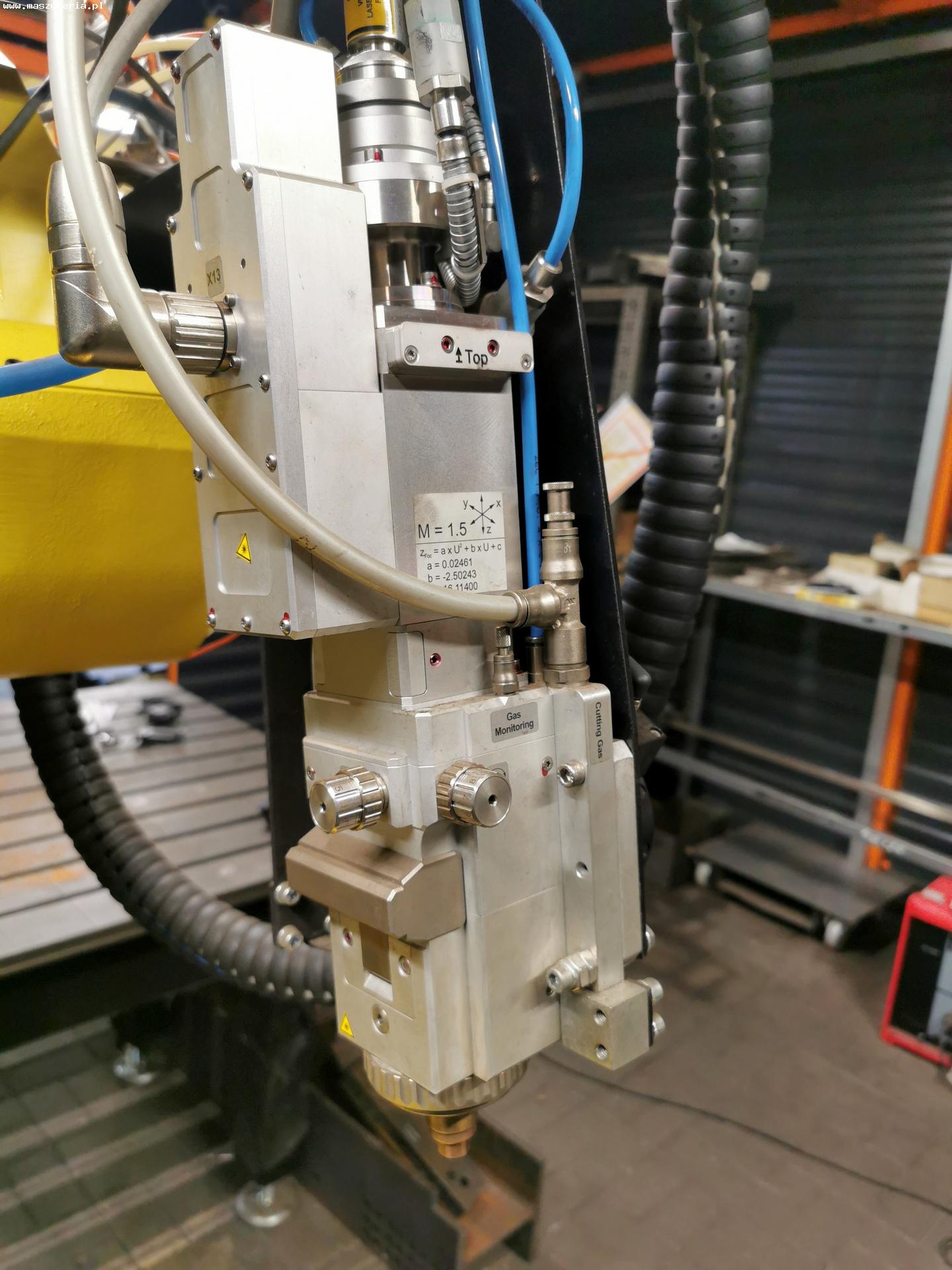

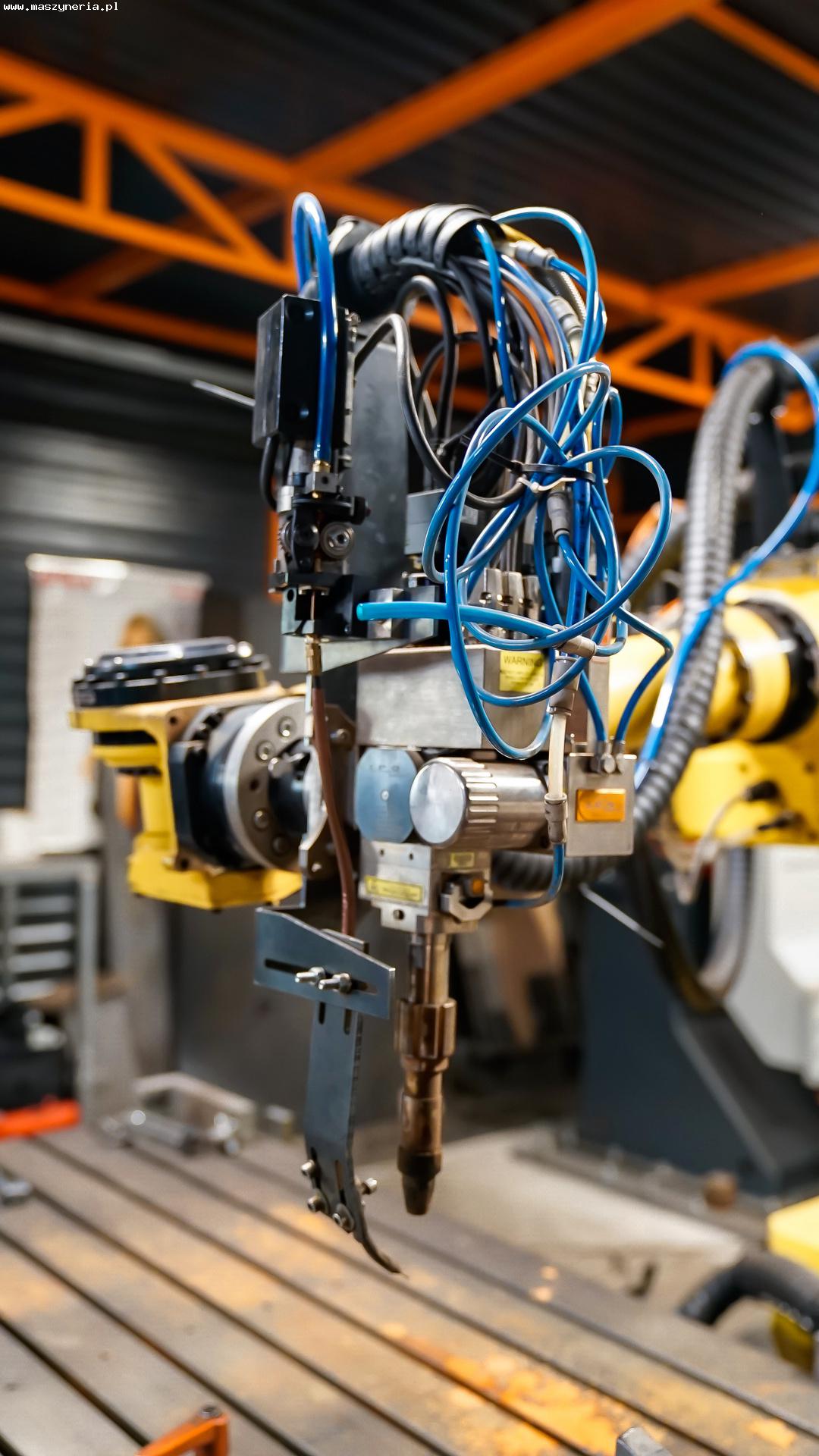

Stazione robotica per taglio e saldatura laser FANUC M-710iC/70 è stata costruita nel 2017. La stazione offerta è completa e comprende i seguenti componenti: – robot industriale FANUC M-710iC – sorgente laser in fibra IPG YLS-4000-S2T – controllore FANUC SYSTEM R-30iB – tavola rotante a 2 posizioni con rotazione orizzontale – posizionatore a 2 assi di tipo “L” – sistema di cambio testa semiautomatico – testa di taglio laser HIGHYAG BIMO-FSC – testa di saldatura laser oscillante IPG Photonics FLW-D30 Vertical con telecamera HD – sistema di filtraggio KLIMAWENT UFO-4-M/N-1/R – alimentatore di filo (4 bobine e attrezzatura per filo da 0,8 mm e 0,6 mm) – pendente di autoapprendimento portatile FANUC A05B-2255-C101 – sistema di controllo – costruzione metallica con cabina Dati tecnici del robot di saldatura FANUC M-710iC/70 - numero di assi: 6 - raggio d’azione del braccio: 2050 mm - carico utile massimo: 70 kg - gamma di movimento degli assi asse J1: 360° asse J2: 225° asse J3: 440° asse J4: 720° asse J5: 250° asse J6: 720° - velocità di movimento dell’asse asse J1: 160°/s asse J2: 120°/s asse J3: 120°/s asse J4: 225°/s asse J5: 225°/s asse J6: 225°/s - sistema di misurazione del percorso assoluto - ripetibilità: ± 0,04 mm - consumo medio di energia: 2,5 kW - peso: 560 kg Dati tecnici degli altri componenti della cella di saldatura Sorgente laser a fibra IPG YLS-4000-S2T - tipo di laser: fibra - potenza laser: 4 kW (4000 W) - lunghezza d’onda: ≥ 100 µm - corrente a pieno carico: 29,3 A - alimentazione: 3x 400-460 V; 50/60 Hz - dimensioni (L x P x A): 856 x 806 x 1206 mm - peso: 330 kg Posizionatore a due assi di tipo “L” - diametro del disco: 800 mm - carico massimo: 15 kN - dimensioni massime del pezzo: ⌀ 2100 х 1000 mm - distanza tra il pavimento e la superficie frontale del disco: 920 mm - momento di ribaltamento massimo: 5 kNm - coppia massima (statica): 3 kNm - dimensioni (L x P x A): 2170 x 940 x 1430 mm - peso: 1250 kg Tavola rotante a due posizioni - angolo di rotazione: ± 180° - carico massimo di ciascuna posizione: 500 kg - velocità di cambio posizione: 0-5 rpm - velocità di rotazione delle piastre: 0-16,5 rpm - distanza tra le piastre: 2200 mm - coppia massima del disco: 520 Nm - coppia massima dell’asse di indicizzazione: 1400 Nm - distanza tra il pavimento e l’asse di rotazione: 900 mm Unità filtrante KLIMAWENT UFO-4-M/N-1/R - capacità: 6300 m3/h - potenza del motore: 5,5 kW - numero di filtri a cartuccia: 4 pz. - diametro del filtro: ⌀ 380 mm - altezza del filtro: 660 mm - pressione dell’aria compressa richiesta: 0,6 MPa - vuoto massimo: 4200 Pa - consumo di aria compressa: 2,8 Nm3/h - capacità del contenitore della polvere: 72 dm3 - diametro del raccordo di ingresso: ⌀ 500 mm - diametro ugello di scarico: 400 x 400 mm - diametro del raccordo dell’aria compressa: ⌀ 12 mm - livello di rumore: 72 dB(A) - alimentazione: 3x 400 V; 50 Hz - peso: 565 kg Sistema di controllo - barriere fotoelettriche (2 pz.) - pannello di controllo - fusibili automatici - interruttore principale - alimentazione: 24 V Strutture metalliche con cabina - cella metallica chiusa con 3 porte - base del robot - struttura della tavola rotante - struttura del posizionatore a L - tavolo di saldatura - supporto e magazzino teste - supporti per accessori sul robot
