Stazione di saldatura robotizzata KUKA KR 30 L16-2

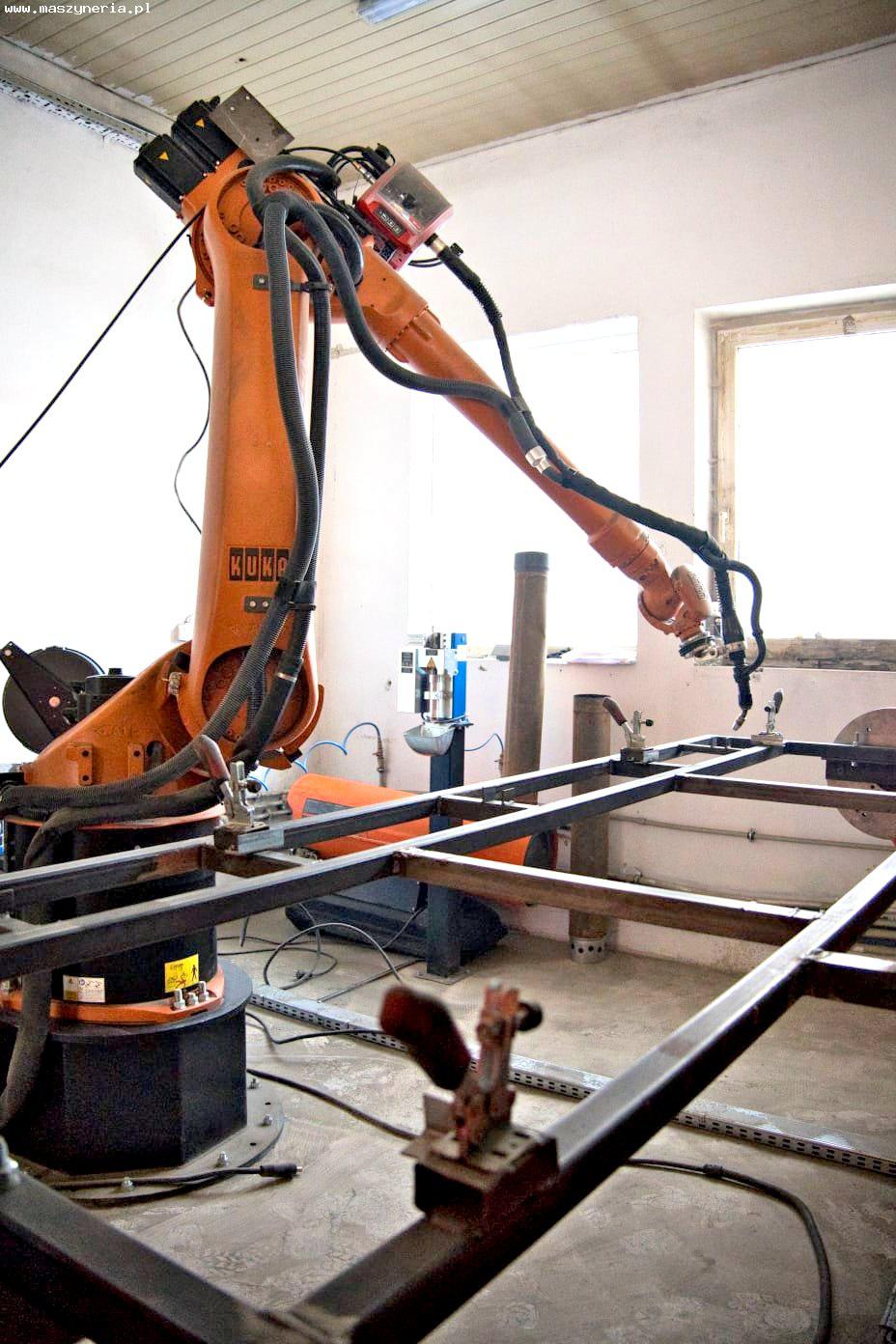

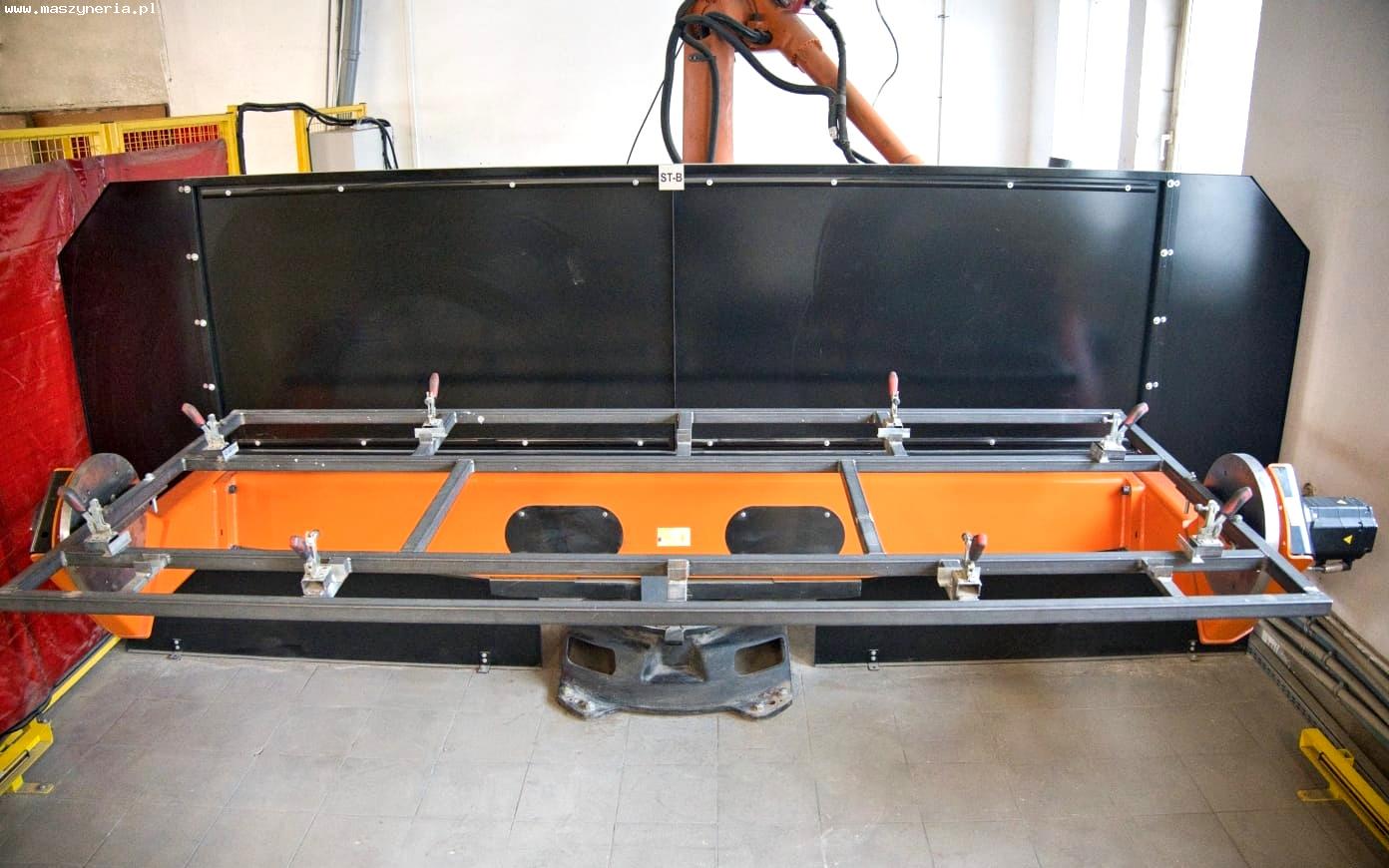

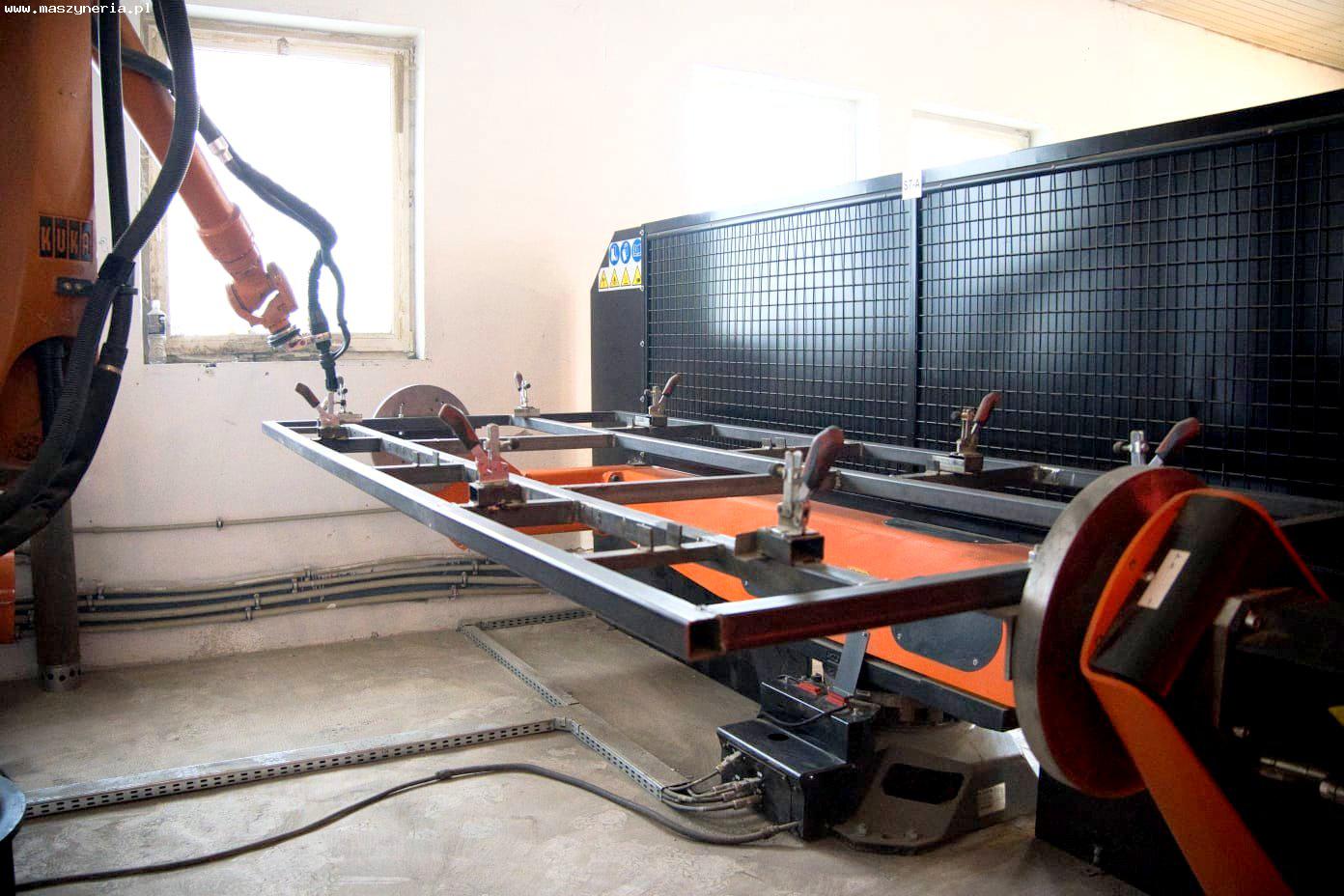

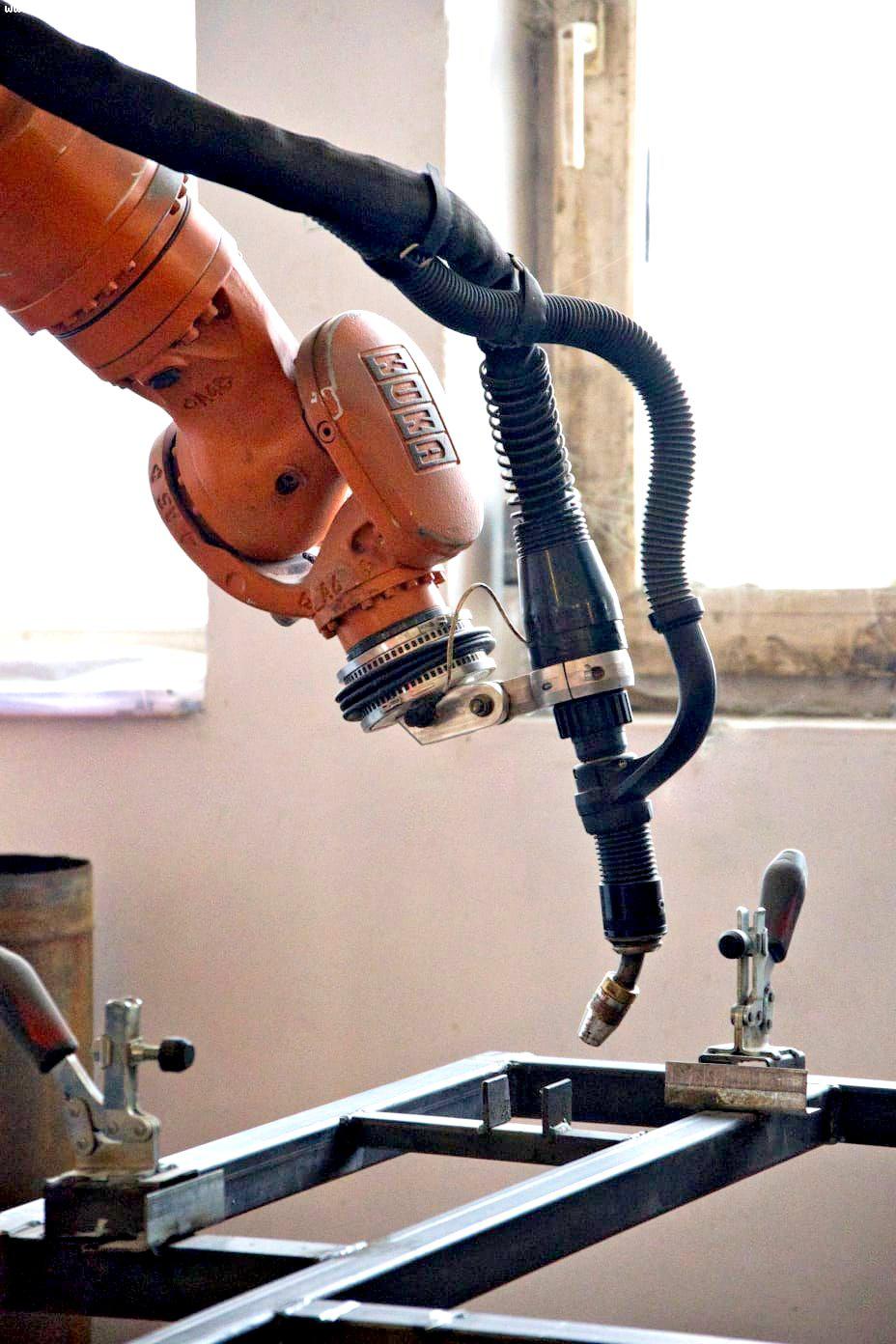

Stazione di saldatura robotizzata KUKA KR 30 L16-2 è stata costruita nel 2017 in Germania da KUKA Roboter GmbH. La stazione di saldatura è completamente completa ed è composta dai seguenti componenti: – braccio del robot: KUKA KR30 L16-2 – controllore: KUKA KR-C4 – saldatrice: FRONIUS TPS 400i Pulse – posizionatore di saldatura a 3 assi e 2 stazioni – alimentatore di filo di saldatura: FRONIUS WF 25i – stazione di pulizia della torcia: THIELMANN BRG-2000 D – torcia con raffreddamento ad acqua: FRONIUS MTB 330i – tubo di saldatura: FRONIUS MHP 500i – cella di saldatura KP3-V2H500-L3000 con porte di servizio e barriere fotoelettriche Caratteristiche tecniche delle singole parti della stazione di saldatura KUKA KR 30 L16-2 Robot di saldatura - numero di assi: 6 - carico utile massimo: 16 kg - portata massima del braccio: 3102 mm - software KUKA.ArcTech per la saldatura a gas inerte automatizzata - unità di comando portatile KUKA SmartPAD (pendant) - peso della macchina KR 30 L16-2: circa 700 kg Saldatrice - pacchetto Welding Package Pulse – saldatura ad arco pulsato per un controllo degli spruzzi e una stabilità dell’arco notevolmente migliorati - pacchetto Welding Package Standard – saldatura ad arco corto e spray - interfaccia di comunicazione per l’integrazione con il robot - set completo di tubi e attrezzature per la saldatura Posizionatore di saldatura - numero di assi: 3 - lunghezza di lavoro: 3000 mm - larghezza di lavoro: 1600 mm - angolo di rotazione: 180° - due stazioni di lavoro indipendenti - possibilità di montare un utensile o un supporto di saldatura - servoazionamenti su tutti gli assi Cella di saldatura - recinzione di sicurezza completa con porte di servizio - barriere fotoelettriche - dimensioni esterne approssimative (L x L x A): 4800 x 7800 x 2800 mm
