Stazione di saldatura robotica FANUC Arc Mate 100iC

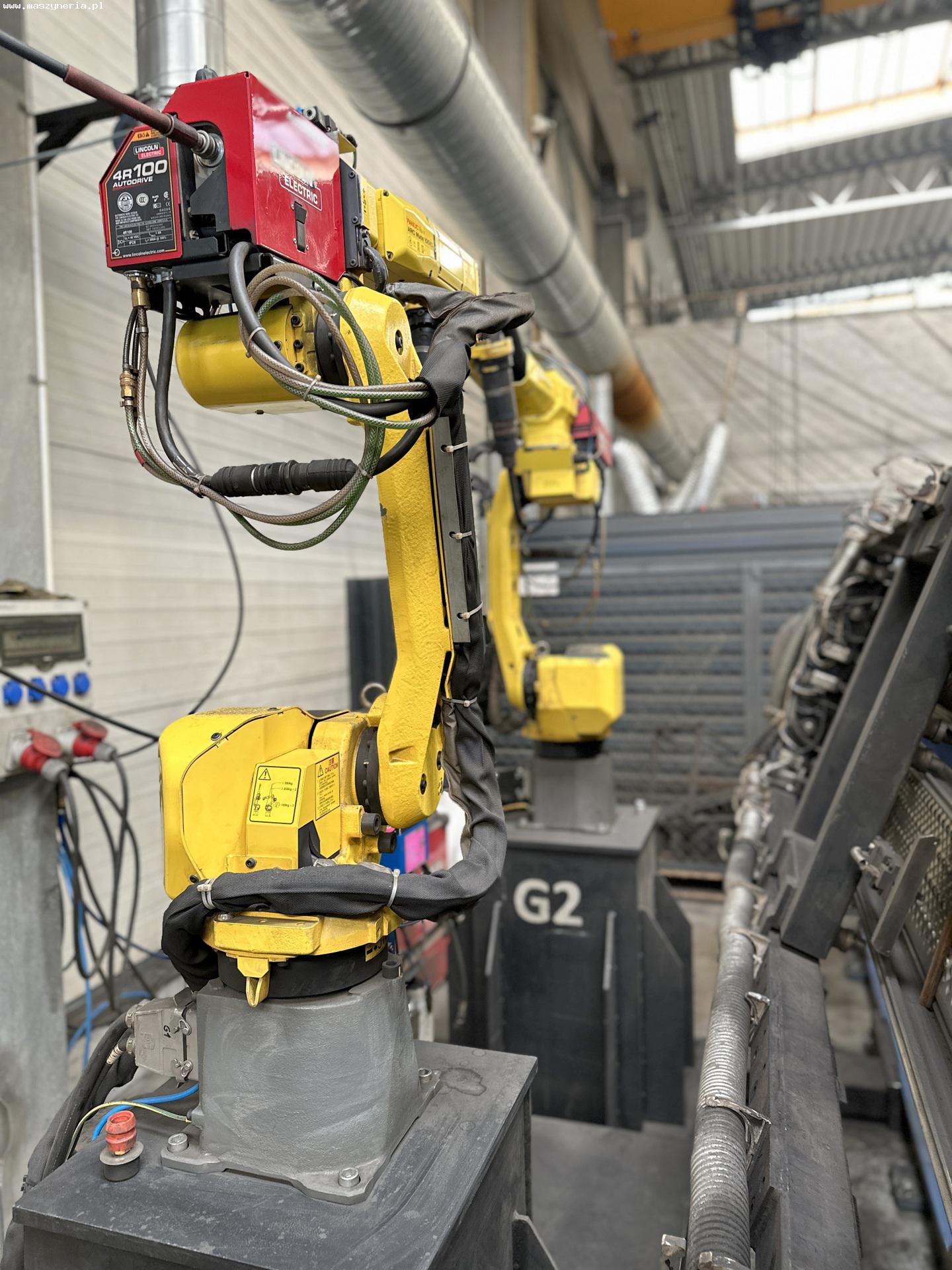

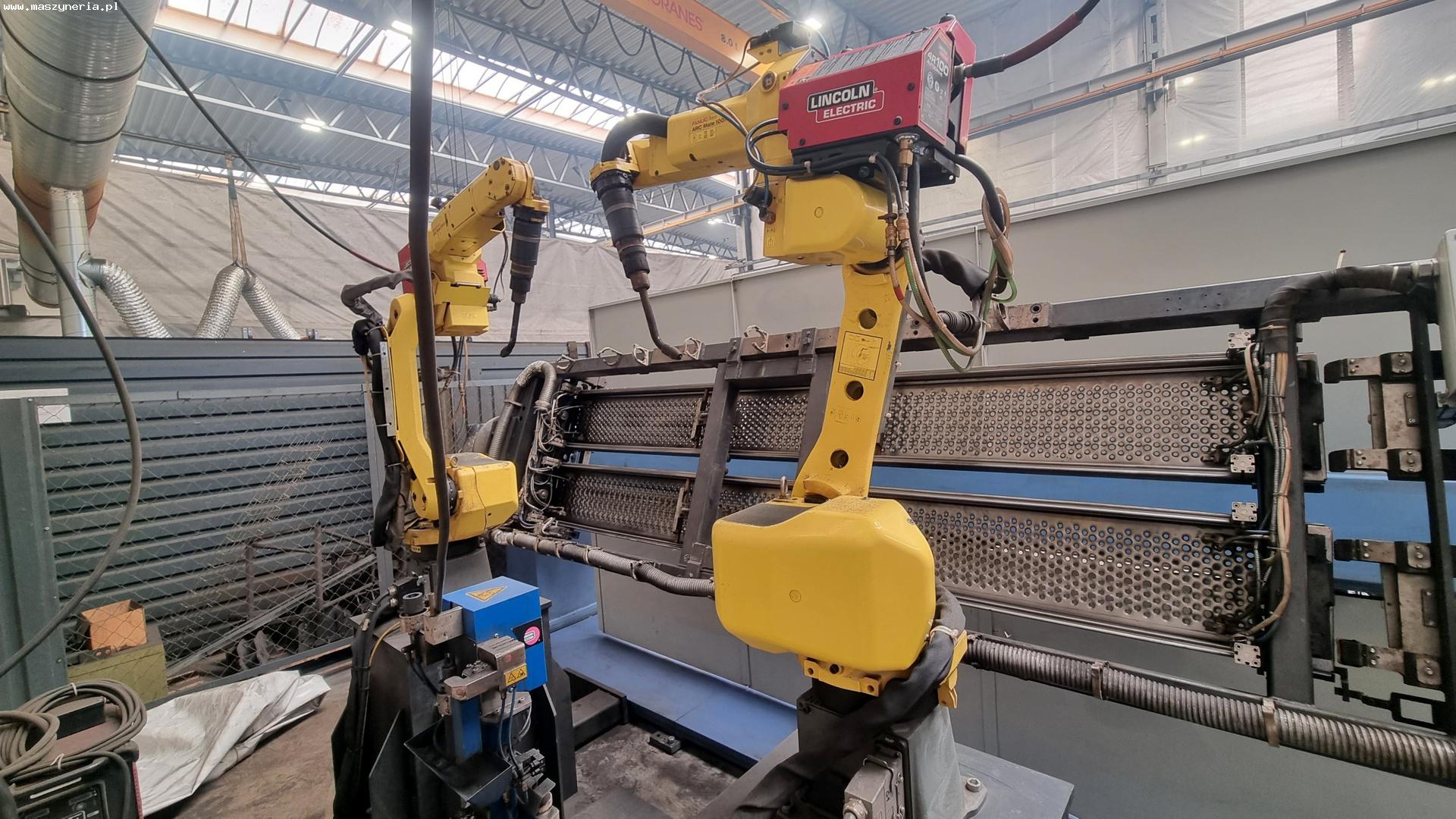

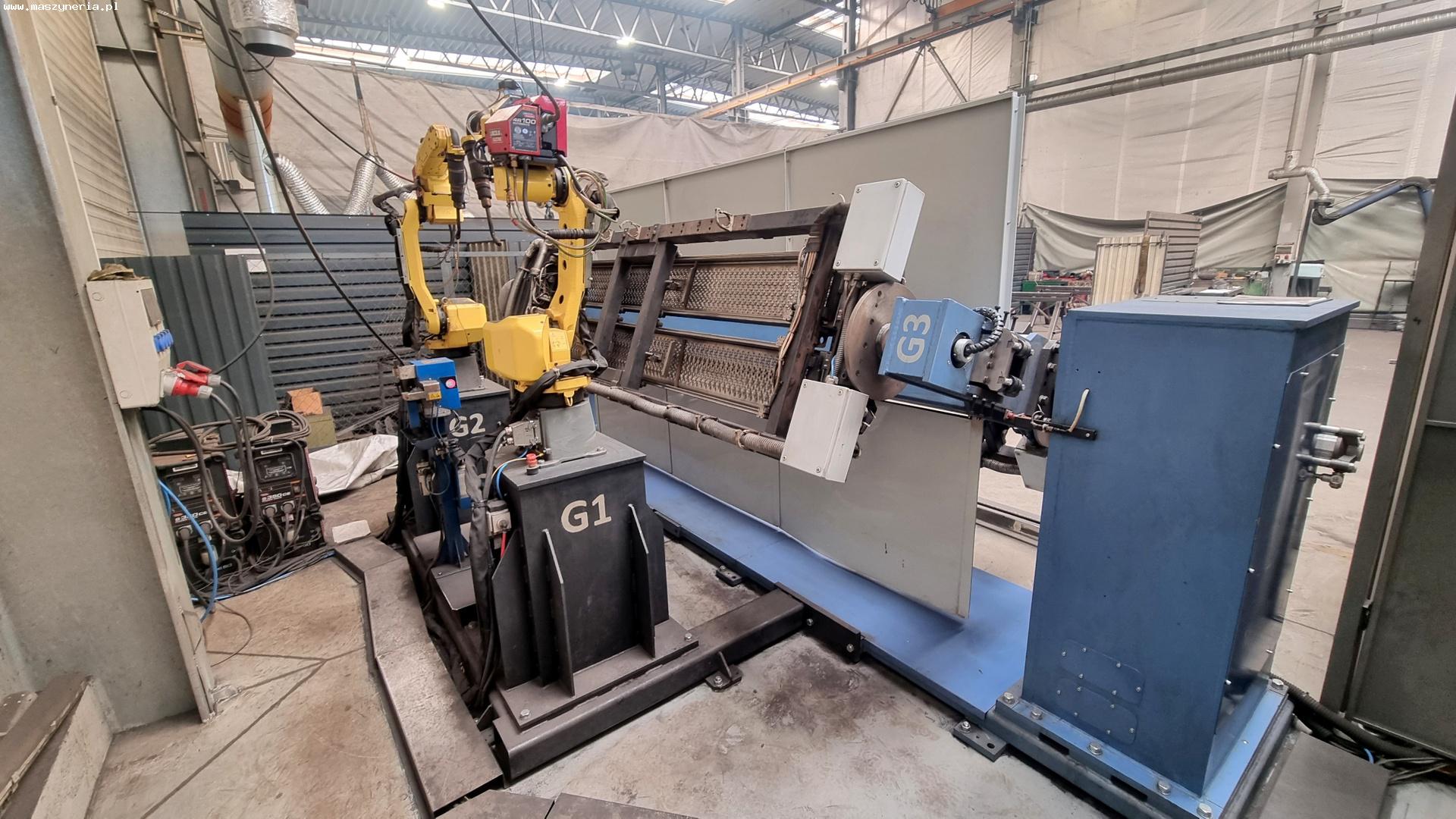

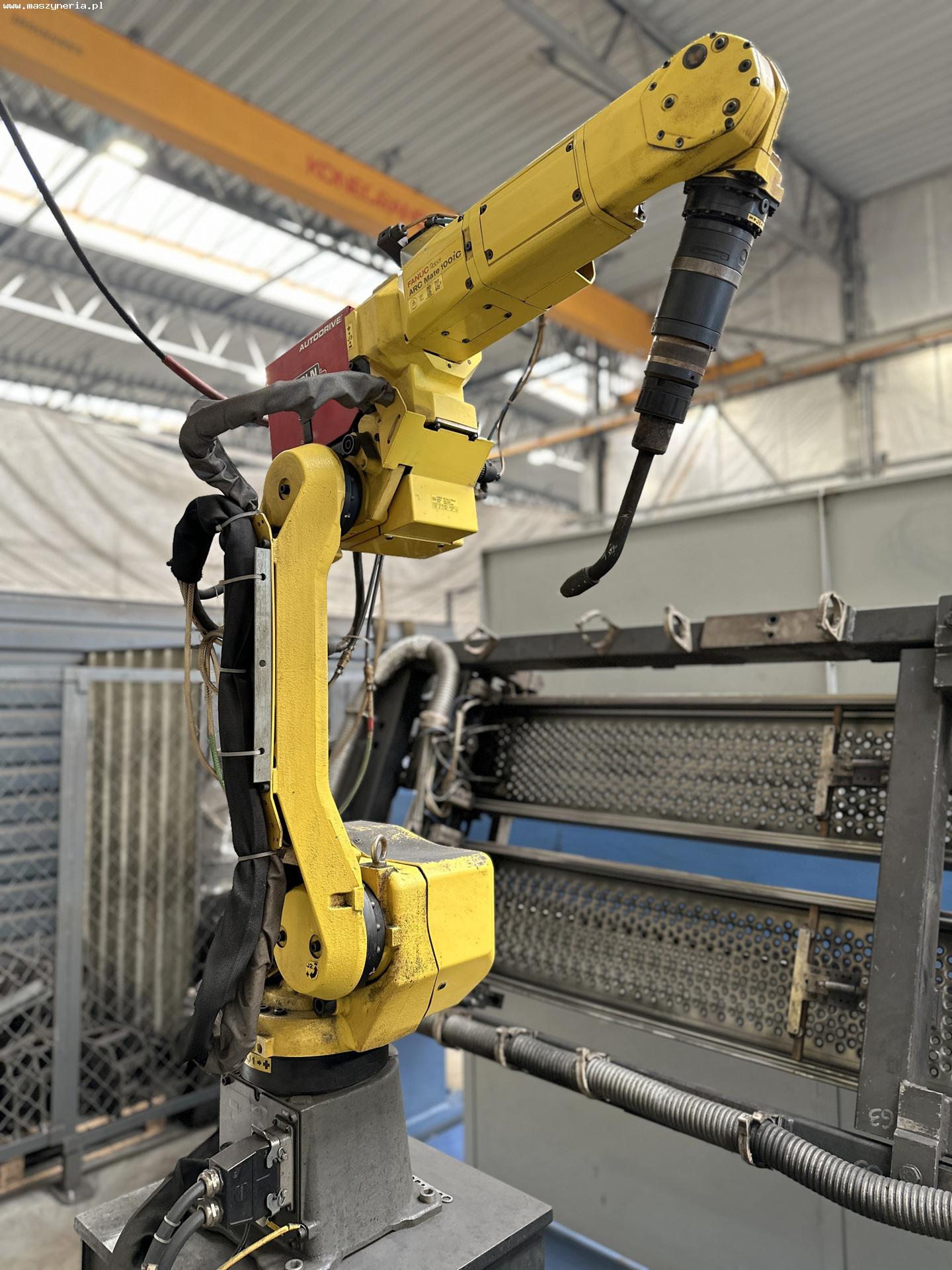

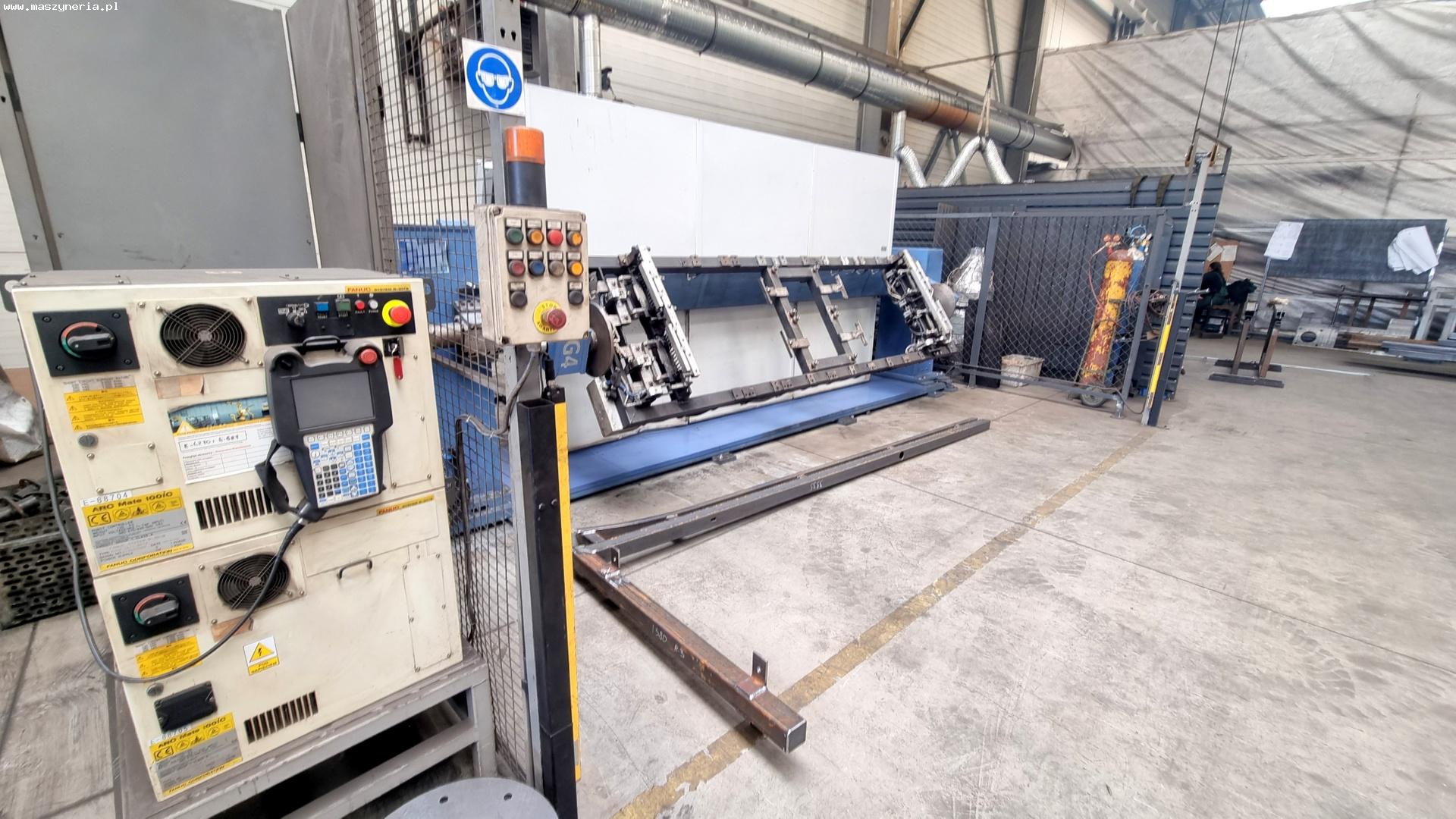

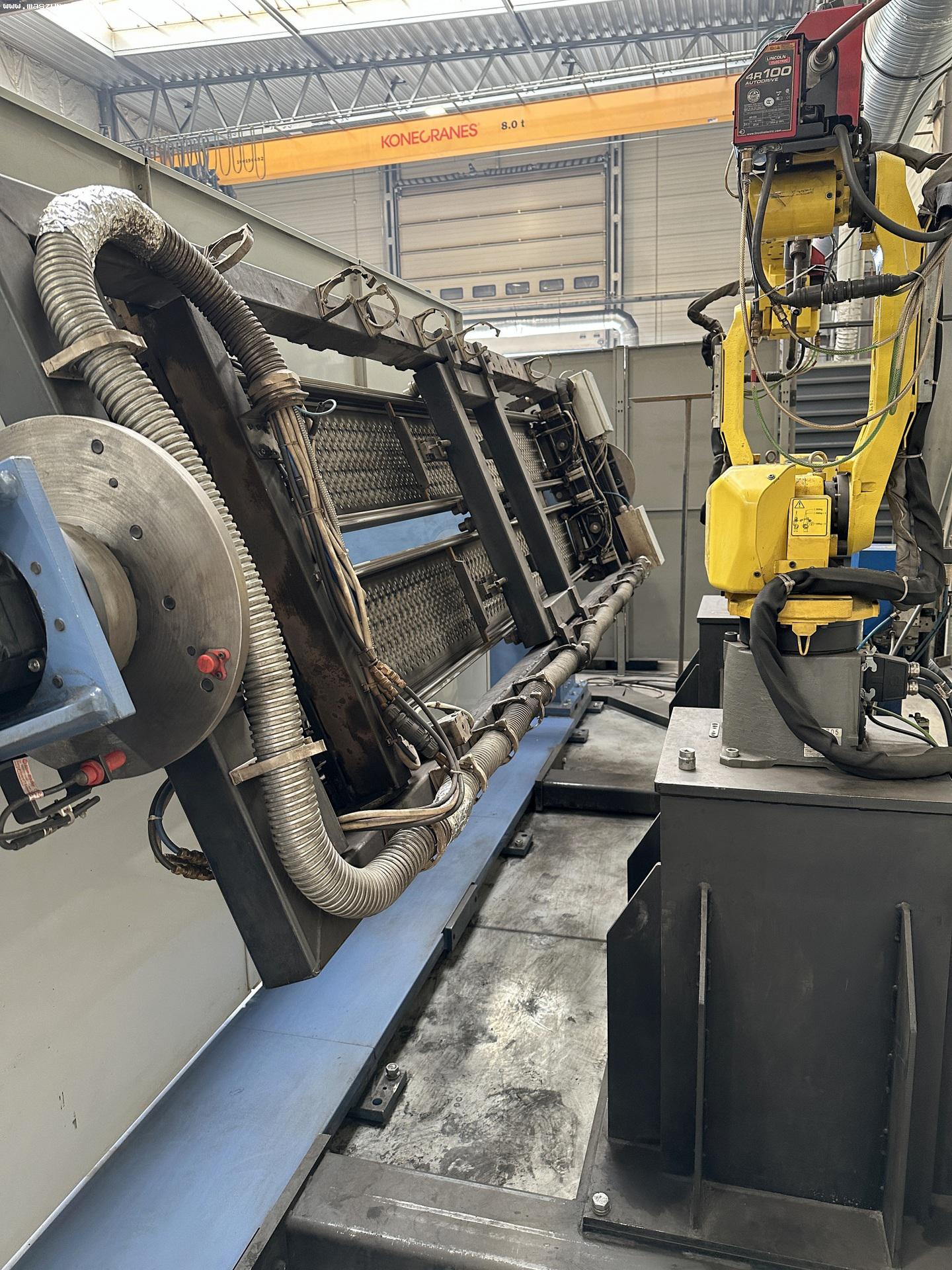

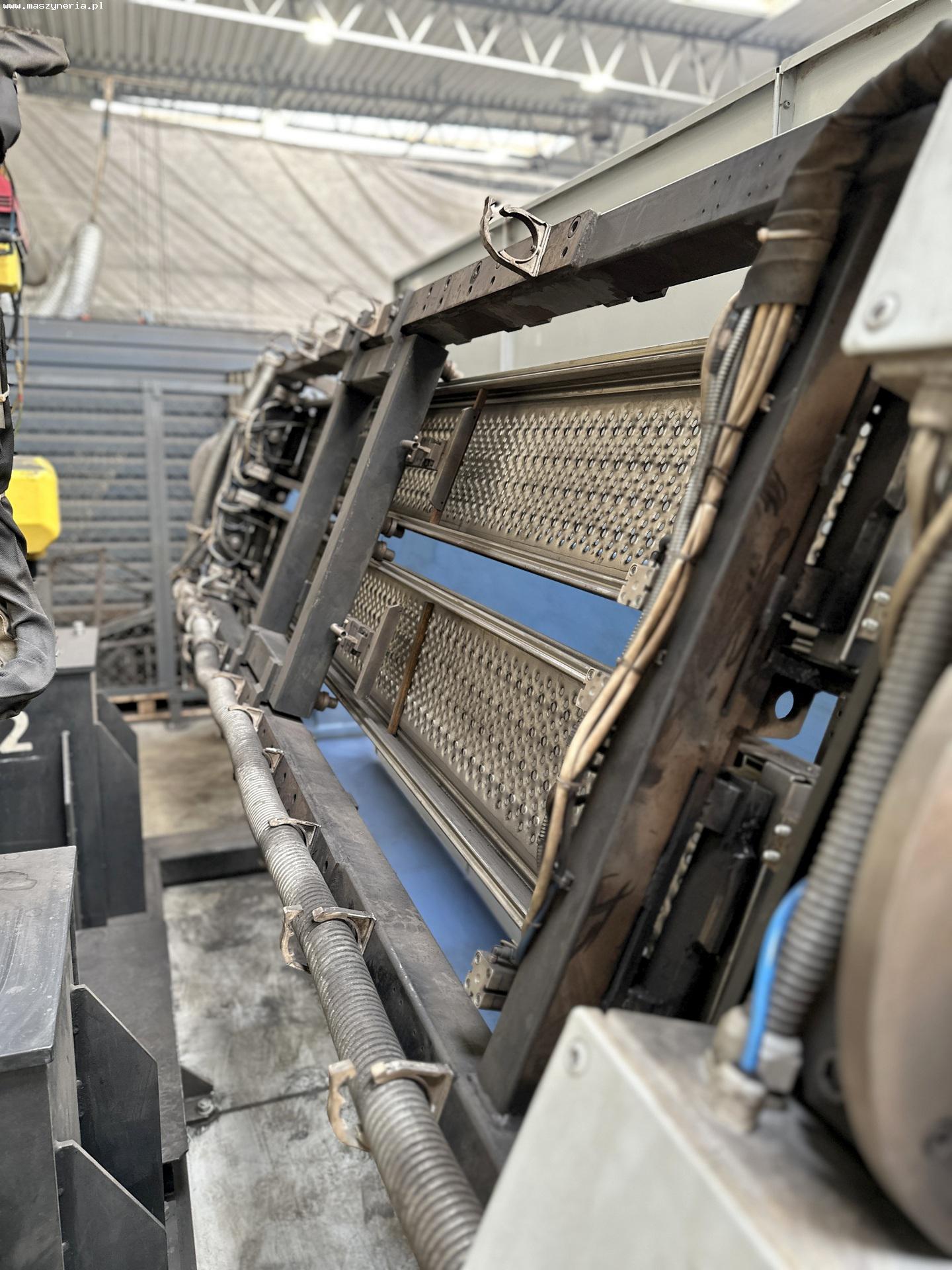

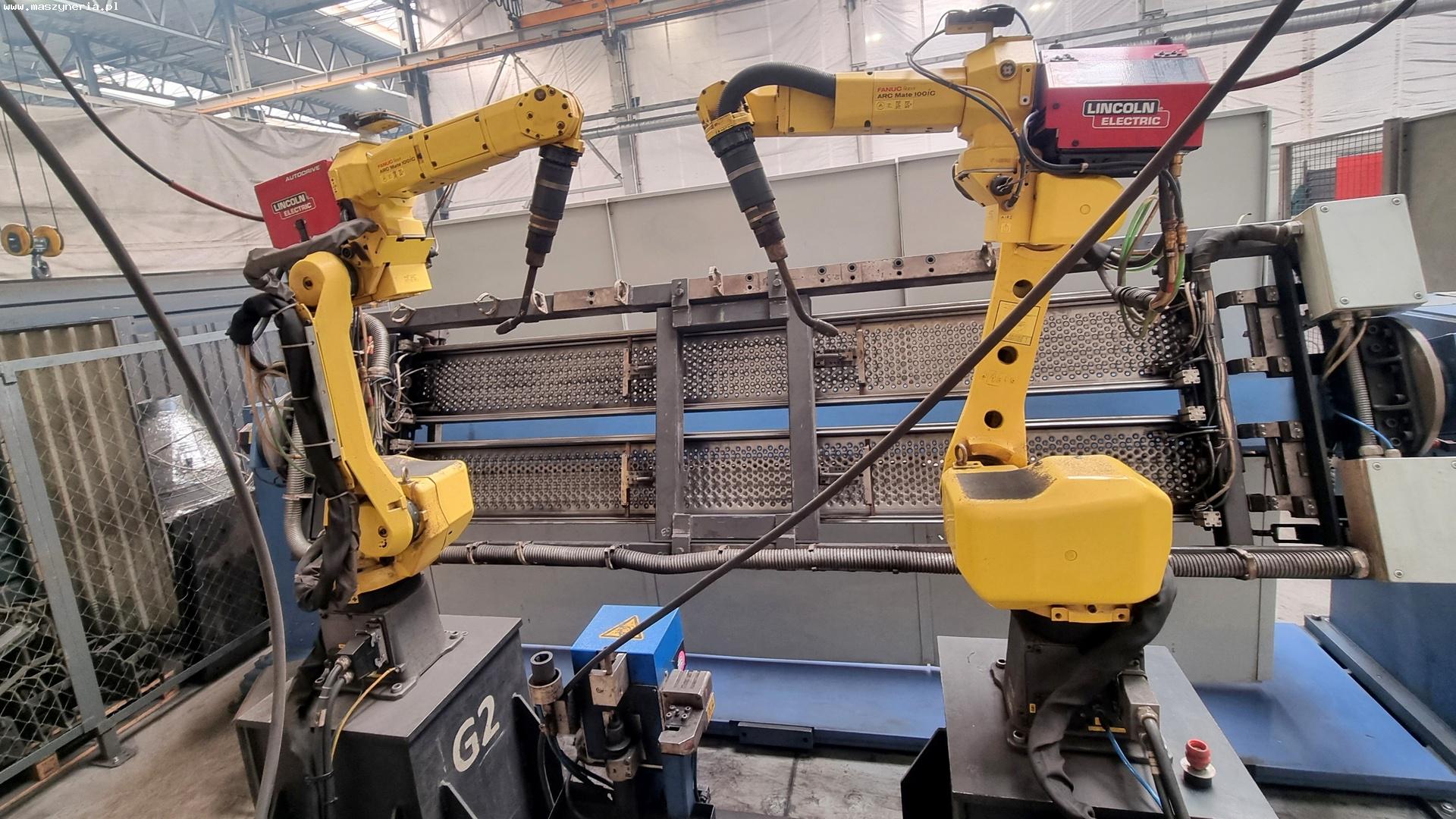

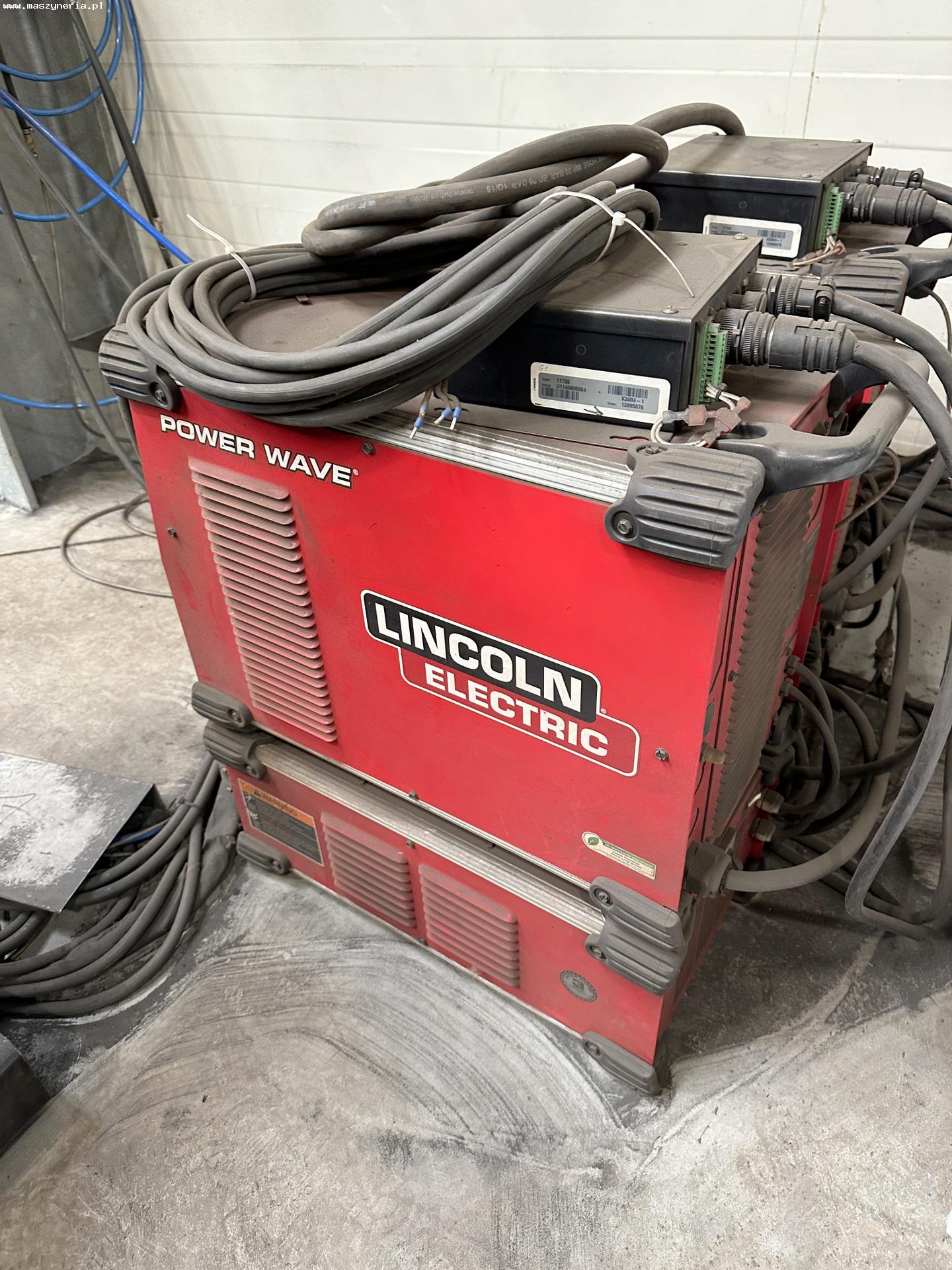

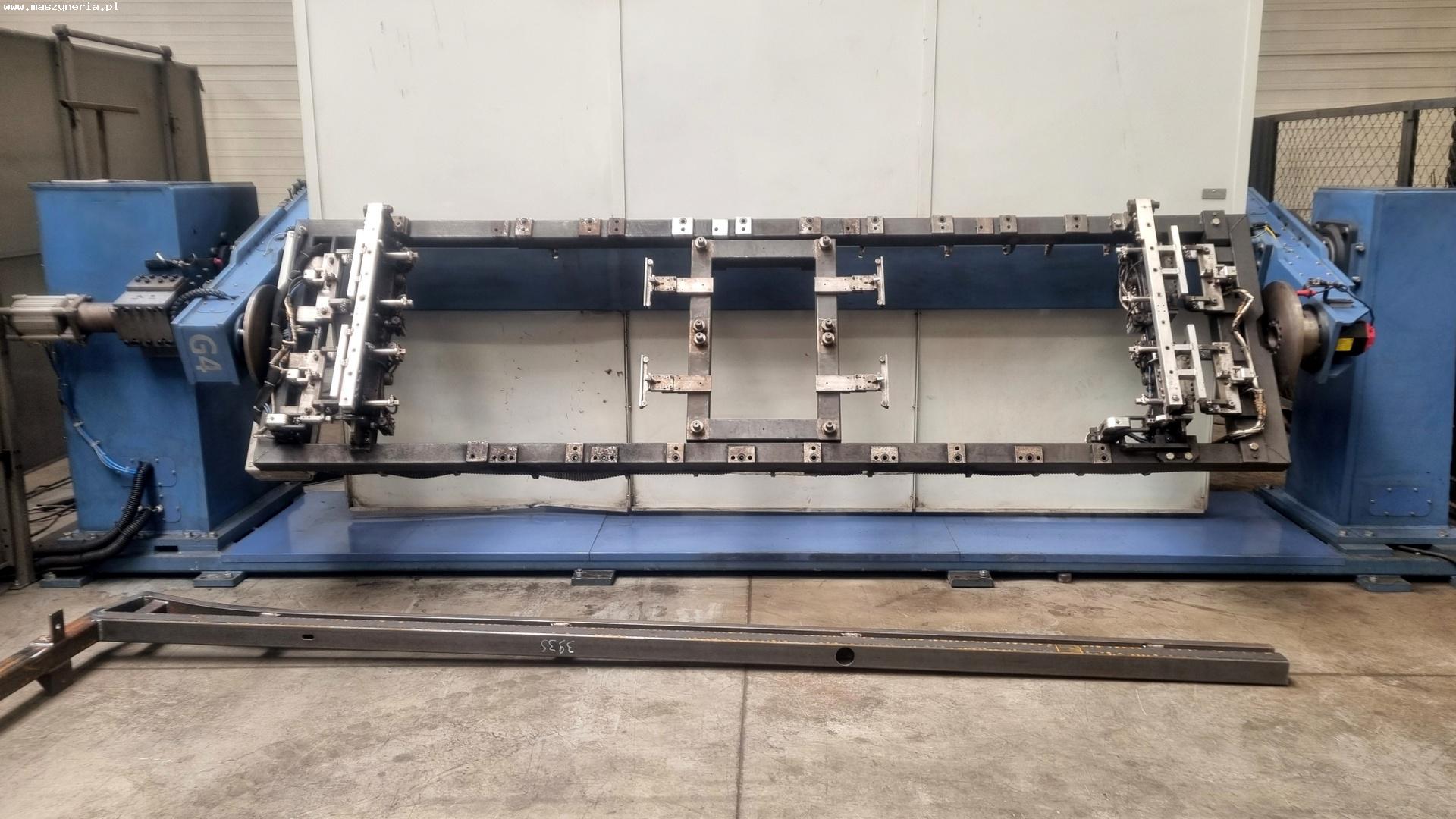

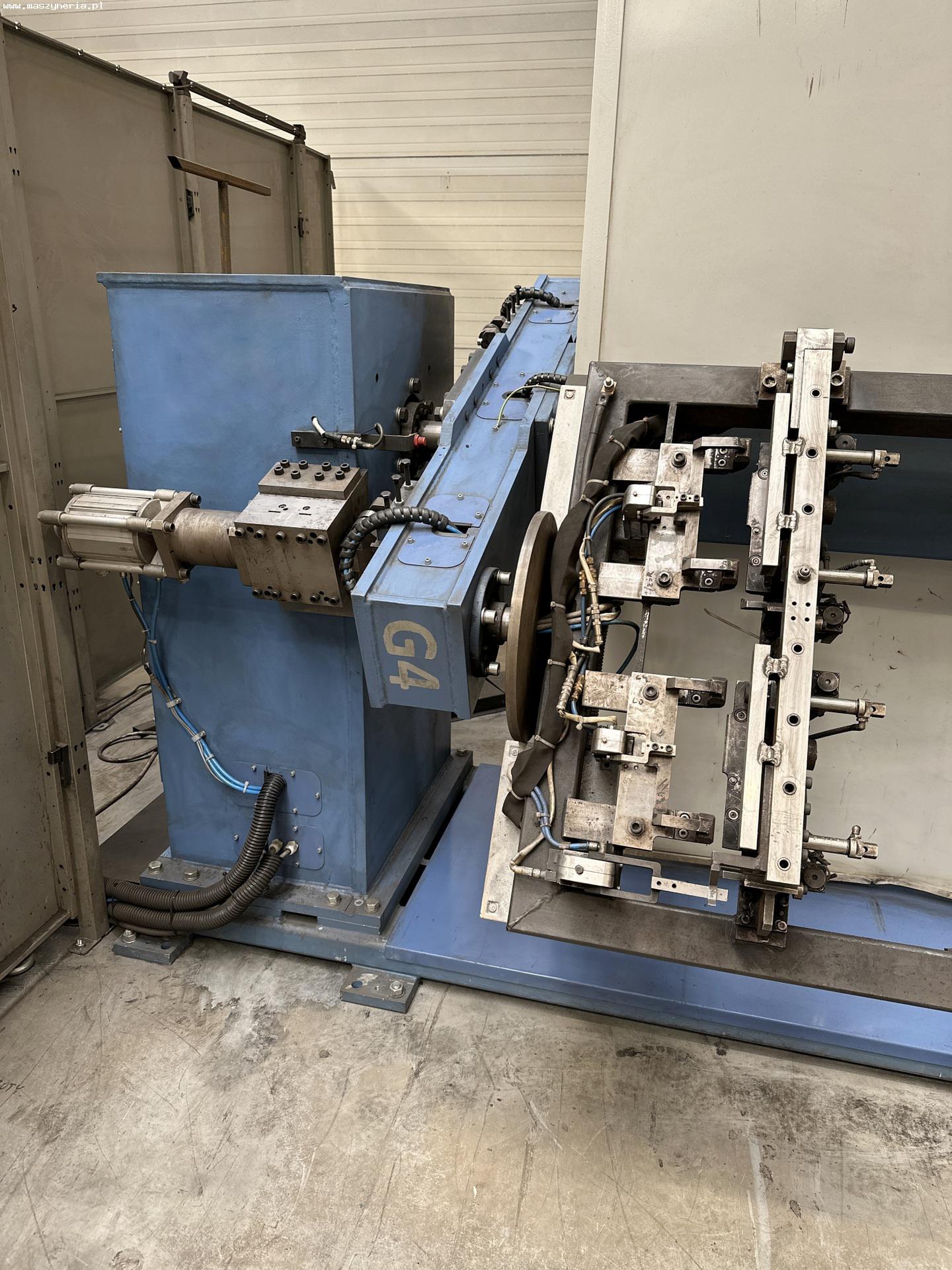

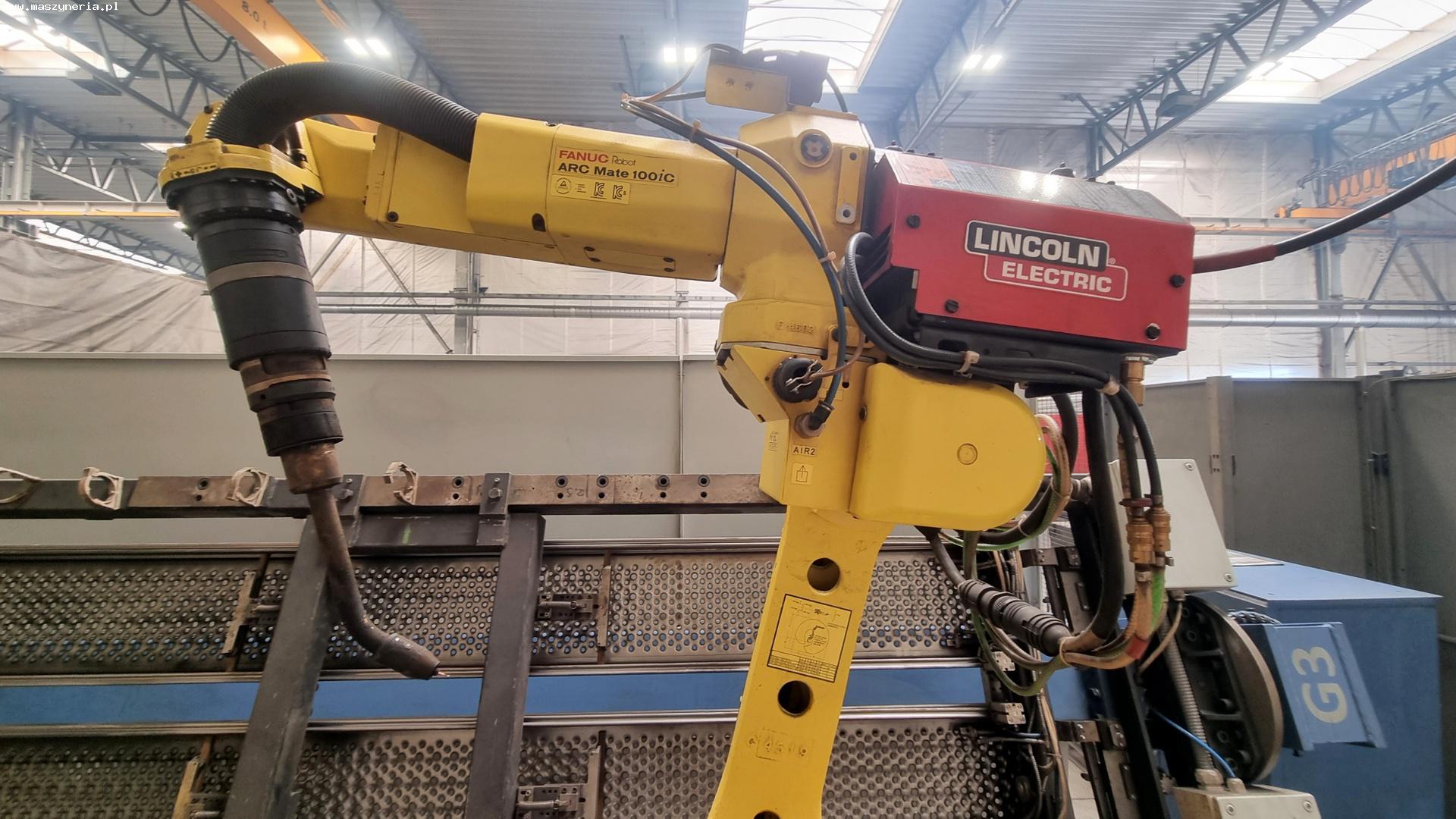

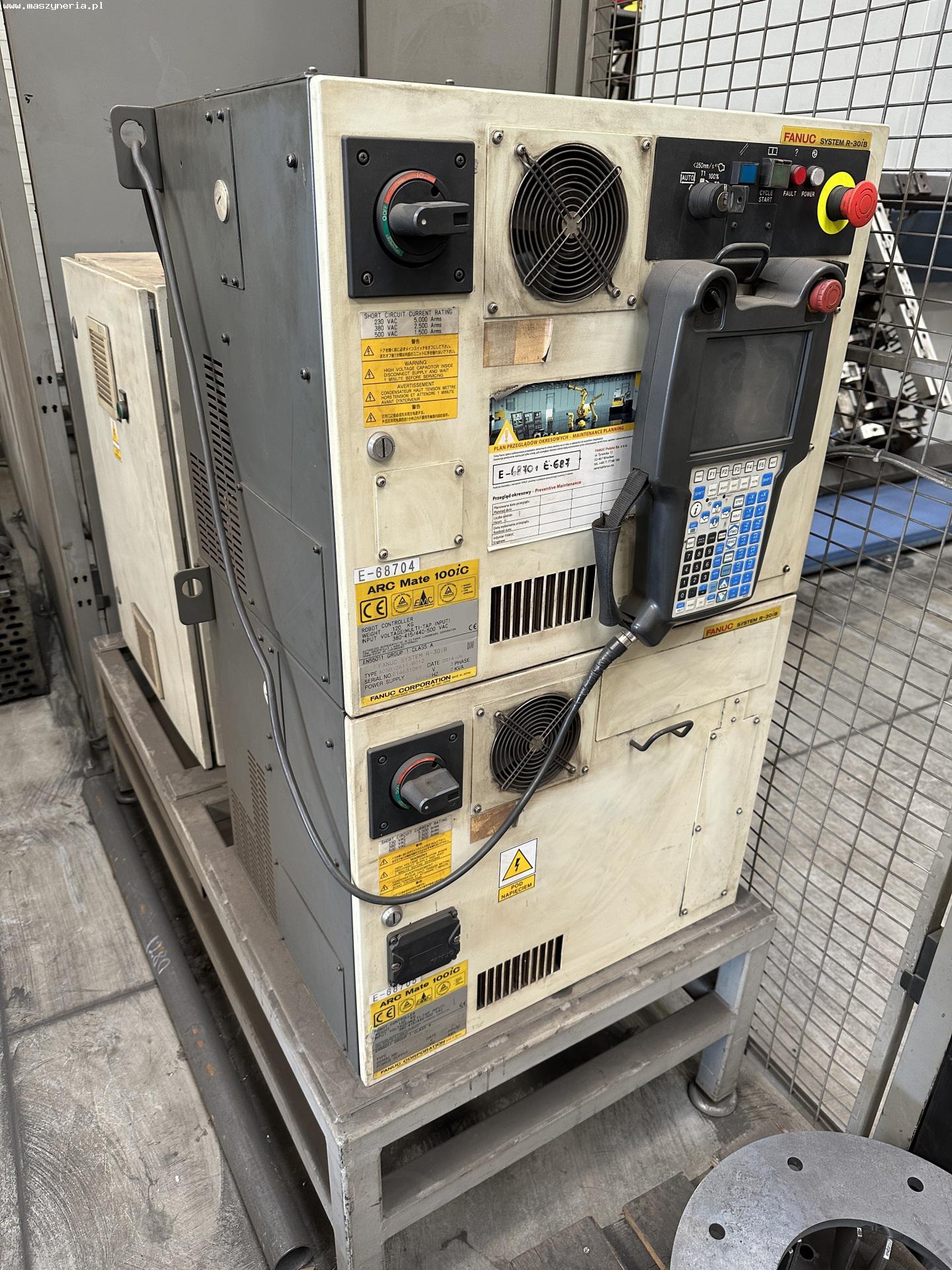

Stazione di saldatura robotica FANUC Arc Mate 100iC, prodotta nel 2014, è progettata per la saldatura di pezzi dalle forme più complesse. Il sistema di saldatura robotizzato FANUC è dotato di: braccio robotico: FANUC Arc Mate 100iC (2 unità), manipolatore a 3 assi: PEHh-3-450, controllore: FANUC SYSTEM R-30iB, sorgente di saldatura: LINCOLN ELECTRIC Power Wave S350 (2 unità), barriere fotoelettriche, torcia di saldatura raffreddata a liquido: ABICOR BINZEL ABIROB W500 (2 pezzi), dispositivo di pulizia della torcia: ABICOR BINZEL BRS-CC, alimentatore di filo: LINCOLN ELECTRIC 4R100 (2 unità), cassetta per bobine di filo con sistema di bloccaggio (2 unità), pannello operatore, refrigeratore d’acqua: LINCOLN ELECTRIC COOLARC-50 (2 unità), armadio di controllo, fissaggi di fissaggio (2 unità), gancio di scarico della trazione e scarico del cavo (2 unità), coperture con porta di servizio e serratura con interruttore di sicurezza, piattaforma (2 unità). Specifiche tecniche del robot articolato FANUC Arc Mate 100iC - numero di assi: 6, carico utile: 10 kg, portata massima del braccio: 1420 mm, gamma di movimento degli assi, asse J1: ± 360°, asse J2: ± 250°, asse J3: ± 447°, asse J4: ± 380°, asse J5: ± 380° / -280°, asse J6: ± 720° / -540°, velocità di movimento dell’asse, asse J1: 210°/s, asse J2: 190°/s asse J3: 210°/s, asse J4: 400°/s, asse J5: 400°/s, asse J6: 600°/s, funzione Touch Sensing (rilevamento dello spostamento del pezzo), funzione Through Arc Seam Tracking (tracciamento del cordone di saldatura), servomotore: FANUC Beta iS 8/3000, precisione di ripetibilità del movimento: ± 0,08 mm, freni meccanici su tutti gli assi, ore di funzionamento: 1063 h, ore di funzionamento: 25019 h, dichiarazione CE, montaggio: pavimento, capovolto, ad angolo, peso del robot industriale FANUC Arc Mate: 130 kg, dimensioni della stazione di saldatura (L x P x A): 7000 x 5100 x 2700 mm, peso totale della stazione di saldatura: 2000 kg. Dati tecnici del posizionatore PEHh-3-450 - numero di assi: 3, peso massimo del pezzo: 450 kg, dimensioni massime del dispositivo con il pezzo in lavorazione: ⌀ 1000 mm x 3510 mm, asse di rotazione principale: orizzontale, assi di rotazione del pezzo: orizzontale, intervallo di rotazione del disco: 0° & 180°, distanza tra i dischi manipolatori: 3550 mm, azionamento del disco: elettrico a passo.
