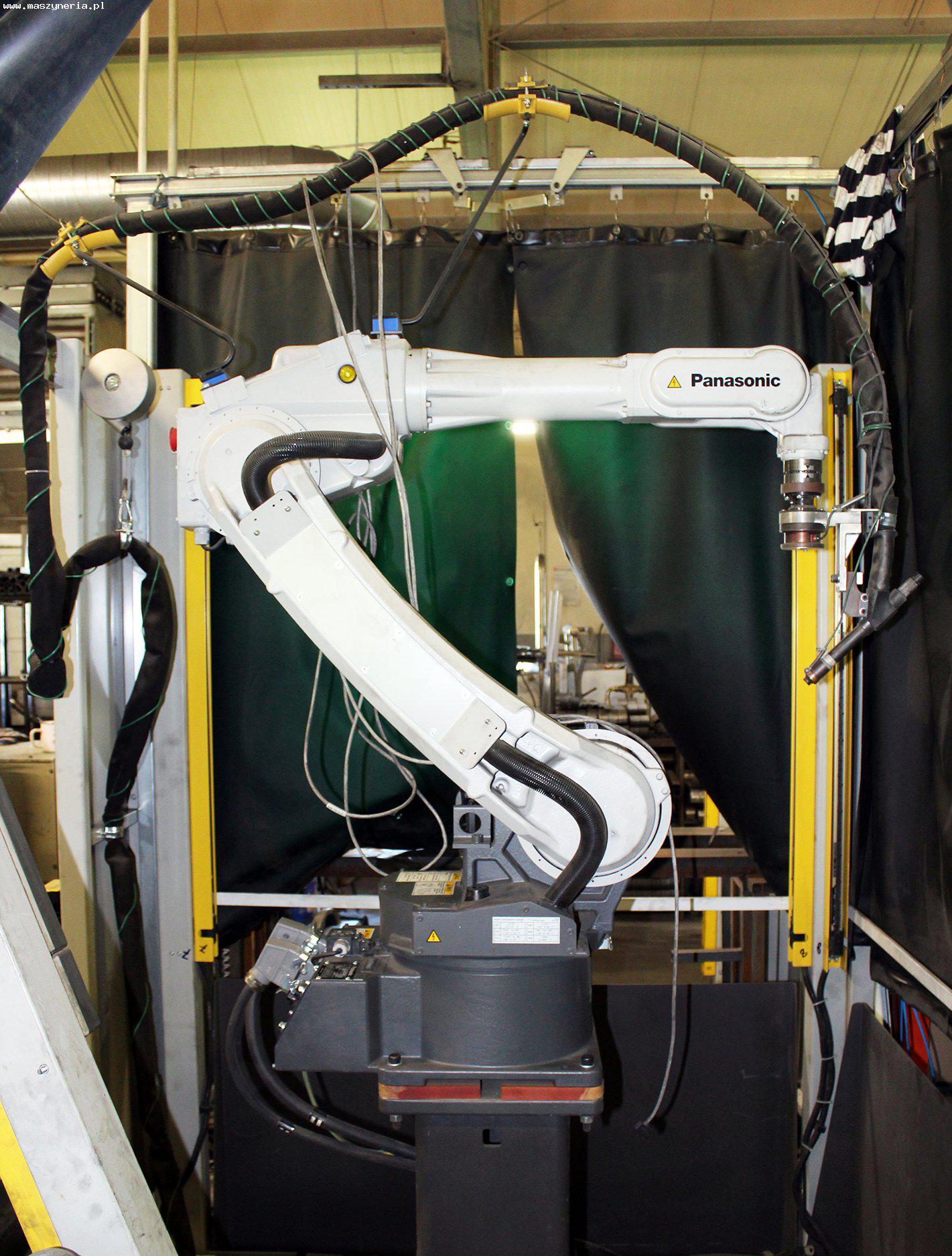

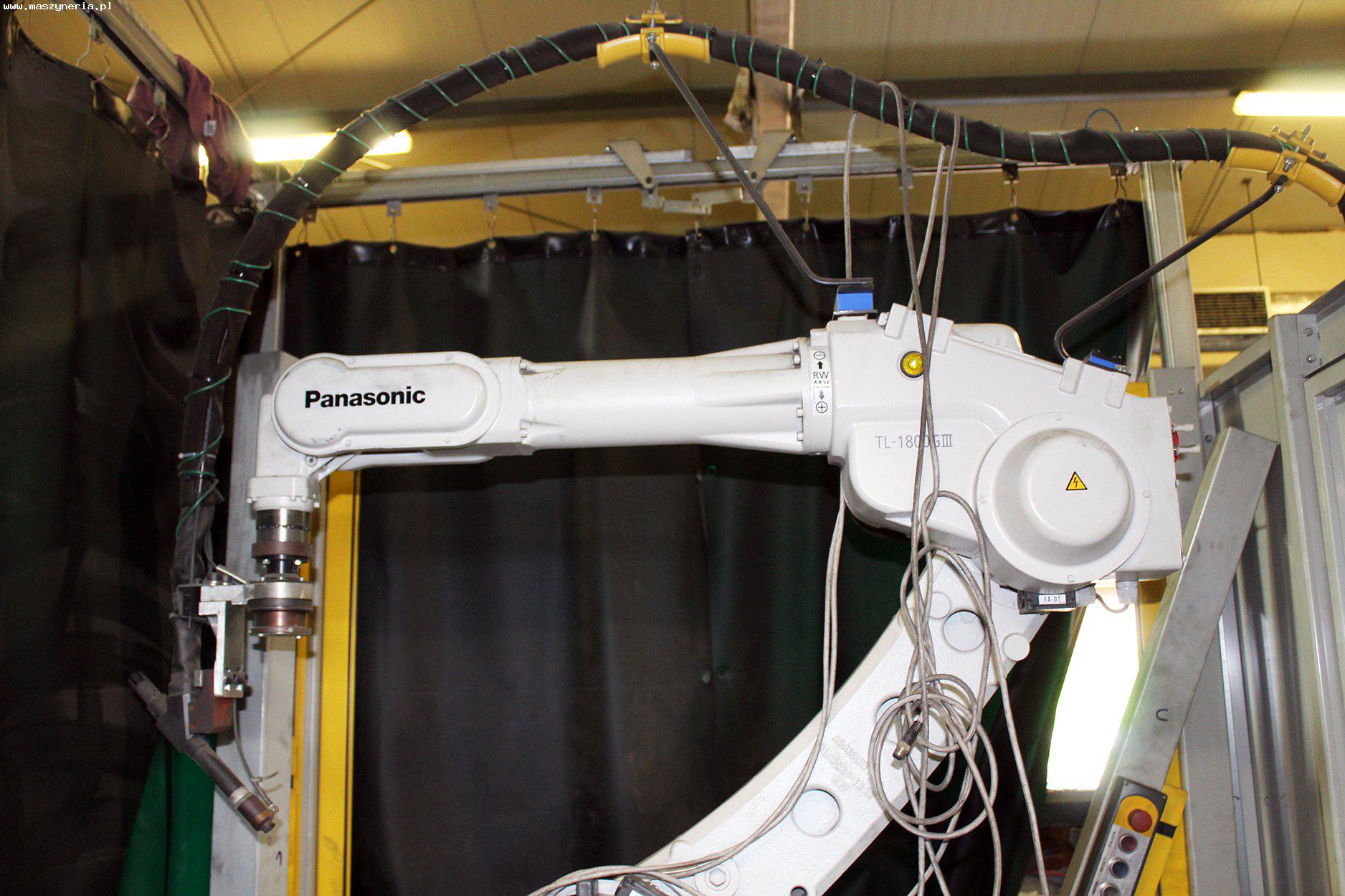

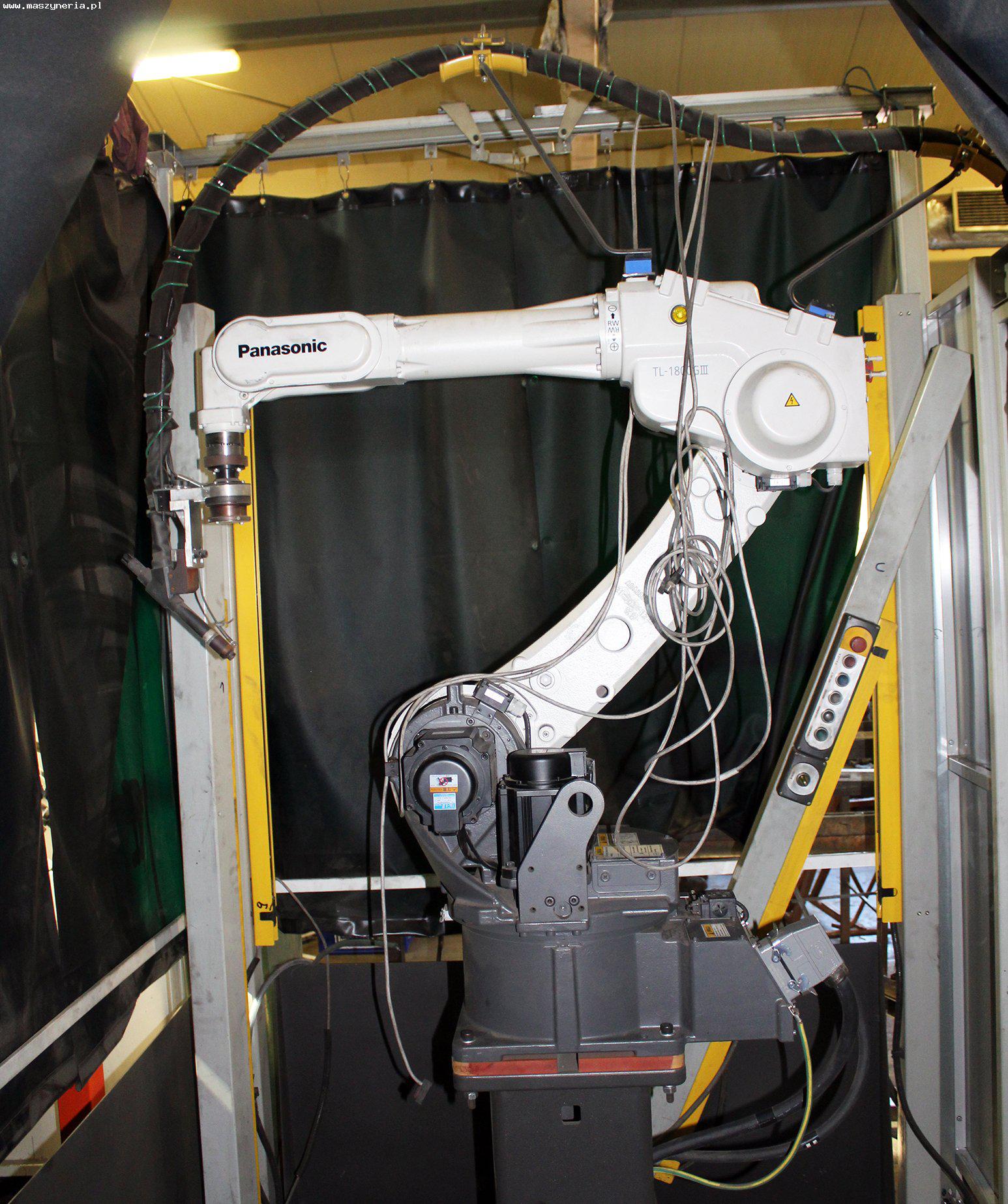

Robot di saldatura PANASONIC TL-1800 GIII

Robot di saldatura PANASONIC TL-1800 GIII è stato costruito nel 2021 in Giappone da Panasonic Smart Factory Solutions Co., Ltd. Specifiche tecniche del robot PANASONIC TL-1800 GIII - numero di assi: 6, carico utile massimo: 8 kg, portata massima del braccio: 1801,8 mm, gamma di movimento degli assi del robot: asse 1 (rotating trunk): ± 170°, asse 2 (upper arm): -90° / +165°, asse 3 (forearm): -80° / +210°, asse 4 (rotating wrist): ± 270°, asse 5 (bending wrist): -160° / +95°, asse 6 (twisting wrist): ± 400°, velocità di movimento degli assi del robot: asse 1 (rotating trunk): 195°/s, asse 2 (upper arm): 197°/s, asse 3 (forearm): 205°/s, asse 4 (rotating wrist): 385°/s, asse 5 (bending wrist): 375°/s, asse 6 (twisting wrist): 624°/s, ripetibilità di posizionamento: ± 0,08 mm, peso della macchina PANASONIC TL 1800: 215 kg. Dotazione del robot a 6 assi PANASONIC - Controllore PANASONIC G3: numero di assi controllabili: 6, numero di moduli I/O digitali: 40, grado di protezione: IP 32, memoria esterna: scheda SD, porta USB (2 pz), alimentazione: 3x 200 V; 50/60 Hz, dimensioni (L x L x A): 553 x 550 x 680 mm, peso: 60 kg. Sorgente di saldatura PANASONIC YC-300BZ3: metodo di saldatura: TIG DC, TIG a impulsi DC, tensione: 400 VAC, frequenza: 50/60 Hz, potenza nominale: 11 kVA, corrente di saldatura: 4-300 A, ciclo di lavoro: 40%, dimensioni (L x L x A): 380 x 510 x 410 mm, peso: 66 kg. Unità di controllo portatile (pendant): schermo LCD a colori da 7″, 6 pulsanti separati per ogni asse, memoria esterna: scheda SD, porta USB (2 pz).
