Robot di saldatura FANUC M-710iC/50

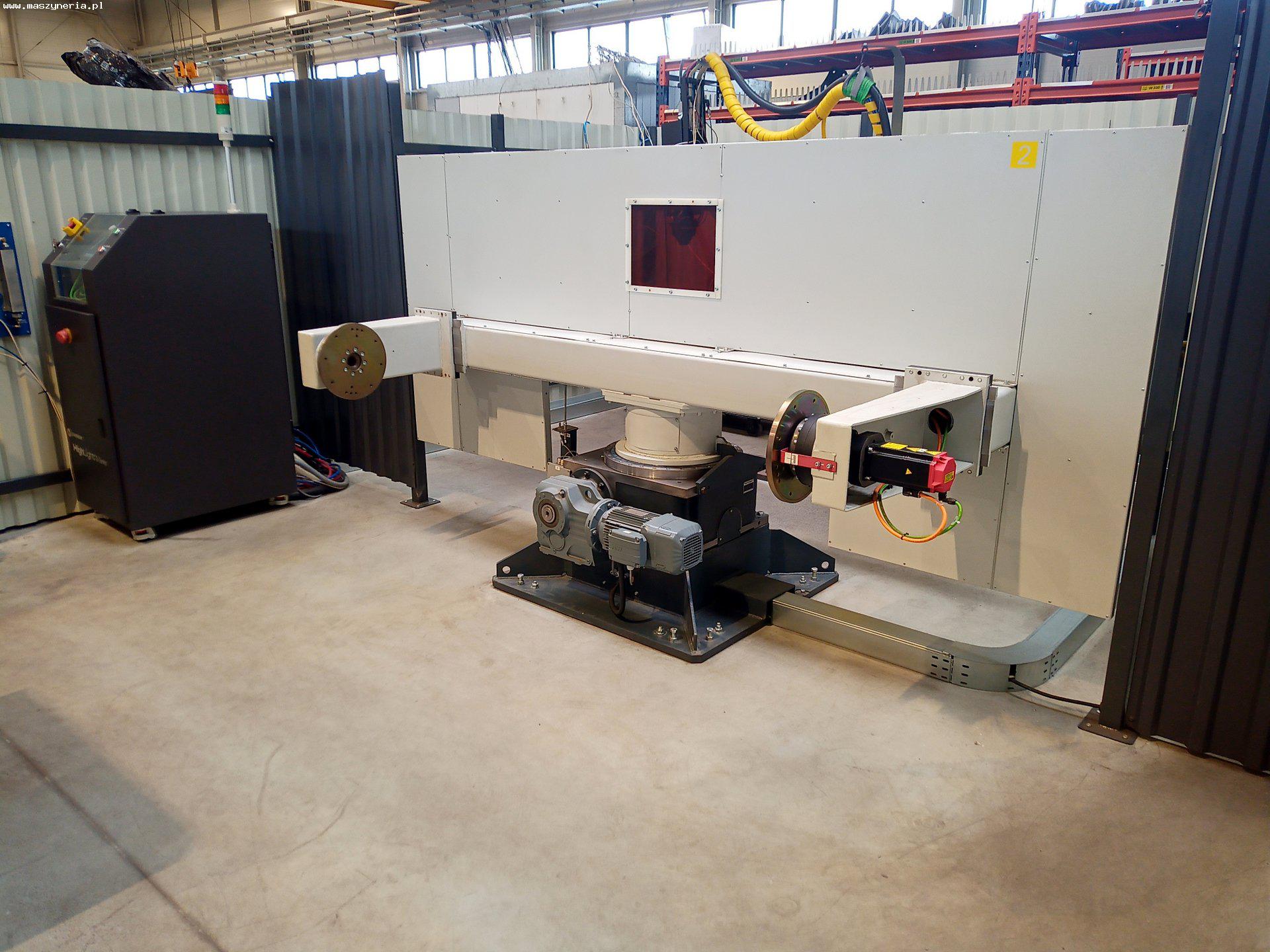

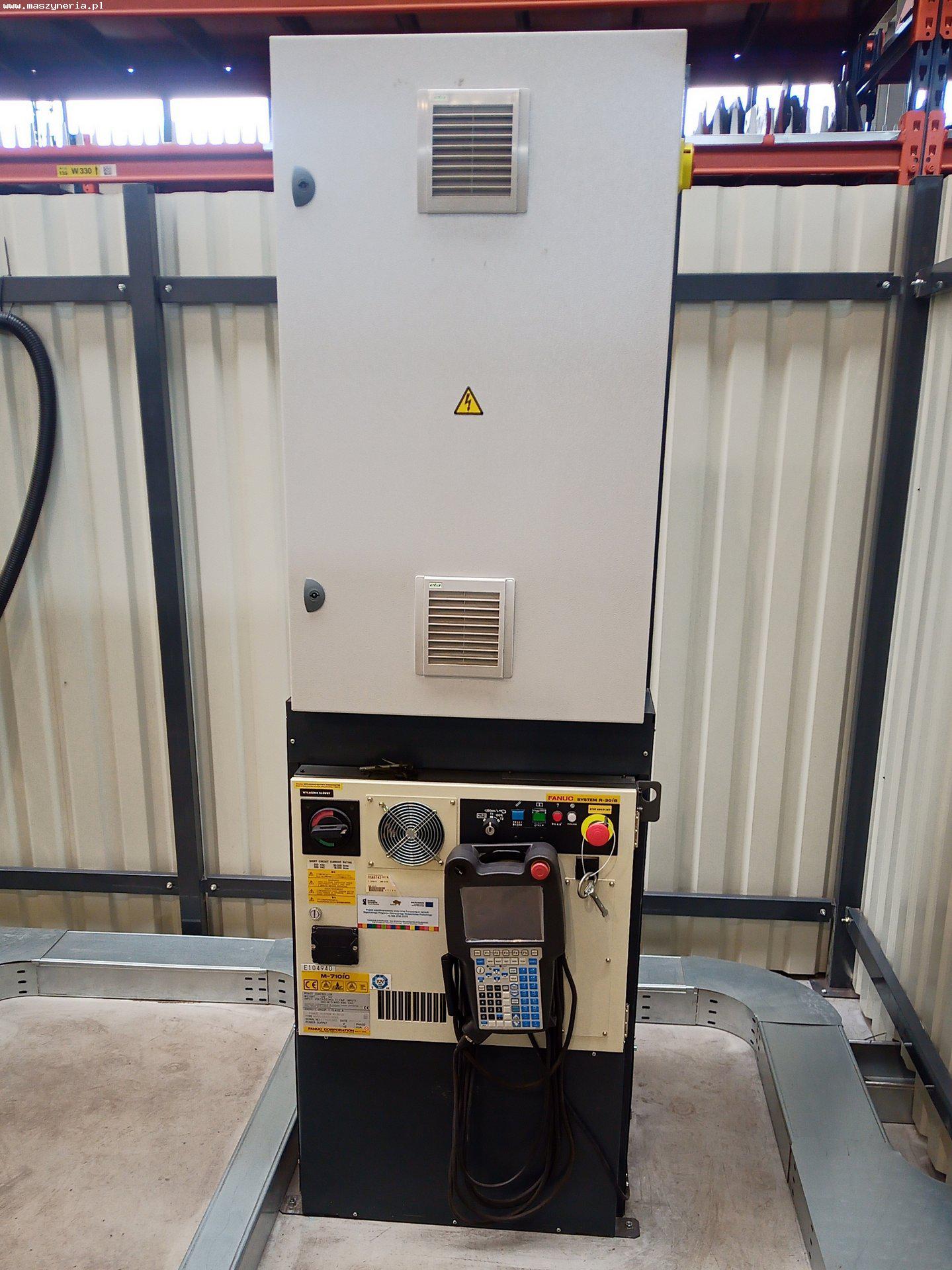

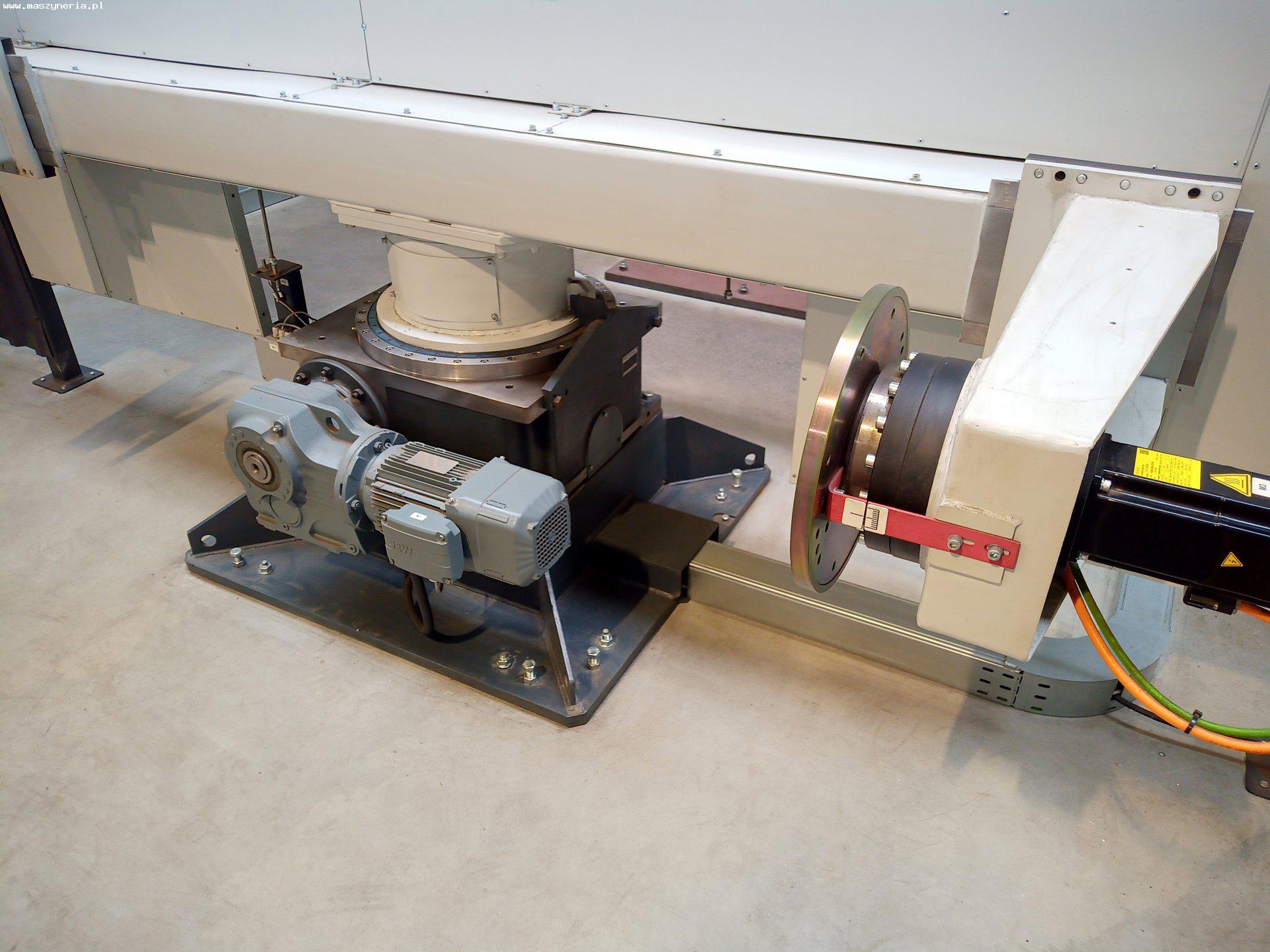

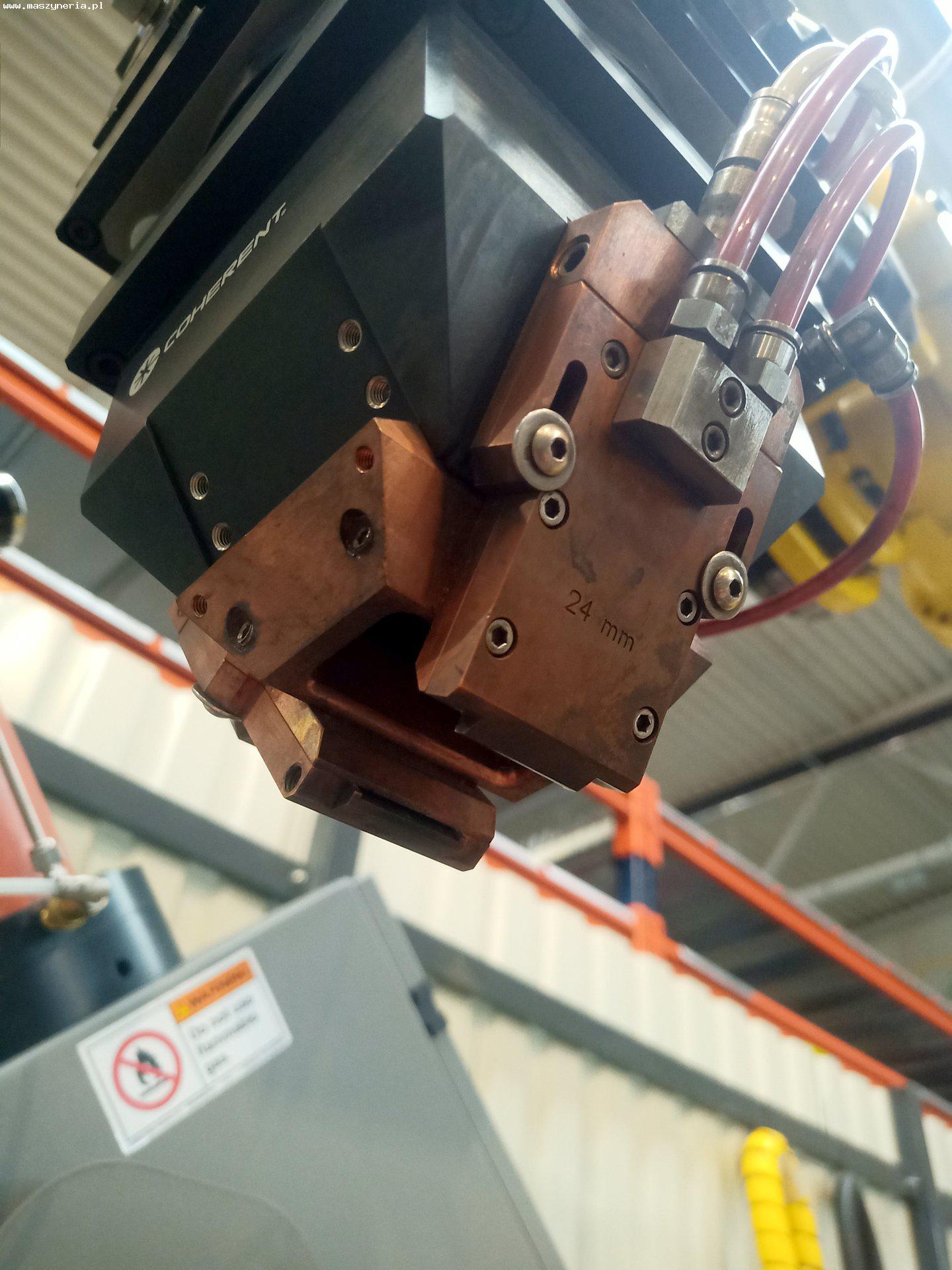

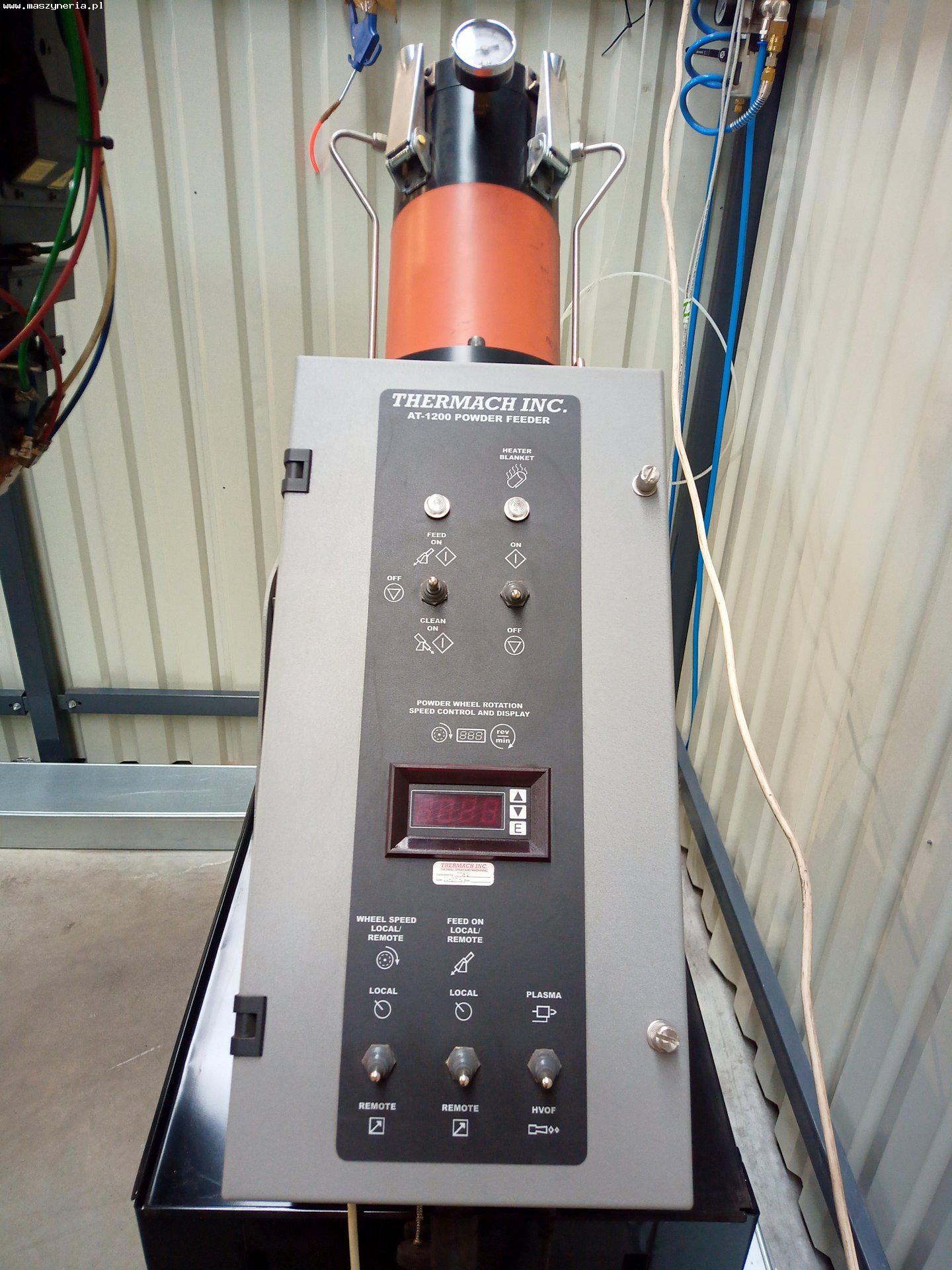

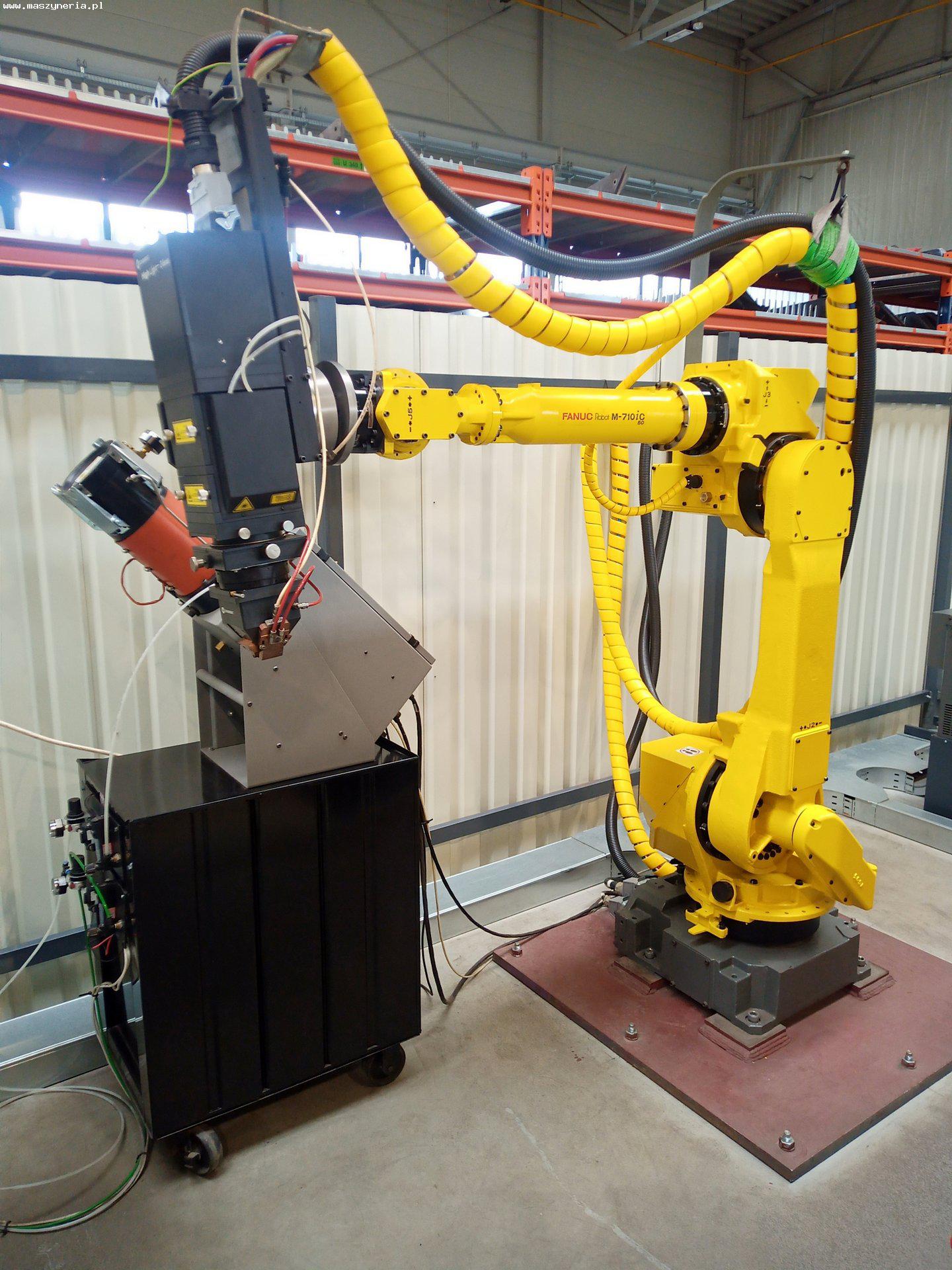

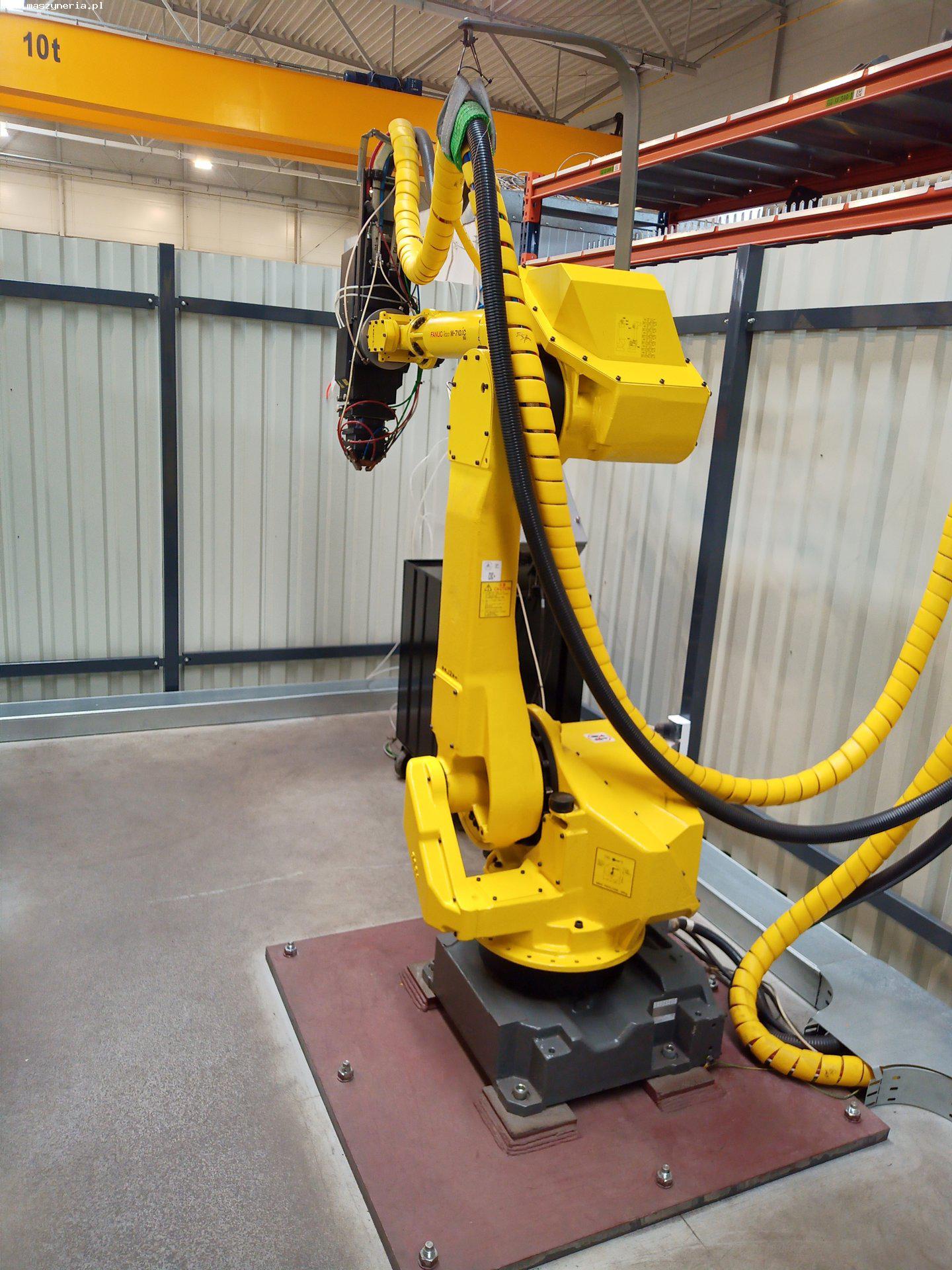

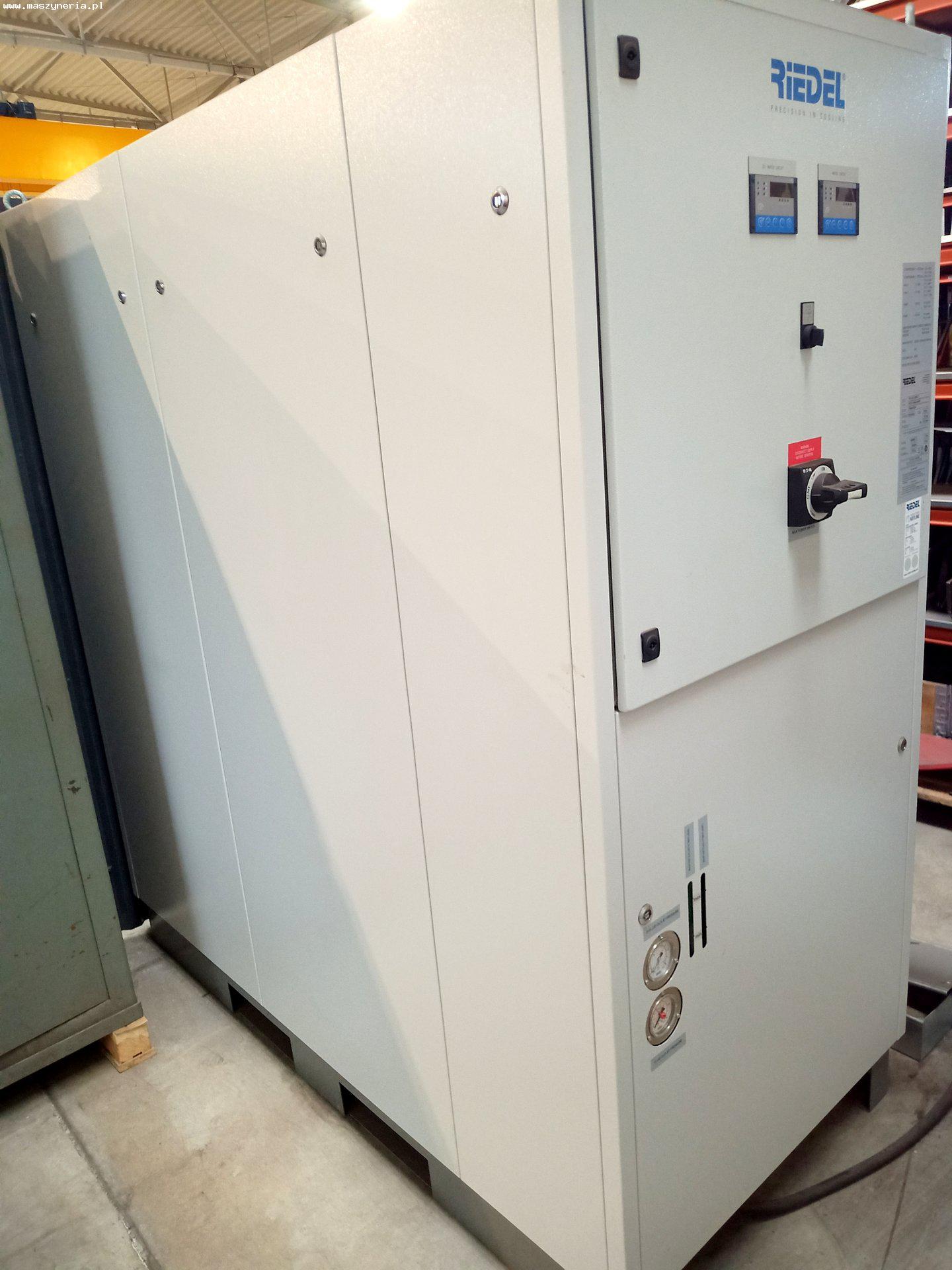

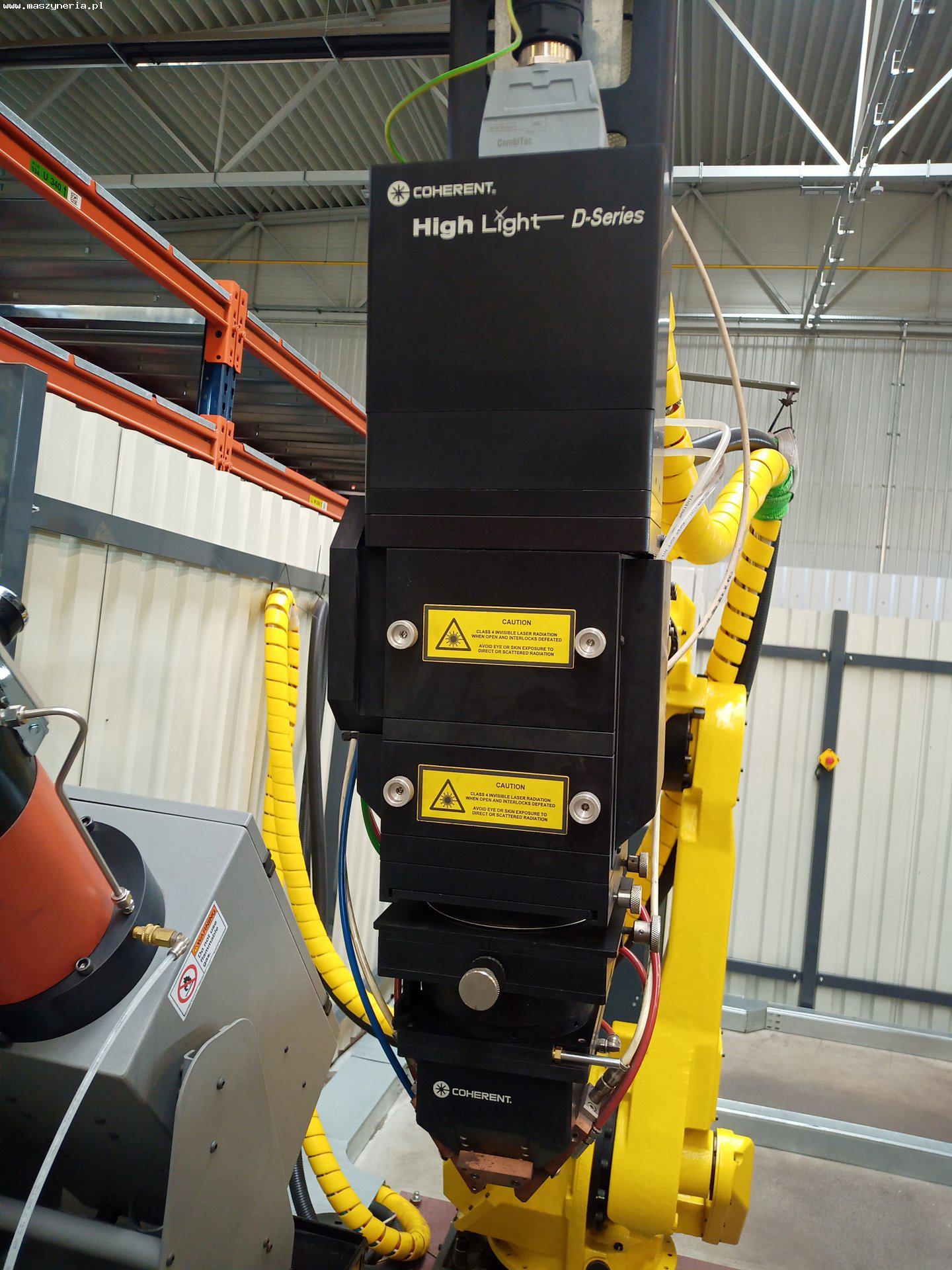

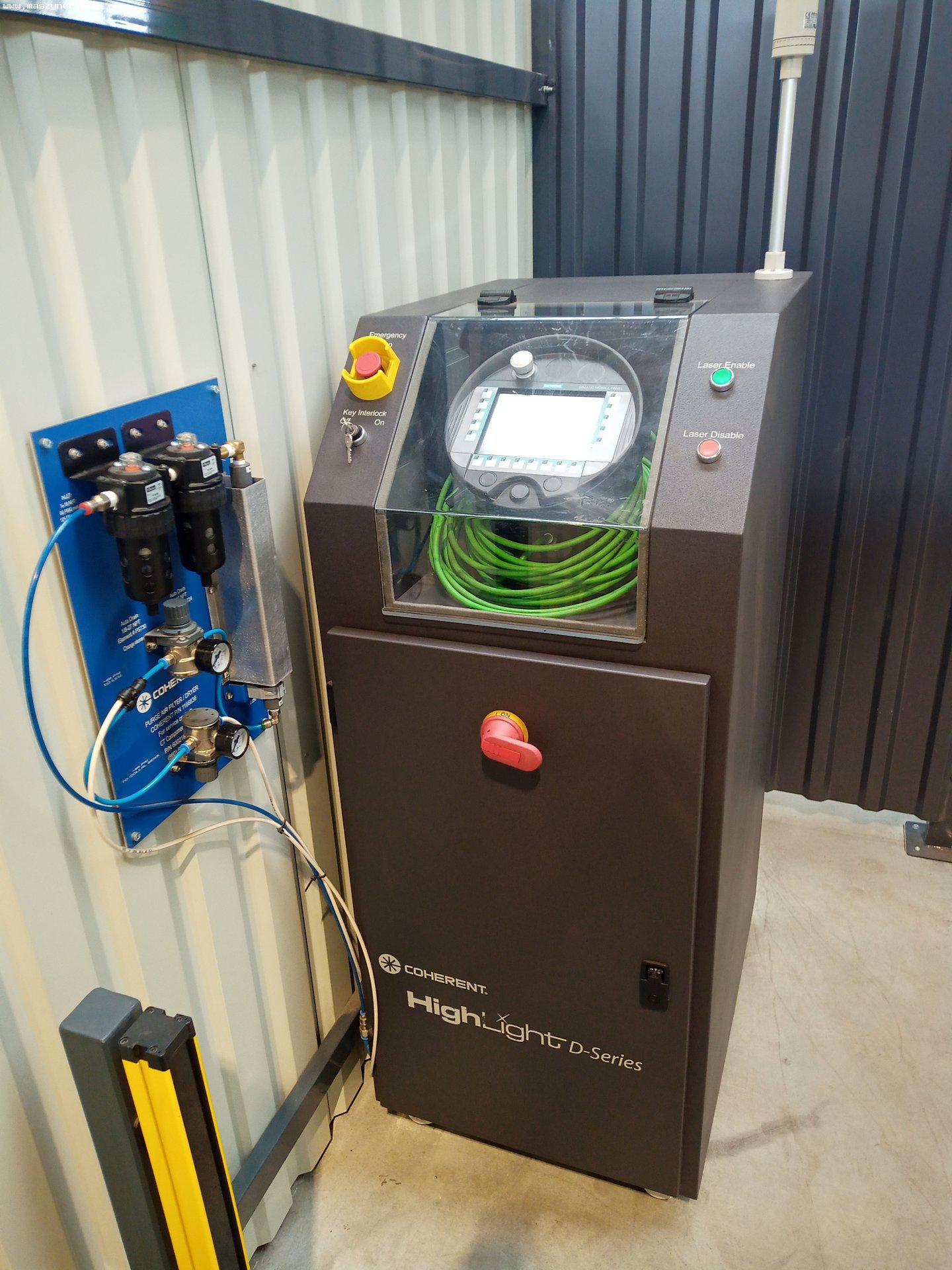

Robot di saldatura FANUC M-710iC/50 è utilizzata per eseguire il processo di saldatura a tampone – rivestimento della superficie dei pezzi fusi con uno strato di polvere, al fine di completare i difetti del pezzo o di conferirgli nuove caratteristiche. La robot di saldaturacomprende – robot FANUC M-710iC/50 – testa laser COHERENT HighLight D-Series 10kW – controller della testa laser COHERENT HightLight 10000D – unità di alimentazione della polvere THERMACH INC. AT-1200 POWDER FEEDER – refrigeratore RIEDEL PC 321.2H6LE.I – tavola rotante, composta da tavola rotante TAKOMAT RT400 e motori FANUC Caratteristiche del robot industriale FANUC M-710iC/50 - anno di produzione: Settembre 2017 - controllore: FANUC R-30iB Plus - numero di assi: 6 - capacità di carico massima: 50 kg - portata massima del braccio: 2050 mm - raggio di movimento: 250° - velocità massima di movimento: 250°/s - ripetibilità: ± 0,03 mm - momento d’inerzia: 206/28 Nm/kgm2 - alimentazione aria integrata - possibilità di montaggio: a pavimento, angolato, capovolto - ingombro del robot (L x L): 535 x 550 mm - potenza media richiesta: 2,5 kW - livello di rumore: 71,3 dB - temperatura ambiente: 0-45°C - alimentazione: 380-575V; 50/60 Hz - peso della macchina: 560 kg Dati tecnici del controller della testa laser COHERENT HightLight 10000D - anno di produzione: 2018 - potenza totale: 10 kW - larghezza minima dell’impulso: 3 ms - lunghezza del fascio laser: 975 ± 10 nm - opzioni del fascio di linee: 4,5,6,12,18,14,30 mm - lunghezza di lavoro: 275 mm - stabilità di potenza: <2 %/h - frequenza di ripetizione massima: 300 Hz - corrente a pieno carico: 3×80 A - alimentazione: 3×400 V; 50/60 Hz - dimensioni complessive (L x P x A): 586 x 850 x 1360 mm - dimensioni della testa laser COHERENT HighLight D-Series 10kW (L x P x A): 190 x 283 x 201 mm Specifiche tecniche della macchina THERMACH INC. AT-1200 POWDER FEEDER alimentatore di polvere - precisione di alimentazione: ±2%/min - velocità di rotazione: 25 rpm - regolazione della velocità - capacità: 3359 ml - pressione massima: 90 PSI - controllo remoto - alimentazione: 115/230 VAC; 50/60 Hz Caratteristiche del giradischi TAKOMAT RT400 - anno di produzione: 2018 - numero di indici: 2,3,4,6,8,10,12,16,20,24,30,36 - numero massimo di cicli: 145/min - diametro della flangia di uscita: 460 mm - diametro del foro: 110H8 mm - altezza: 316 mm - peso: 325 kg Dettagli del refrigeratore RIEDEL PC 321.2H6LE.I - anno di produzione: 2014 - capacità di raffreddamento: 30 kW - campo di funzionamento (temperatura ambiente): da +5 a -40°C - campo di funzionamento (temperatura del refrigerante): da +12 a +20°C - pressione massima di esercizio: 20,2 bar - potenza totale richiesta: 12,3 kW - alimentazione: 3×400/460 V; 50/60 Hz - dimensioni di ingombro (L x P x A): 1541 x 874 x 1755 mm - peso: 460 kg
