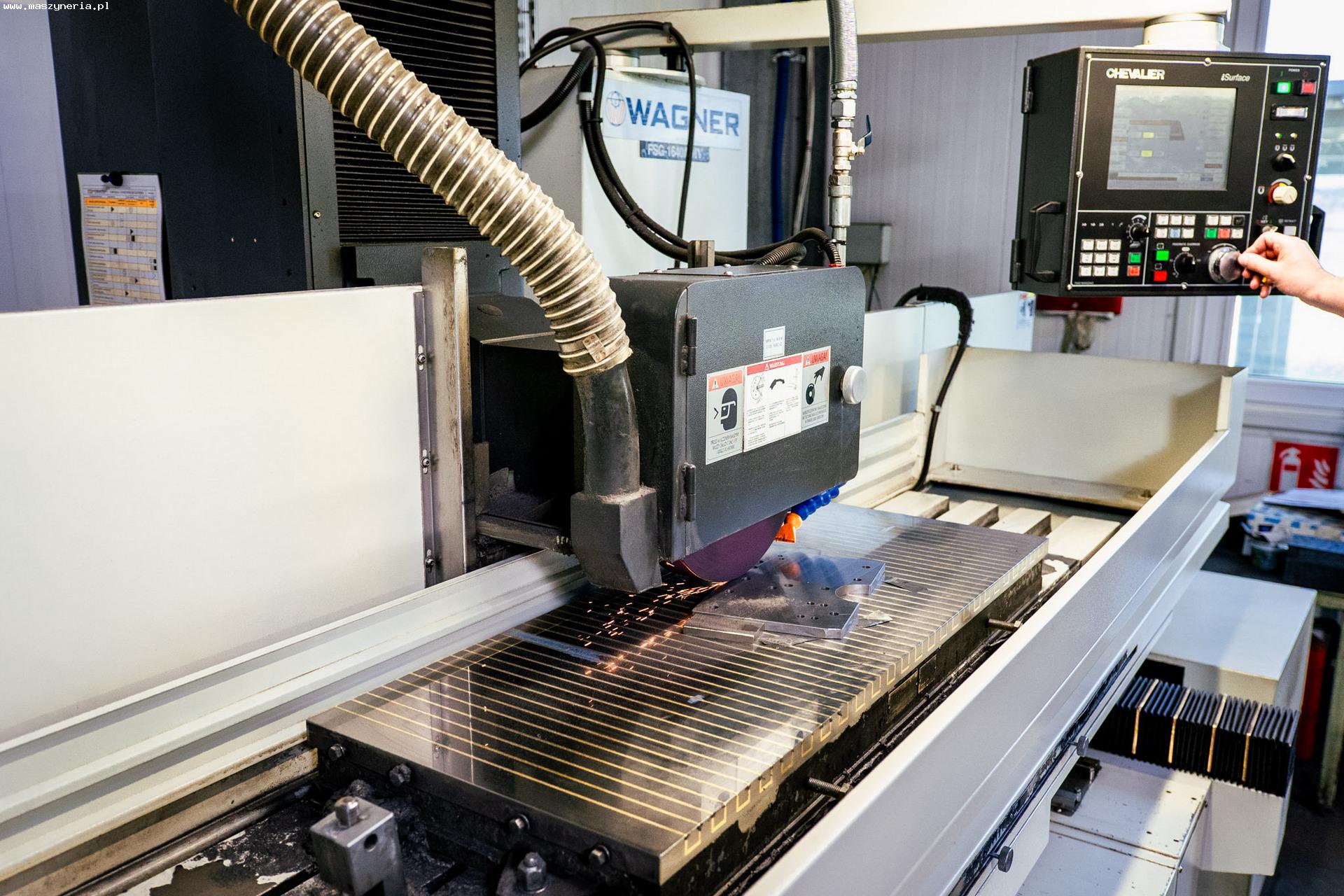

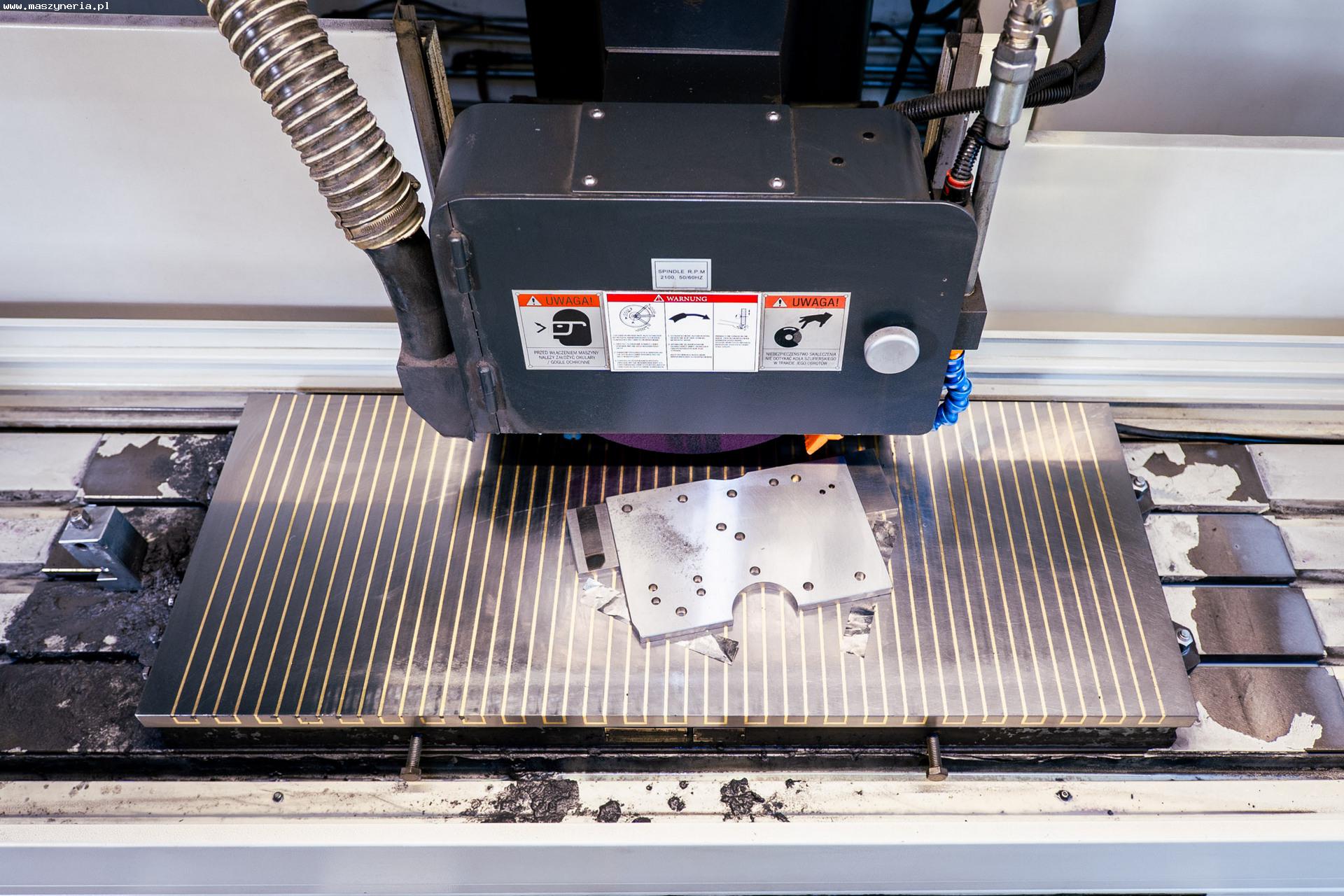

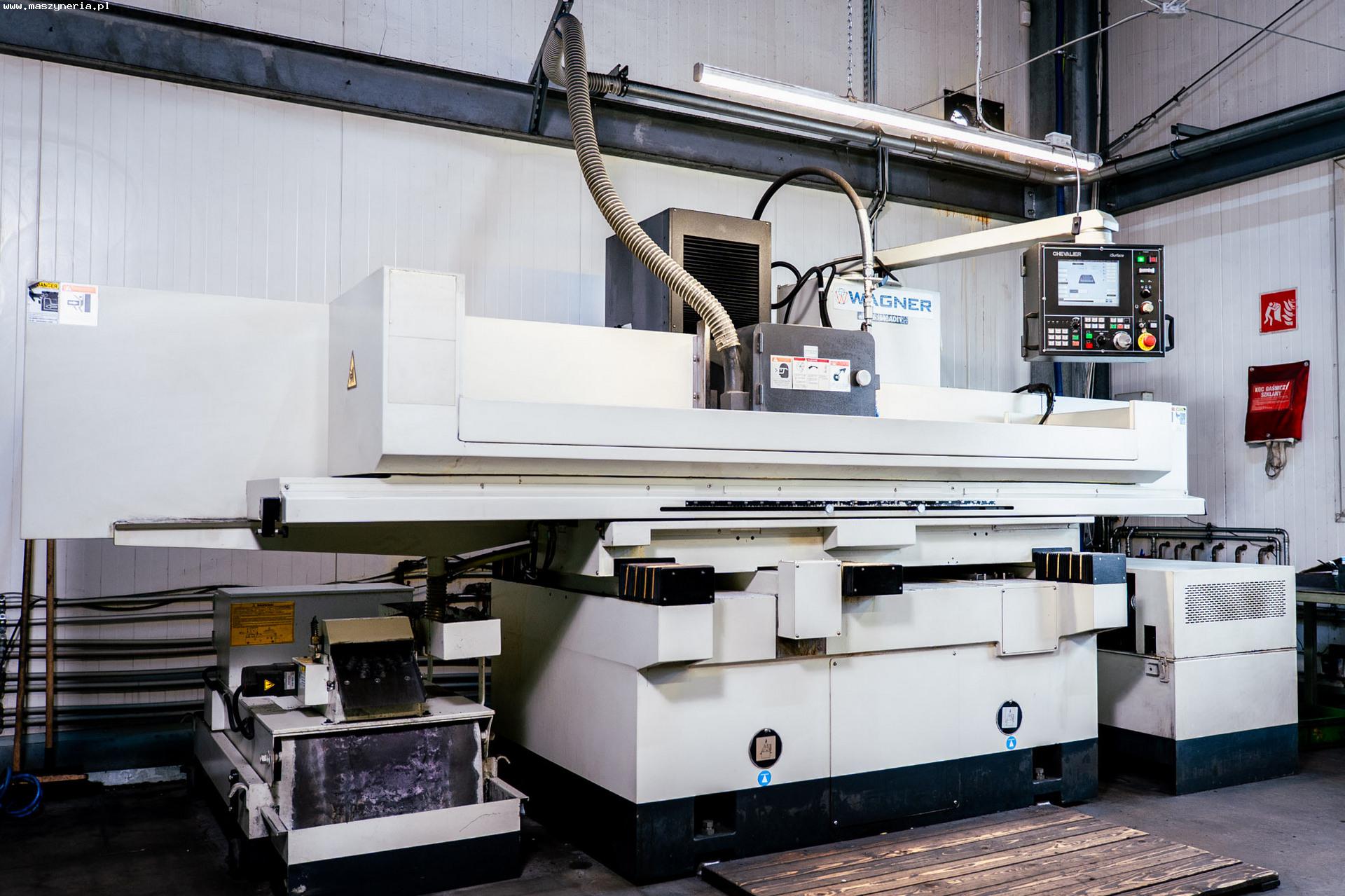

Rettificatrice per piani CHEVALIER FSG-1640ADIV

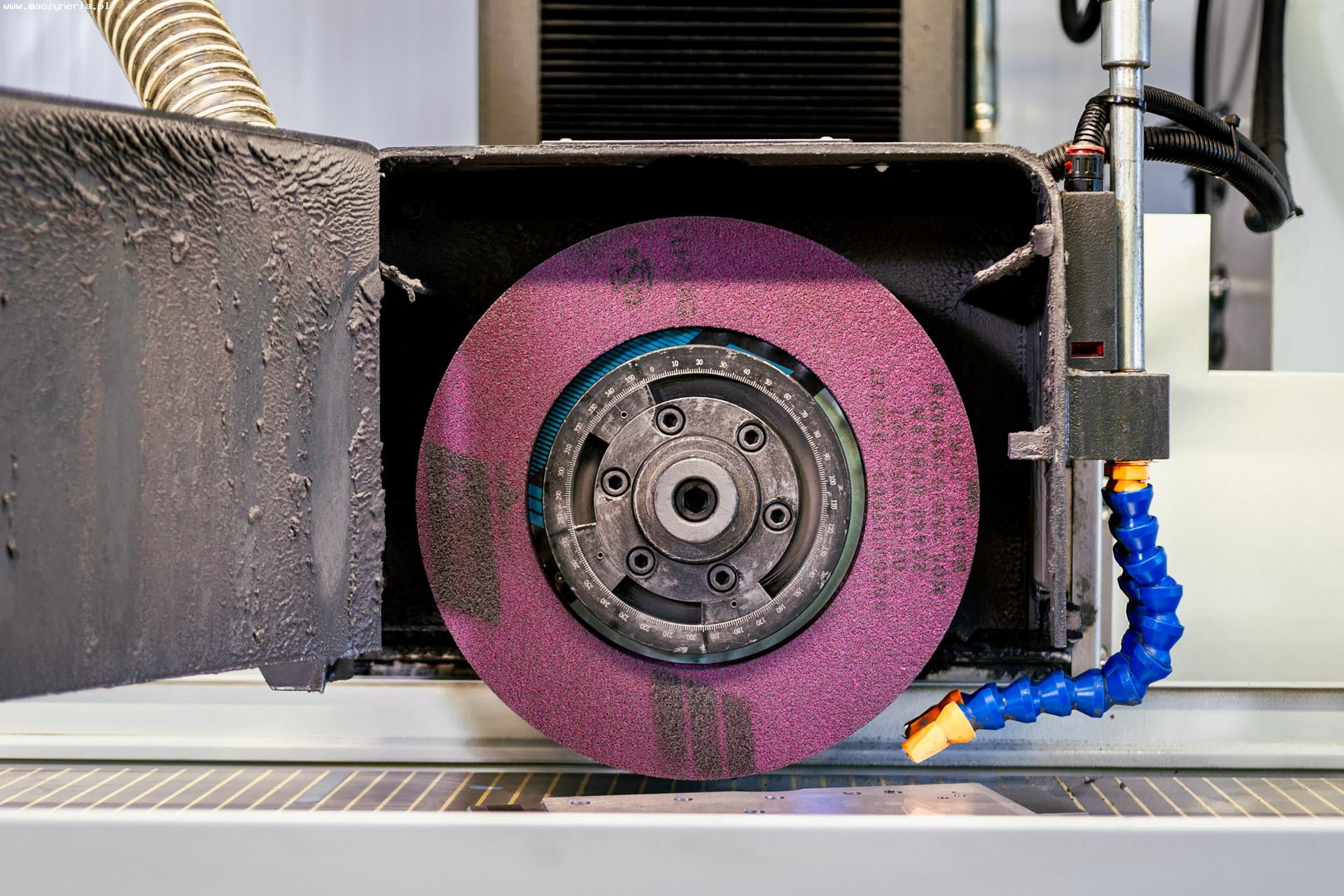

Rettificatrice per piani CHEVALIER FSG-1640ADIV è stata costruita nel 2022 a Taiwan da Falcon Group Co., Ltd. Specifiche tecniche della rettificatrice CHEVALIER FSG-1640ADIV - lunghezza massima di rettifica: 1015 mm - larghezza massima di rettifica: 405 mm - dimensioni del piano di lavoro (L x L): 1000 x 400 mm - peso massimo del pezzo (senza piastra magnetica): 440 kg - peso massimo del pezzo (con piastra magnetica): 220 kg - avanzamento del piano di lavoro (asse X): 1050 mm - avanzamento verticale della mola (asse Y): 480 mm - avanzamento trasversale della mola (asse Z): 450 mm - avanzamento automatico (asse Y): 0,001-0,04 mm - avanzamento automatico (asse Z): 3-32 mm - velocità di avanzamento del piano di lavoro (asse X): 5-25 m/min - velocità di avanzamento verticale della mola (asse Y): 0-675 mm/min - velocità di avanzamento trasversale della mola (asse Z): 0-2250 mm/min - minimo incremento negli assi Y e Z: 0,001 mm - dimensioni della mola (diametro x larghezza x foro): 355 x 50 x 127 mm - velocità del mandrino: 500-1800 giri/min - potenza del mandrino: 3,75 kW - distanza dall’asse del mandrino alla superficie del piano di lavoro: 610 mm - distanza dal piano di lavoro al pavimento: 980 mm - numero di cave a T: 3 - larghezza delle cave a T: 14 mm - potenza di azionamento degli assi Y e Z: 1,7 kW - potenza del sistema idraulico: 1,5 kW - potenza di connessione: 10 kVA - alimentazione: 400 V; 50 Hz - ingombro (L x L x A): 4280 x 1703 x 2100 mm - peso della macchina CHEVALIER FSG-1640ADIV: 3500 kg Dotazione della rettificatrice WAGNER FSG 1640-AD IV - controllo NC: CHEVALIER iSurface - piastra elettromagnetica 1000×400 mm - regolazione della forza di trazione e smagnetizzazione automatica della piastra elettromagnetica - ravvivatura della mola sul piano di lavoro con compensazione - bilanciamento dinamico della mola - dispositivo di pulizia del refrigerante con filtro automatico e separatore magnetico - sistema di misurazione indiretta sugli assi Y e Z - servomotore AC con encoder nell’asse Y - motore AC con encoder sull’asse Z - mandrino con 4 cuscinetti a sfere a contatto obliquo - cuscinetti assiali e radiali a rullini - asta in acciaio con cuscinetti a rulli nell’asse Y - flangia con mola - viti di livellamento - armadio di comando con scambiatore di calore
