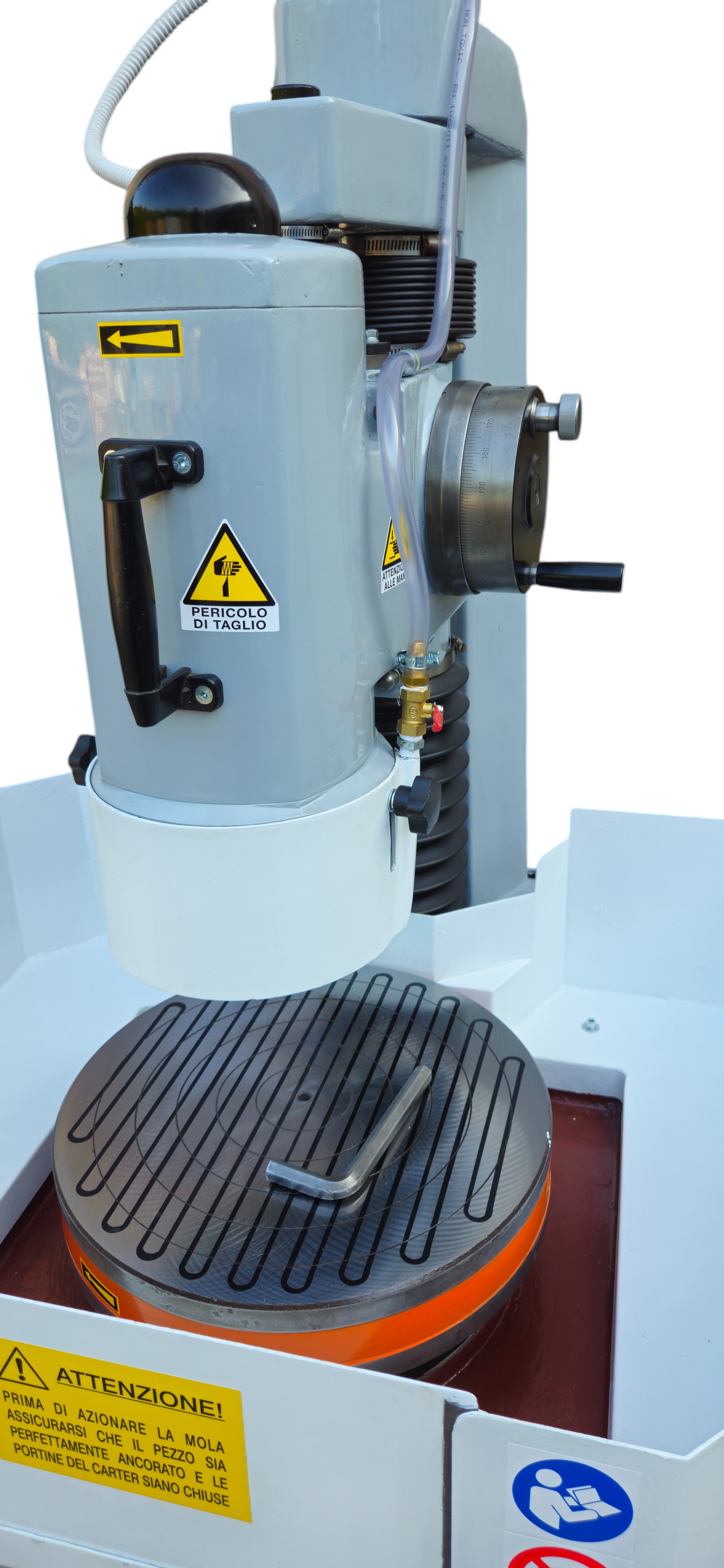

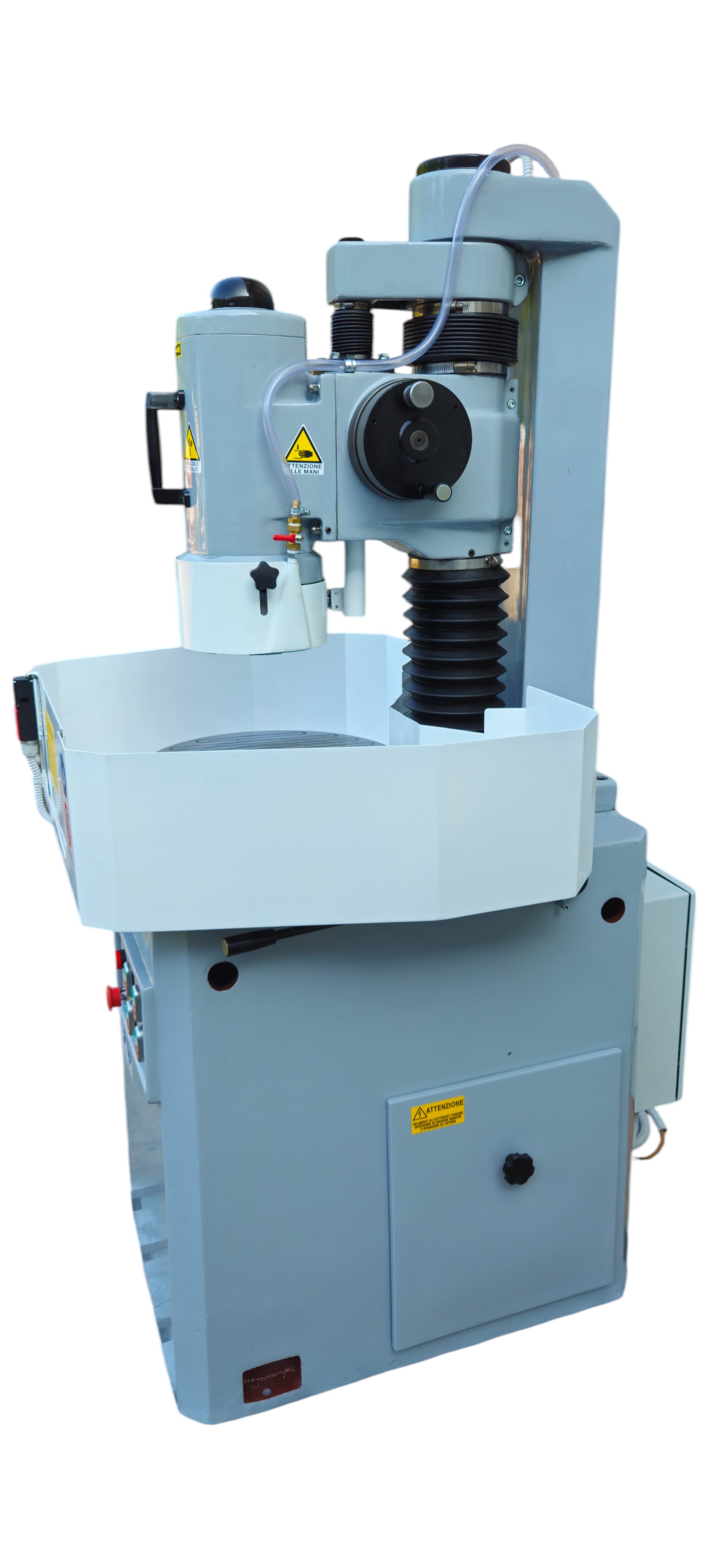

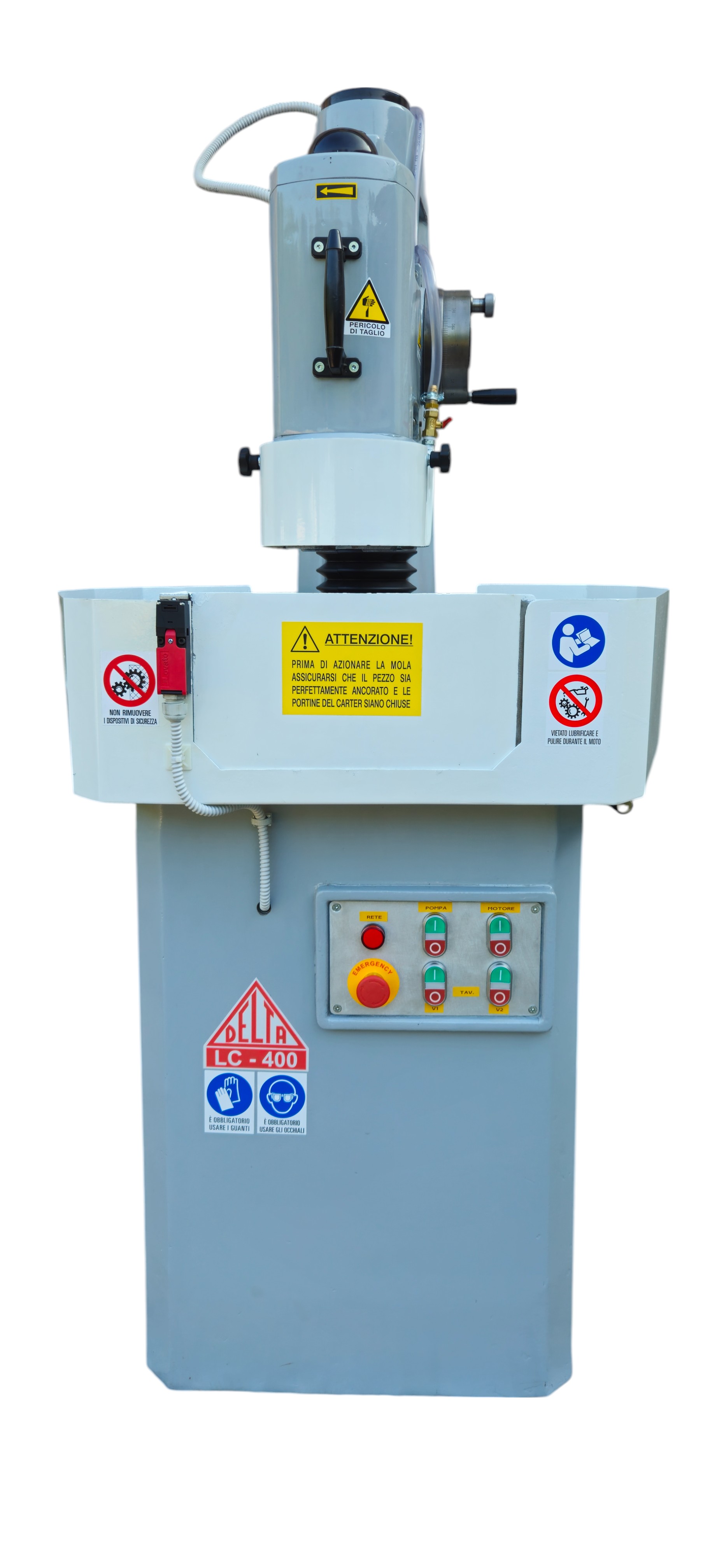

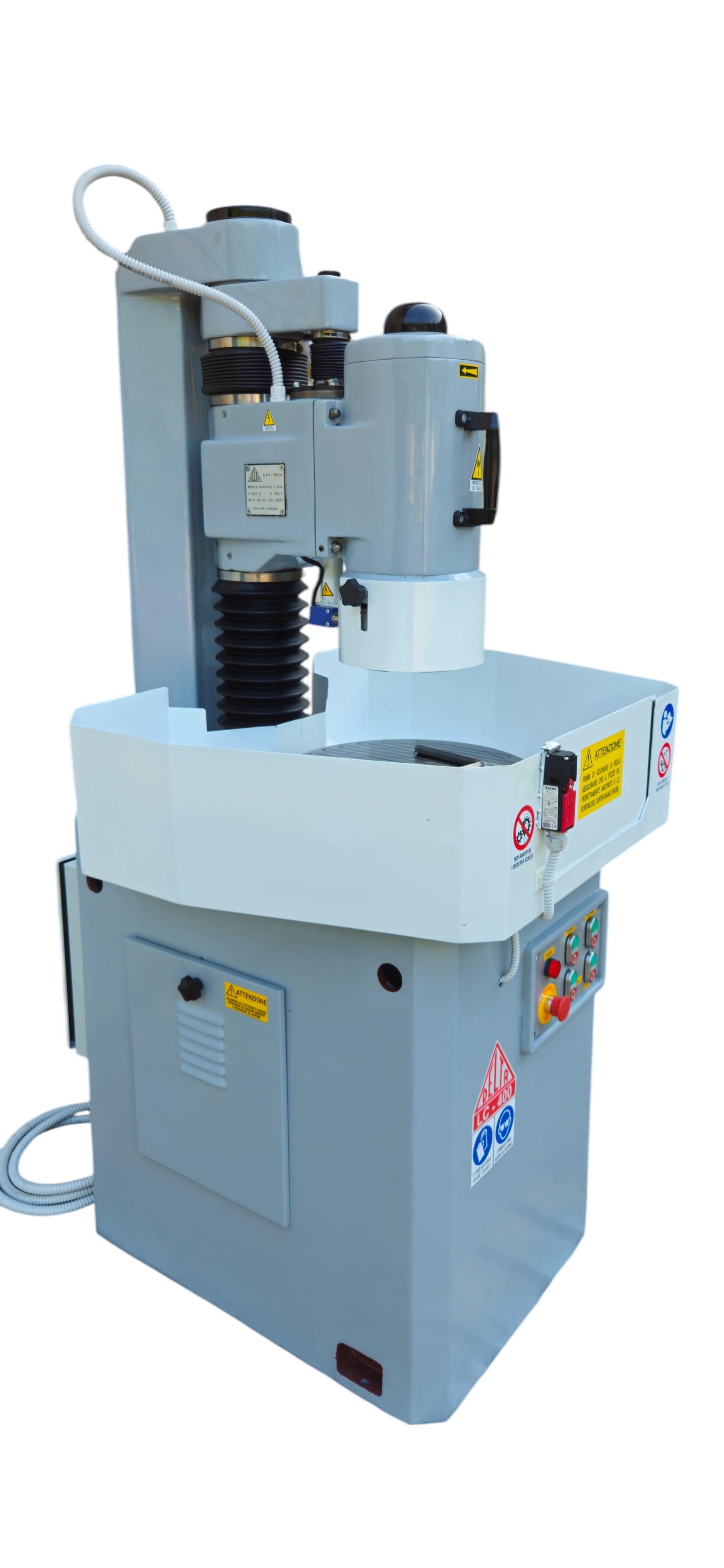

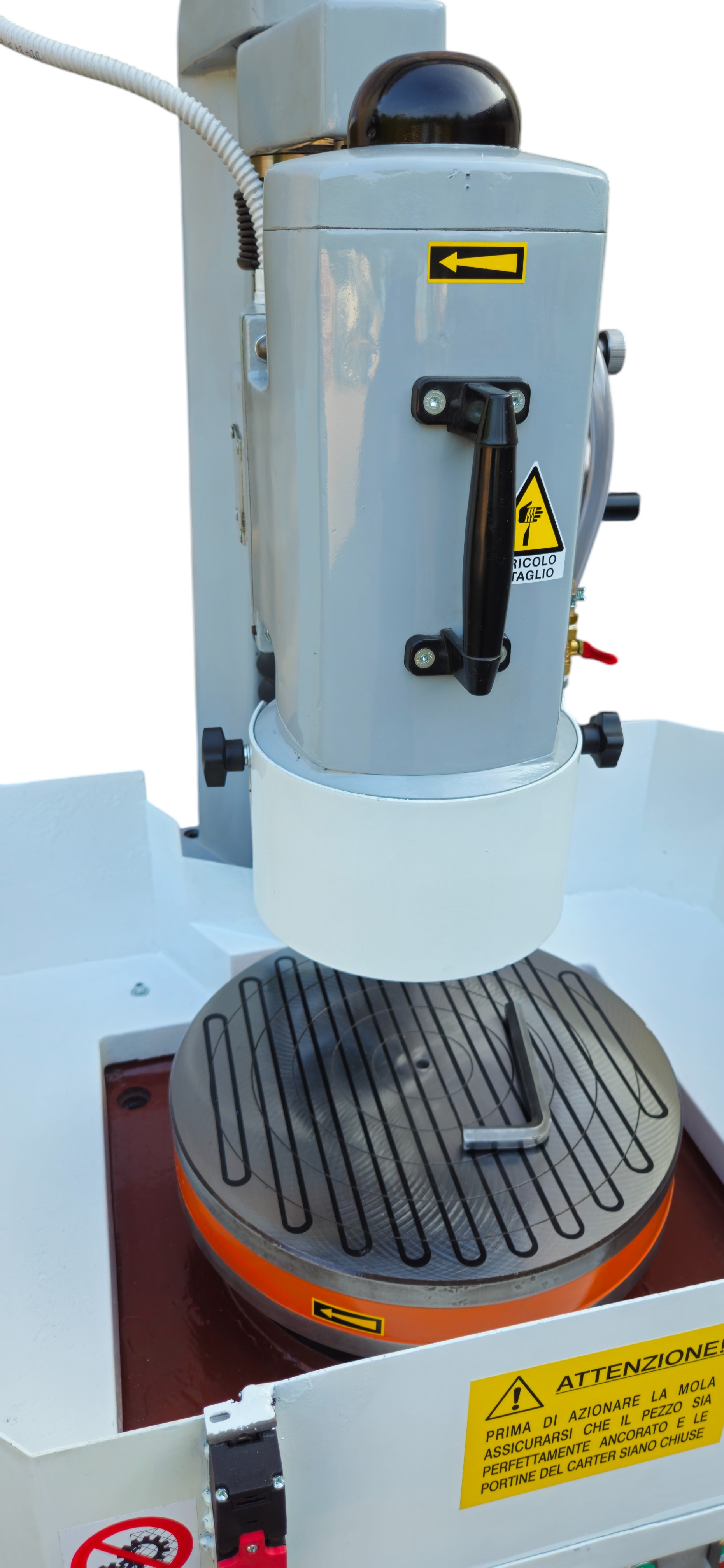

RETTIFICATRICE LAPIDELLO DELTA LC-400 TAVOLA GIREVOLE

RETTIFICATRICE DELTA LC-400 CON COLONNA RINFORZATA CON TAVOLA GIREVOLE ROTANTE E PIANO MAGNETICO MACCHINA RICONDIZIONATA ED ADEGUATA CARATTERISTICHE • Basamento e braccio porta colonna: realizzati in fusione monolitica di ghisa della migliore qualità con nervature nei punti sottoposti alle maggiori sollecitazioni, in modo da consentire la massima rigidità alla testa porta mola. • Testa motore porta mola: composta da un motore speciale trifase ventilato esternamente e dinamicamente equilibrato, il cui mandrino, di grandi dimensioni ruota su cuscinetti speciali adatti per alte velocità. • Colonna: fusa in ghisa, imperniata sull´apposito braccio per mezzo di cuscinetti a rulli conici di grandi dimensioni registrabili, per permettere la massima rigidità alle flessioni. • Avanzamento verticale rapido: si ottiene per mezzo di un volantino graduato che agisce su una coppia di ingranaggi elicoidali, in modo da permettere un avanzamento di 2 mm ad ogni giro. • Avanzamento verticale micrometrico: a mezzo di un nottolino posto sul tamburo del volantino; può essere innestato o disinnestato, permettendo letture dirette sul nonio del volantino di 0,01 mm. ACCESSORI IN DOTAZIONE • impianto di refrigerazione con elettropompa • porta mola completo di mola a settori • carter di protezione • chiave di servizio • comandi in bassissima tensione • piano magnetico permanente diametro 400 mm CARATTERISTICHE TECNICHE ART. LC-400 Distanza colonna/asse mola mm 260 Distanza max piano/mola mm 180 Superficie max rettificabile mm Ø 400 Avanzamento rapido per ogni giro di volantino mm 2 Avanzamento micrometrico mediante nottolino mm 0,01 Dimensioni della mola a settori Ø 190 mm Dimensioni dei settori abrasivi mm 50x45x16x90 Ø tavola mm 400 Velocità della tavola girevole con motoriduttore N° 2 Giri della tavola rotativa al minuto N° 20-40 Potenza motore tavola rotativa kW 0,33-0,4 Giri della mola al minuto N° 2.800 Potenza del motore mola kW 3 Potenza elettropompa kW 0,11 Alimentazione trifase ～50 Hz V380 Dimensioni ingombro mm 110x940x1.750 Peso netto kg 670
