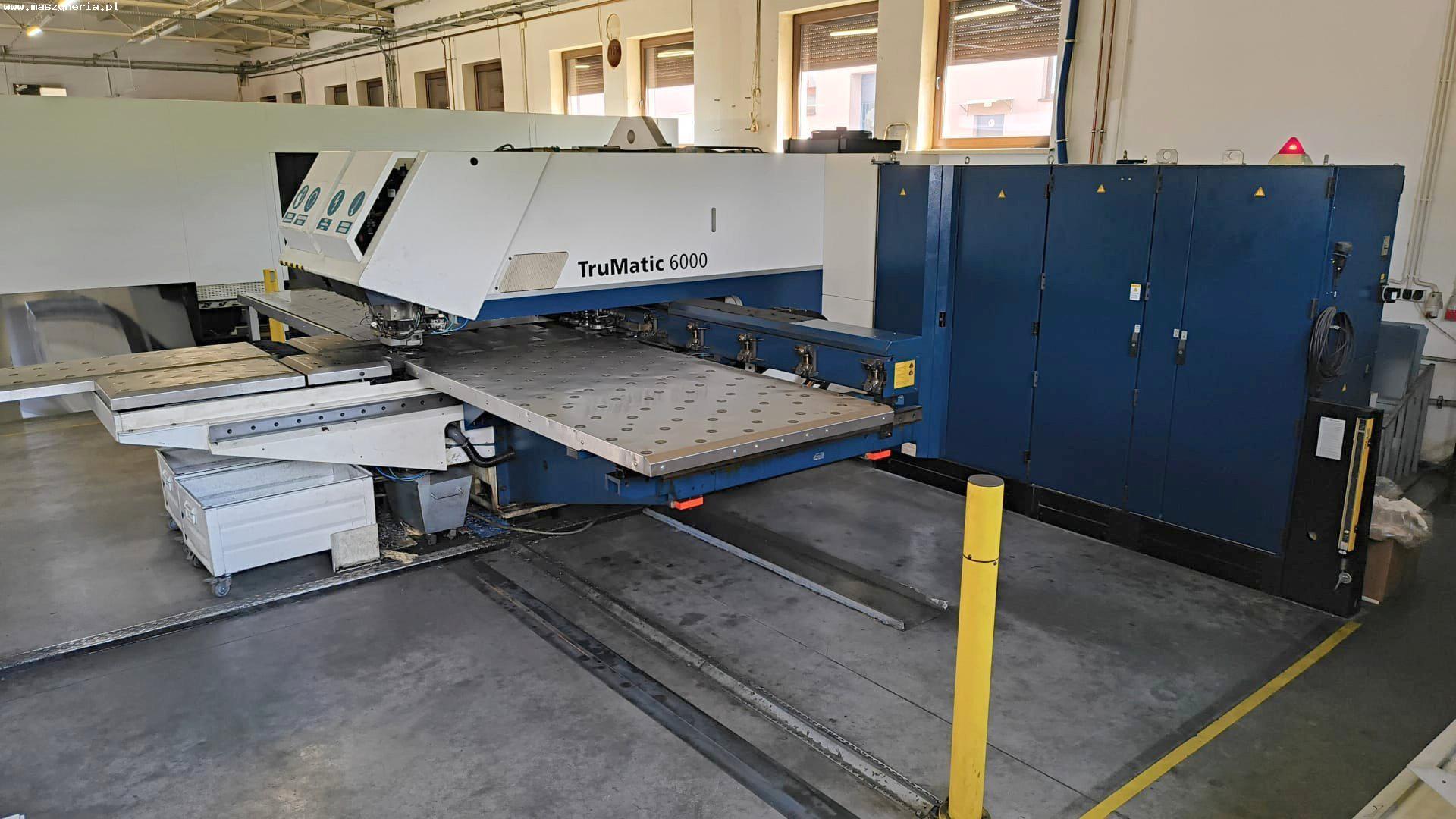

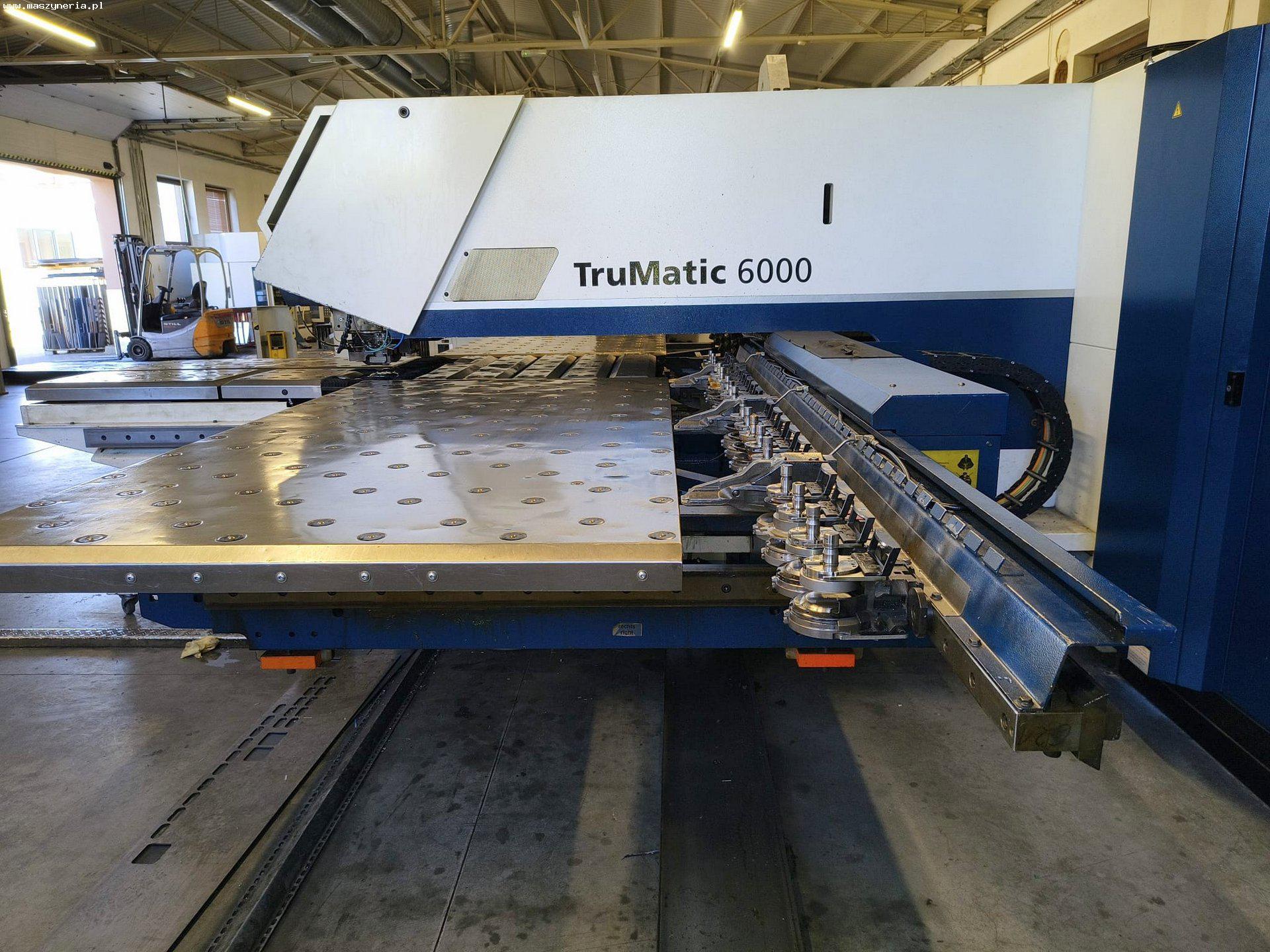

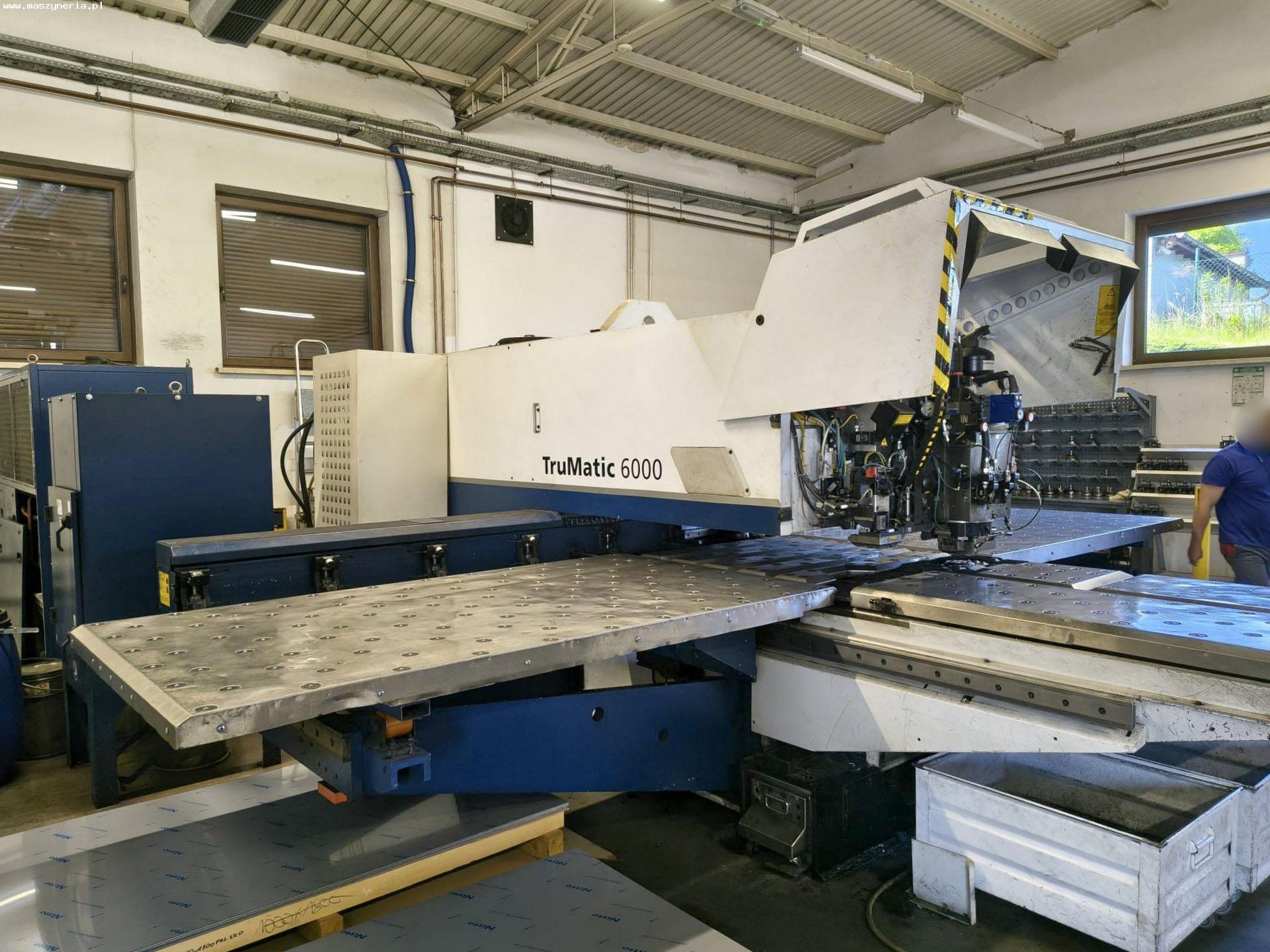

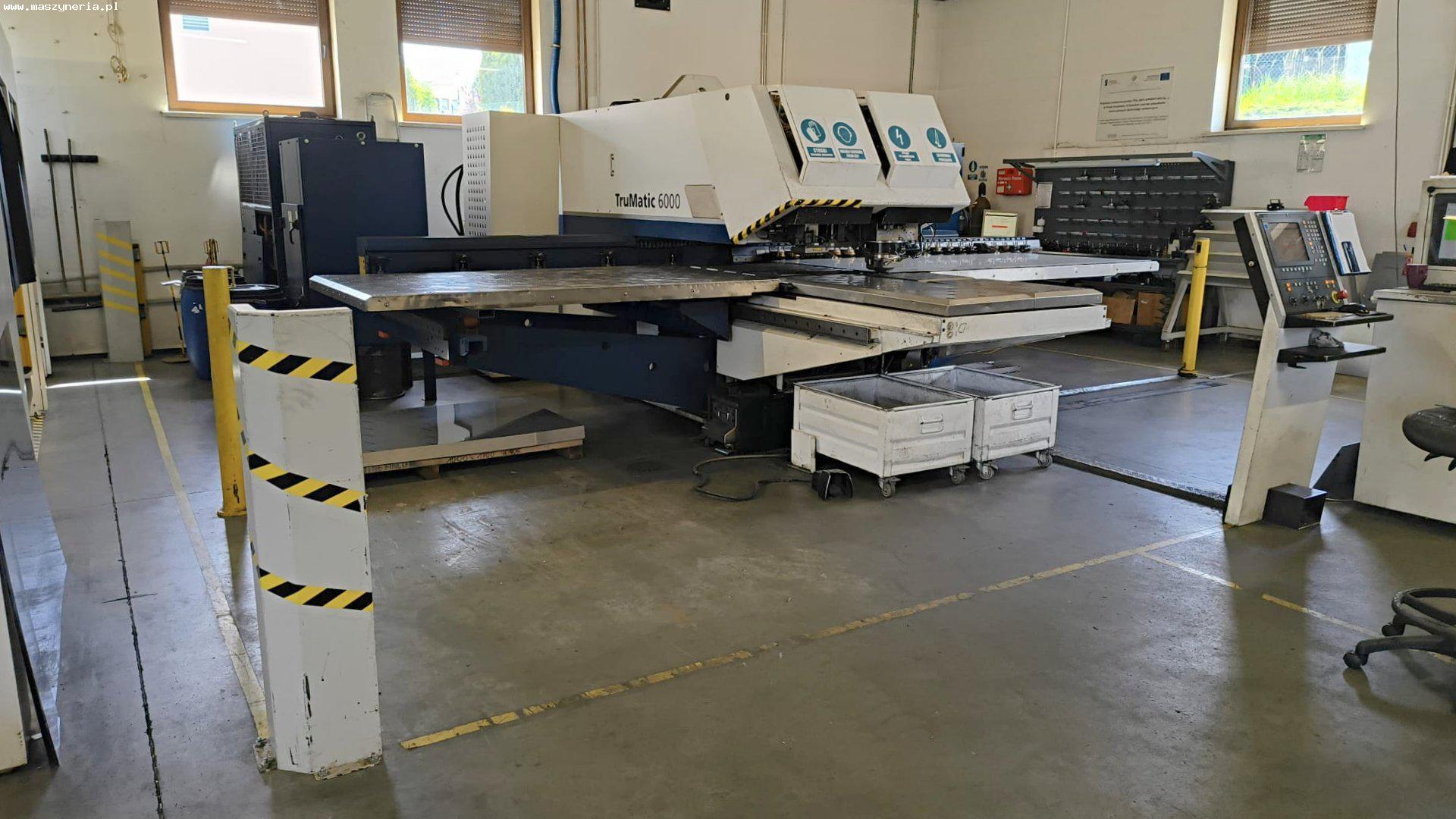

Punzonatrice laser TRUMPF TruMatic TC 6000 L-1300

Punzonatrice laser TRUMPF TruMatic TC 6000 L-1300 è stata costruita nel 2010 in Germania da TRUMPF Werkzeugmaschinen GmbH+Co. KG. Specifiche tecniche della punzonatrice TRUMPF TruMatic TC 6000 L-1300 Dati generali - gamma di lavorazione: punzonatura, taglio laser, filettatura, formatura - forza massima di punzonatura: 22 t (220 kN) - peso massimo del pezzo: 200 kg - area di lavoro (punzonatura e taglio laser): 2585 x 1280 mm - area di lavoro (punzonatura): 2585 x 1370 mm - velocità di avanzamento sull’asse X/Y: 90/60 m/min - velocità di avanzamento con funzionamento simultaneo degli azionamenti degli assi X e Y: 108 m/min - numero di corse dell’utensile (punzonatura): 900/min - numero di corse dell’utensile (marcatura): 2800/min - angolo di rotazione dell’utensile: 360° - tempo di cambio utensile: circa 1,5-5 s - pressione dell’aria compressa: 7-12 bar - consumo di aria compressa: circa 65 Nm3/h - protezione massima in ingresso: 63 A - tensione di controllo: 24 V - corrente nominale: 55 A - potenza richiesta: 65 kVA - alimentazione: 3x 400 V; 50 Hz - dimensioni (L x L x A): 7800 x 7500 x 2400 mm - peso della macchina TruMatic 6000L: circa 16700 kg Punzonatura e formatura - diametro massimo di punzonatura: 76,2 mm - spessore massimo di punzonatura: 8 mm - altezza massima di formatura: 12 mm Taglio laser - spessore massimo di taglio (acciaio strutturale): 8 mm - spessore massimo di taglio (acciaio inox): 4 mm - spessore massimo di taglio (alluminio): 3 mm - potenza laser: 100-2000 W - frequenza laser: 100-10000 Hz Filettatura - gamma di filettatura: M2.5-M8 - velocità di filettatura: 330 rpm Dotazione della punzonatrice TRUMPF - controllore CNC TRUMPF basato sul SIEMENS SINUMERIK 840D - sistema operativo: WINDOWS - magazzino utensili lineare a 18 posizioni - testa MultiTool (180 utensili) - sorgente laser: TRUMPF TruFlow 2000 - testa di punzonatura idraulica - servoazionamenti digitali che non richiedono manutenzione - guide di precisione su cuscinetti a rulli cilindrici - barriere fotoelettriche - sistema di estrazione degli scarti - sistema di filtrazione - sistema di raffreddamento chiuso - diagnostica della macchina - teleservizio - possibilità di collegamento in rete e integrazione con i sistemi di produzione
