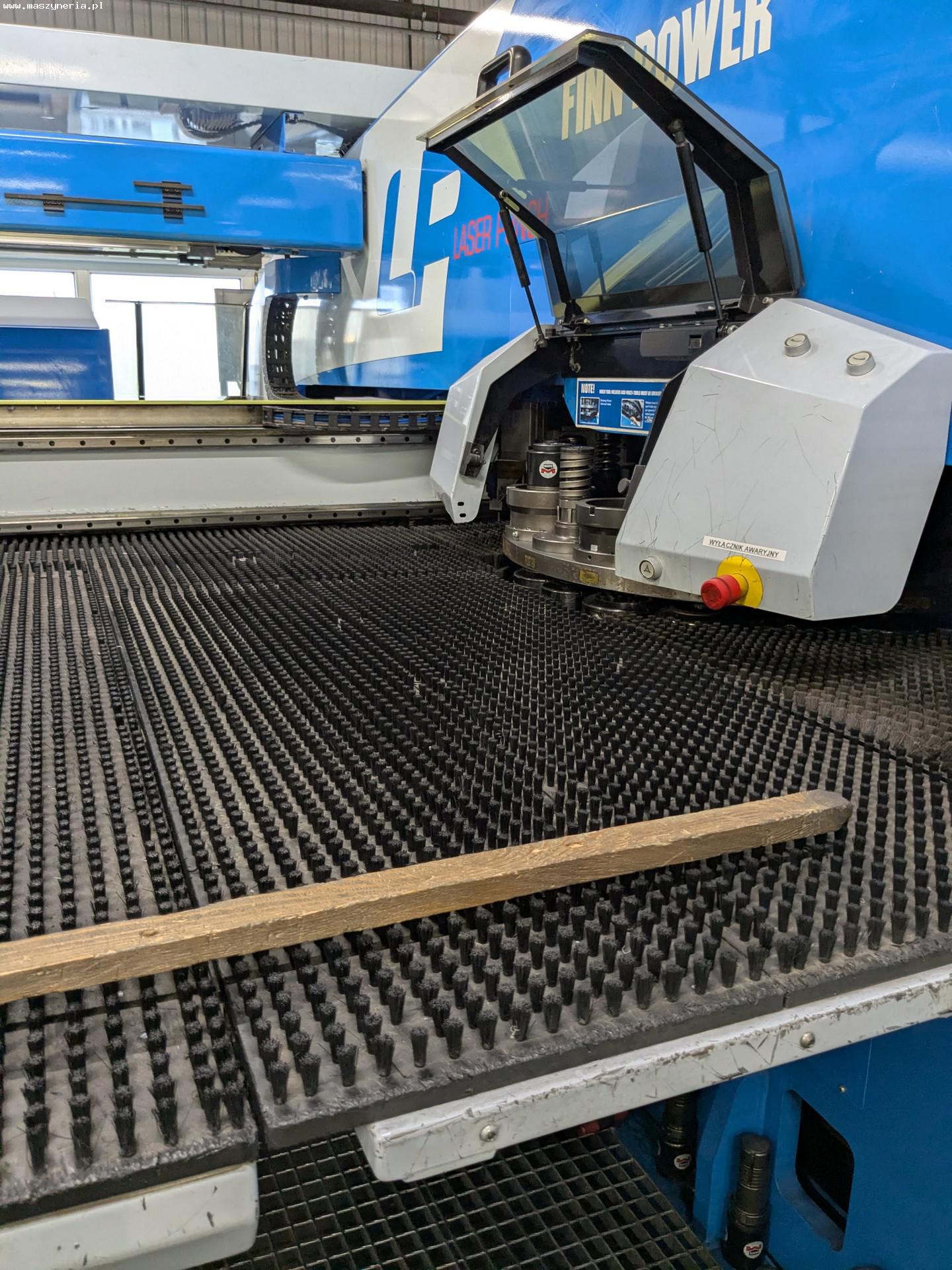

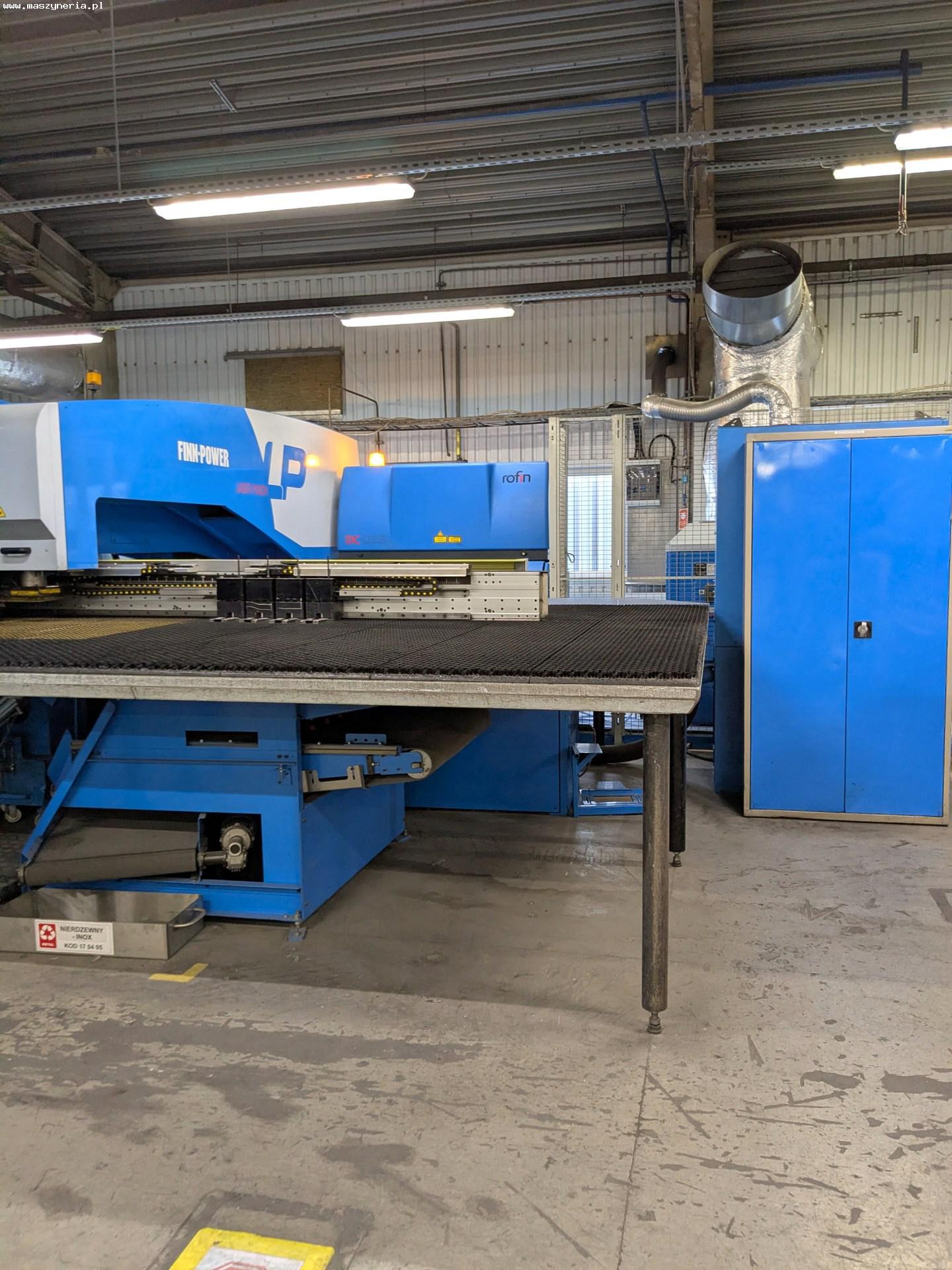

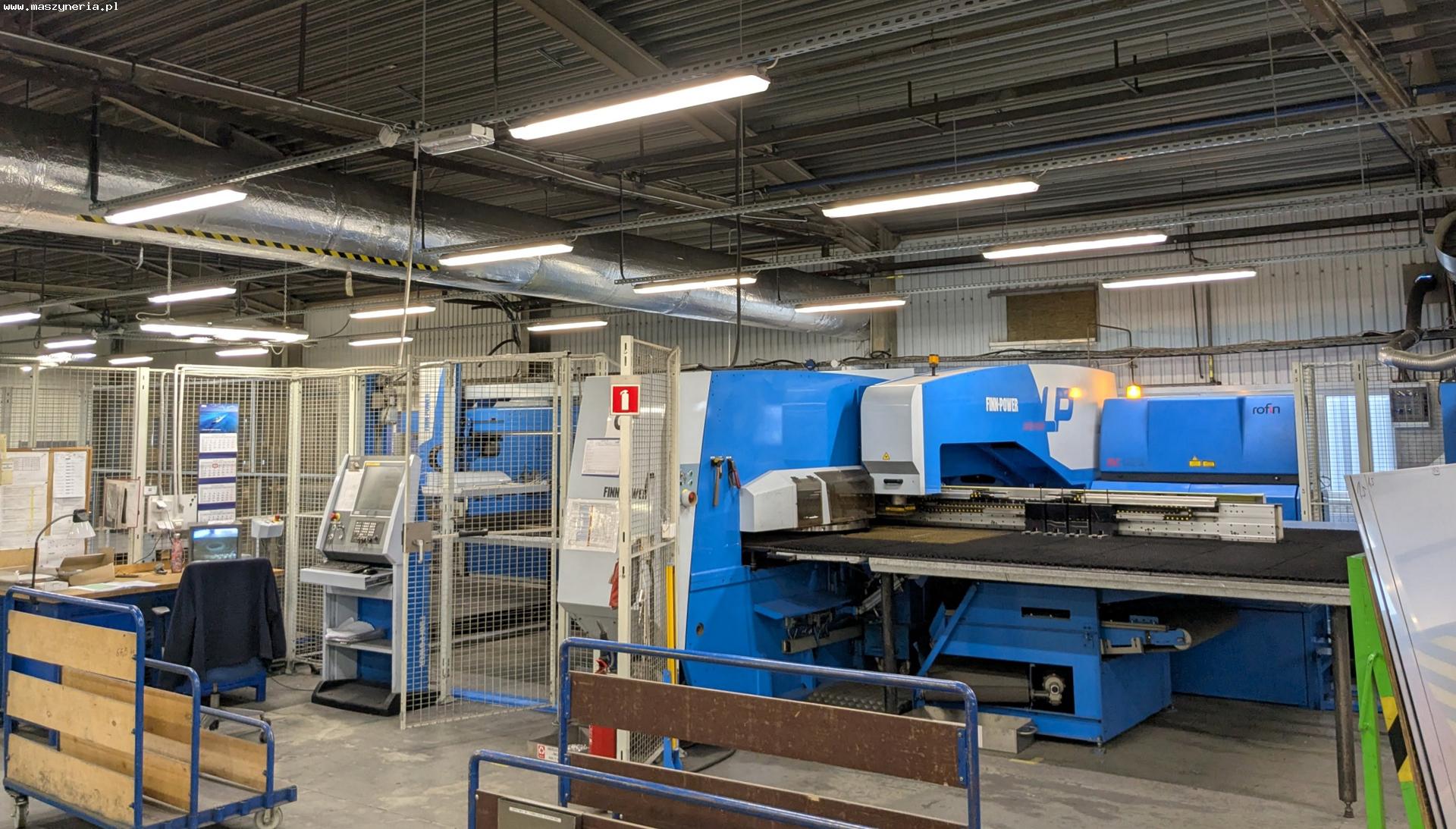

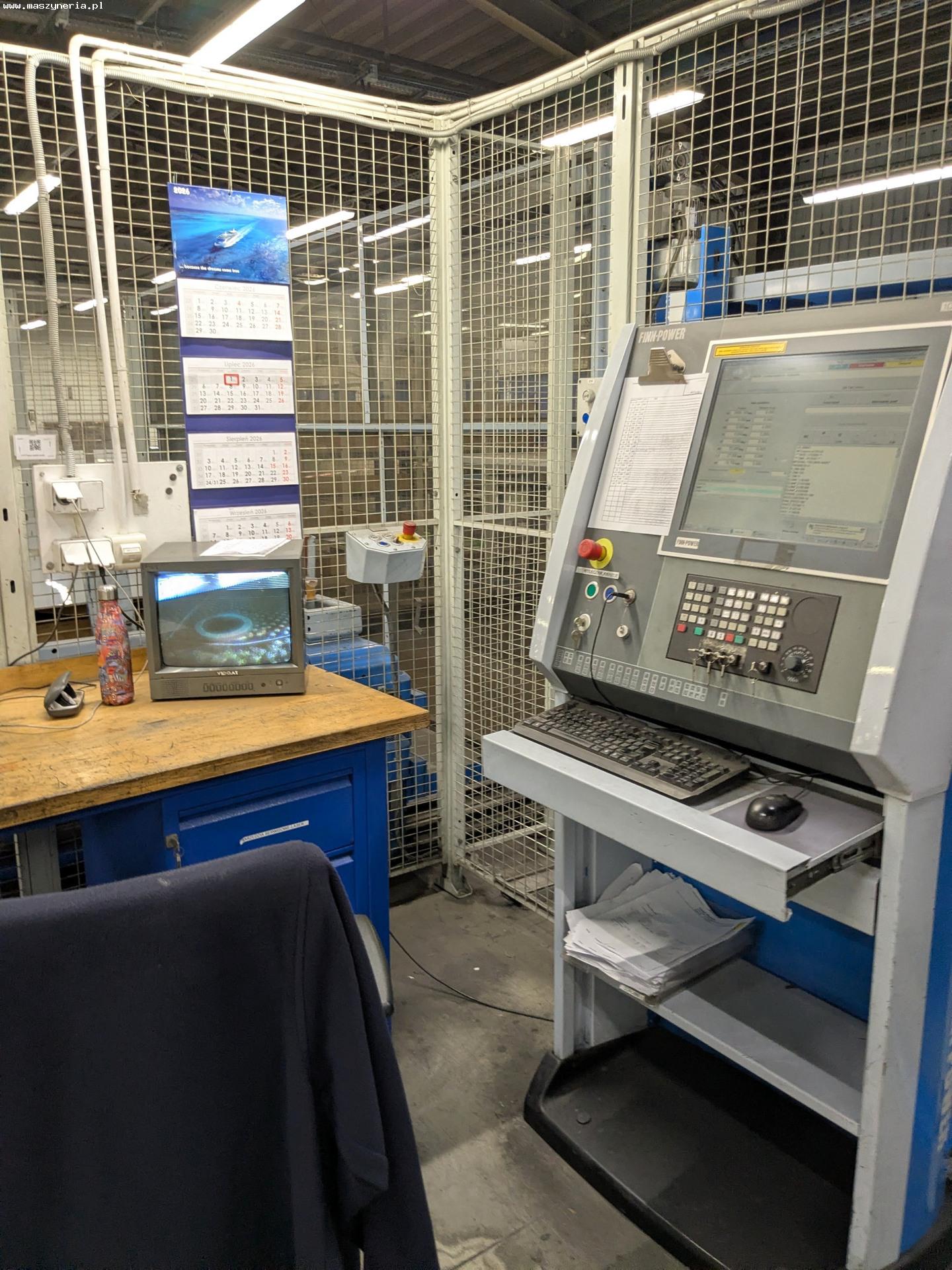

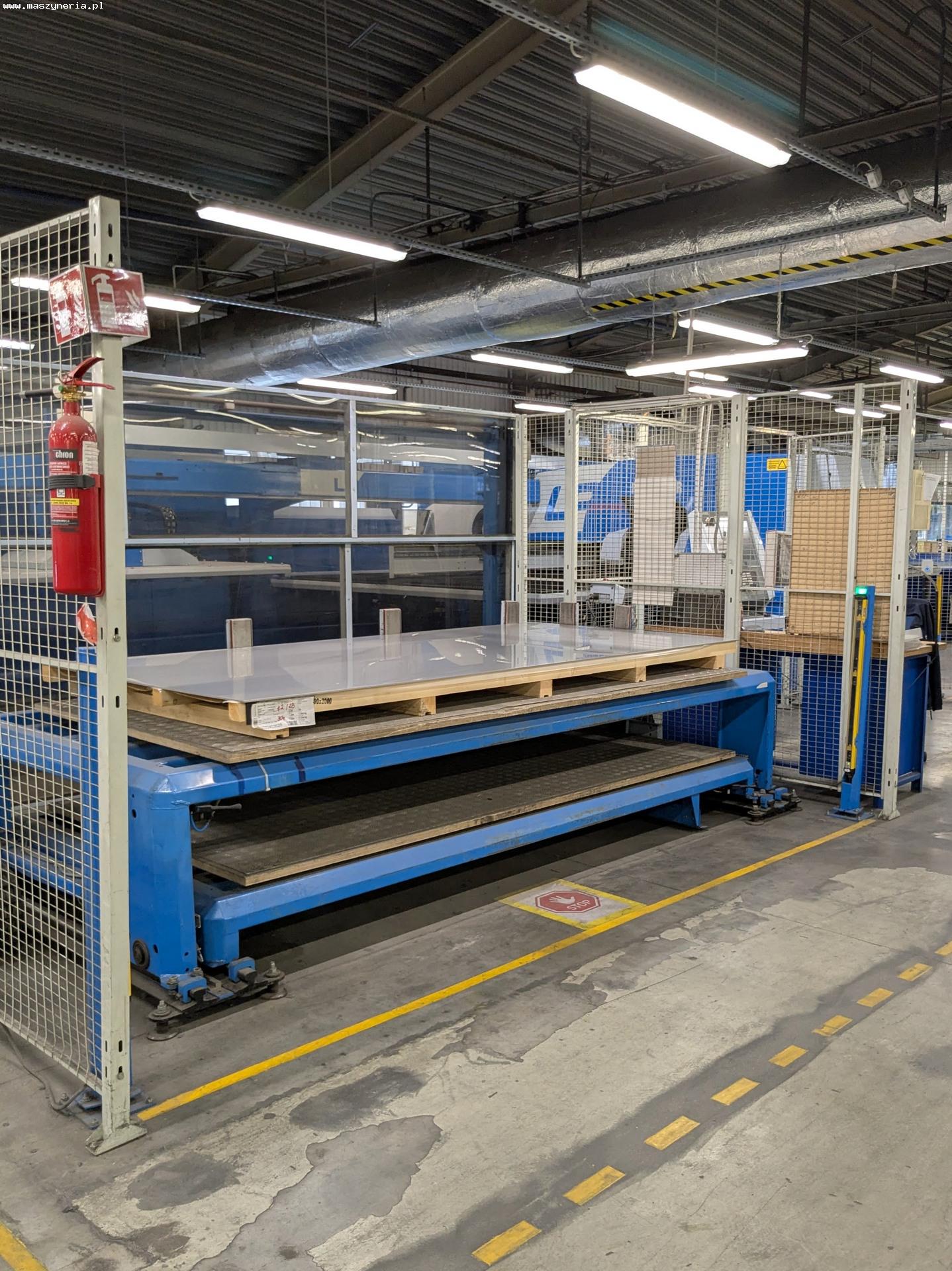

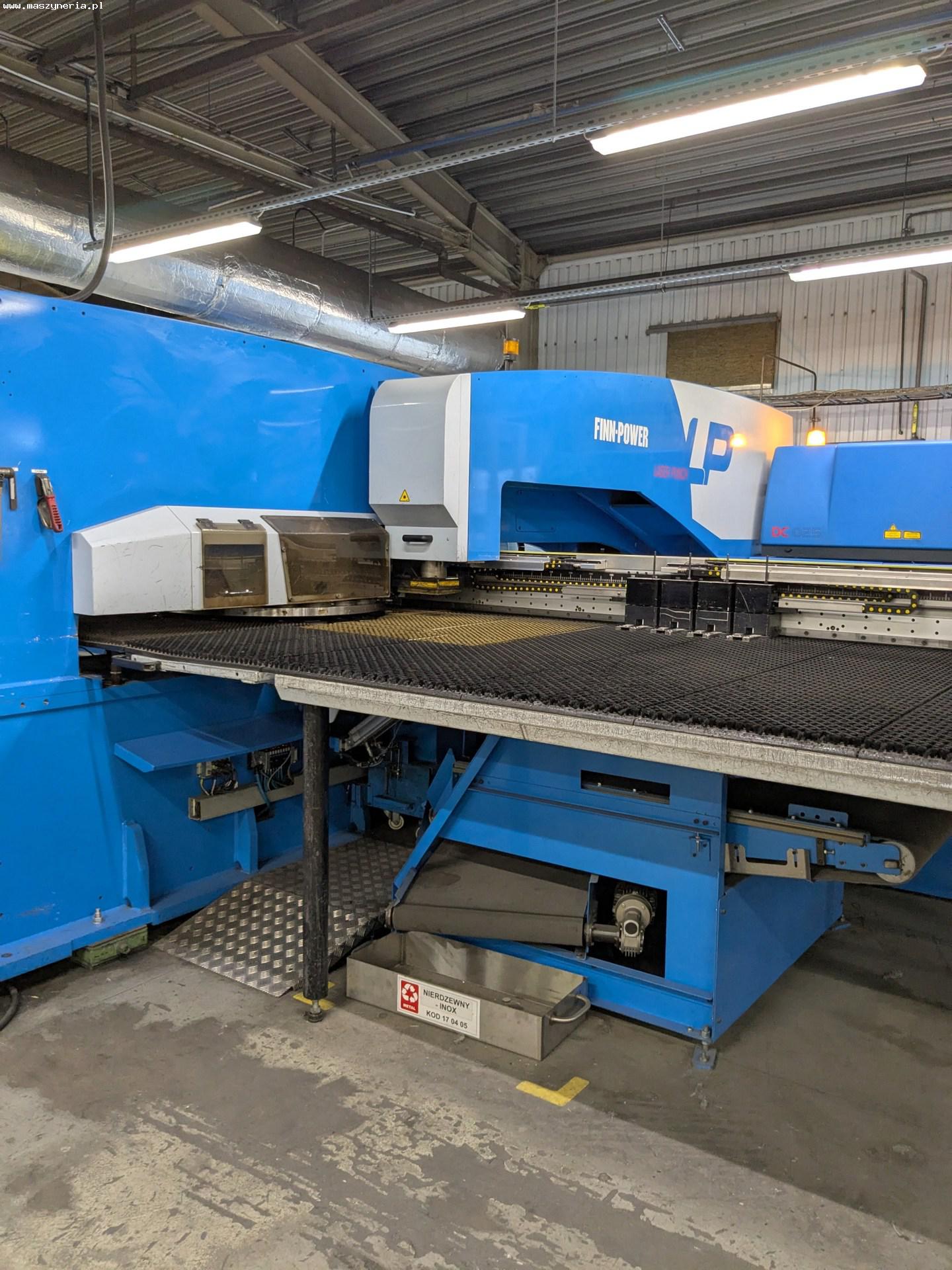

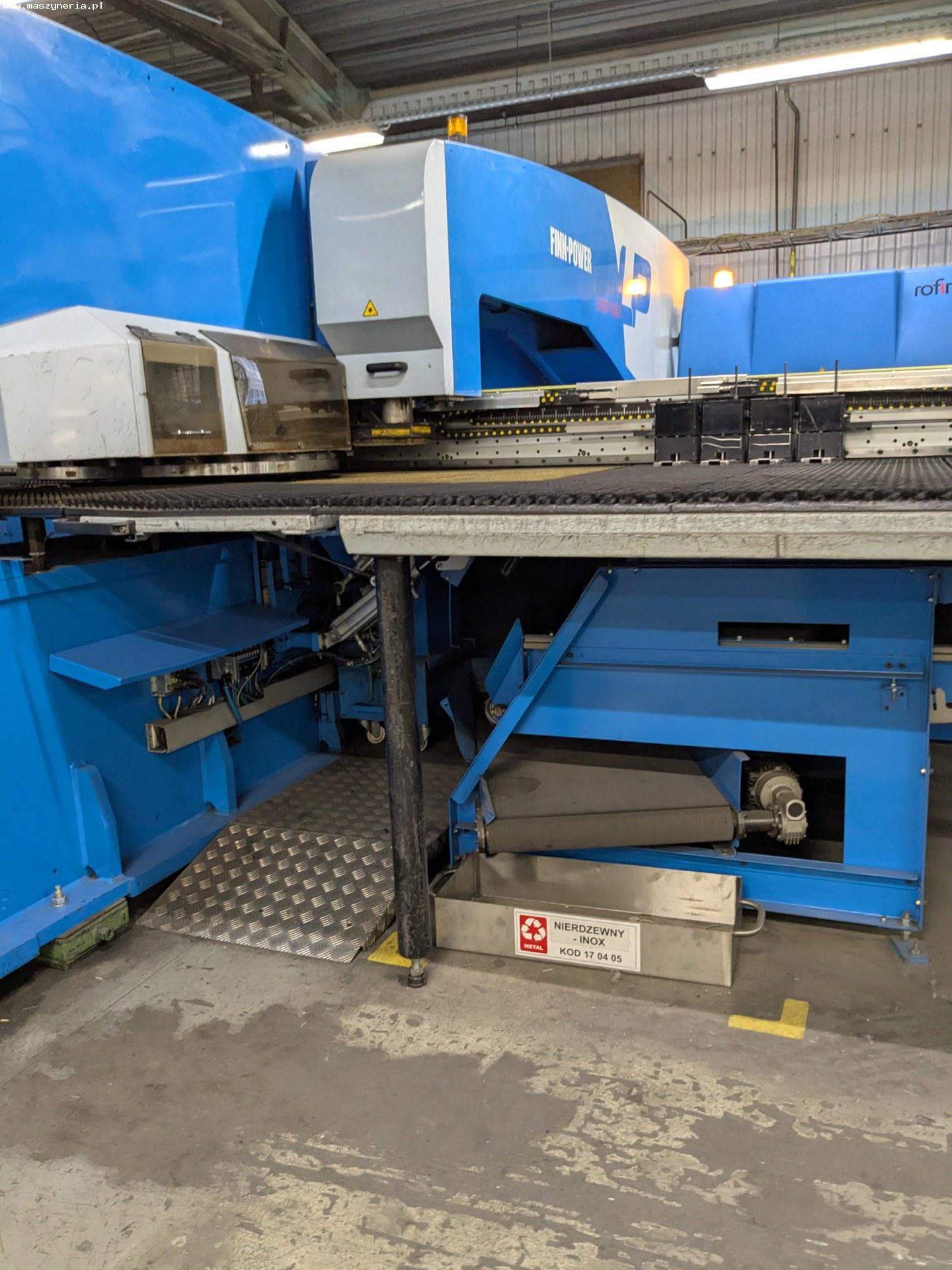

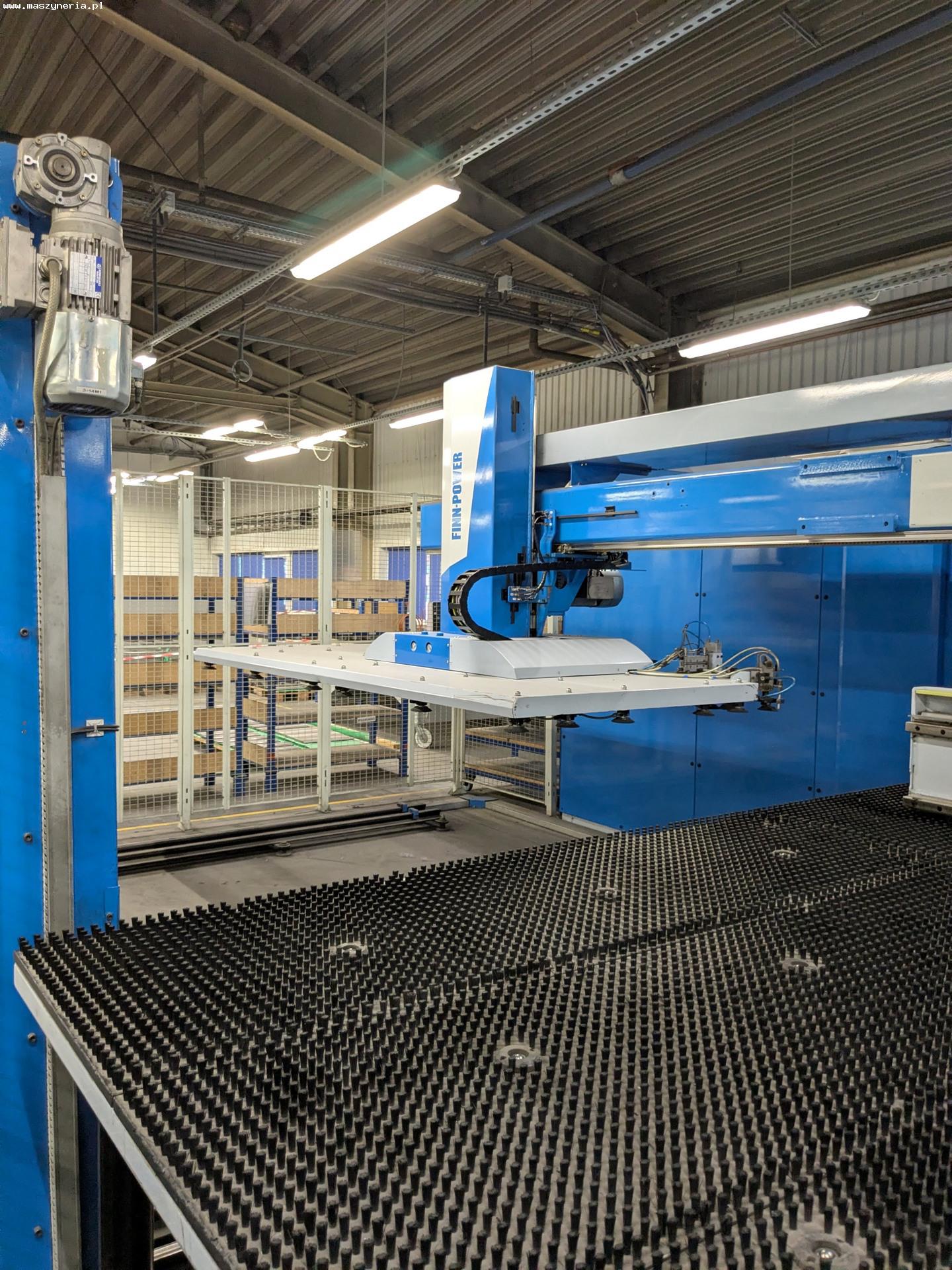

Punzonatrice laser FINN-POWER LP6

Punzonatrice laser FINN-POWER LP6 è stata prodotta nel 2008 in Finlandia da FINN-POWER OY. La macchina è stata utilizzata per la lavorazione di lamiere in acciaio inossidabile AISI 304 e AISI 316. Sin dal suo acquisto, è stata sottoposta a regolare manutenzione da parte del produttore e a ispezioni tecniche annuali. Specifiche tecniche della punzonatrice FINN-POWER LP6 Punzonatrice LP6 - forza di punzonatura: 30 t (300 kN) - metodo di punzonatura: servoidraulico - avanzamento sull’asse X/Y: 3144/1615 mm - velocità massima di avanzamento sull’asse X/Y: 120/90 m/min - velocità massima di posizionamento: 150 m/min - spessore massimo del pezzo (punzonatura – acciaio): 8 mm - spessore massimo del pezzo (punzonatura – acciaio inossidabile): 8 mm - spessore massimo del pezzo (punzonatura – alluminio): 8 mm - spessore massimo del pezzo (taglio laser – acciaio): 8 mm - spessore massimo del pezzo (taglio laser – acciaio inossidabile): 6 mm - spessore massimo del pezzo (taglio laser – alluminio): 6 mm - spessore minimo del pezzo: 0,5 mm - dimensioni massime del pezzo (L x L) : 3074 x 1565 mm - peso massimo del pezzo: 200 kg - numero di stazioni utensili: 20, di cui 9 stazioni index - testa MultiTool (2 pz.) - tipo di utensile: Thick Turret - diametro massimo del punzone: 89 mm - numero di corsa del punzone (nbbling 1-3 mm): 1000/min - numero di corsa del punzone (distanza tra i fori 25 mm): 400/min - numero di corsa del punzone (distanza tra i fori di 250 mm): 150/min - velocità massima di rotazione dell’utensile: 166 giri/min - tempo di cambio utensile: 1-3 s - velocità di rotazione della torretta: 30 giri/min - scivolo di lavoro – dimensioni massime dei pezzi tagliati al laser: 300 x 400 mm; 500 x 500 mm - scivolo di lavoro – dimensioni massime dei pezzi punzonati: 500 x 500 mm - morsetti pneumatici per il materiale (4 pz.) - deviazione massima della posizione dei fori sull’asse X e Y: 0,1 mm - deviazione massima della distanza tra i fori sull’asse X e Y: ± 0,05 mm - deviazione angolare massima dell’utensile indicizzato CNC: ± 0,1° - deviazione di posizione Pa sull’asse X e Y secondo la norma VDI/DGQ 3441: 0,08 mm (± 0,04 mm) - deviazione di dispersione Ps sull’asse X e Y secondo la norma VDI/DGQ 3441: 0,04 mm (± 0,02 mm) - capacità del serbatoio dell’olio: 200 l - peso dell’unità idraulica senza olio: 600 kg - pressione massima di esercizio: 300 bar - pressione minima dell’aria compressa: 6 bar - consumo massimo di aria compressa: 8 Nl/s - consumo medio di aria compressa: 5,5 Nl/s - fusibili (per alimentazione 3x 400 V): 3x 100 A - consumo medio di potenza: 20 kVA / 17 kW - potenza richiesta all’allacciamento: 80 kVA - temperatura ambiente: +10°C/+35°C - umidità relativa: 20-75% - peso della macchina: 18000 kg Sorgente laser ROFIN DC025 - tipo: CO2 - ore di funzionamento: 19699 h - potenza massima del laser: 2500 W - intervallo di potenza in uscita del raggio laser: 250-2500 W - stabilità della potenza in uscita del raggio laser: ± 2% - lunghezza d’onda del raggio laser: 10,6 µm - diametro del raggio laser: < 22 mm - qualità del raggio laser (mod): K > 0,9 - stabilità di posizionamento del raggio laser (divergenza): ≤ 0,15 mrad (EN ISO 11145) - polarizzazione: lineare, 45° - durata minima dell’impulso: 26 µsec – CW - fusibili (per alimentazione 3x 400 V): 3x 80 A - consumo medio di potenza: + 13 kVA / + 11 kW - requisiti di carico collegato: 60 kVA - dimensioni dell’unità (L x L x A): 1700 x 800 x 853 mm - dimensioni dell’armadio di comando (L x L x A): 800 x 600 x 1900 mm - peso dell’unità: circa 500 kg - peso dell’armadio di comando: circa 570 kg Testa di taglio - tipo: AF 1,5″ con attacco per lente intercambiabile - lunghezza focale: 5″ o 7,5″ - regolazione della lunghezza focale: programmabile - distanza di rilevamento del materiale: programmabile, capacitiva (senza contatto) - controllo della pressione del gas di taglio: CNC o manuale - pressione massima del gas di taglio: 25 bar Unita di raffreddamento dell’olio LUMIKKO - capacità di raffreddamento: 45 kW - potenza massima di raffreddamento: 0,64 kW/°C - circuito di raffreddamento chiuso - temperatura dell’acqua (circuito principale): 20°C ± 1°, risonatore - temperatura dell’acqua (circuito ausiliario): 24°C ± 1°, ottiche - capacità del serbatoio: 325 l - portata d’aria: 2,1 m3/s - livello di rumorosità: 65 dB(A) - dimensioni (L x L x A): 1420 x 1200 x 1950 mm - peso dell’unità (senza acqua): circa 550 kg Unità di filtrazione HERDING DELTA 750-4/9 SB - filtri: 4x DELTA 750/9 3K - superficie filtrante: 7,3 m2 - portata d’aria: 500 m3/h - tasso di penetrazione medio: 0,01% - livello di rumore: 74 dB(A) - dimensioni (L x L x A): 1200 x 835 x 2120 mm - peso dell’unità: 580 kg Dotazione per la punzonatrice CNC FINN POWER LP6 12 43 - pannello operatore touchscreen con controllore CNC SIEMENS SINUMERIK 840D - testa a torretta a 20 stazioni, di cui 9 stazioni index - testa MultiTool (2 pz.) - testa di punzonatura servoidraulica - testa di taglio con autofocus - tavoli di carico automatici funzionanti in alternanza (2 pz.) - tavolo per lo scarico dei pezzi tagliati - uno scivolo che consente la punzonatura di pezzi più piccoli senza microgiunti e il loro trasporto automatico verso contenitori situati sotto il piano della macchina - sorgente laser: ROFIN DC 025 - sistema rotante (indicizzabile) per la formatura dal basso (2 pz.) - tavola di coordinamento - tavole a spazzole - morsetti pneumatici per il materiale (4 pz.) - unità di filtrazione: HERDING DELTA 750-4/9 SB - unita di raffreddamento dell’olio: LUMIKKO - gruppo idraulico - quadro elettrico con raffreddamento
