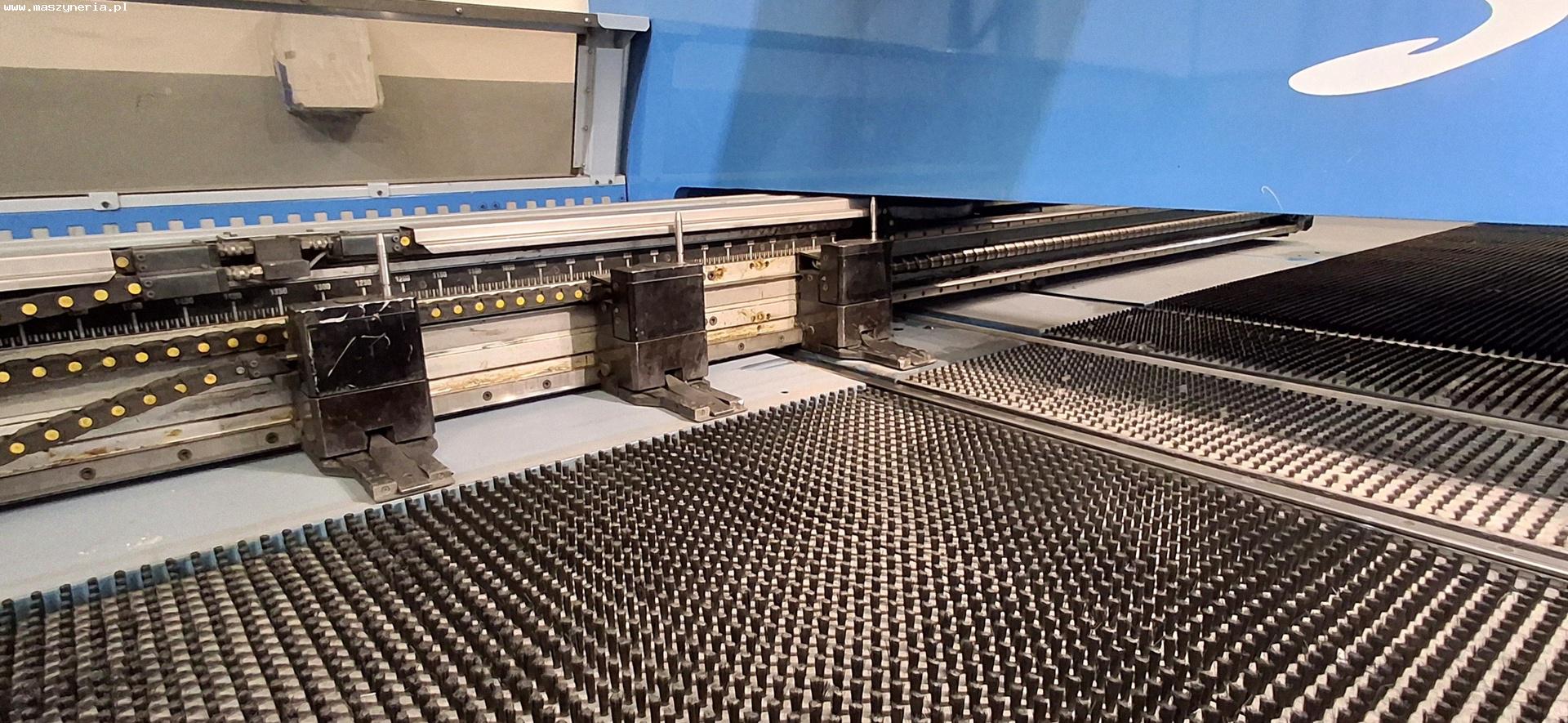

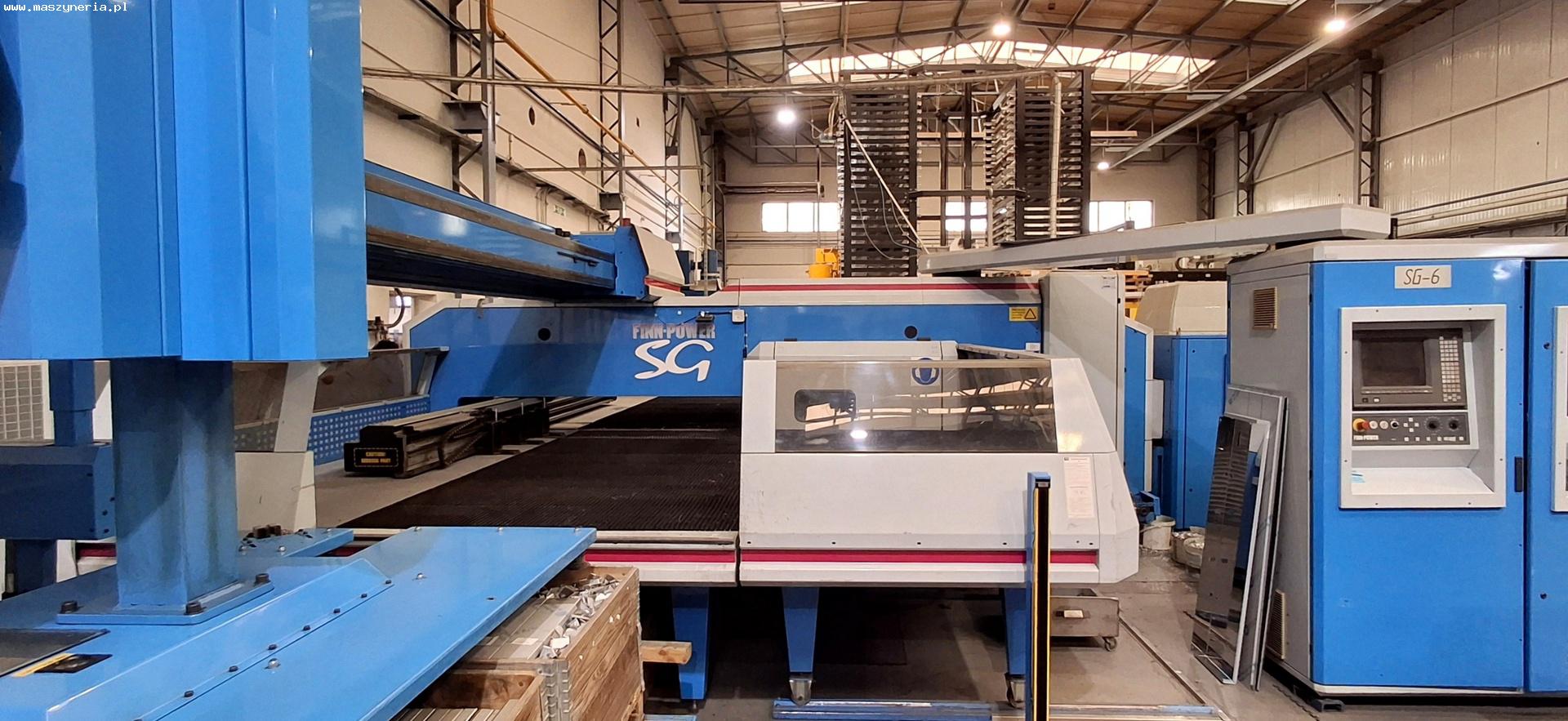

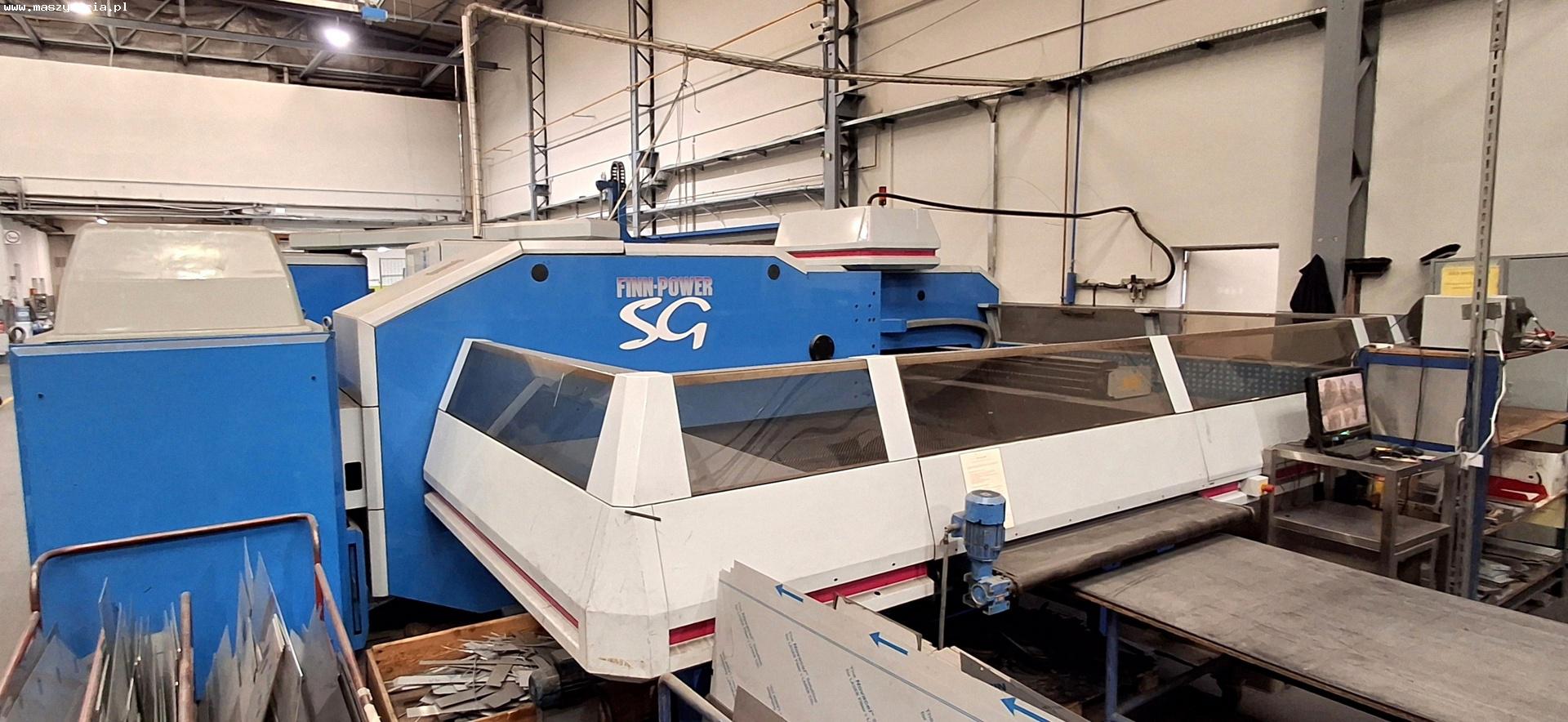

Punzonatrice a torretta FINN-POWER SG-6

Punzonatrice a torretta FINN-POWER SG-6 è stata costruita nel 1999 in Finlandia dalla LILLBACKA CORPORATION. La macchina è stata sottoposta a regolare manutenzione per tutta la sua durata. Specifiche tecniche della punzonatrice FINN-POWER SG-6 Dati generali - forza di punzonatura: 30 t (300 kN) - avanzamento sull’asse X/Y: 2584/1560 mm - velocità massima di avanzamento sull’asse X/Y: 80/60 m/min - velocità massima di avanzamento trasversale: 100 m/min - dimensioni massime della lamiera (L x L): 3061 x 1528 mm - peso massimo della lamiera: 200 kg - numero di corse (distanza tra i fori di 1 mm): 1000/min - numero di corse (distanza tra i fori di 25 mm): 440/min - numero di corse (distanza tra i fori di 250 mm): 150/min - diametro massimo dell’utensile: 89 mm - numero di stazioni utensile: 20 – di cui: stazione MT10: 1 stazione B: 11 stazione Bi: 1 stazione C: 3 stazione Ci: 2 stazione D: 1 stazione Di: 1 - velocità massima di rotazione dell’utensile: 58 giri/min - tempo di cambio utensile: 1-3 s - velocità di rotazione della torretta: 30 giri/min - deviazione massima della posizione del foro: 0,1 mm - deviazione massima della distanza tra i fori: ± 0,05 mm - deviazione angolare massima: ± 0,1° - deviazione di posizione Pa: 0,08 mm - deviazione di diffusione Ps: 0,04 mm - ore di funzionamento: 37341 h - pressione massima di esercizio: 300 bar - pressione minima dell’aria compressa: 6 bar - consumo medio di aria compressa: 30 Nl/min - capacità del serbatoio dell’olio: 330 l - consumo massimo del radiatore dell’olio: 30 kW - flusso d’aria del radiatore dell’olio: 2,9 m3/s - consumo medio di potenza: 30 kW - alimentazione: 3x 400 V; 50 Hz - peso della macchina FINN-POWER SG-6: 22000 kg Cesoie di taglio integrate - forza di taglio: 25 t (250 kN) - spessore massimo di taglio (alluminio): 5 mm - spessore massimo di taglio (acciaio Fe52/Fe37): 4 mm - spessore massimo di taglio (acciaio inox): 3 mm - spessore minimo di taglio: 0,5 mm - dimensioni massime della lamiera (L x L): 1528 x 800 mm - regolazione della distanza tra le lame: manuale Dotazione della punzonatrice FINN-POWER TRS 6 FBU - controller CNC - cesoie di taglio integrate - sistema di caricamento automatico della lamiera - tavolo a spazzole - pinze pneumatiche per il materiale (3 pz) - trasportatore per i pezzi finiti - trasportatore per gli scarti - unità idraulica - utensili (15 pz)
