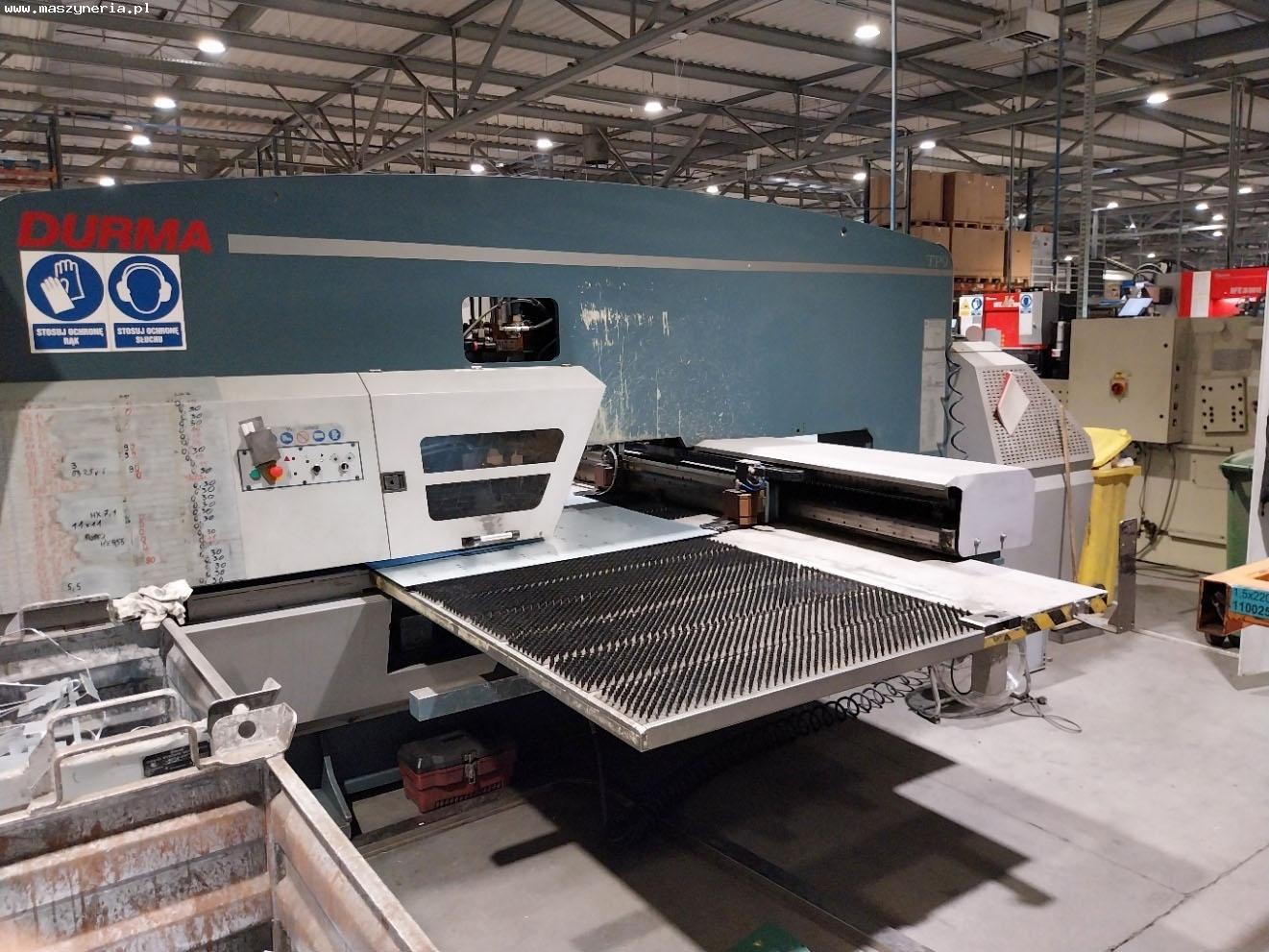

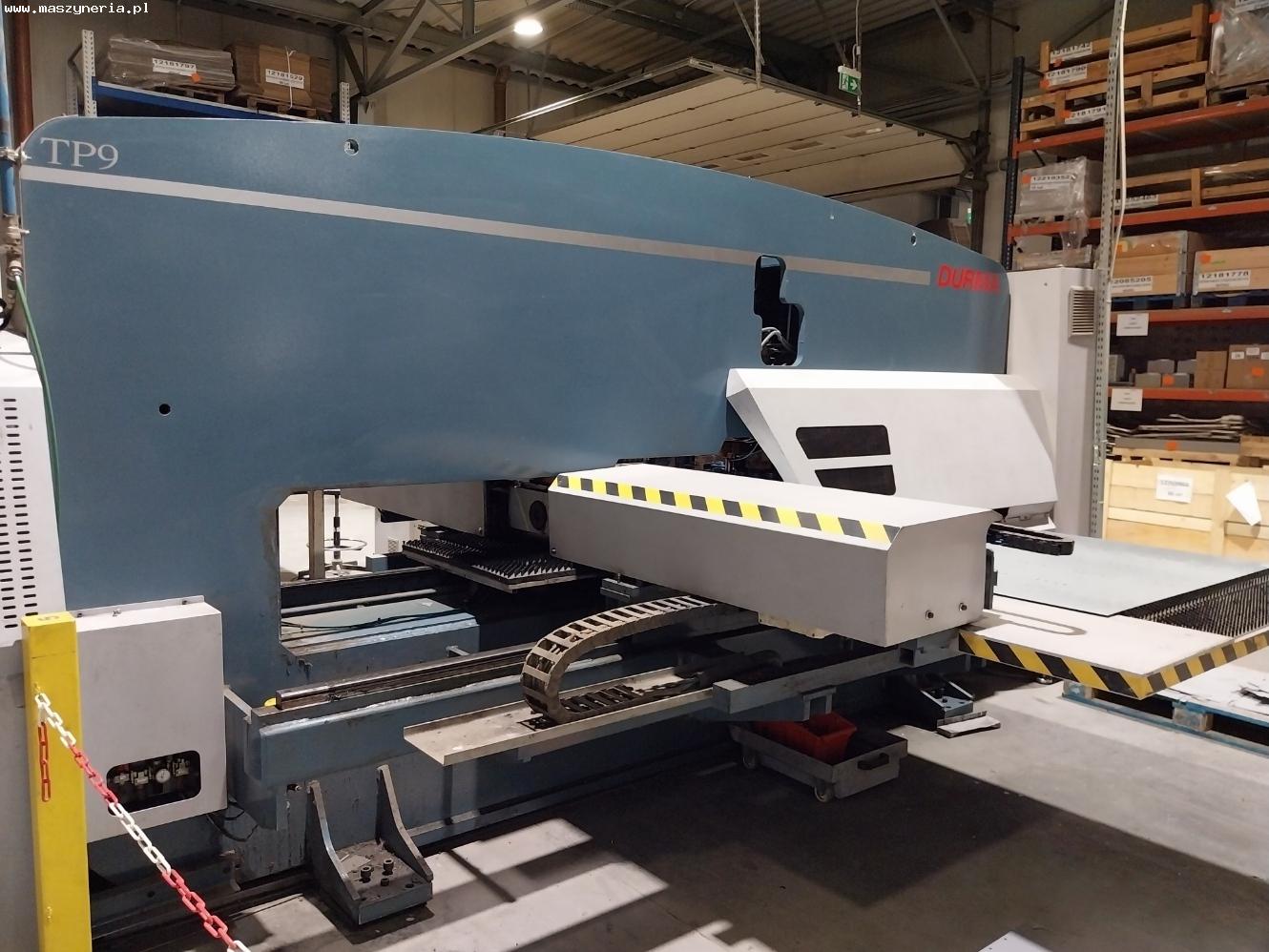

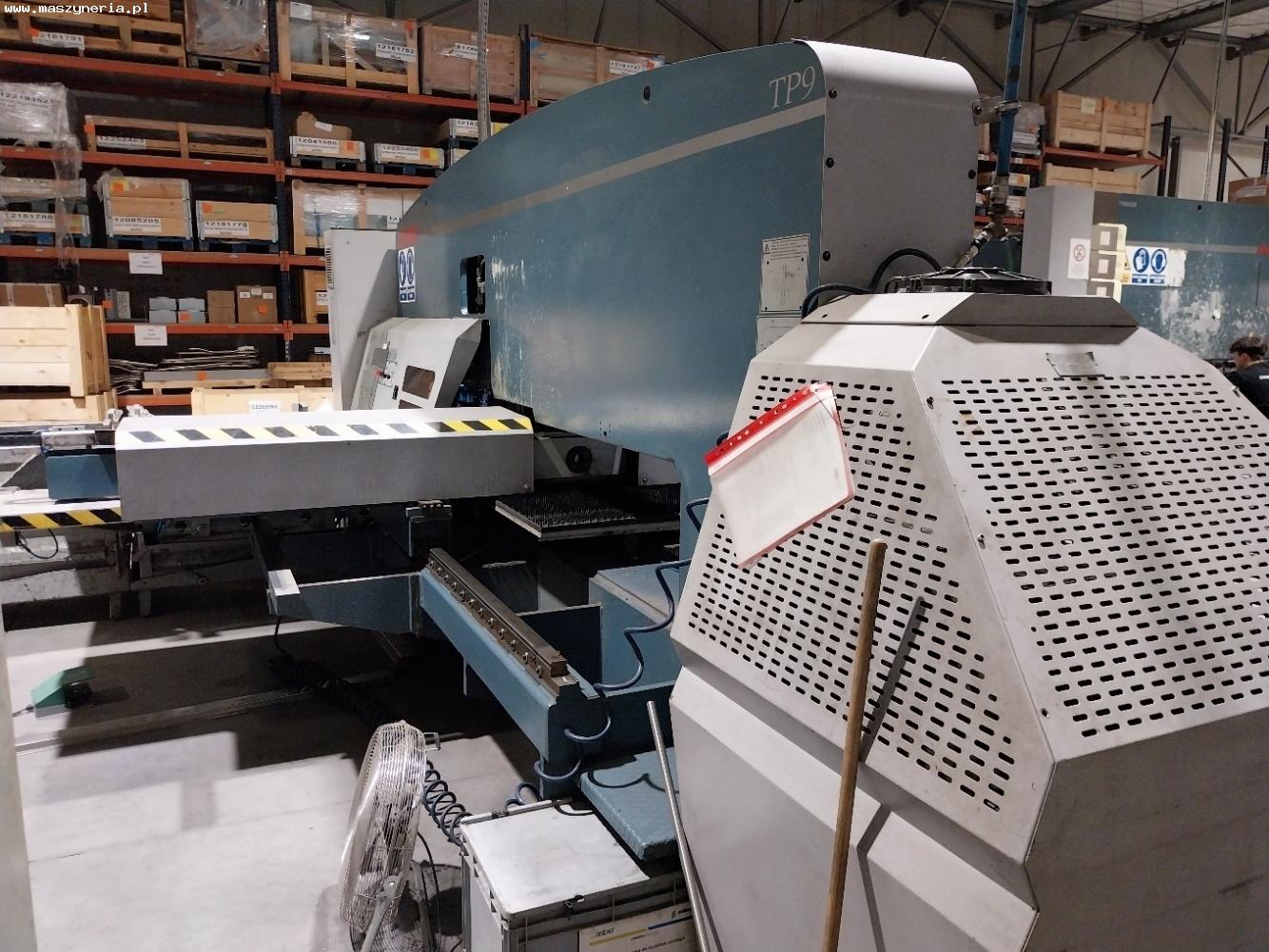

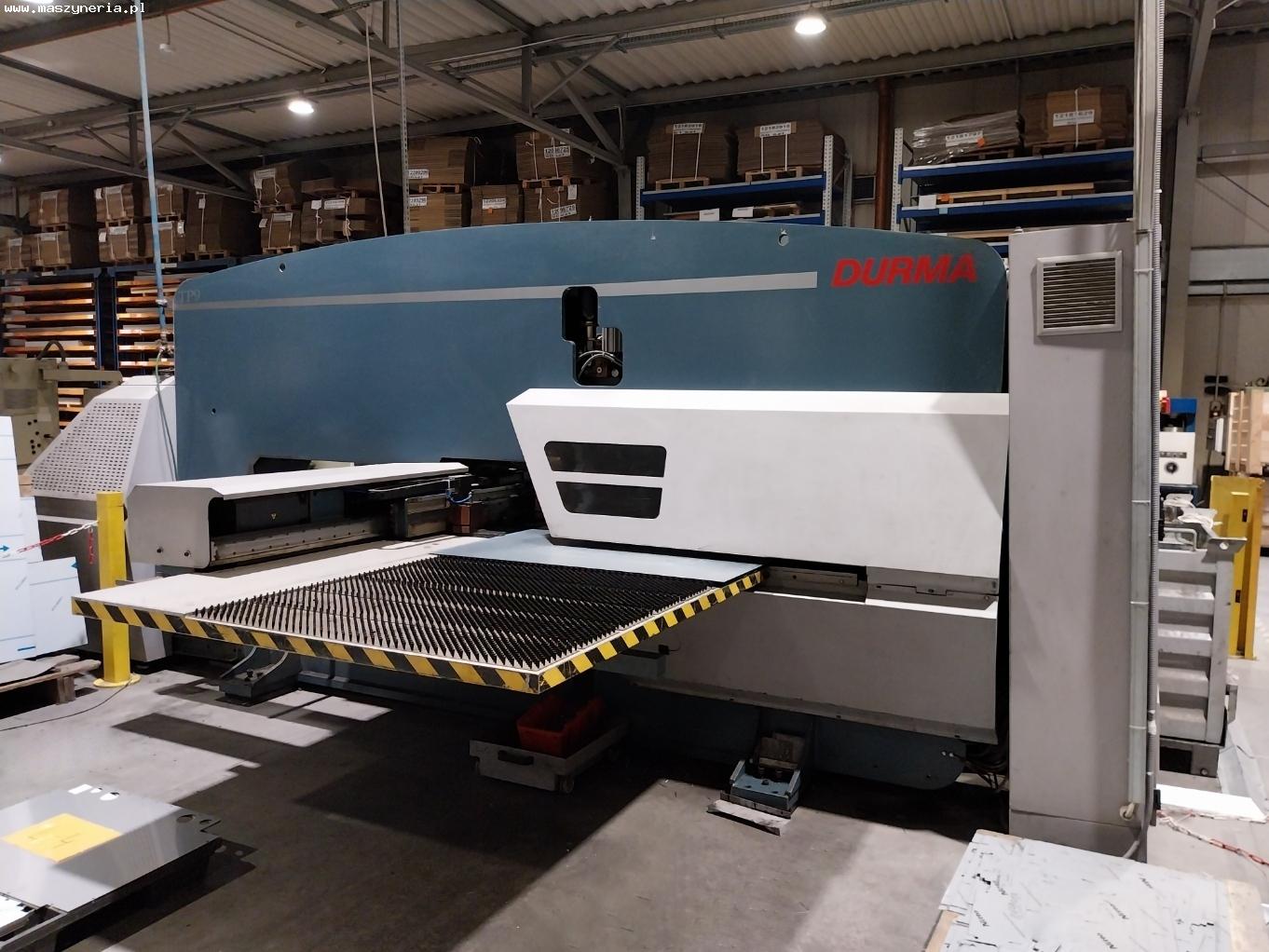

Punzonatrice a torretta DURMA TP9

Punzonatrice a torretta DURMA TP9 è stata costruita nel 2007 in Turchia da DURMAZLAR MAKİNA SANAYİ ve TİCARET A.Ş. Specifiche tecniche della punzonatrice DURMA TP9 - forza massima di punzonatura: 20 t - avanzamento sull’asse X: 2000 mm + riposizionamento - avanzamento sull’asse Y: 1250 mm - velocità di avanzamento sull’asse X/Y: 75/60 m/min - velocità di avanzamento sull’asse X e Y (simultaneo): 90 m/min - spessore massimo del pezzo (acciaio dolce, stazione fissa): 6 mm - spessore massimo del pezzo (acciaio inox, stazione fissa): 3 mm - spessore massimo del pezzo (acciaio dolce, stazione index): 3 mm - spessore massimo del pezzo (acciaio inox, stazione index): 1,5 mm - peso massimo del pezzo (alla massima velocità di punzonatura): 100 kg - numero di stazioni utensile: 27 – di cui: stazione A (0,8-12,7 mm): 11 stazione B (12,8-31,7 mm): 10 stazione B index (12,8-31,7 mm): 2 stazione C (31,8-50,8 mm): 1 stazione C index (31,8-50,8 mm): 1 stazione D (50,9-88,9 mm): 2 - diametro massimo dell’utensile: 88,9 mm - lunghezza della corsa dell’utensile: 40 mm - numero di corse dell’utensile (corsa 1 mm, spessore del pezzo 1 mm): 900/min - numero di corse dell’utensile (corsa 25 mm, spessore del pezzo 1 mm): 300/min - velocità di rotazione della torretta: 22 giri/min - velocità di rotazione della stazione index: 75 giri/min - altezza del piano di lavoro: 940 mm - precisione di posizionamento: ± 0,1 mm - ripetibilità: ± 0,05 mm - forza di serraggio del materiale: 1000 Kg - capacità del serbatoio dell’olio: 225 l - potenza del motore: 7,5 kW - alimentazione: 3x 400 V; 50 Hz - dimensioni (L x L x A): 6100 x 4200 x 2500 mm - peso della macchina DURMA TP9: 12500 kg Dotazione della punzonatrice a torretta DURMA - controllo CNC: SIEMENS SINUMERIK - software CAD/CAM: METALIX - tavolo di lavoro a spazzole - barriere ottiche di sicurezza - dispositivo di raffreddamento - morsetti per materiale (2 pz.) - comando a pedale - contenitore dei rifiuti
