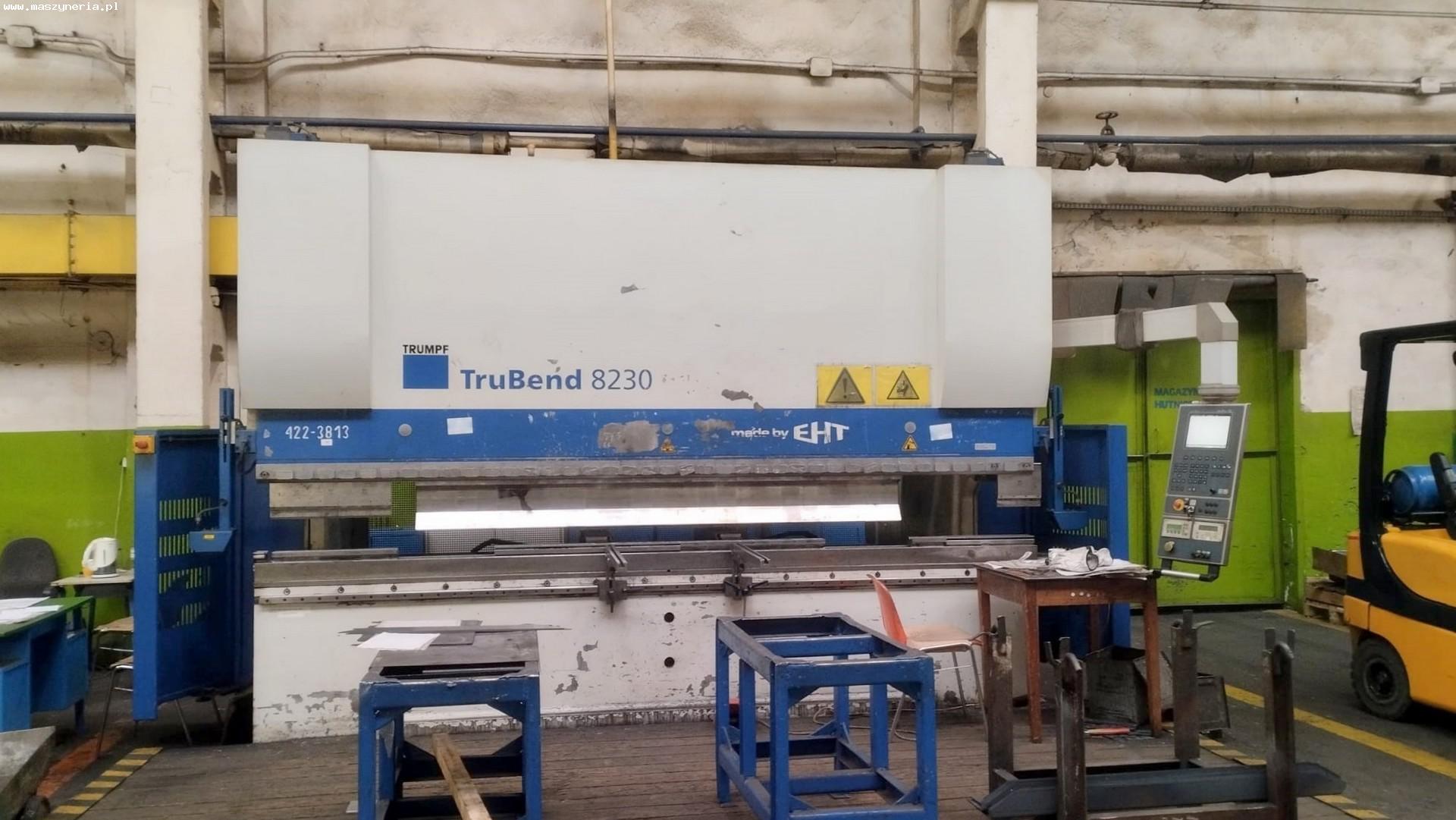

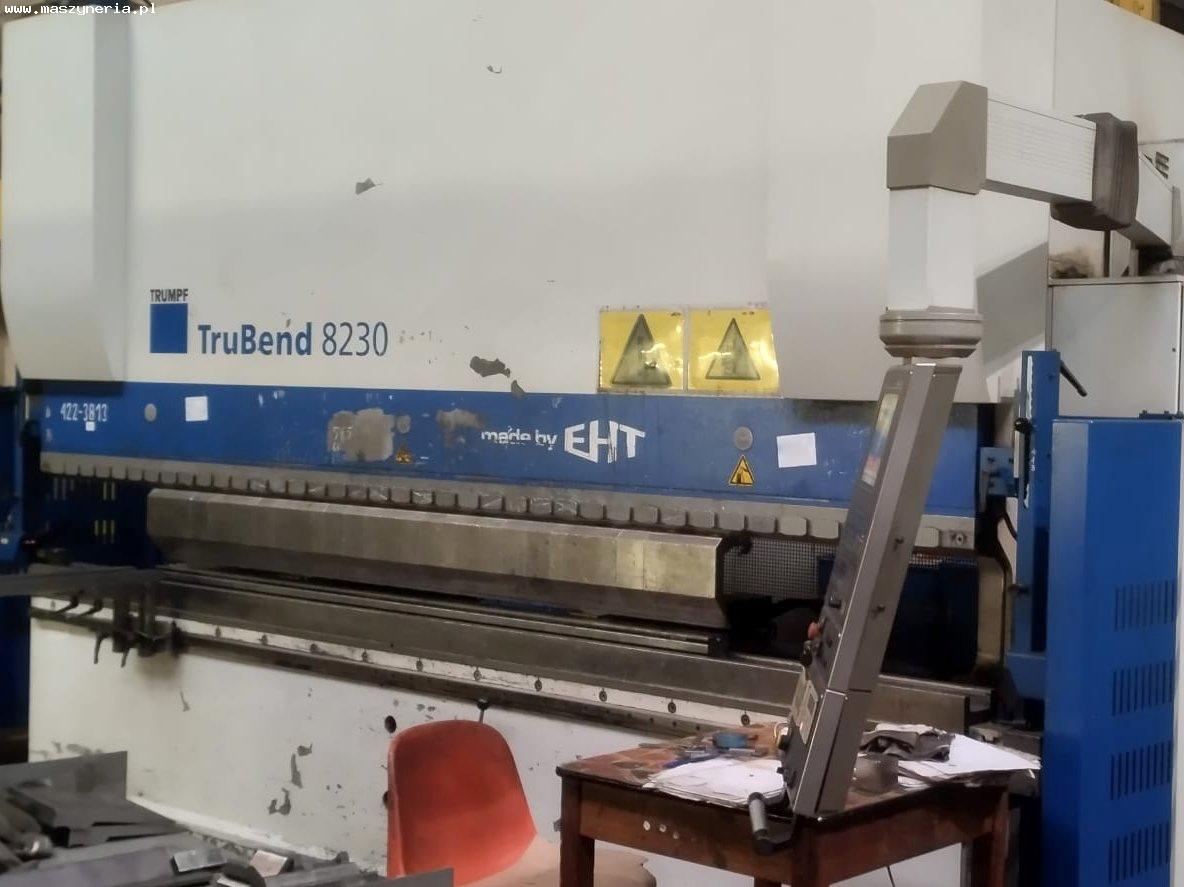

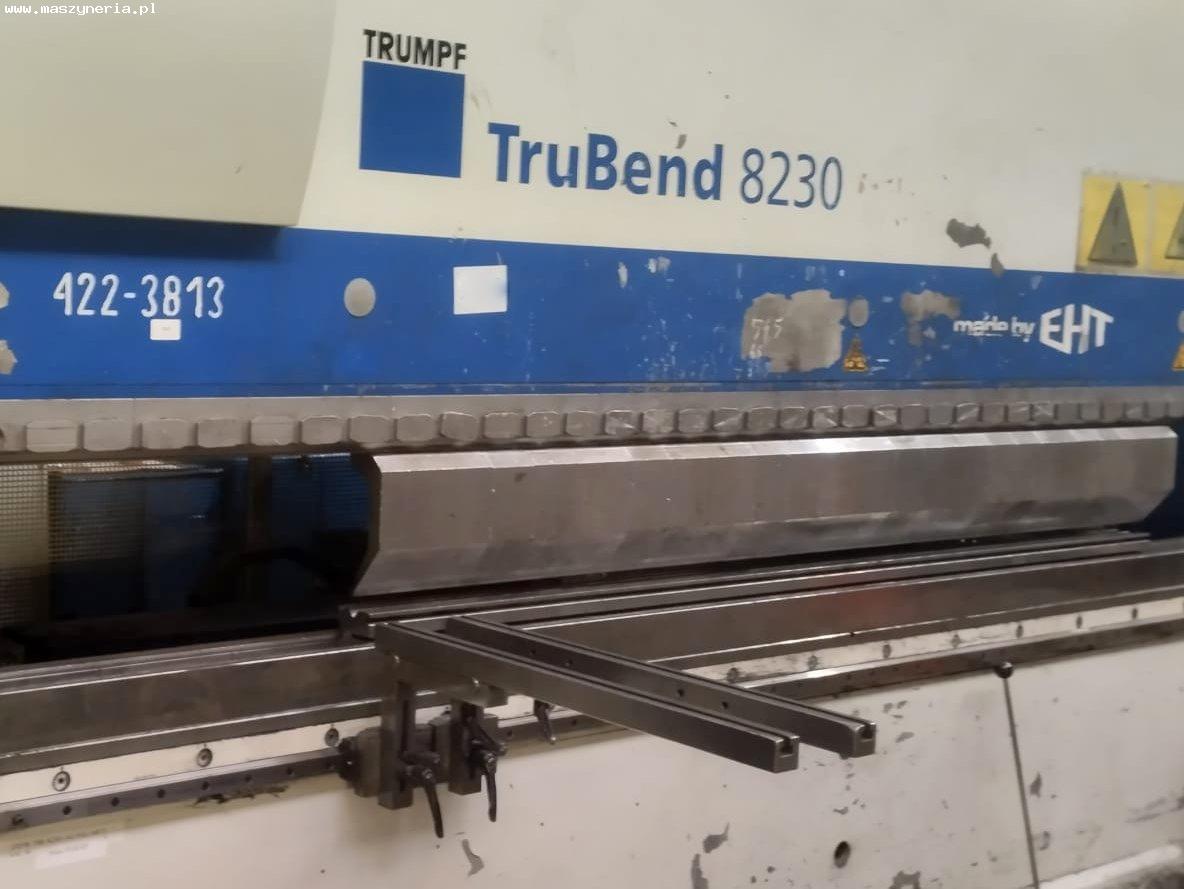

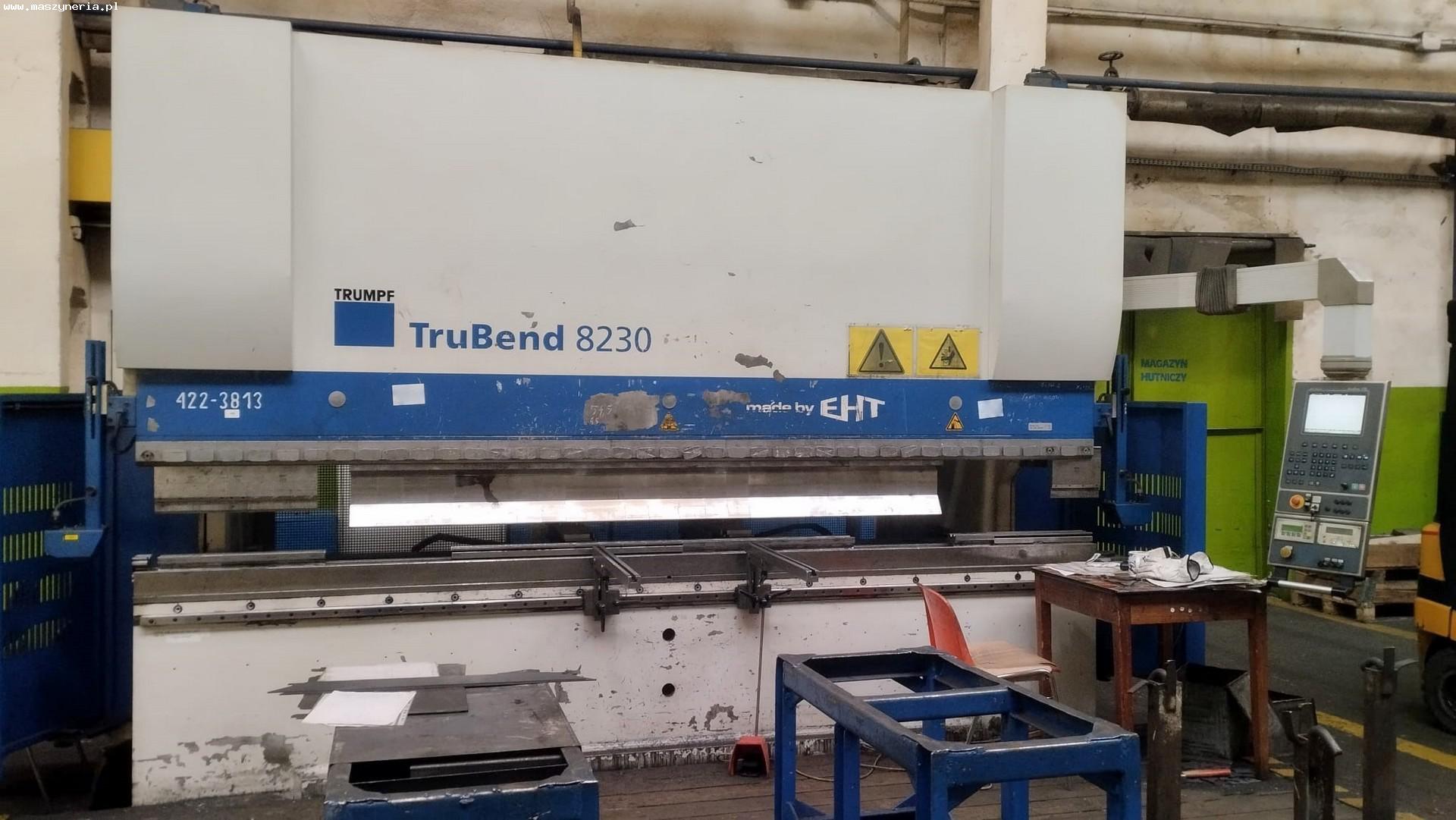

Pressa piegatrice CNC EHT TRUMPF TruBend 8230-40

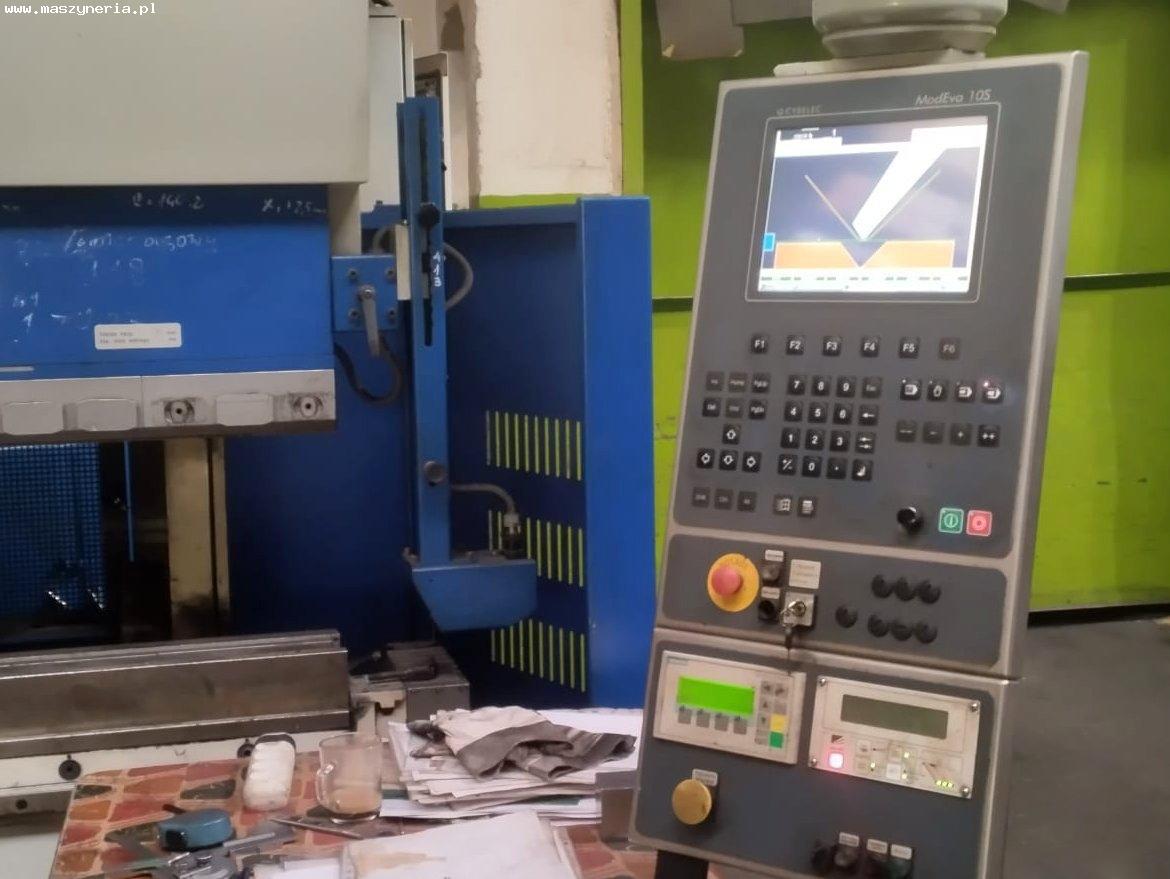

Pressa piegatrice CNC EHT TRUMPF TruBend 8230-40 è stata costruita nel 2007 in Germania da EHT Werkzeugmaschinen GmbH (ora Trumpf Werkzeugmaschinen Teningen GmbH). Caratteristiche tecniche della pressa piegatrice EHT TRUMPF TruBend 8230-40 - controllore CNC: CYBELEC ModEva 10S - numero di assi: 5 (X, X1, R, Z1, Z2) - forza massima di pressatura: 230 t (2300 kN) - lunghezza massima di piegatura: 4050 mm - corsa del cursore: 400 mm - distanza massima tra il tavolo di lavoro e cursore: 720 mm - distanza minima tra tavolo di lavoro e cursore: 320 mm - campo di arresto dell’asse X (dalla linea di piegatura): 5-1000 mm - velocità di avanzamento asse X: 500 mm/s - potenza di azionamento asse X: 1 kW - campo di regolazione dell’asse X1 (dalla posizione centrale): ± 125 mm - velocità di avanzamento asse X1: 250 mm/s - potenza di azionamento asse X1: 0,85 kW - campo di regolazione dell’asse R (dalla superficie della tavola): 65-215 mm - velocità di avanzamento dell’asse R: 150 mm/s - potenza di azionamento dell’asse R: 1 kW - campo di regolazione dell’asse Z1 (dall’estremità sinistra della tavola): 430-3450 mm - velocità di avanzamento dell’asse Z1: 1000 mm/s - potenza di azionamento dell’asse Z1: 0,85 kW - campo di regolazione dell’asse Z2 (dall’estremità sinistra della tavola): 600-3620 mm - velocità di avanzamento dell’asse Z2: 1000 mm/s - potenza di azionamento dell’asse Z2: 0,85 kW - velocità di avvicinamento: 170 mm/s - velocità di piegatura: 10 mm/s - velocità di ritorno: 180 mm/s - distanza tra le colonne: 3550 mm - sbraccio: 405 mm - pressione del sistema idraulico: 330 bar - pressione del sistema pneumatico: 4,5-6 bar - capacità del serbatoio dell’olio: 400 l - potenza installata: 30 kW - potenza del motore principale: 22 kW - alimentazione: 3x 400 V; 50 Hz - dimensioni (L x P x A): 6200 x 3590 x 3220 mm - peso della macchina EHT TRUMPF TruBend 8230-40: 18100 kg
