Pompa rotativa a palette monostadio con tenuta d'olio - SOGEVAC - Mod. SV300 (Cod. MF-PR-POM-90) in vendita - foto 1
1 / 8

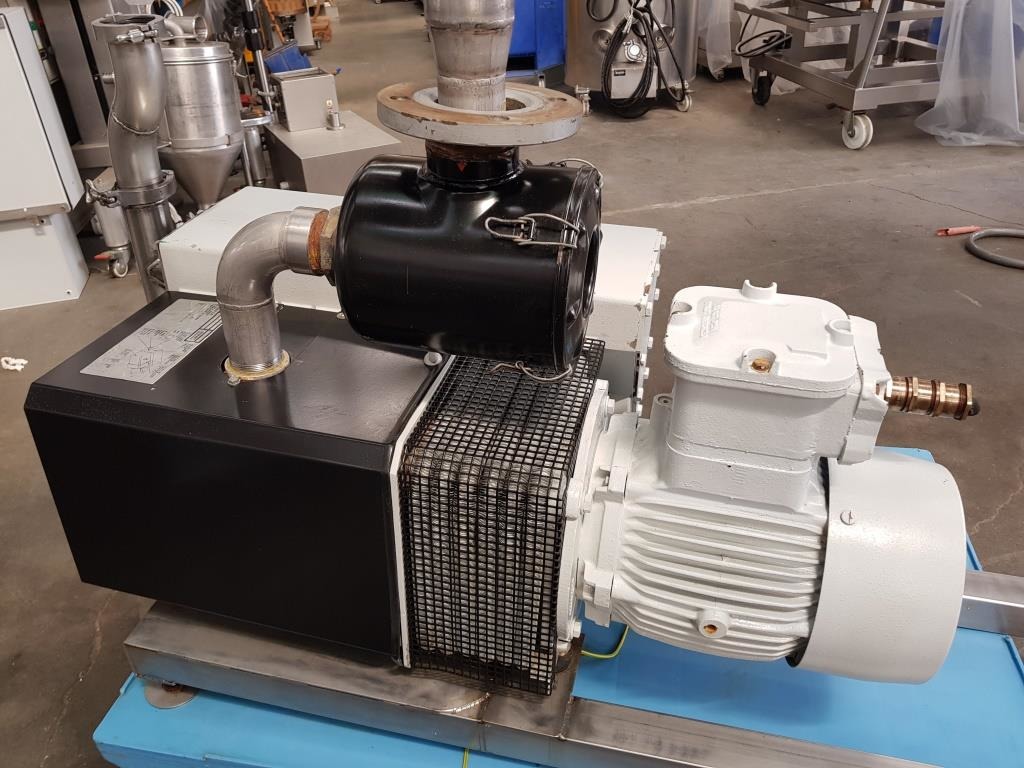

Pompa rotativa a palette monostadio con tenuta d'olio - SOGEVAC - Mod. SV300 (Cod. MF-PR-POM-90)

TIPOLOGIA DEL MACCHINARIO: Le pompe SOGEVAC sono progettate per il pompaggio di gas inerti nel campo del vuoto approssimativo, tra la pressione atmosferica e la pressione finale della pompa. Quando si rimuovono i vapori condensabili, è necessario installare una valvola di zavorra per gas. SETTORE DI IMPIEGO: Farmaceutico, chimico, cosmetico, alimentare, dietetico, dispositivi medici, manifatturiero. PECULIARITA’: I modelli SOGEVAC SV 300 sono pompe rotative a palette monostadio oleose. La valvola anti-ritorno, la valvola di zavorra gas, il filtro di scarico, il circuito di ritorno dell'olio e l'olio di raffreddamento sono elementi funzionali integrati. Le pompe sono azionate direttamente da un motore flangiato. Il rotore montato eccentricamente nel cilindro della pompa ha tre alette che dividono la camera della pompa in più scomparti. Il volume di ciascuno cambia periodicamente con la rotazione del rotore. Mentre il rotore ruota, la porzione di aspirazione della camera di pompaggio si espande e aspira il gas attraverso la luce di aspirazione. Il gas passa attraverso la trappola di sporcizia e la valvola anti-risucchio aperta ed entra nella camera della pompa. Mentre il rotore ruota ulteriormente, la paletta separa parte della camera della pompa dalla luce di aspirazione. Questa parte della camera della pompa viene ridotta e il gas viene compresso. A una pressione leggermente superiore alla pressione atmosferica, il gas viene espulso dalla camera attraverso la valvola di scarico. L'olio iniettato nella camera della pompa serve a sigillare, lubrificare e raffreddare la pompa. L'olio trascinato con il gas compresso viene intrappolato grossolanamente nell'involucro dell'olio per deflessione. Quindi si verifica una filtrazione fine negli elementi del filtro di scarico. La proporzione di olio nel gas di scarico viene quindi ridotta al di sotto della soglia di visibilità (oltre il 99% di intrappolamento). L'olio intrappolato nei filtri di scarico viene restituito alla camera di ingresso tramite una linea di ritorno dell'olio. Per impedire il flusso di gas a pressione atmosferica dal serbatoio dell'olio nella porta di aspirazione, la linea di ritorno dell'olio è controllata da una valvola a galleggiante. Il ciclo dell'olio è mantenuto dalla differenza di pressione esistente tra l'involucro dell'olio (pressione superiore o uguale alla pressione atmosferica) e la luce di aspirazione (pressione al di sotto della pressione atmosferica). Una parte dell'olio viene prelevata dall'involucro dell'olio e scorre attraverso il bypass del filtro dell'olio fino ai punti di supporto del rotore e alla camera della pompa. L'altra parte di olio iniettato nella pompa non passa attraverso il bypass del filtro dell'olio. Un ventilatore in funzione sull'albero motore genera l'aria di raffreddamento necessaria. L'olio viene anche alimentato, attraverso una serpentina di raffreddamento, o in caso di pompe raffreddate ad acqua, scorre attraverso uno scambiatore di calore ad olio d'acqua controllato da una valvola termostatica. Modello: SV300 Anno: 1995 SPECIFICHE TECNICHE Dimensioni (LxPxH) mm 1200x700x1140 Peso kg 223
