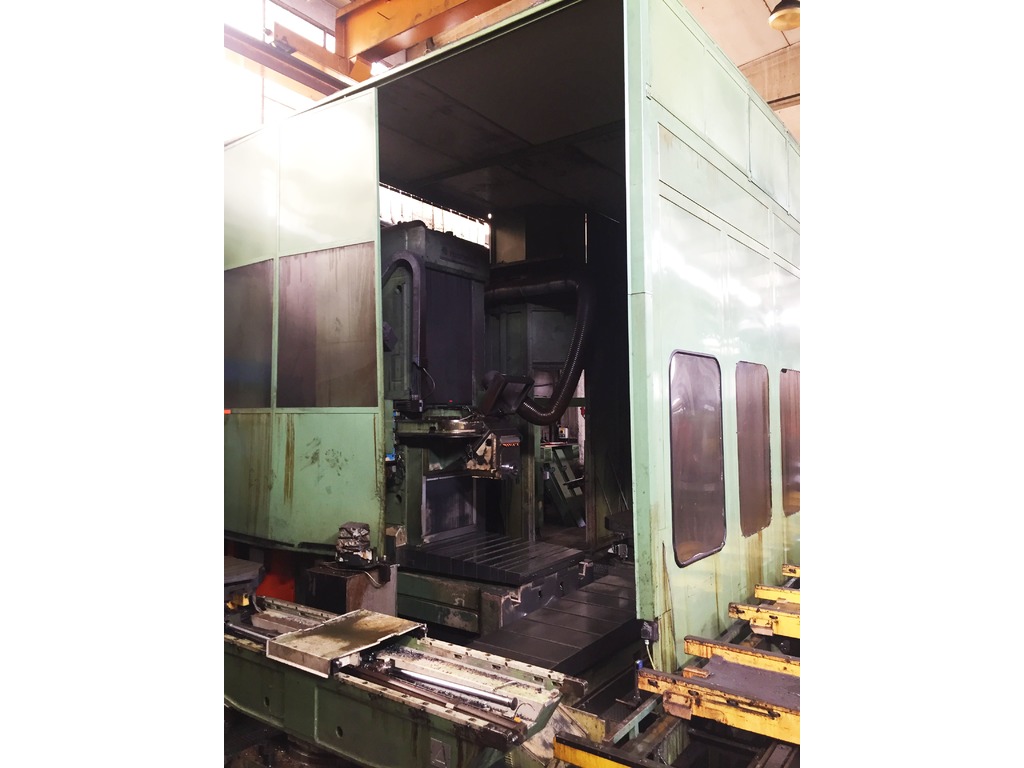

Mandelli Regent 1500

Anno 1990 Movimenti: asse X 2800 mm asse Y 2000 mm asse Z 1500 mm Tavola girevole e cambio pallet (ISO 1000): asse B: posizioni 360000 incertezza di posizionamento P (VDI 3441) gradi 12'' dispersione media posizionamento PS (VDI 3441) gradi 6'' velocità rapida 1/min 3,5 velocità di lavoro 1/min 0,035:3,5 portata disponibile kg 4000 tavola pallet (DIN 55201) mm 1000x1250 portata netta pallet kg 2900-2700 tempo cambio pallet (VDI 2852) sec 70 tempo cambio ciclo pallet sec 50 Assi lineari: velocità rapida assi X, Y, Z mm/min 10000 velocità di lavoro mm/min 10:10000 spinta utile N 22000 incertezza di posizionamento P (VDI 3441) mm 0,02/1000 dispersione media posizionamento PS (VDI 3441) mm 0,01/1000 errore medio di inversione U (VDI 3441) mm 0,005/1000 Mandrino: cono ISO 50 potenza continuativa al 100% (opz.) 1/min 3000/3800 coppia max (opz.) Nm 1329/1355 tempo di rotazione testa orizzontale/verticale sec. 4 luce mandrino verticale/montante mm 935 Magazzino utensili: numero posti in ciascun magazzino N 72 numero max di magazzini N 3 peso max utensili kg 35 diametro max utensili mm 140-450 lunghezza max utensile (magazzino e terra) mm 560 tempo cambio utensili (VDI 2852) sec 20,5 tempo ciclo di cambio utensili sec 13,5 Dati impianto: potenza installata kVA 70:85 peso totale kg 40000:50000
