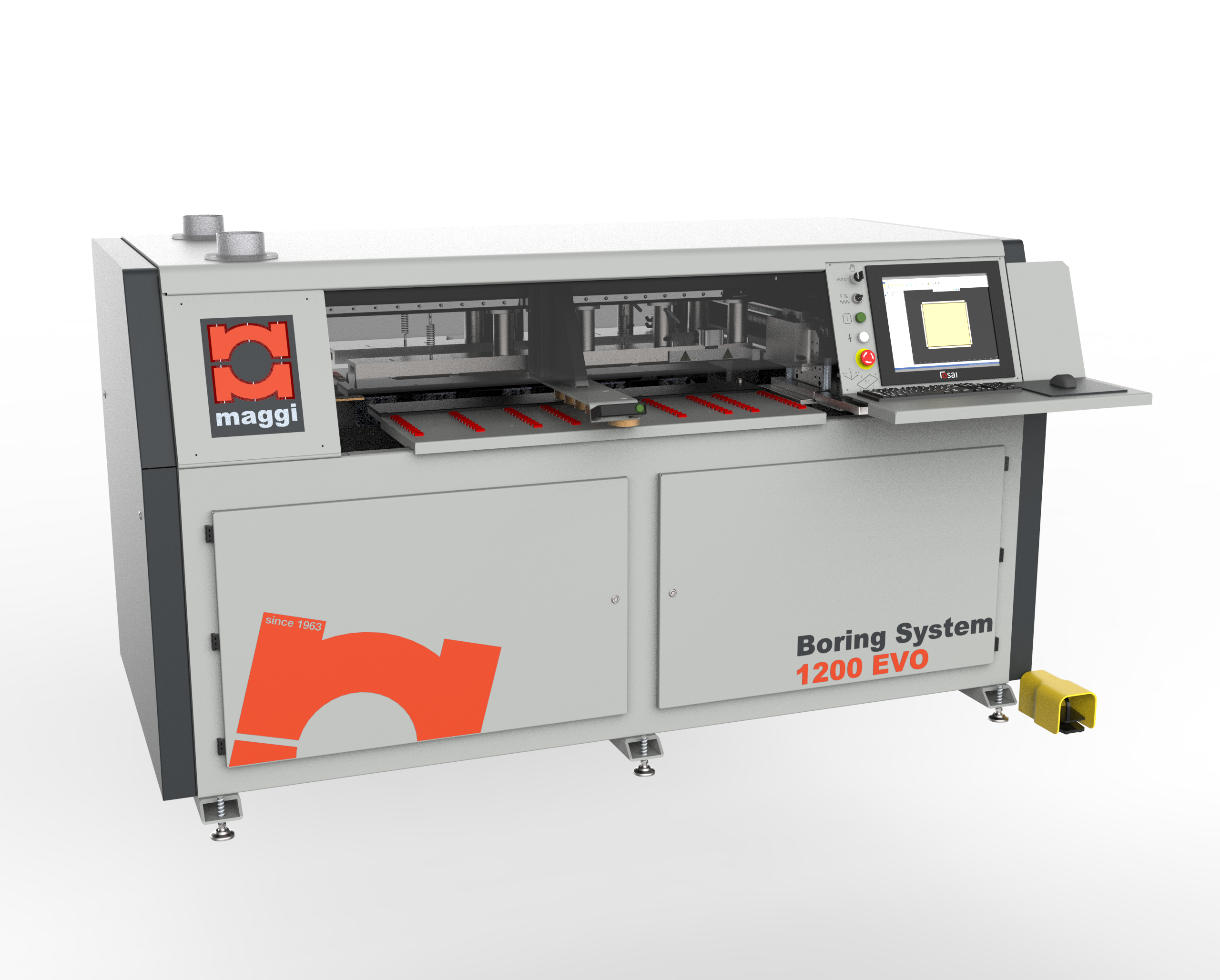

MAGGI BORING SYSTEM 1200 EVO Foratrice CNC Facilm.Progr

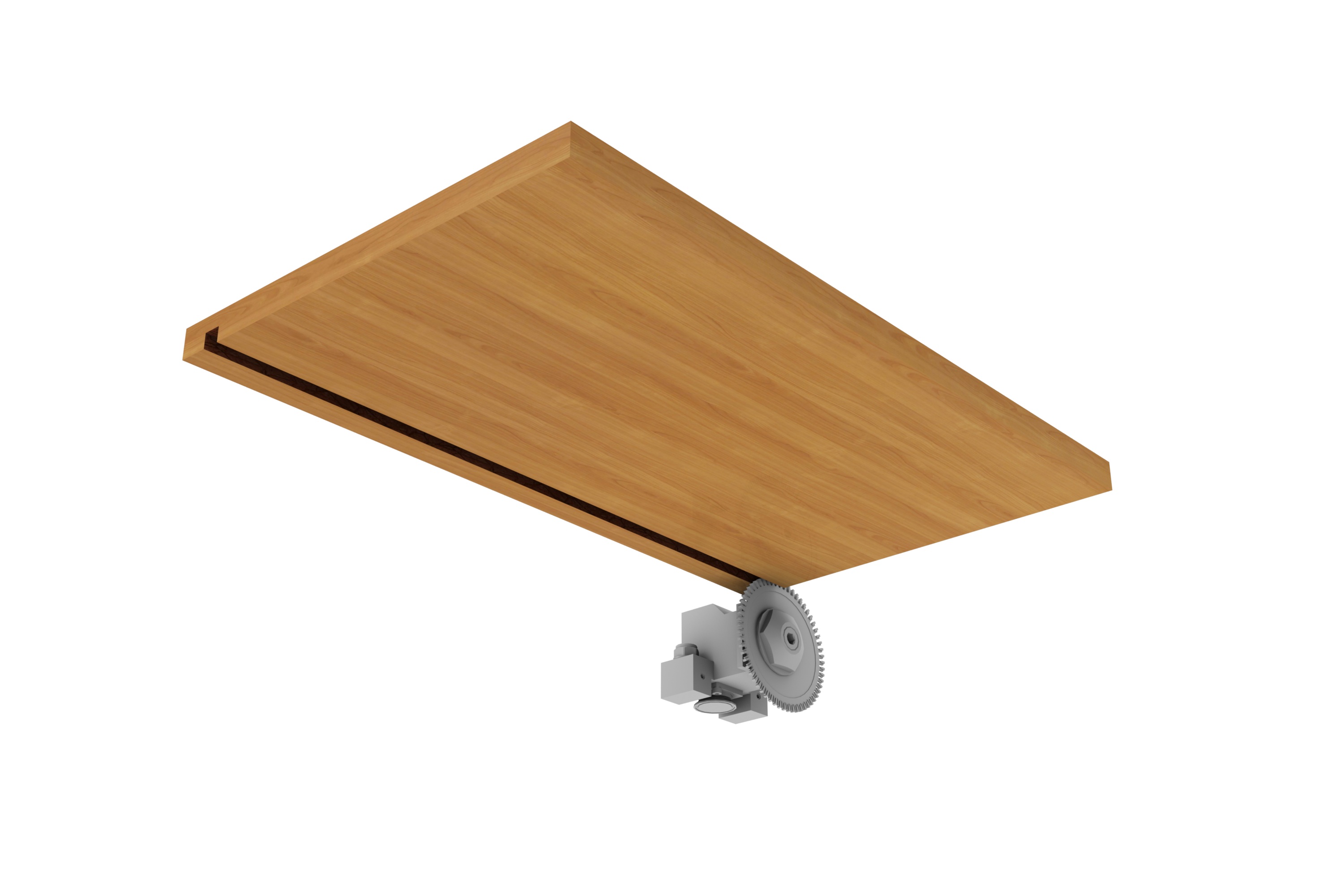

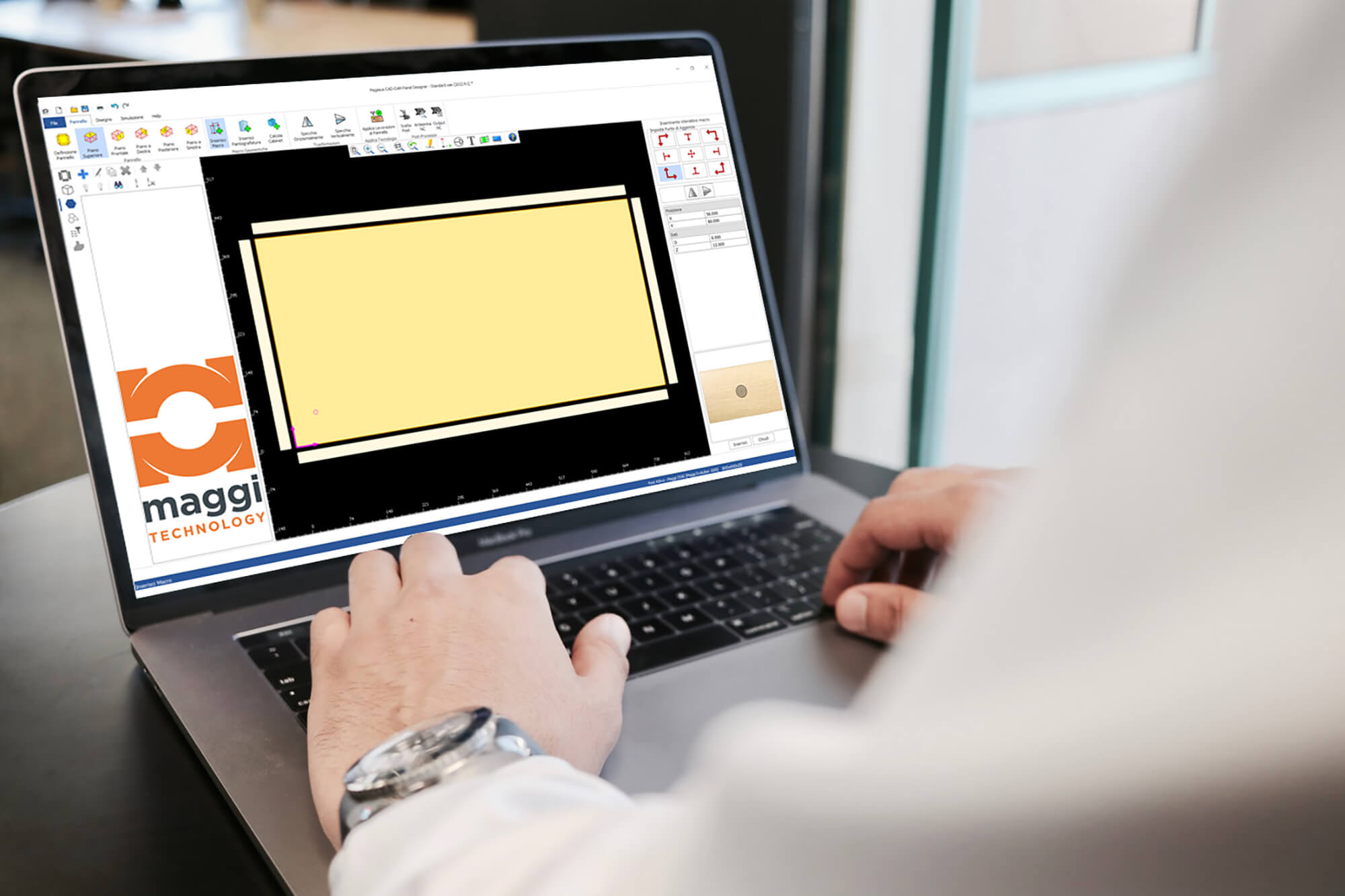

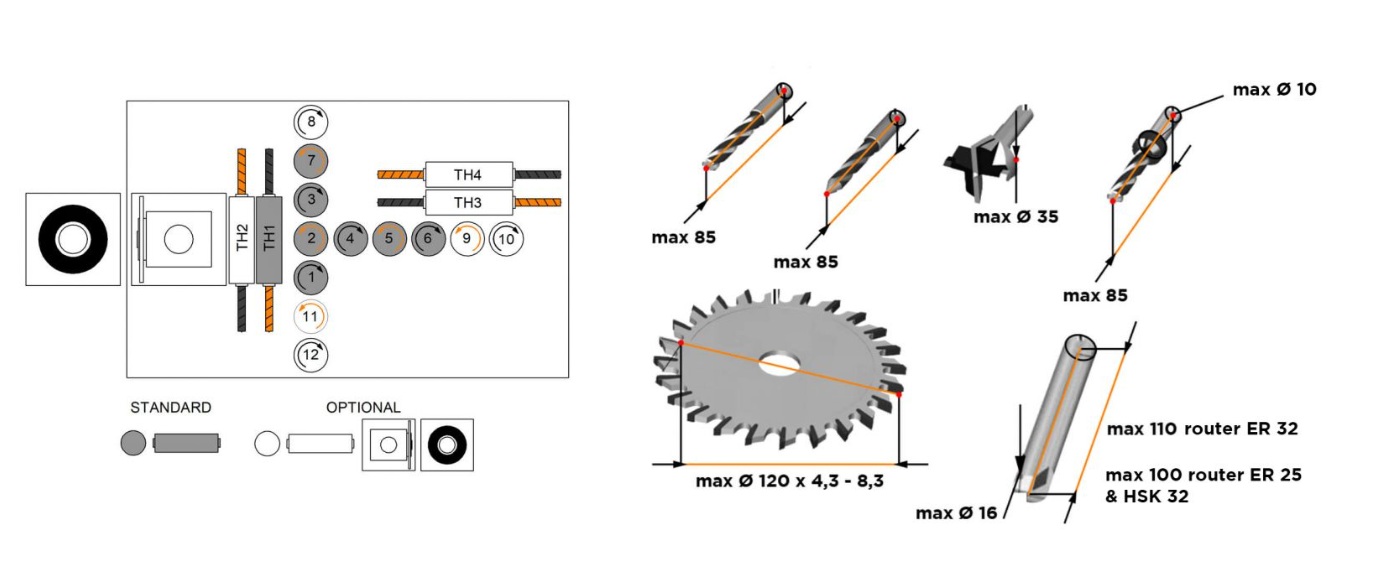

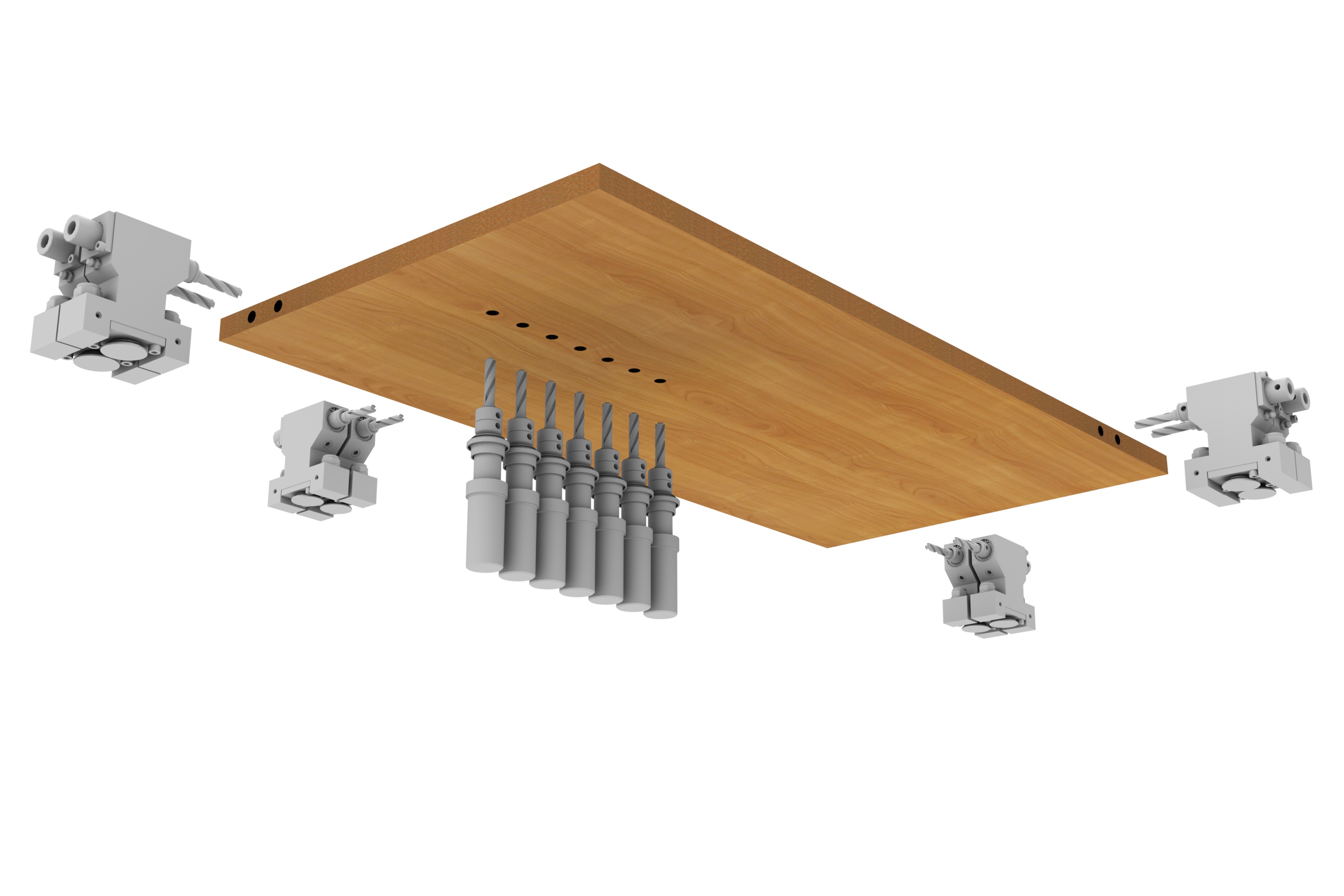

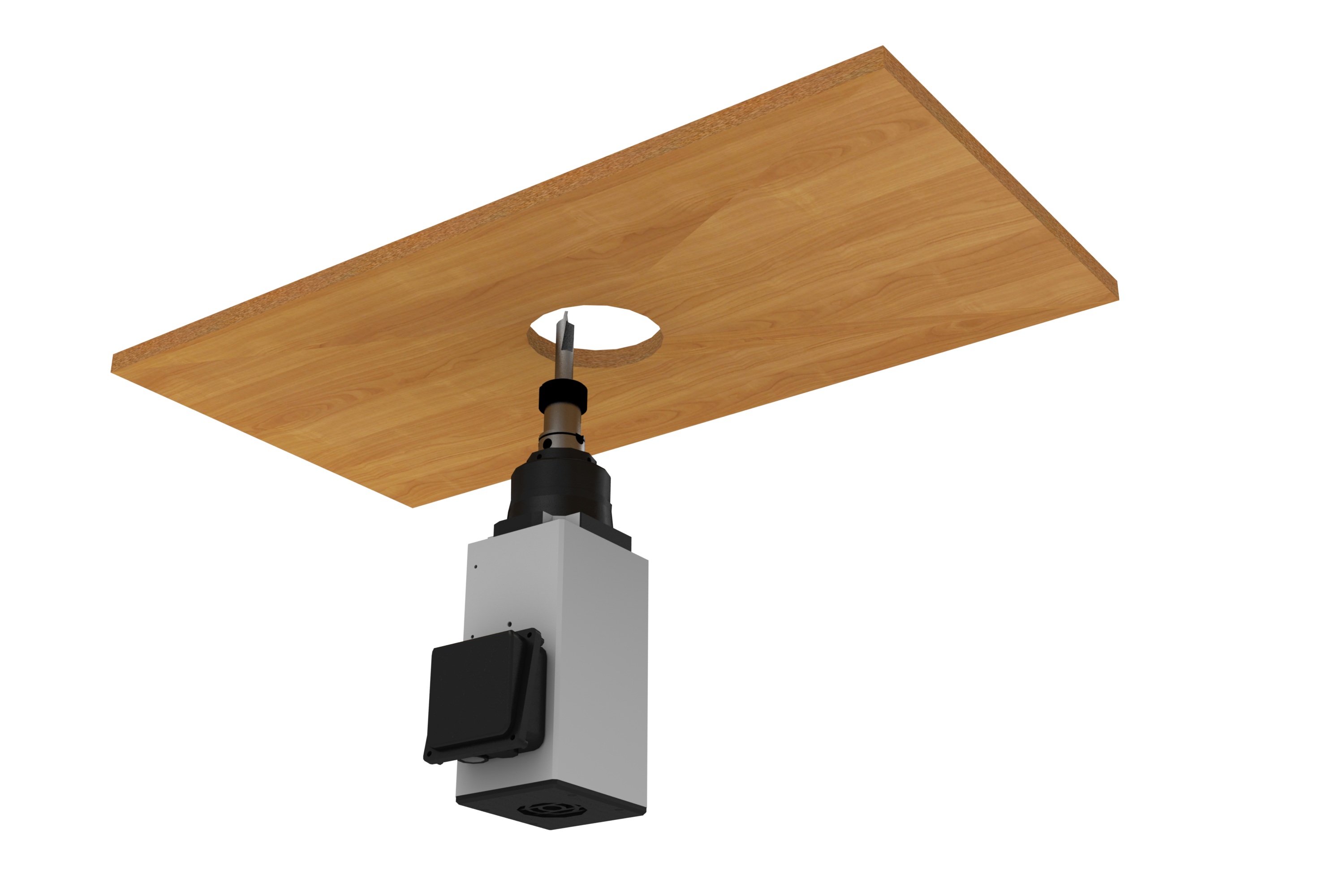

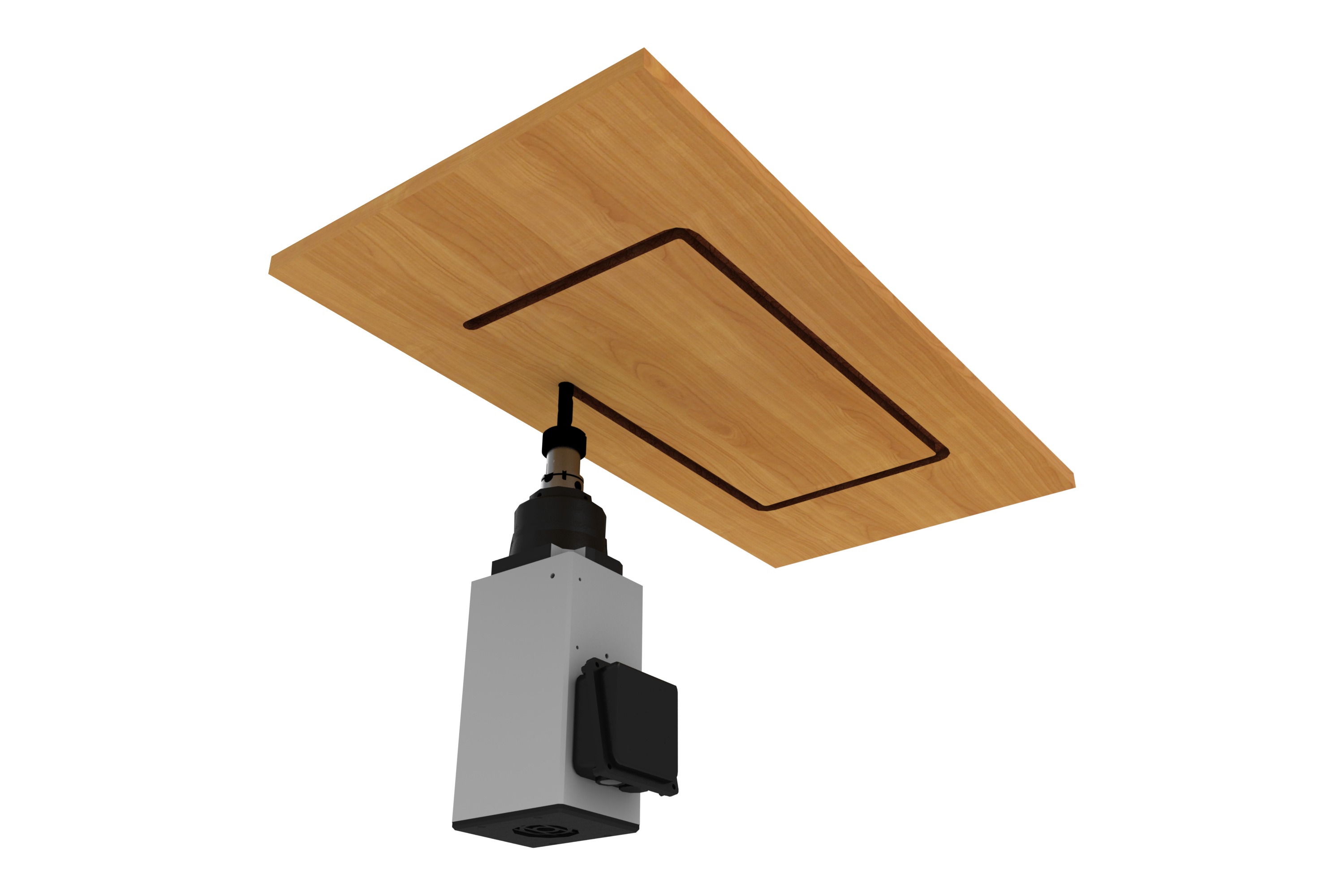

Maggi ha esperienza decennale nella progettazione e costruzione delle proprie foratrici CNC facilmente programmabili, 100% made in Italy, alti standard di qualità e affidabilità grazie al metodo di produzione lean, Toyota System. BS 1200 EVO è perfetta per i bisogni del piccolo artigiano, che vuole fare un salto di qualità, con un investimento contenuto. Per la produzione di cucine e arredi su misura. Alta precisione, flessibilità e capacità produttiva. CARATTERISTICHE TECNICHE MODELLO Foratrice programmabile con software semplice e intuitivo, 3 assi controllati X,Y,Z, con possibilità di foratura su 5 lati del pannello, taglio canale ed esecuzione di semplici operazioni di fresatura di base (accessorio) lavorazione dal basso e pannello passante. Movimentazione pannello con pinza e lubrificazione automatica assi. Macchina costruita secondo la normativa CE. EQUIPAGGIAMENTO STANDARD GRUPPO TESTA con mandrini indipendenti interasse 32 mm N.7 mandrini verticali ( 4 X - 3 Y ) N.1+1 mandrini orizzontali (TH1) per foratura fronte/retro ( asse X) GESTIONE PANNELLO: Sistema di movimentazione con pinza Accostatore pannello manuale ad alta precisione con scorrimento pattini a ricircolo di sfere Lettore fine pannello Laser per accoppiamenti perfetti Piani d’appoggio, ben dimensionati, anteriori e posteriori, con rulli Potente sistema di aspirazione e pulizia gruppo testa automatica con soffiatori Lubrificazione automatica degli assi (unico nella sua categoria) MODALITA' di lavoro selezionabile lato operatore o a ciclo continuo Imballo: fasciata su pallet (2630x1560x157 mm - Kg 74) SOFTWARE • - Sistema CNC OSAI OPEN LIGHT per programmazione e collegamento da remoto • - Software per disegno PEGASUS PANEL • - Programmazione facile, interfaccia intuitiva a icone, inserimento dati passo-passo, sist. parametrico, con gestione liste di lavoro e macro di lavorazione. Importazione diretta dei più comuni files di disegno 3D formati (-stp, -iges, -obj, -skp) e files 2D formati (-dxf, -dwg) e di interi progetti di lavoro, creati con software cabinet. • • -Conforme ai requisiti 4.0 • - Software per teleassistenza • - PC industriale ,Win10 IoTE 64bit LTSC SSD128GB_MSATA/0C, 128GB PROGRAM MEMORY on mSATA SSD CPU Intel Celeron J1900 - 4 GB RAM • - Monitor industrial LED 17”- Grado di protezione frontale IP 65 – Formato 4:3 – Risoluzione 1280x1024 HARDWARE PC Industriale Sistema operativo WIN 10 IoT Enterprise 64 bit Memoria di massa (storage): SSD 128 GB mSATA Memoria di programma: 128 GB su SSD mSATA Processore (CPU) : Intel Celeron J1900 RAM : 4 GB Monitor industriale LED a colori 17", format0 4:3, risoluzione 1280 x 1024, grado di protezione frontale IP65 Porta USB e porta Ethernet per importazione files, assistenza in linea e aggiornamenti software SOFTWARE SEMPLICE "PROGRAMMA FACILE" Interfaccia intuitiva a icone inserimento dati passo-passo e simulazione del programma. Creazione e gestione di liste di lavoro, selezione ed esecuzione veloce dei programmi. Macro di lavorazione. Programmazione parametrica. Office Creator per programmare da ufficio. Importazione diretta dei più comuni files di disegno 3D formati (-stp, -iges, -obj, -skp) e files 2D formati (-dxf, -dwg) e di interi progetti di lavoro, creati con software cabinet, grazie ad un programma di decodifica semplice. SCHEDA TECNICA Massima dimensione pannello X-Y-Z mm ∞ x 1200 x 60 mm Minima dimensione pannello X-Y-Z mm 300 x 75 x 8 mm Peso massimo pannello 70 Kg Massima velocità assi X-Y (con e senza pannello) 25 m/min -70 m/min Mandrini orizzontali doppi (asse X) n.2 (TH1, TH2) Mandrino orizzontale doppio (asse Y) n.2 (TH3, TH4 ) Mandrini verticali (asse Z) n.12 (7X-5Y) Interasse mandrini 32 mm Velocità rotazione mandrini 3200 RPM Lama integrata fissa (asse X) n.1 Diametro lama 120 mm Spessore lama 4,3 mm Velocità rotazione lama 4000 RPM Potenza motore (mandrini e lama) 2,2 kW Gruppo elettromandrino cambio manuale (potenza - tipo porta pinza - tipo attacco utensile - giri motore) 3,6 kW, HSK 32, ER 25, 18.000 RPM Gruppo elettromandrino cambio manuale (potenza - tipo attacco utensile - giri motore) 3,6 kW, ER 25, 18.000 RPM Gruppo elettromandrino cambio manuale (potenza - tipo attacco utensile - giri motore) 4,5 kW, ER 32, 18.000 RPM Potenza totale installata (full optional) 10 kVA ( 23 A ) Bocca aspirazione diam. n.2 x 120 mm n.1 x 80 mm Pressione aria 6 bar Consumo aria Q. = 750 m3/h Ingombri e peso netto 2660 x 1560 x 1450 mm - 1725 Kg Dimensioni macchina imballata (pallet) e peso lordo 2650 x 1570 x 1680 mm - 1810 Kg
