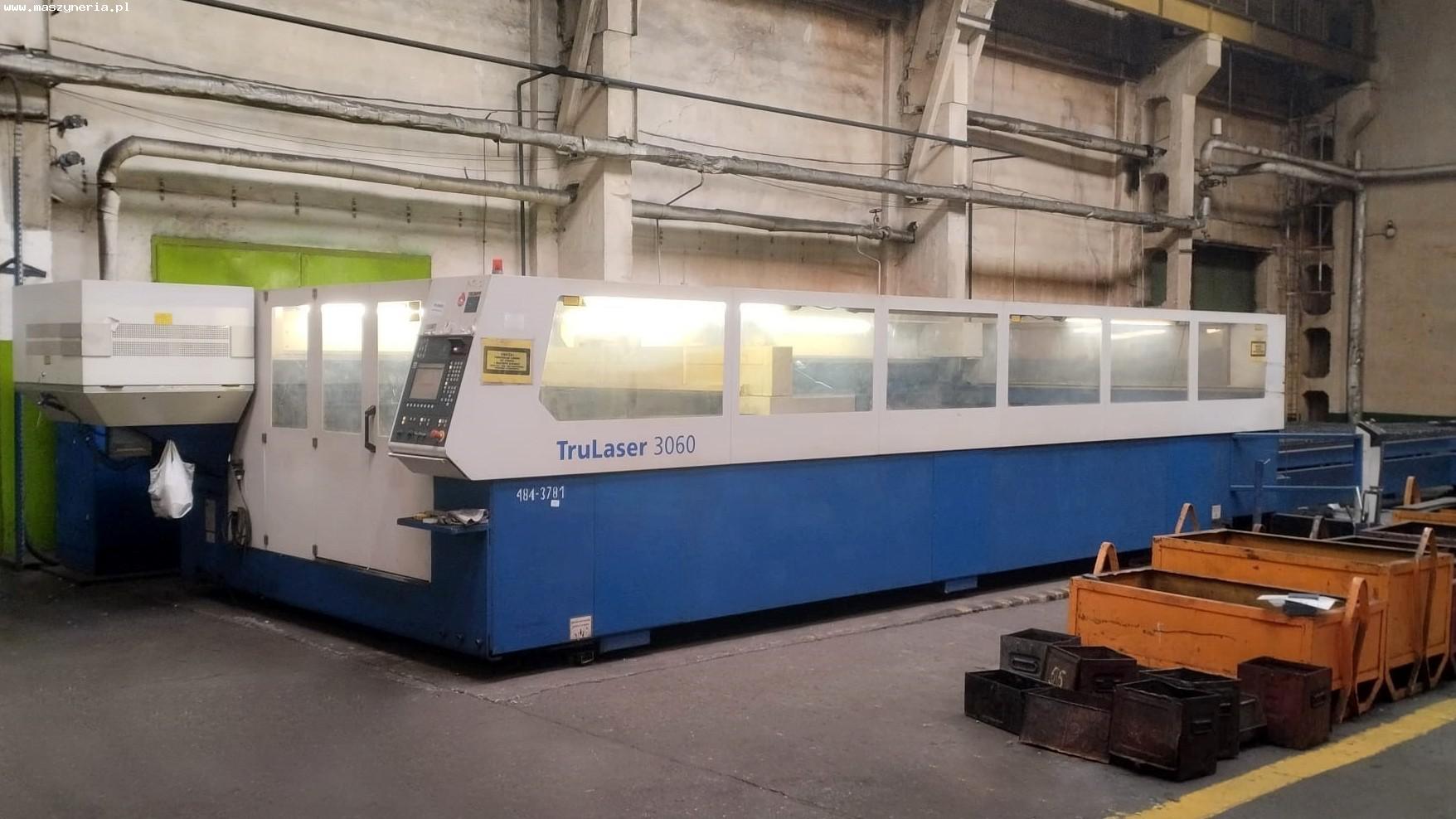

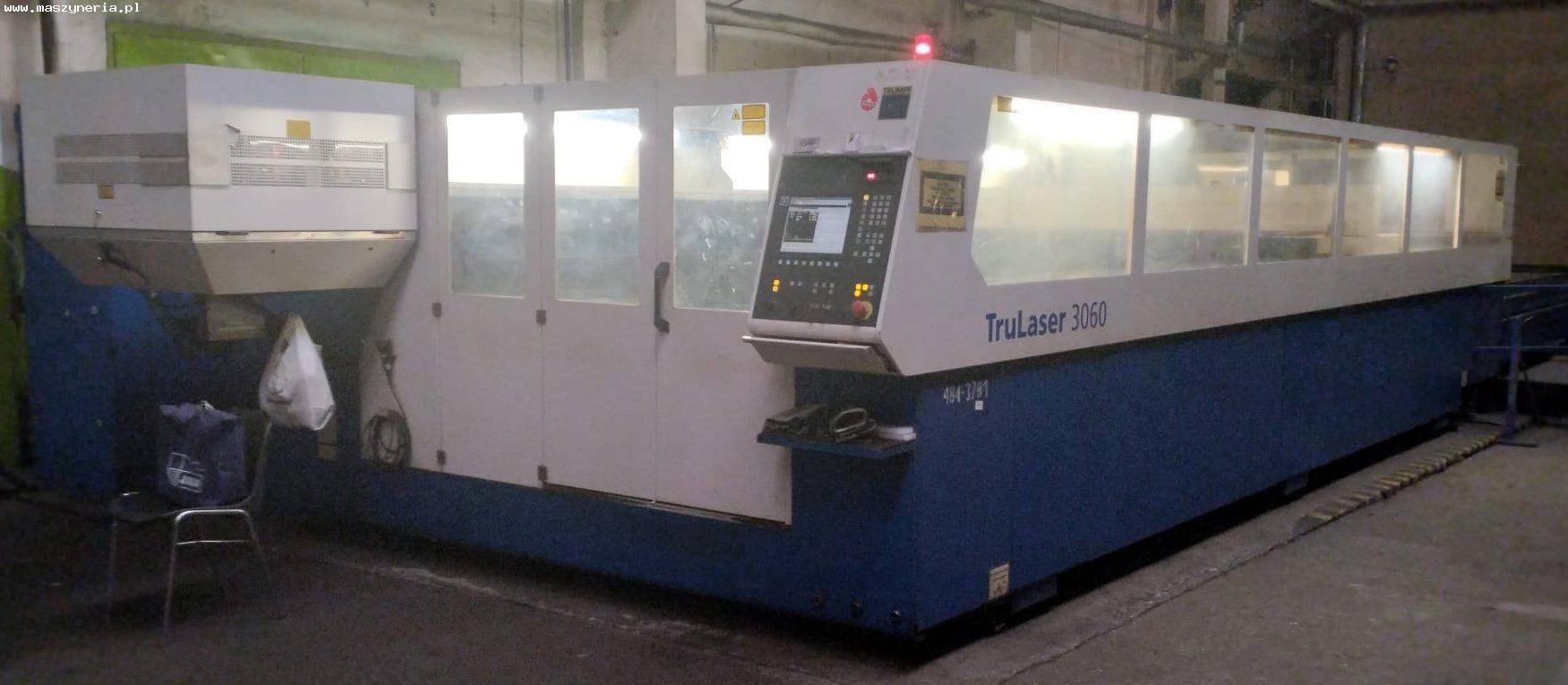

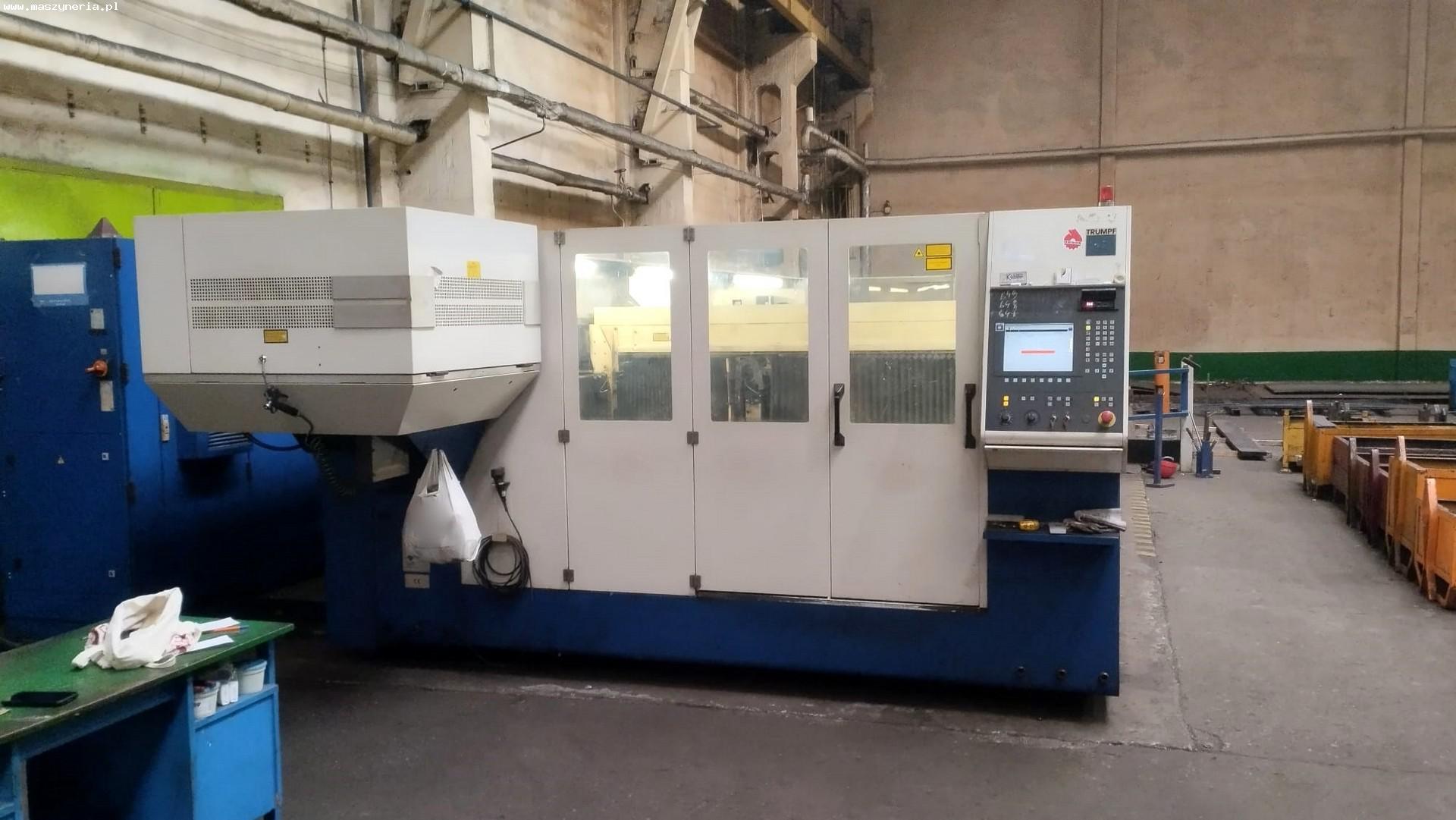

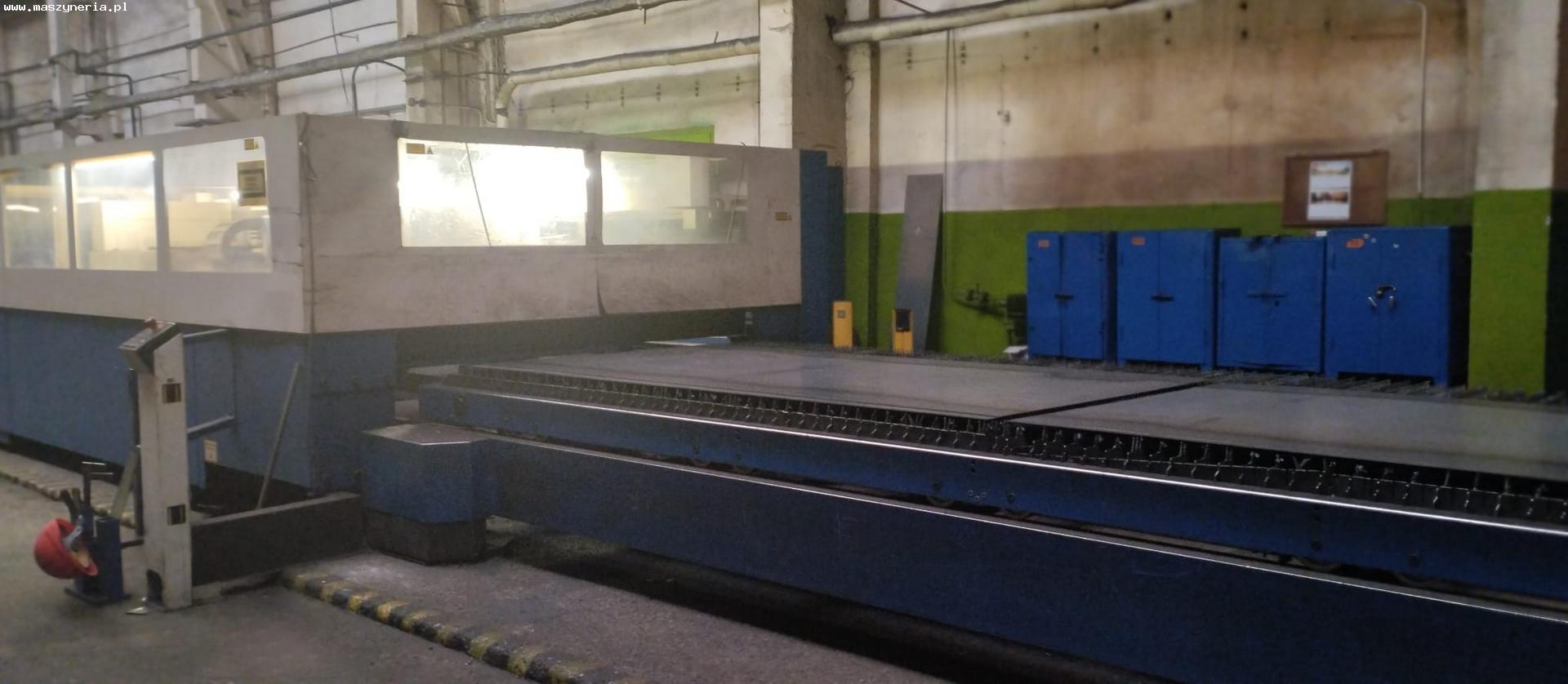

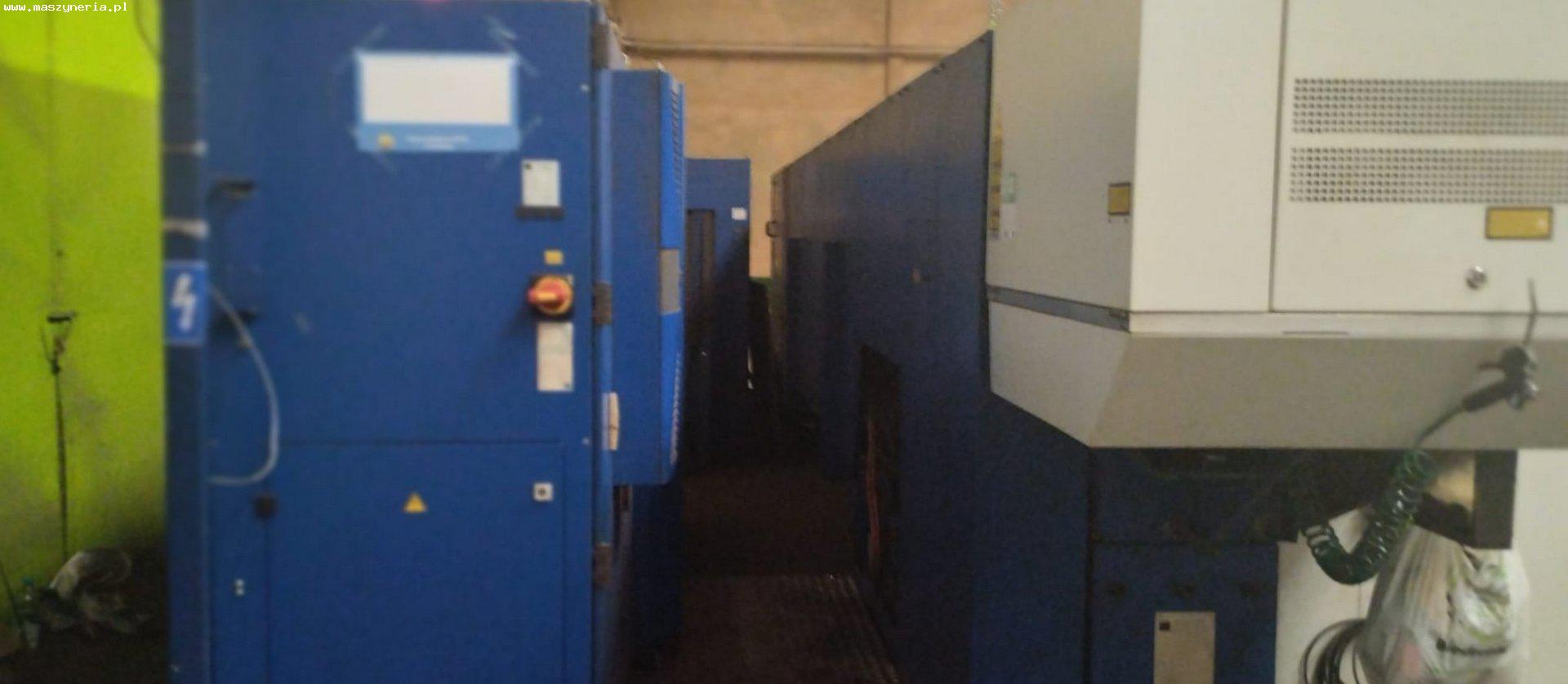

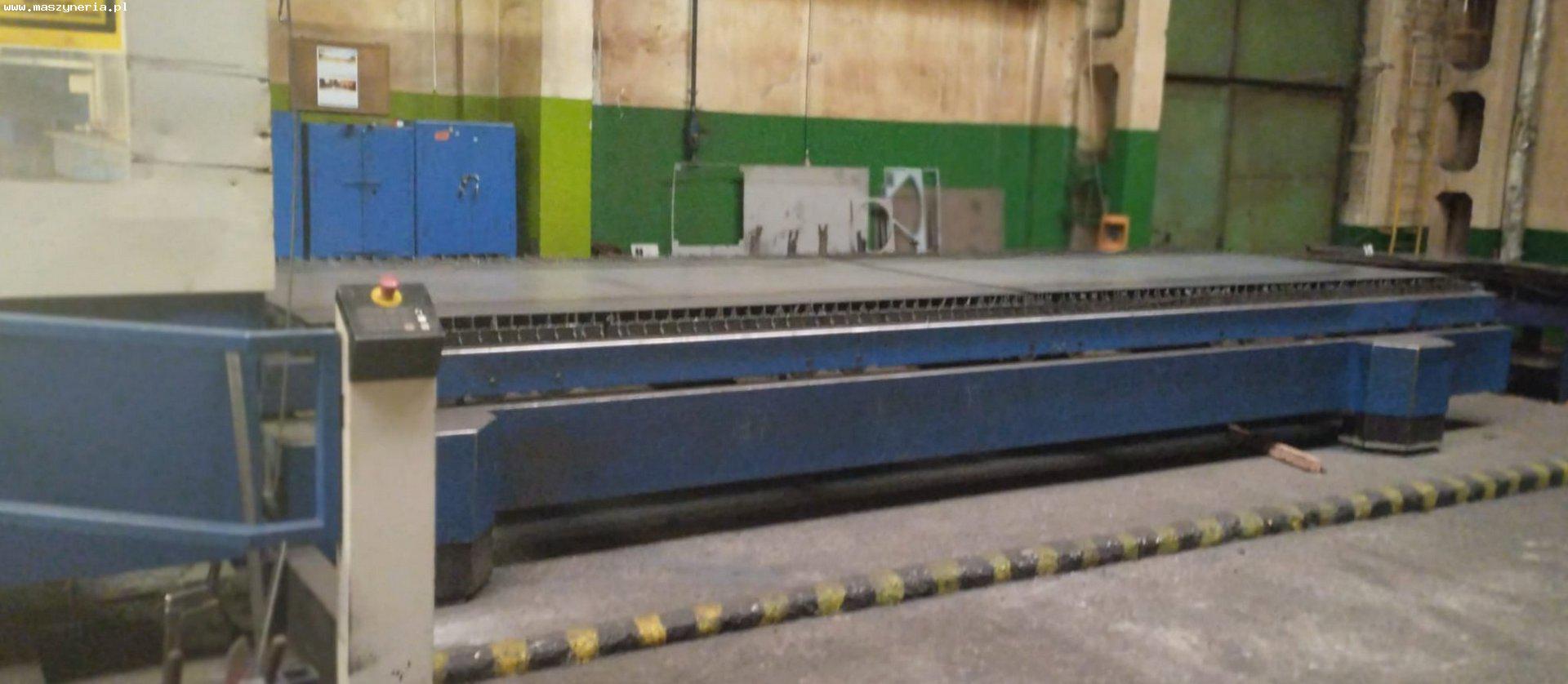

Macchina taglio laser TRUMPF TruLaser 3060

Macchina taglio laser TRUMPF TruLaser 3060 è stata costruita nel 2007 in Germania da TRUMPF Werkzeugmaschinen Teningen GmbH. Caratteristiche tecniche del laser TRUMPF TruLaser 3060 - potenza del raggio laser: 4 kW (4000 W) - spessore massimo del pezzo: 20 mm - avanzamento negli assi X/Y/Z: 6000/2000/112 mm - velocità massima di posizionamento parallelo negli assi X e Y: 60 m/min - velocità massima di posizionamento simultaneo negli assi X e Y: 85 m/min - deviazione di posizionamento: ± 0,1 mm - scarto di posizionamento: ± 0,03 mm - dimensione minima del percorso programmabile: 0,01 mm - lunghezza d’onda: 10,6 μm - connessione all’azoto N2: 30 bar - connessione ossigeno O2: 20 bar - consumo di aria compressa: 516 l/min - potenza di connessione: 88 kVA - alimentazione: 400 V; 50 Hz - dimensioni (L x P x A): 16300 x 6000 x 2000 mm - peso della macchina TRUMPF TruLaser 3060: 21500 kg Equipaggiamento della macchina taglio laser TRUMPF - controllore CNC: SIEMENS SINUMERIK 840D - sorgente laser: TRUMPF TruFlow 4000 - taglio con aria compressa - sistema SprintLine per l’ottimizzazione e l’accelerazione del processo di lavorazione - sistema di rilevamento plasma PlasmaLine - sistema NitroLine per il taglio ad alta pressione di acciaio inossidabile e leghe di alluminio - sistema FocusLine per l’impostazione della lunghezza focale in base al tipo e allo spessore del materiale senza necessità di regolazioni manuali - sistema PierceLine per il controllo e la regolazione del processo di burn-in (riduzione del tempo di burn-in del 10-80%) - sistema di misurazione della distanza ControlLine, che mantiene una distanza costante tra l’ugello della testa di taglio e la superficie della lastra durante il processo di taglio, anche in presenza di lastre irregolari - sistema ContourLine, ovvero speciali tecniche di approccio per il taglio di fori con diametri significativamente inferiori allo spessore della lastra - rilevamento automatico dei bordi della lamiera - sistema Microweld per collegare il pezzo tagliato con il materiale di scarto mediante punti di saldatura - sistema di sensori LensLine - sistema di scambio automatico dei pallet - servomotori trifase esenti da manutenzione - lente da 5″ - lente da 7,5″ - dispositivo per la sostituzione rapida della testa di taglio - dispositivo di raffreddamento integrato - sistema di estrazione dei trucioli - spegnimento automatico - illuminazione dell’area di lavoro - unità disco floppy 3,5″ - porta RJ-45
