Macchina taglio laser ERMAKSAN LASERMAK 6000 6X2

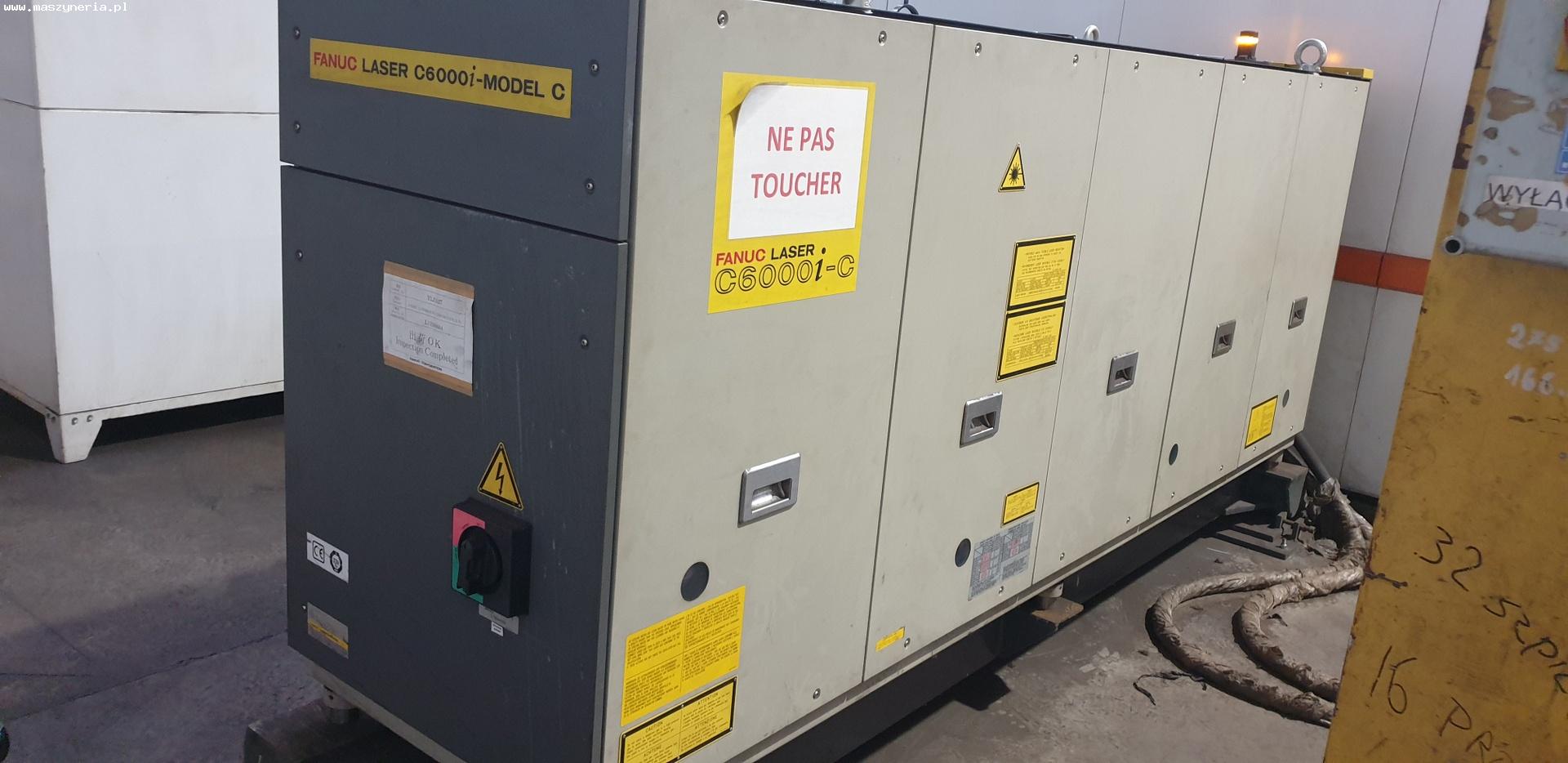

Macchina taglio laser ERMAKSAN LASERMAK 6000 6X2 è stata prodotta nel 2014. Parametri tecnici del laser ERMAK LASERMAK 6000 6X2 – sorgente laser: laser CO2 da 6000 W GE Fanuc C6000i-Model C – RF: 2 MHz – stabilità di potenza: ± 2% (misuratore di potenza) – lunghezza d’onda del laser: 10,6 μM – modalità raggio: Fanuc Low Order Mode – otturatore laser: otturatore meccanico di sicurezza – composizione gas laser: CO2 / He / N2 – consumo di gas tramite laser: 20 l / h – portata refrigerante: 250 l / min – spessore massimo della lamiera: acciaio ordinario 25 mm (durante le prove il massimo raggiunto: 30 mm), acciaio inossidabile 15 mm, alluminio 12 mm – fabbisogno energetico totale: 100-120 kW – lunghezza focale della testa di taglio: 5 “-7” -10 “pollici – dimensione massima del foglio: 6150 x 2000 mm – peso massimo del pezzo: 4000 kg – assi macchina: 5 assi [X, Y, Z, U (X2), V] – campo di movimento dell’asse: assi X e U – 6200 mm, asse Y – 2050 mm, asse Z – 150 mm, asse V – 4000 mm – accelerazioni: assi X, U – 2 G, asse Y – 3 G, asse Z – 2 G. – velocità massime degli assi: 170 m / min (simultanea); (velocità dei singoli assi X e Y 120 m / min) – precisione di posizionamento: ± 0,03 mm / min – precisione di ripetibilità: ± 0,015 mm – tavola navetta (carico e scarico unità automatiche): 2 pallet (65 sec) – gas di supporto: acciaio ordinario – ossigeno (0,5-6 bar), acciaio inossidabile – azoto (0,5-25 bar), alluminio – aria secca o azoto (0,5-25 bar) – testa di taglio: LASERMECH – Software CAD / CAM: LANTEK CAD / CAM – Controller CNC e pannello operatore: GE Fanuc serie 31i-LB (CNC “montato su schermo LCD” con schermo a colori da 10,4 “, 512 kB di memoria e tutte le funzioni laser rilevanti, Ethernet, tastiera) – dimensioni macchina (lunghezza x larghezza x altezza): 18 820 x 7005 x 2280 mm – peso macchina: 36500 kg Specifiche dell’oscillatore – C6000i-C – tipo: C6000i-C – metodo: laser assiale CO2 ad alta velocità eccitato da scariche ad alta frequenza – struttura: modalità integrata (oscillatore e alimentatore) – potenza laser: 6000 W – valore dell’impulso di picco: 7000 W – lunghezza d’onda del laser: 10,6 μM – diametro del fascio (all’uscita): fi 28 mm o inferiore – Polarizzazione lineare di 90 gradi – frequenza di uscita dell’impulso: da 5 a 2000 Hz – Rapporto di lavoro del comando di uscita a impulsi: da 0 a 100% – gas laser: composizione – miscela di CO2: He: N2; rapporto di composizione, rispettivamente – 5 ± 0,25%: 60 ± 3,00%: 35 ± 1,75%; pressione del gas – -175 ± 0,025MPa (0,15 – 20 MPa) misurata sul manometro; consumo – circa 20 l / h – liquido di raffreddamento: quantità – 125 l / min o più; temperatura – 20-30 gradi; stabilità della temperatura dell’acqua – ± 2 gradi C (per stabilità dell’uscita laser 2%); pressione dell’acqua circolante – 0,5 MPa o meno sul manometro; capacità di raffreddamento consigliata – 66 kW o superiore – requisiti di alimentazione: 200 VAC + 10%, -15%, 50/60 Hz o 220 VAC + 10%, -15%, 60 Hz ± 1Hz o 230 VAC + 5%, -10%, 60 Hz ± 1 Hz – potenza assorbita richiesta: 75 kVA – corrente massima: 255 A. – contaore: numero totale di ore di funzionamento della pompa di scarico – tapparella elettrica: inclusa – spia di avvertimento: lampeggia durante la scarica (optional) – peso: circa 1300 kg
