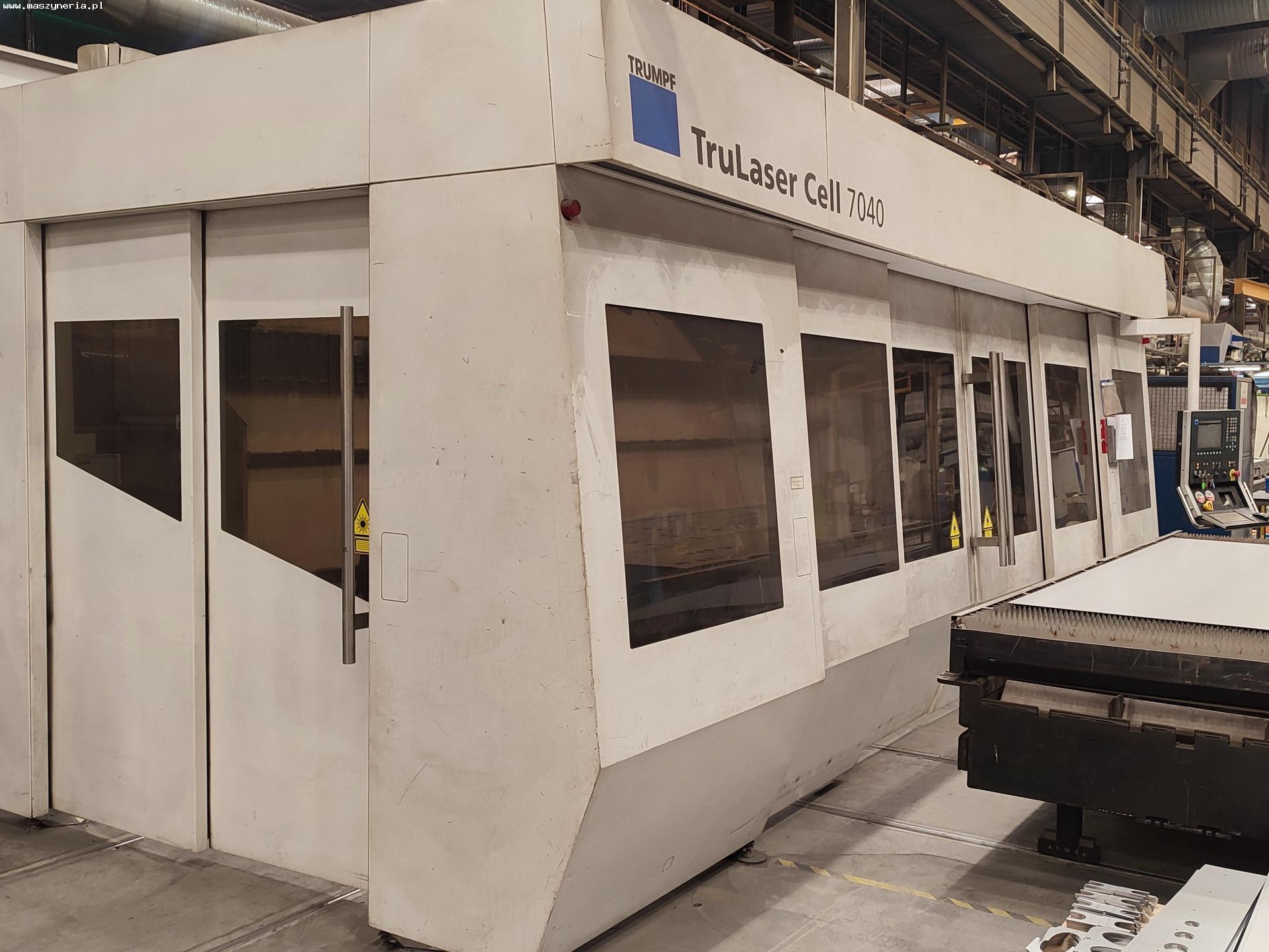

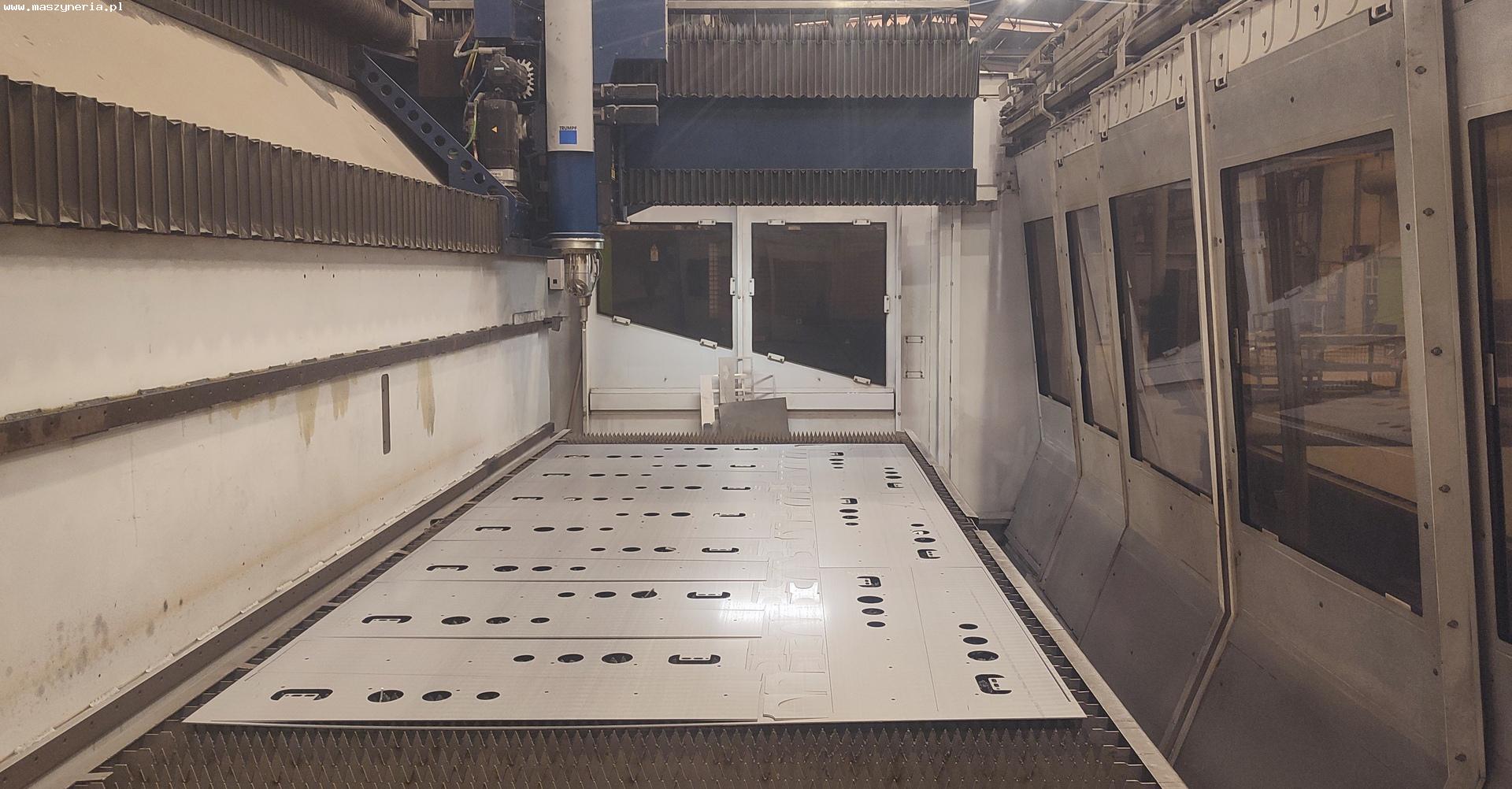

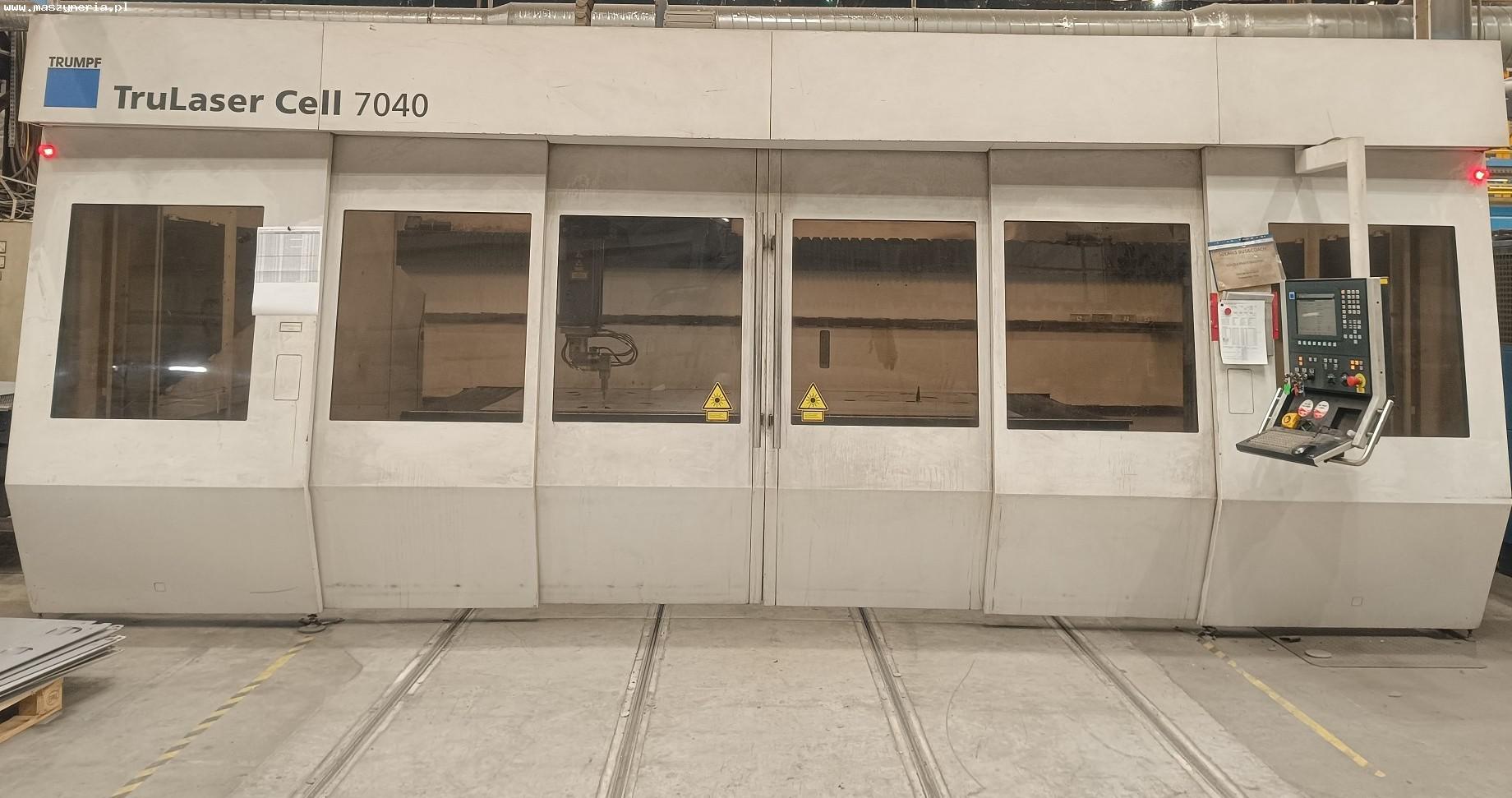

Macchina taglio laser 3D TRUMPF TruLaser Cell 7040

Macchina taglio laser 3D TRUMPF TruLaser Cell 7040 è stata costruita nel 2010 in Germania da TRUMPF Laser- und Systemtechnik GmbH. Caratteristiche tecniche della macchina taglio laser 3D TruLaser Cell 7040 - controllo CNC TRUMPF basato su SIEMENS SINUMERIK 840D, numero di assi: 5 (X,Y,Z,B,C), potenza del raggio laser: 5 kW (5000 W), avanzamento negli assi X/Y/Z: 4000/2000/750 mm, campo di rotazione dell’asse B: ± 135°, campo di rotazione dell’asse C: n*360°, velocità di avanzamento negli assi X,Y,Z: 100 m/min, velocità di rotazione degli assi B e C: 90 giri/min, velocità massima degli assi simultanei: 173 m/min, dimensioni del tavolo di lavoro (L x L): 3940 x 1670 mm, altezza del tavolo di lavoro: 750 mm, deviazione massima della posizione negli assi lineari X,Y,Z: 0,03 mm, deviazione massima della posizione negli assi rotativi B,C: 0,005°, sorgente laser: TRUMPF TruFlow 5000, scheda di rete (Ethernet) 100 Mbit/s, porta RJ45, connessione pneumatica: 6-14 bar, connessione azoto N2: 30 bar, connessione ossigeno O2: 16 bar, pressione massima di esercizio: 20 bar, consumo di aria compressa: circa 30 Nm3/h, potenza di connessione: 96 kVA, alimentazione: 400 V; 50 Hz, peso della macchina TRUMPF TruLaser Cell 7040: circa 6800 kg.
