Macchina per la produzione di reti metalliche annodate

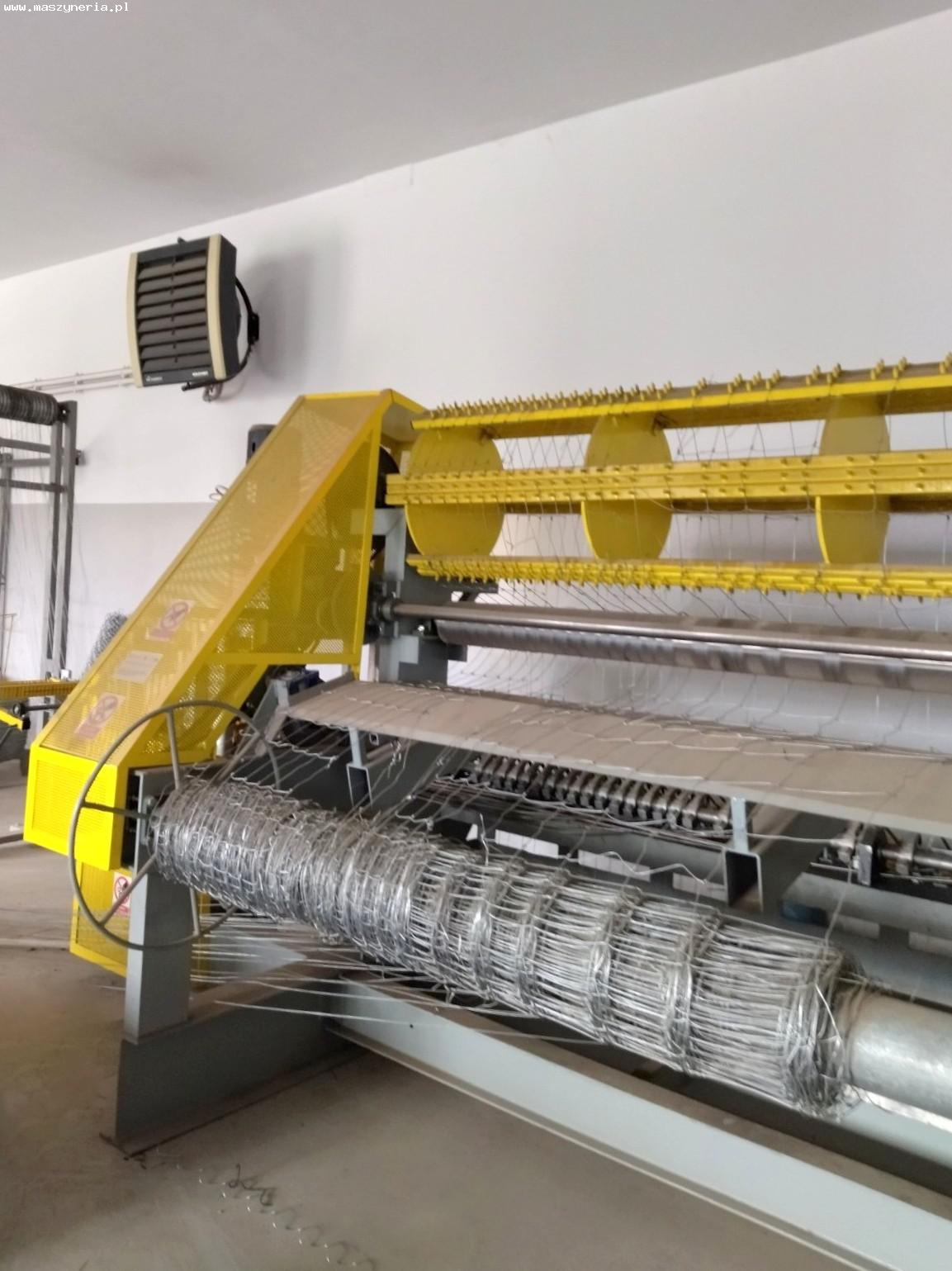

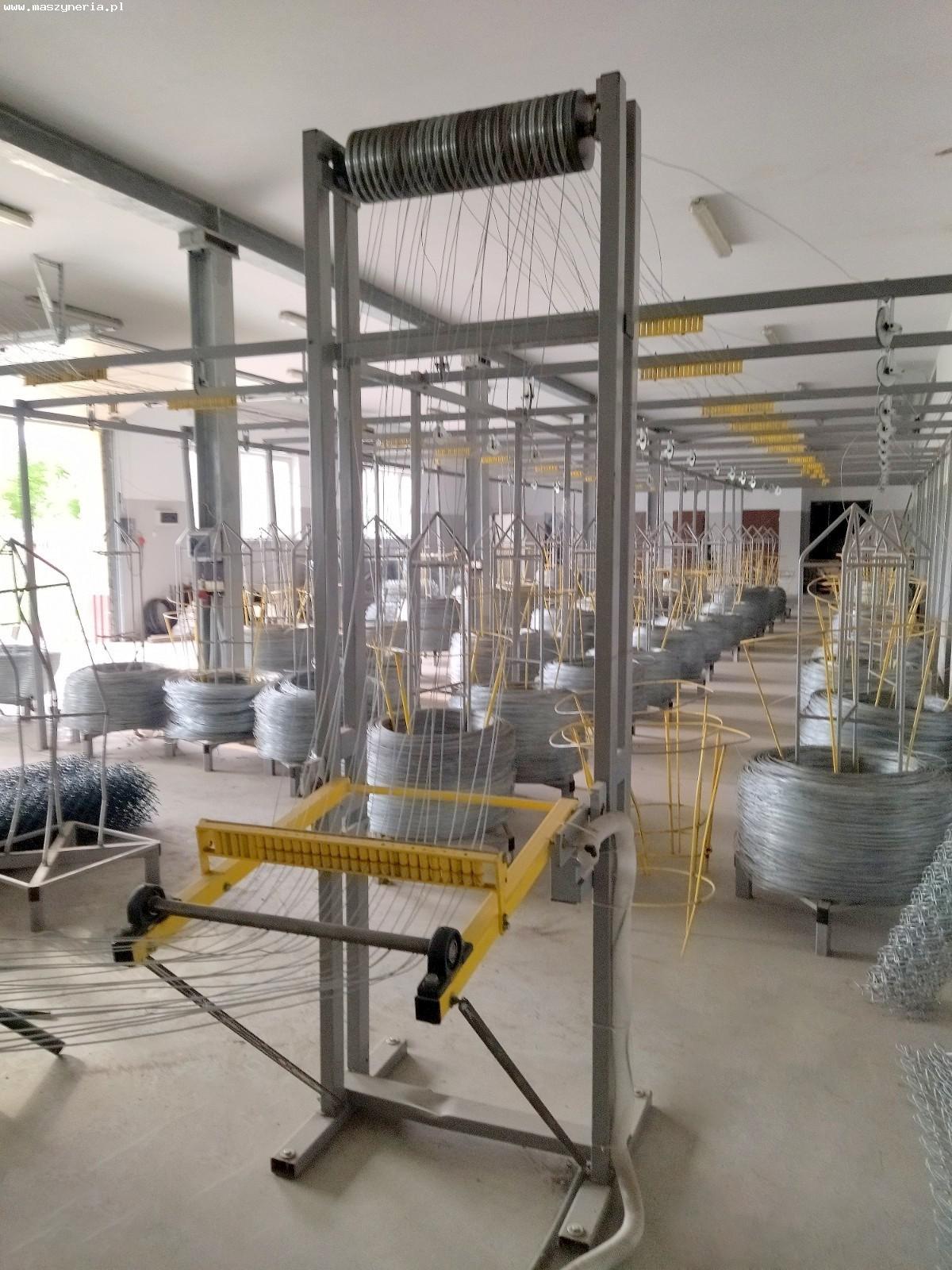

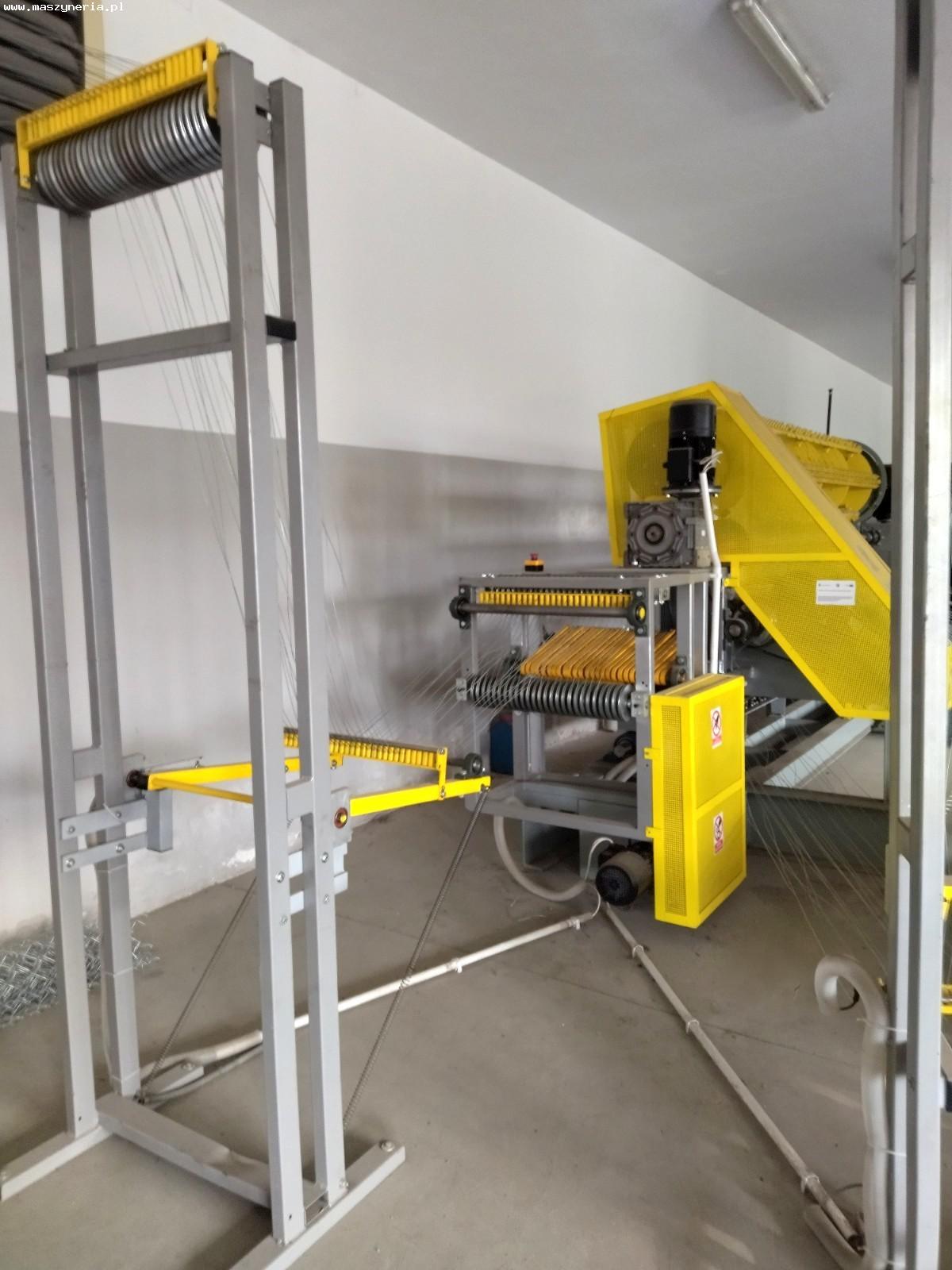

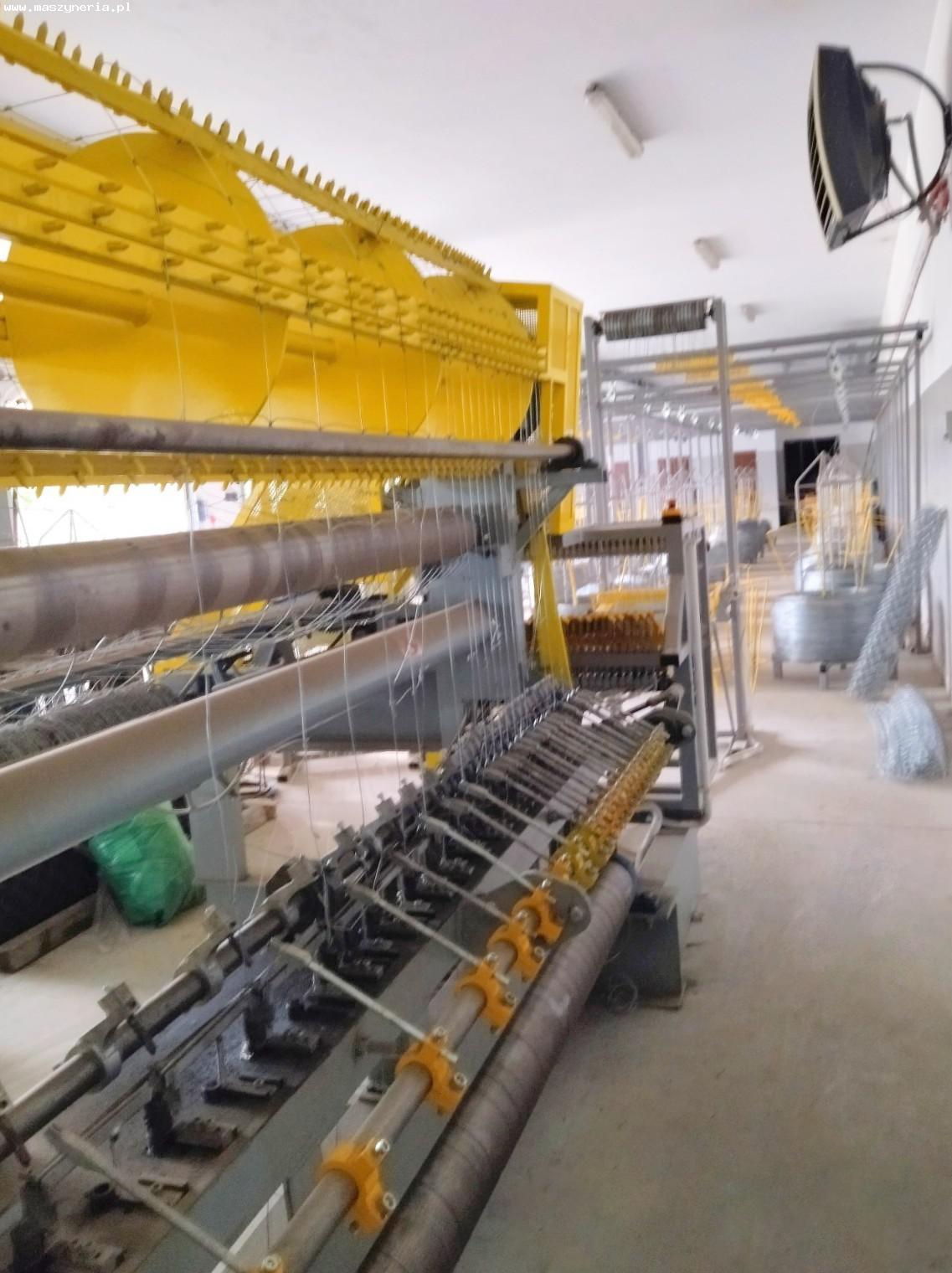

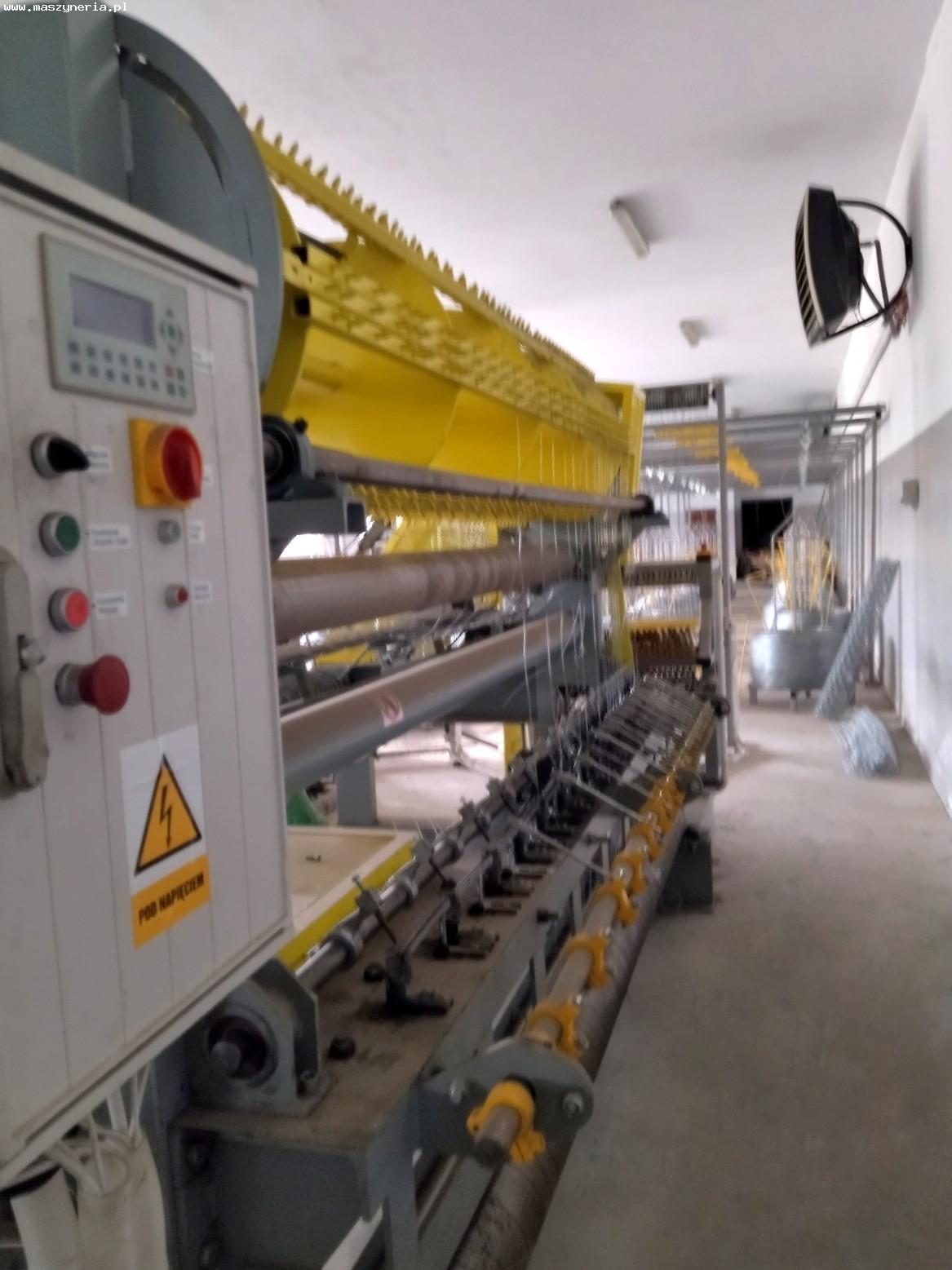

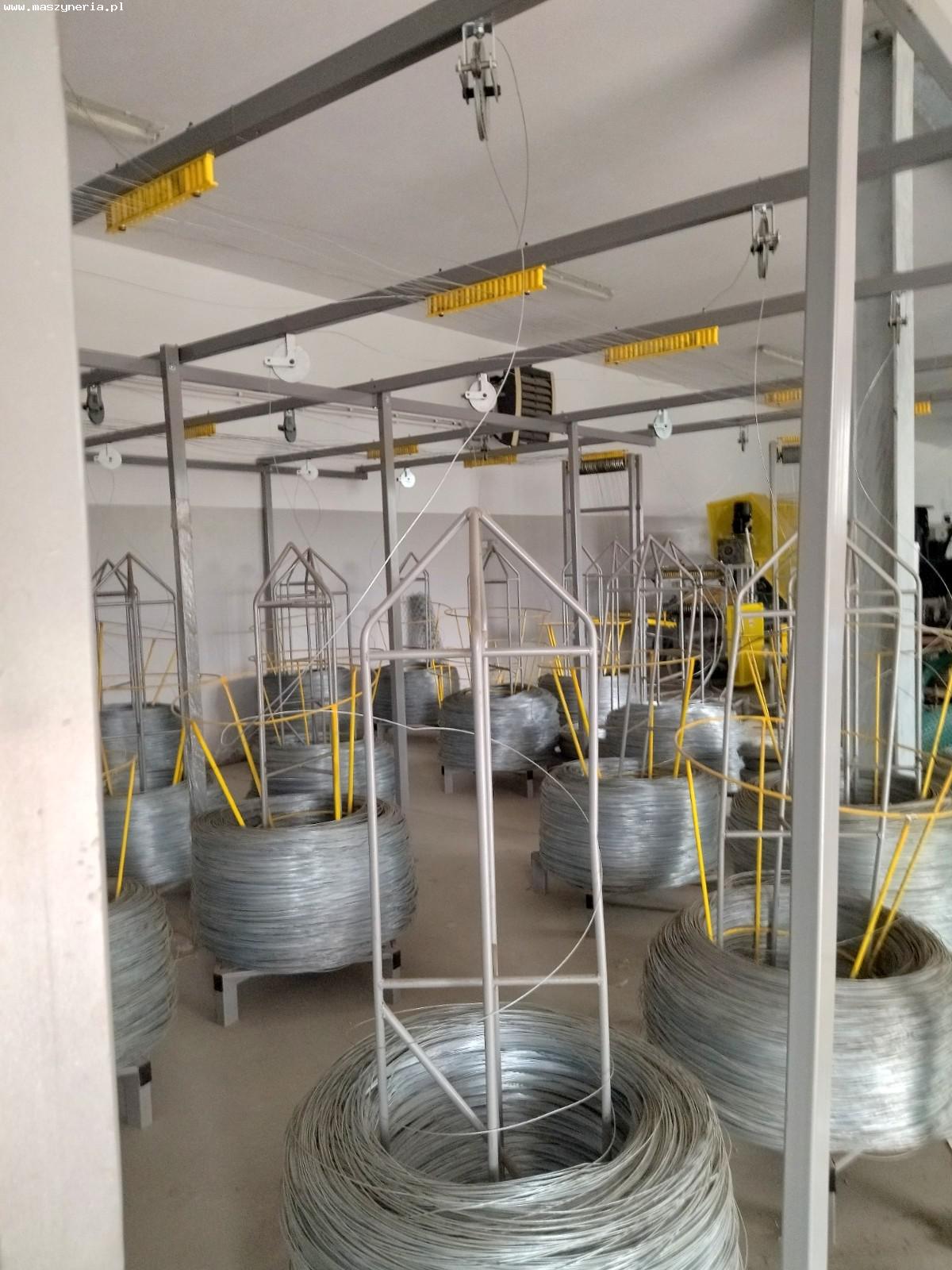

Macchina per la produzione di reti metalliche annodate AL-2500/KX è stata costruita nel 2013 da KABEX P.P.H.U. La linea di produzione di reti a nodo fisso AL-2500/KX è composta da: corpo macchina (1 unità), rullo di guida con freno per aumentare la tensione del filo (1 unità), tavola portautensili con rulli di rotazione e tubi e piastre guidafilo (1 unità), alimentatore di filo con ruote che alimentano la lunghezza di filo appropriata sul tavolo degli utensili per l’avvolgimento del filo (1 unità), tamburo di trazione (1 unità), tamburo di avvolgimento della rete (1 unità), meccanismi di torsione (27 unità), ghigliottine (26 unità), pinze piegafilo (27 unità), tavolo di impilamento della rete, che esegue un movimento alternativo per posizionare le bobine di rete una accanto all’altra (1 unità), telaio di svolgimento (1 unità), supporti per bobine di filo (53 unità), cestelli di svolgimento (53 unità), barriere di sicurezza con sensore (2 unità). Parametri tecnici della macchina per la produzione di reti forestali AL-2500/KX - lunghezza della rete prodotta: 50 o 100 m, gamma di altezza della rete prodotta: 0.3-2.5 m, gamma di diametro del filo: 1,6-3 mm, spaziatura dei fili nella rete: 16×5 cm, 3×10 cm, 2×15 cm, 3×20 cm, 2×25 cm, numero di fili: 29-53 pz., velocità massima di formatura: 1,5 m/min, precisione della lunghezza di taglio: ± 1 mm, meccanismo di avvolgimento della rete: tamburo liscio con meccanismo di bloccaggio della rete nell’albero, meccanismo di torsione della rete: cerniera, ghigliottina, pinza di piegatura, taglio del rotolo di rete: manuale (dopo l’avvolgimento della lunghezza desiderata della rete), consumo di energia: 5,5 kW, alimentazione: 400 V; 50 Hz, spazio richiesto (con svolgitore): circa 170 m2, dimensioni (L x P x A): 4500 x 2200 x 2100 mm, peso della macchina AL 2500/KX: 2200 kg. Dotazione della macchina per la produzione di reti metalliche annodate - controllo PLC: ARRAY APB-22-MRDL, pannello operatore SH-300, motoriduttore (alimentatore): 1,5 kW, 83 rpm, motoriduttore (rotazione): 5,5 kW, 83 rpm, motoriduttore (tamburo): 2,2 kW, 15 rpm, motoriduttore (ghigliottina): 4 kW, 90 rpm.
