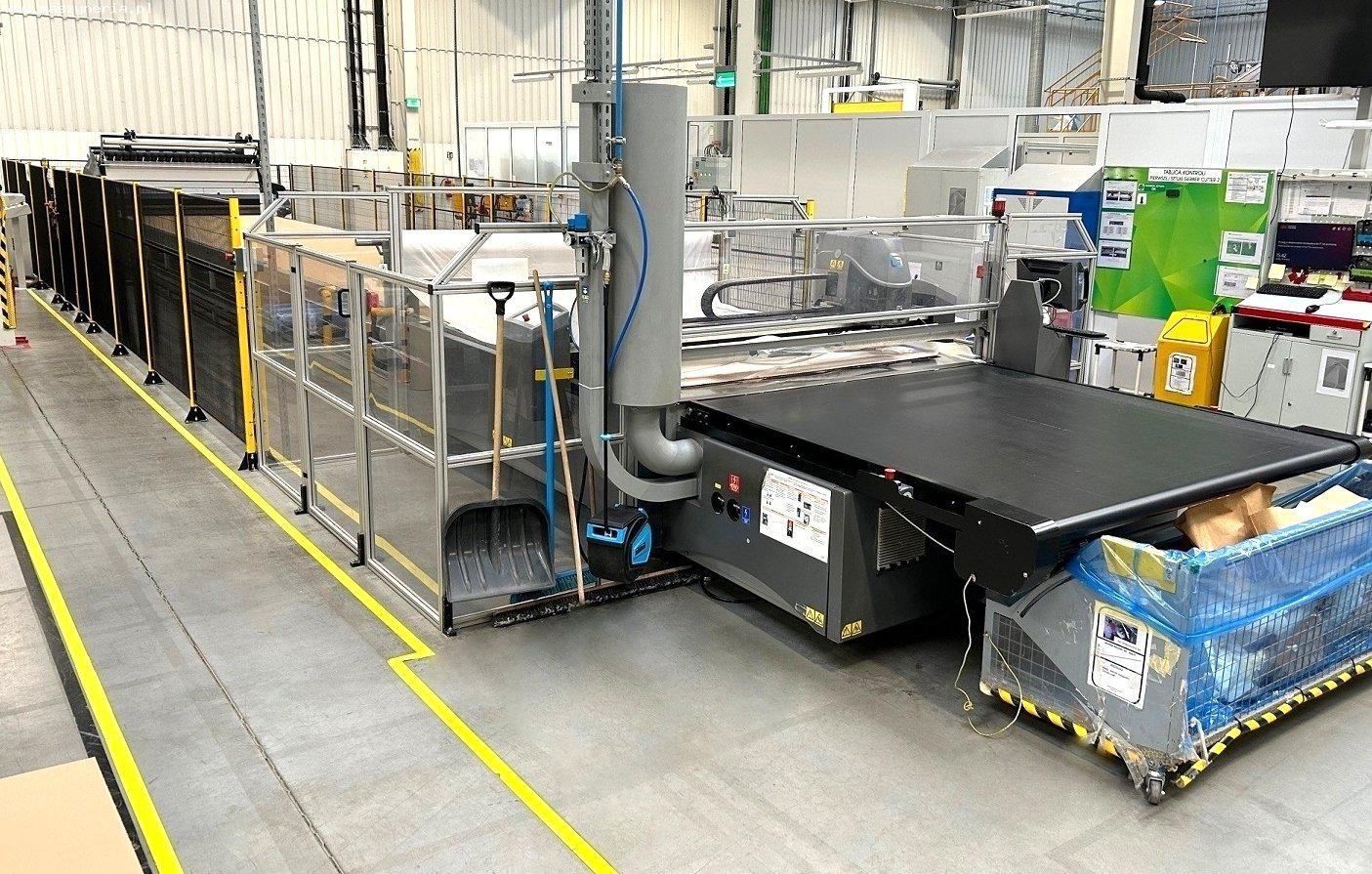

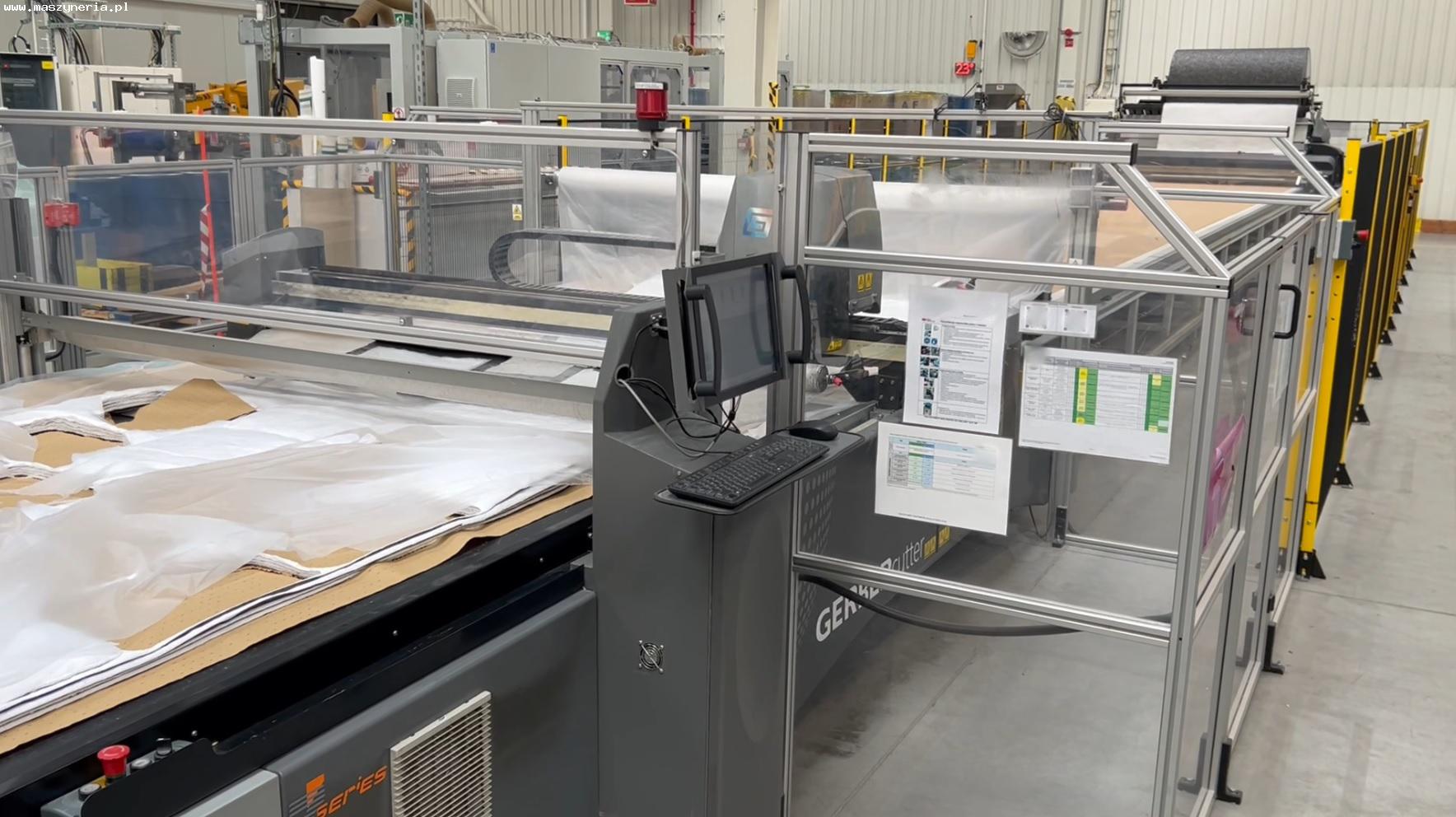

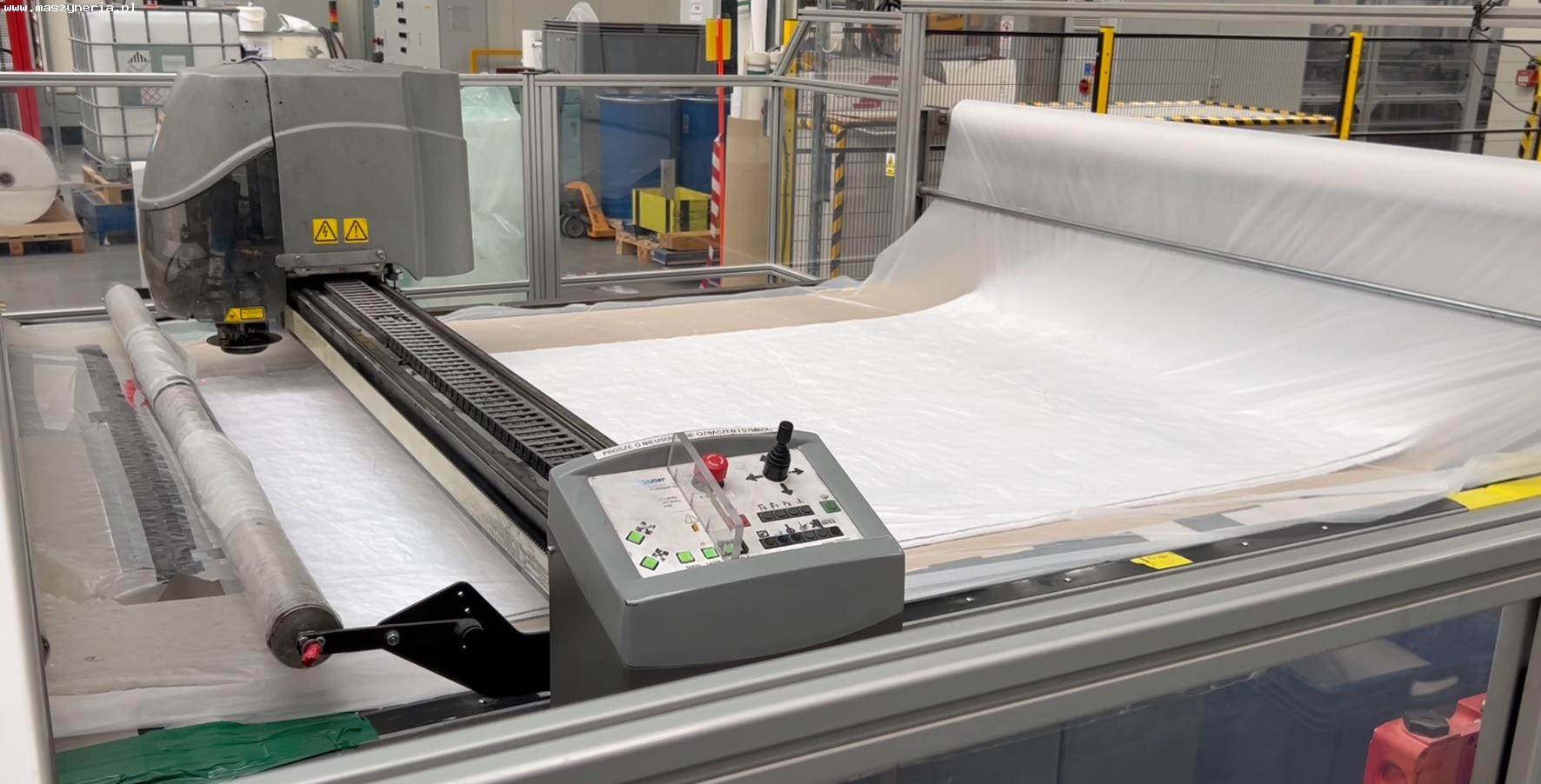

Macchina per il taglio dei tessuti GERBER Cutter Z7

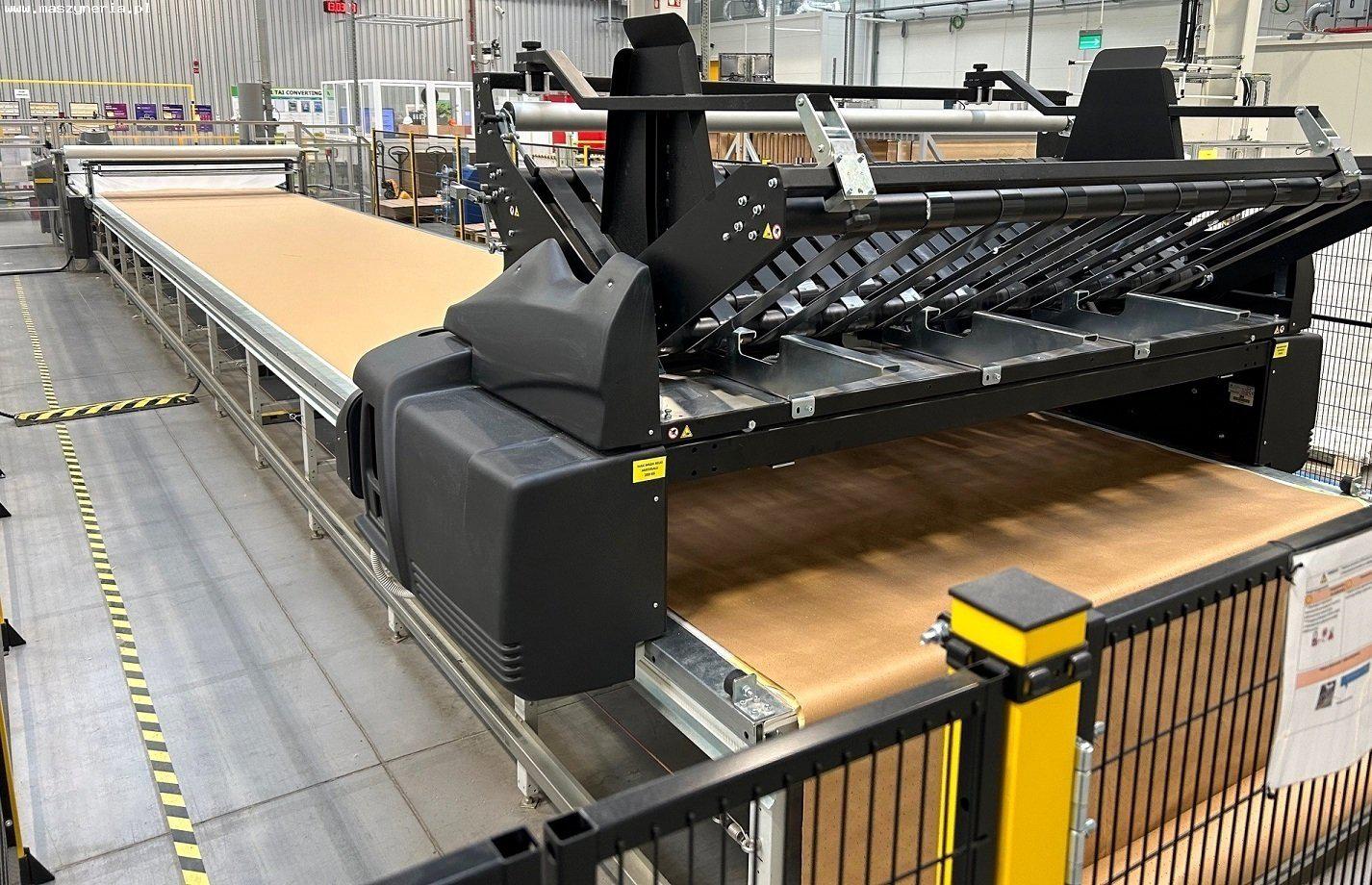

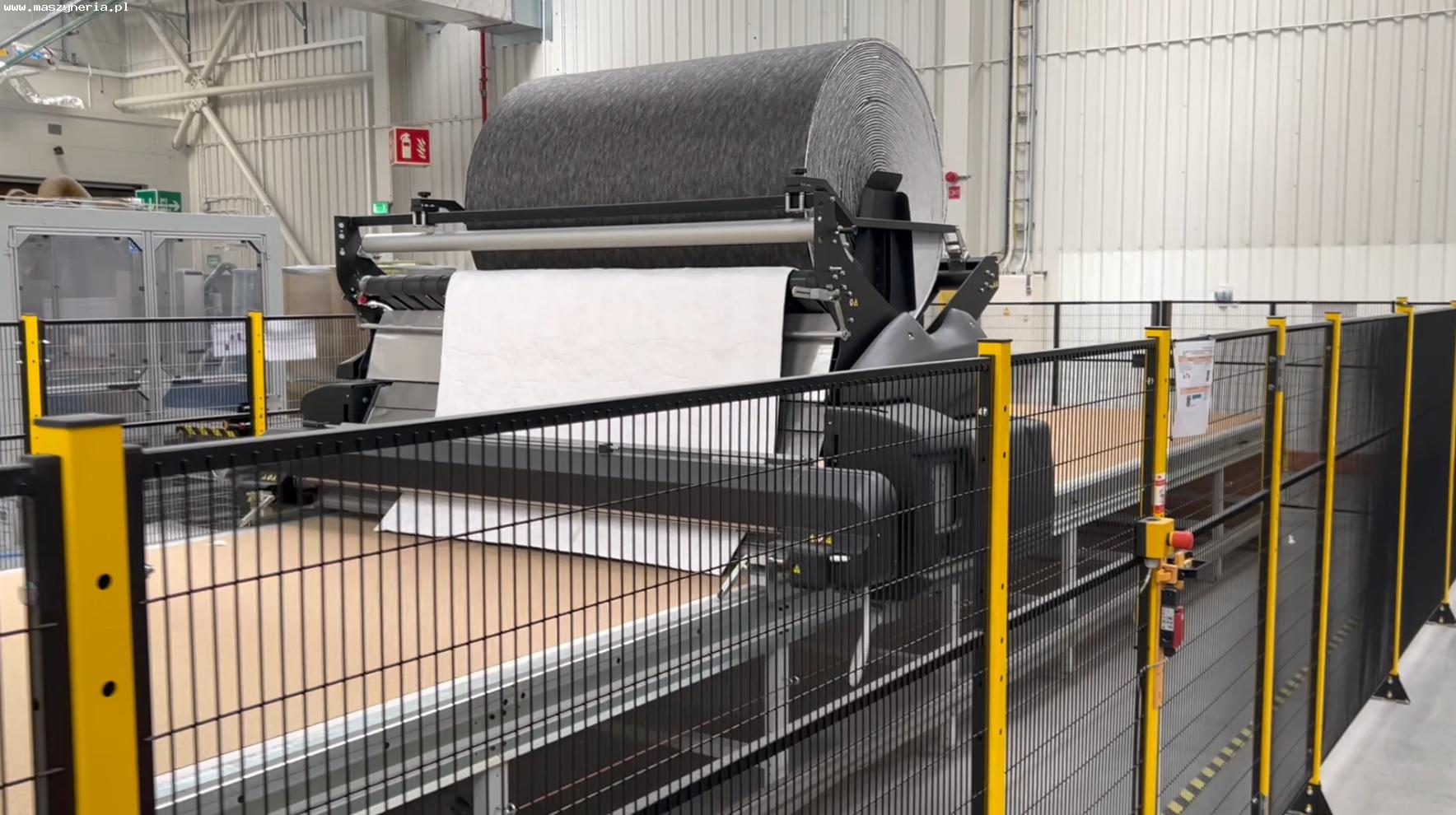

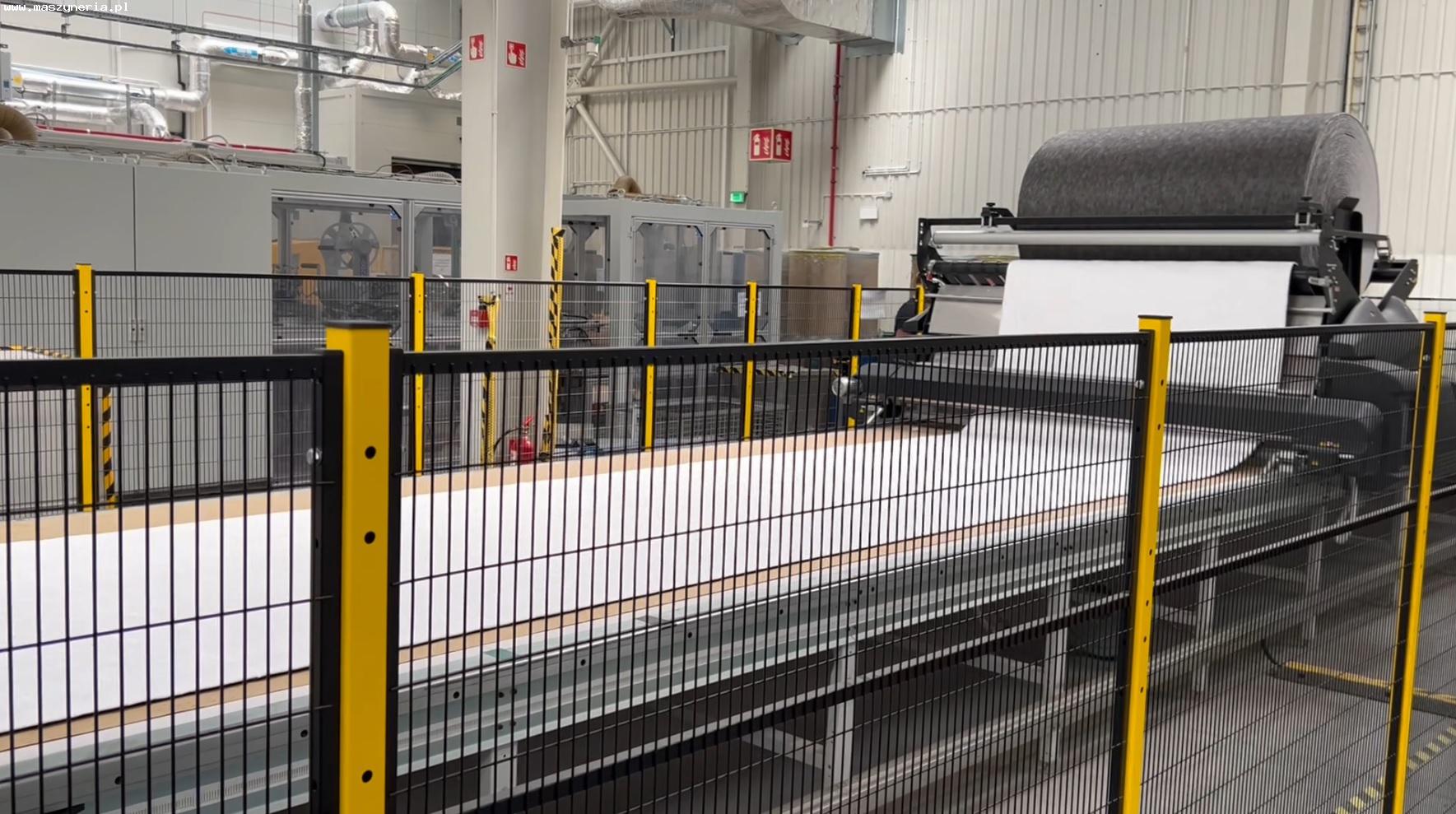

Macchina per il taglio automatico dei tessuti GERBER Cutter Z7 è stata costruita nel 2016 in Cina da Gerber Technology (Lectra). Caratteristiche tecniche della macchina per il taglio automatico GERBER Cutter Z7 - controller industriale con sistema operativo Windows e interfaccia interattiva - area di taglio (L x L): 1800 x 2000 mm - altezza massima di taglio (dopo la compressione): 72 mm - sistema Knife Intelligence “Plus” – controllo automatico del movimento dei coltelli e modifica dell’angolo di taglio, della traiettoria e dell’accelerazione in tempo reale - sistema SMARTbite – ottimizzazione dei percorsi di taglio tramite la regolazione automatica della velocità di avanzamento dei coltelli in base all’altezza e al tipo di sovrapposizione - sistema di affilatura automatica dei coltelli - sistema di raffreddamento dei coltelli - diagnostica della macchina Caratteristiche tecniche della stenditore ALLCOMP AERO MAXIMA 200-120-200 - anno di produzione: 2023 - lunghezza massima di spandimento: 10800 mm - diametro massimo del rullo di materiale: 800 mm - larghezza massima del rullo di materiale: 2000 mm - peso massimo del rullo di materiale: 800 mm - altezza massima di spandimento (lato destro in alto): fino a 220 mm - altezza massima di stesura (zig-zag con fibbia): fino a 120 mm - velocità di lavoro: regolabile fino a 100 m/min - modalità di lavoro: automatica, semiautomatica, manuale - culla di carico programmabile a rotazione automatica su nastri di alimentazione del tessuto a doppio spessore con sensori di rilevamento per un posizionamento uniforme dei bordi del tessuto - altezza di carico della culla di carico (dal piano del tavolo): circa 60 cm - sistema di affilatura automatica dei coltelli - taglio automatico del materiale - controllo della tensione del tessuto con funzione di livellamento della tensione - staffa mobile per trattenere il tessuto all’inizio del processo di stesura - stesura automatica del tessuto con e senza pinza mobile con mantenimento di una lunghezza di sovrapposizione preimpostata - pannello di controllo con touchscreen a colori - pannello di controllo esterno situato al di fuori della zona di sicurezza - libreria di parametri di lavorazione adattati ai vari materiali - interblocco LOTO (Lock Out – Tag Out) - sistema di sicurezza a barriera fisica livello di sicurezza: Performance Level D (PL d) conforme alla norma ISO 13849-1 protezione delle attrezzature dell’area di lavoro prevenzione dell’avvio del processo quando una persona si trova nell’area di lavoro documentazione elettrica - tavolo di lavoro adattamento delle piastre superiori e delle pedane laterali alla macchina stenditore supporto per la carta guida per cavi, compreso il fissaggio quadro elettrico comprensivo di documentazione tecnica - potenza: 3 kW - alimentazione: 3x 400 V; 50 Hz - larghezza della macchina compresa la piattaforma dell’operatore: 3240 mm - peso della macchina: 650 kg
