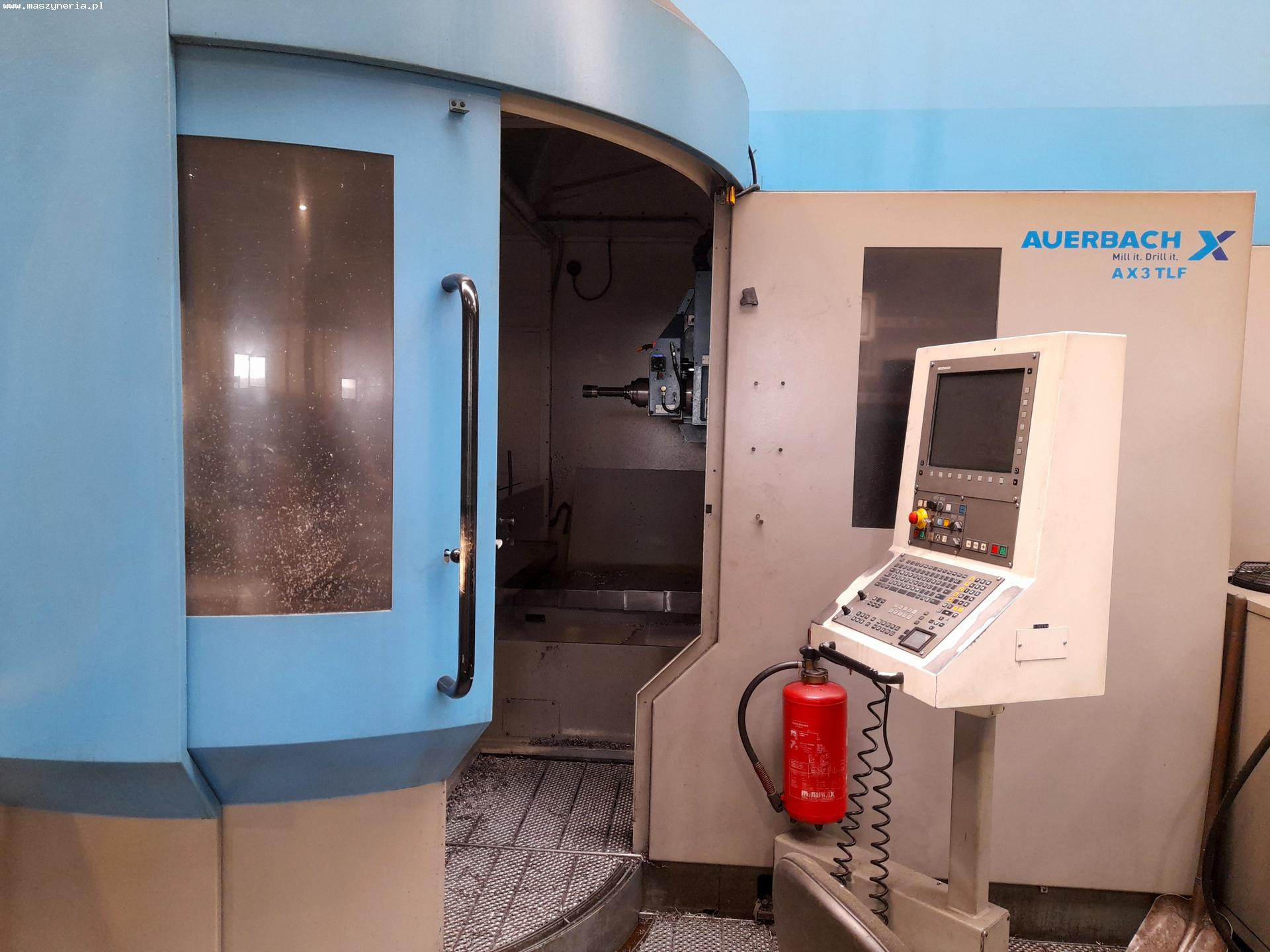

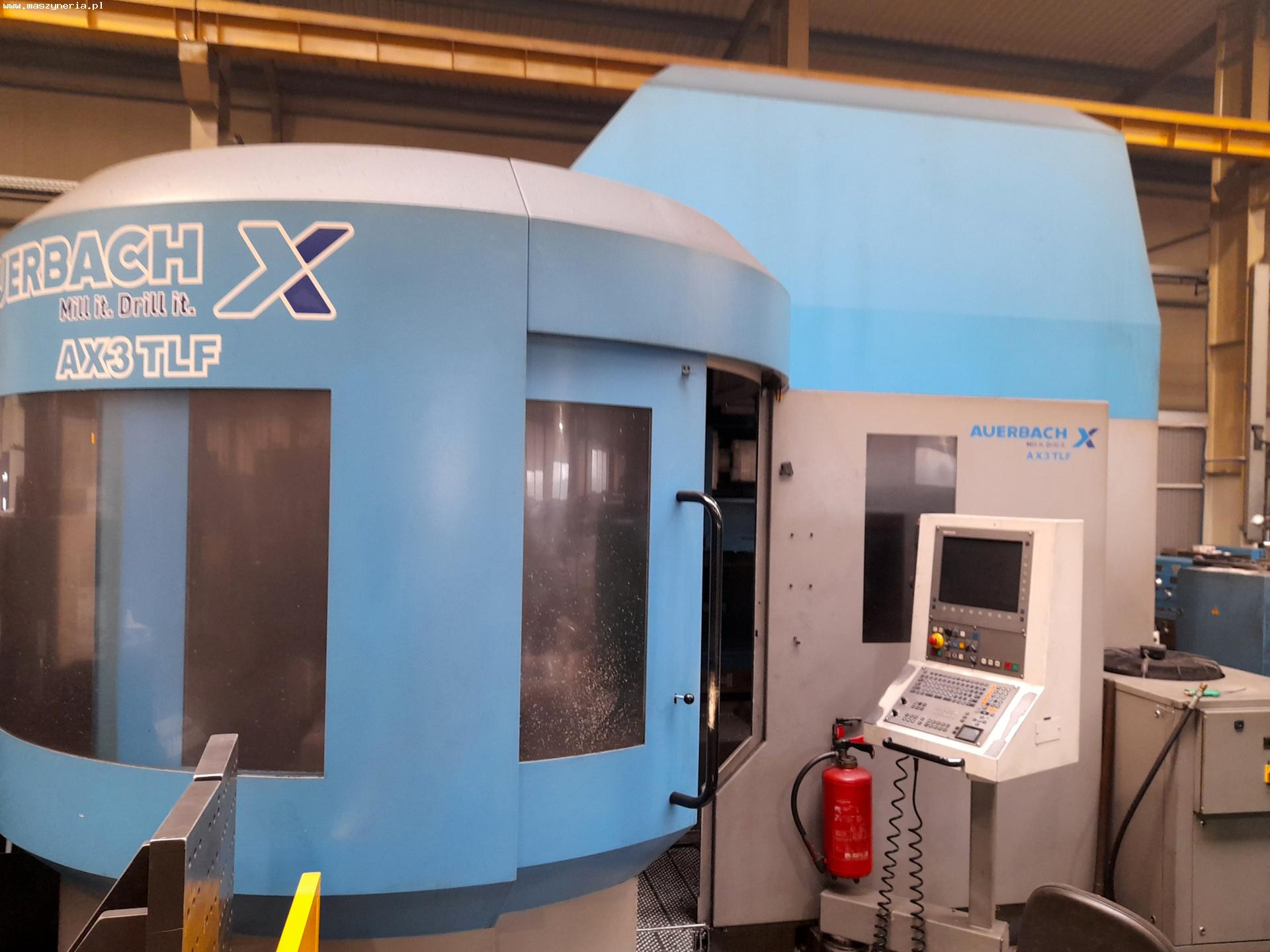

Macchina per foratura profonda AUERBACH AX3 TLF

Macchina per foratura profonda AUERBACH AX3 TLF è stata prodotta dalla rinomata azienda tedesca Erste Maschinen Fabrik (ERMAFA Sondermaschinen- und Anlagenbau GmbH) nel 2011. Caratteristiche tecniche della foratrice per fori profondi AUERBACH AX3 TLF - profondità massima del foro possibile: 1700 mm, profondità di foratura in una passata (senza supporto): 1300 mm, diametro massimo del foro: 32 mm, diametro minimo del foro: 3 mm, corsa longitudinale (asse X) tavola: 1600 mm, corsa laterale (asse Z) colonna: 700 mm, corsa laterale (asse W) testa di foratura: 1300 mm, corsa verticale (asse Y) testa di foratura: 800-1200 mm, asse di rotazione (asse B) tavola rotante: 360°, asse di rotazione (asse A) testa di foratura: -25°/+15°, velocità di avanzamento: 1-15 m/min (asse Y: 1-10 m/min), velocità di traslazione rapida in tutti gli assi: 15 m/min (asse Y: 10 m/min), velocità massima del mandrino: 8000 giri/min, velocità minima del mandrino: 60 giri/min, coppia del mandrino (100% ED, S1): 115 Nm, portautensili: HSK63, morsetto utensile: portautensili OTT, potenza del motore: 30 kW, potenza nominale dell’azionamento principale (100% ED, S1/40% ED, S6): 12/18,5 kW, capacità del serbatoio del refrigerante: 800 l, pressione massima del refrigerante: 100 bar, intervallo di temperatura ambiente: +5°C / +40°C, alimentazione: 3x 400 V; 50 Hz, ingombro (L x P x A): 5500 x 5300 x 3400 mm, peso della macchina AX3 TLF: 15000 kg. Dotazione della macchina per foratura profonda - controllo CNC: HEIDENHAIN iTNC 530, tavola rotante interpolata con gioco limitato di dimensioni 1500 x 100 mm, testa di foratura girevole +15°/-25°, testa di foratura ad albero, volantino HR520, supporti fissi (2 pezzi), ugelli del refrigerante regolabili, raffreddamento dell’olio, dispositivo di raffreddamento del quadro elettrico, copertura superiore chiusa (tetto).
