Macchina per elettroerosione a tuffo AGIE CHARMILLES

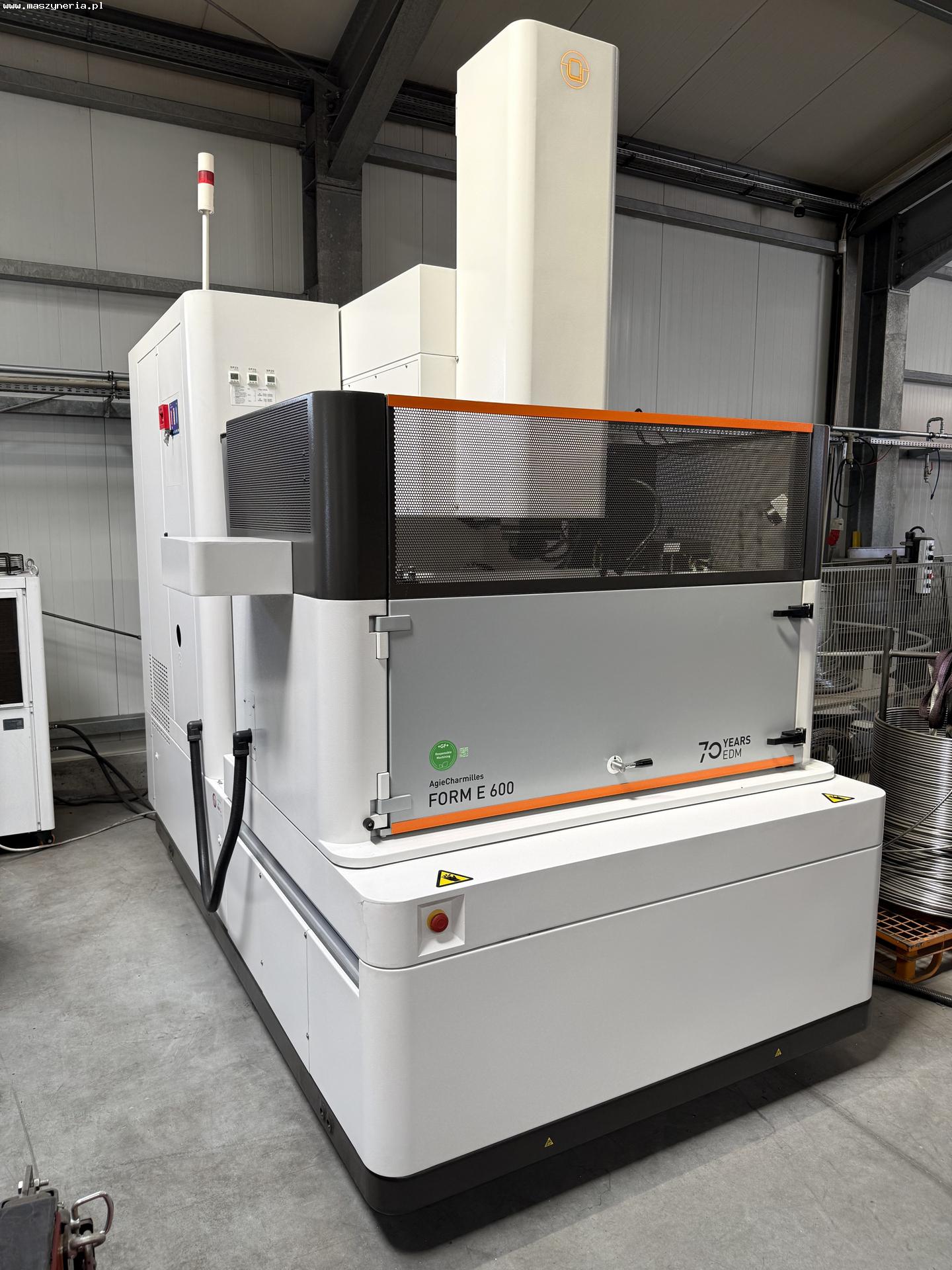

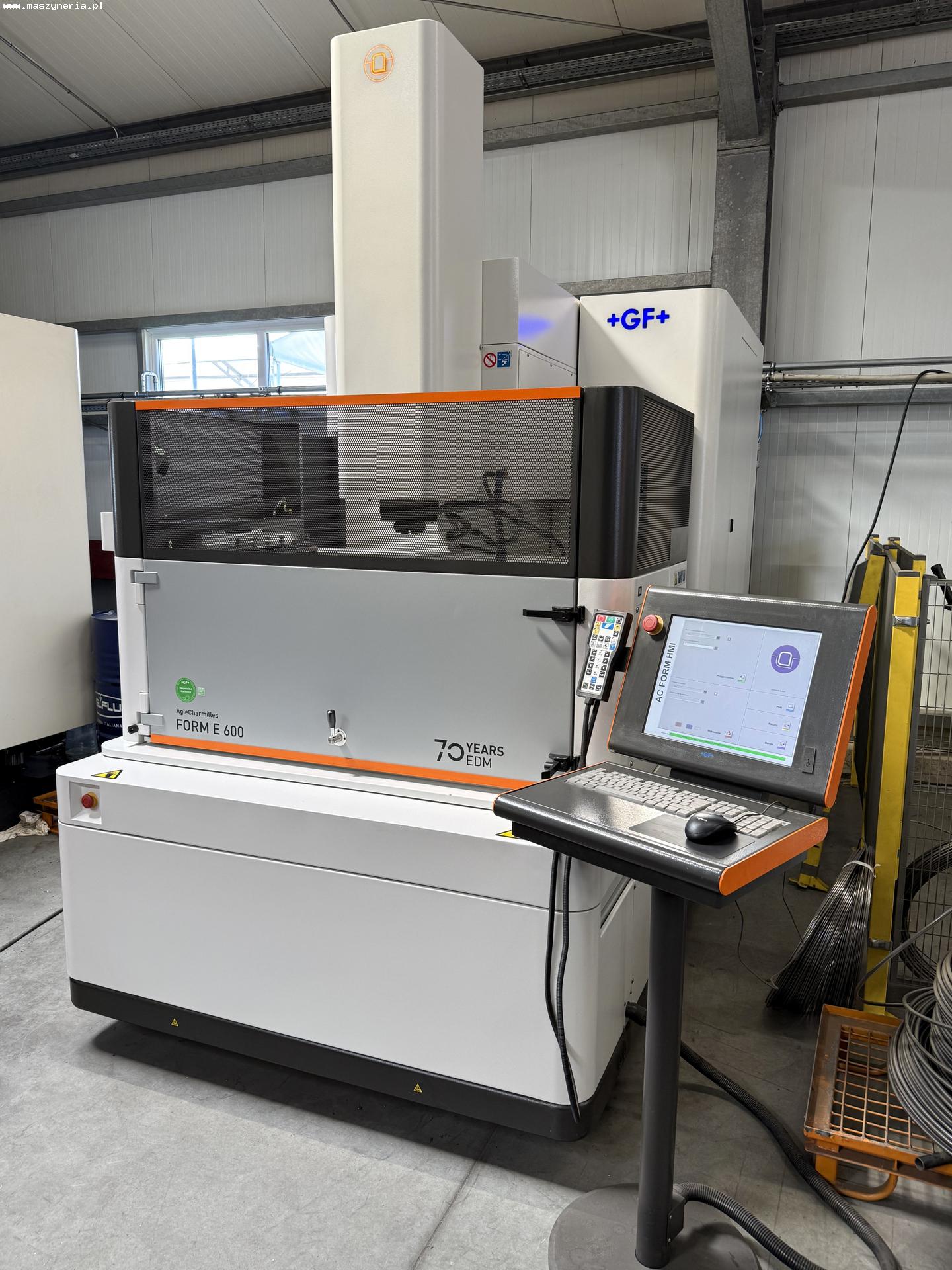

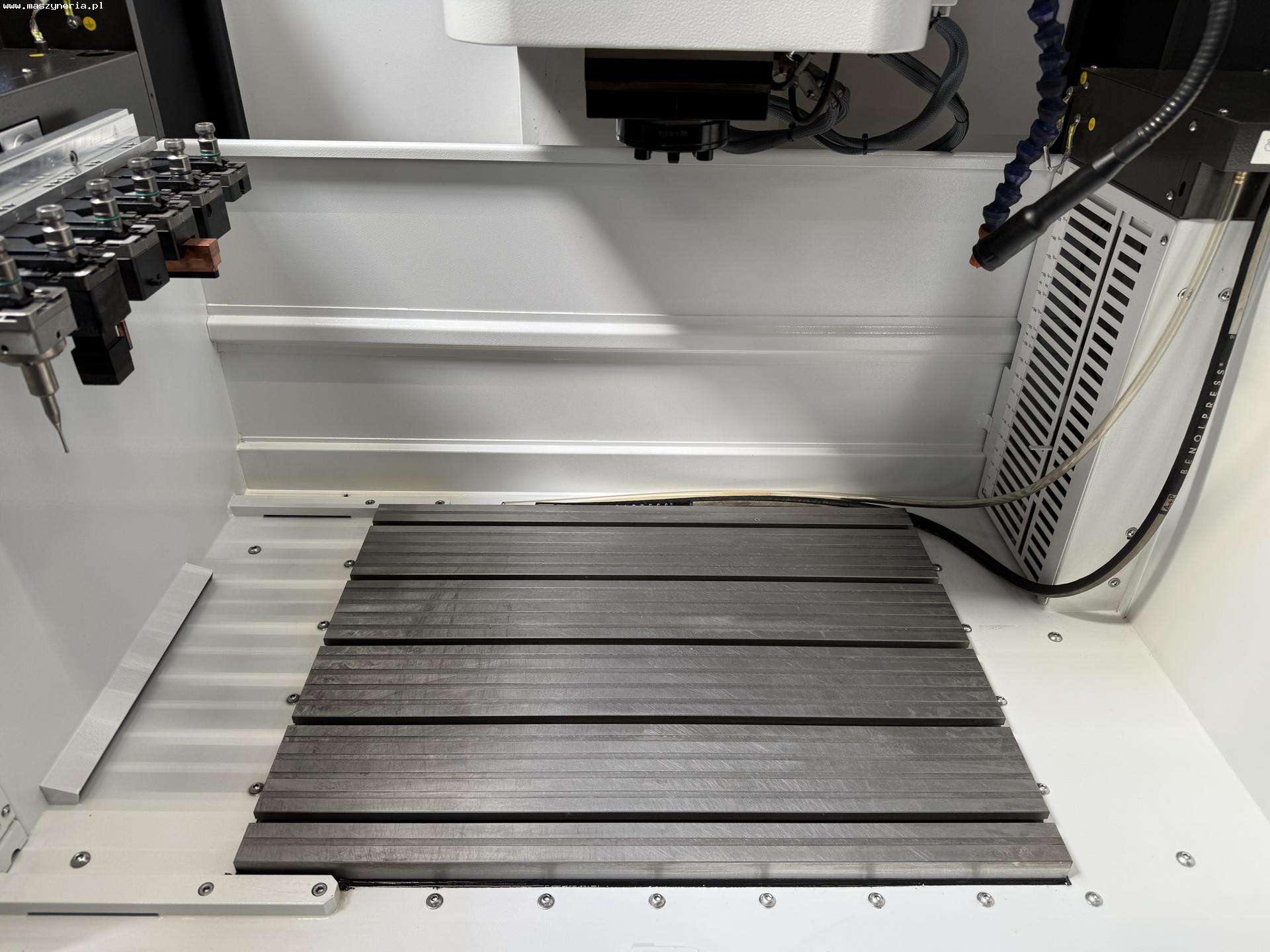

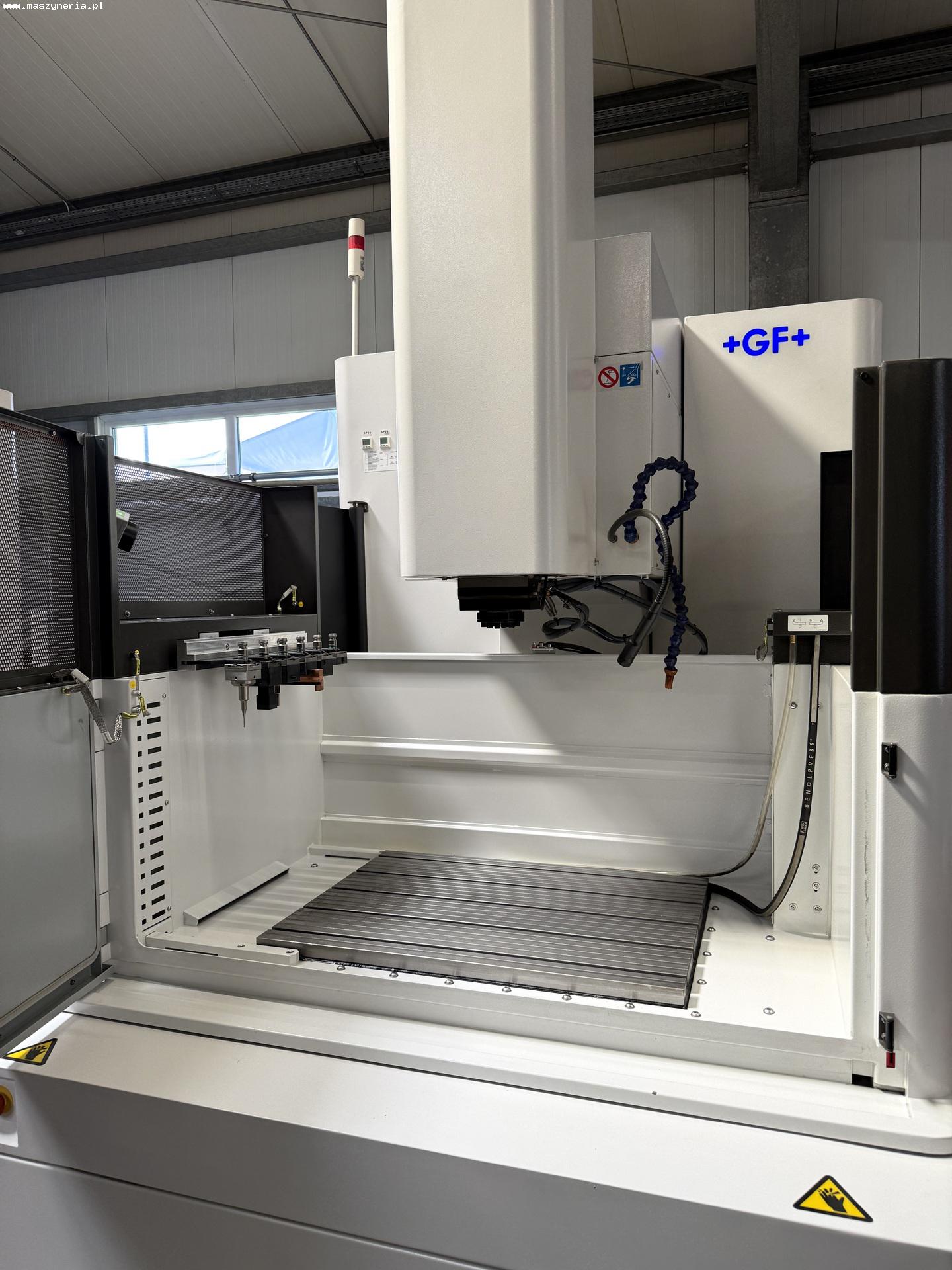

Macchina per elettroerosione a tuffo AGIE CHARMILLES FORM E 600 è stata costruita nel 2024 in Cina dalla società Beijing Agie Charmilles Co., Ltd. Specifiche tecniche dell’elettroerosione a tuffo AGIE CHARMILLES FORM E 600 - numero di assi: 4 (X,Y,Z,C) - avanzamento sull’asse X/Y/Z: 600/400/400 mm - velocità di rotazione sull’asse C: 0-100 giri/min - velocità massima di avanzamento manuale sull’asse X,Y: 4 m/min - velocità massima di avanzamento manuale sull’asse Z: 6 m/min - accelerazione massima dell’asse Z: 2,5 m/s2 - dimensioni del tavolo di lavoro (L x L): 800 x 600 mm - dimensioni massime del pezzo (L x L x A): 1000 x 700 x 400 mm - peso massimo del pezzo: 1000 kg - peso massimo dell’elettrodo: 100 kg - peso massimo dell’elettrodo con asse C: 25 kg - rugosità superficiale minima dell’elettrodo: 0,1 μm Ra - distanza massima dal tavolo di lavoro al portaelettrodo: 650 mm - distanza minima dal tavolo di lavoro al portaelettrodo: 250 mm - risoluzione di posizionamento: 0,1 μm - capacità del serbatoio del dielettrico: 750 l - numero di filtri dell’unità dielettrica: 6x H15 (3-5 μm) - pressione dell’aria compressa: 6-9 bar - temperatura ambiente massima: 28°C - umidità relativa: <80% - corrente massima del generatore: 140 A - potenza: 9,3 kVA - alimentazione: 3x 400 V; 50 Hz - dimensioni (L x L x A): 1600 x 2845 x 2858 mm - peso della macchina AGIE CHARMILLES FORM E600: 4050 kg Dotazione dell’elettroerosione a tuffo AGIE CHARMILLES - controller CNC con schermo LCD da 17″ e sistema operativo Windows - interfaccia utente: AC FORM HMI - asse C - sonda di misura S3R con sfera da 3 mm - cambio elettrodi a 6 posizioni - porta elettrodi S3R Macro - generatore ISPG (Intelligent Speed Power Generator) - unità dielettrica - modulo TECFORM per una lavorazione migliore e più efficiente, affidabilità e prevedibilità - modulo iQ per ridurre al minimo l’usura degli elettrodi in grafite e rame - set di sfere di riferimento per misurare gli offset degli utensili sugli assi X,Y,Z,C direttamente sulla macchina - dispositivo di raffreddamento dielettrico - righe ottiche su tutti gli assi - sistema di protezione da sovratensione SPD - sistema di lubrificazione centrale - quadro elettrico - porta RS232C - porta LAN - porta USB (2 pz) - scambiatore di calore - preparazione al fuoco - certificazione CE
