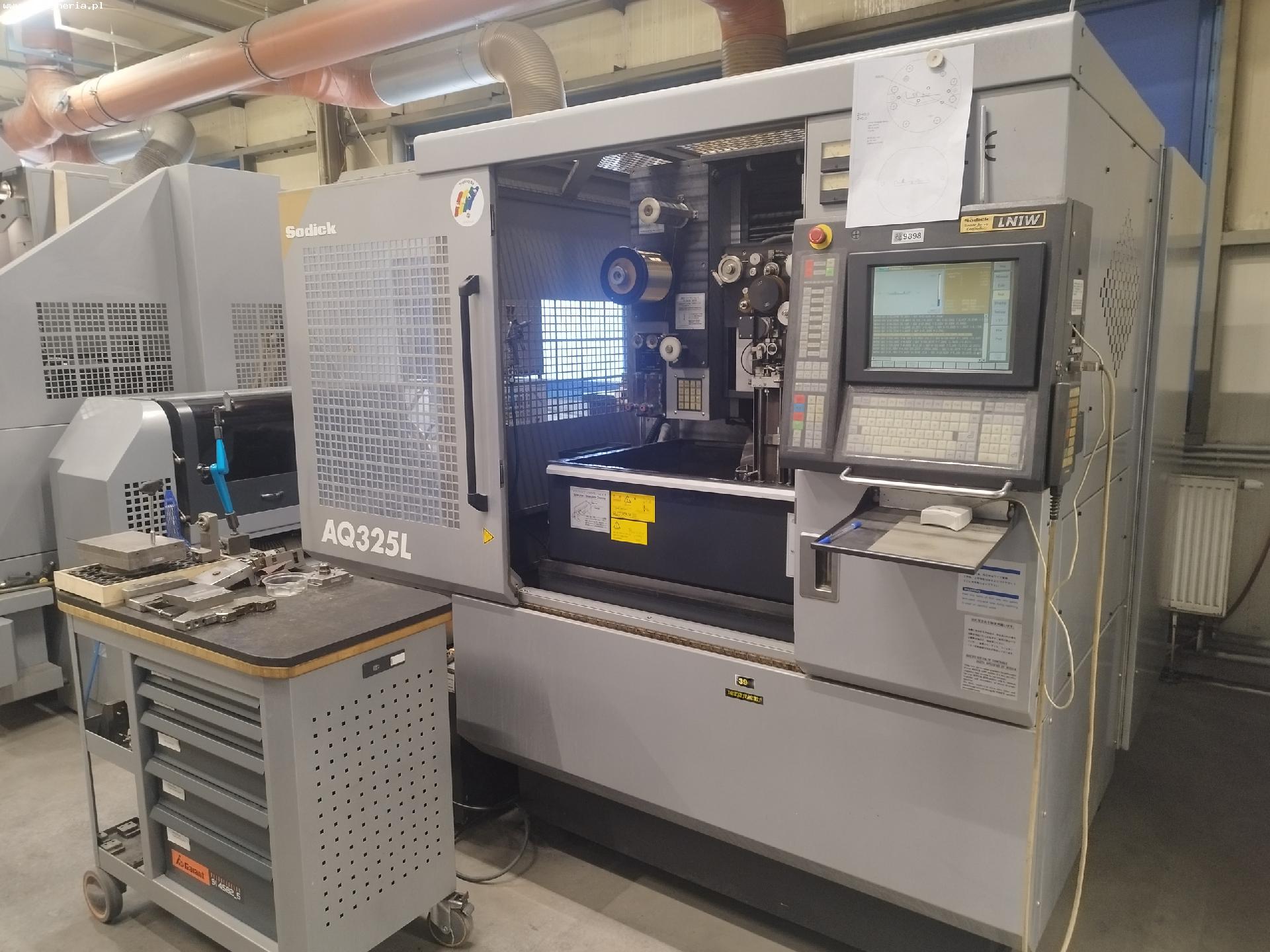

Macchina per elettroerosione a filo SODICK AQ325L

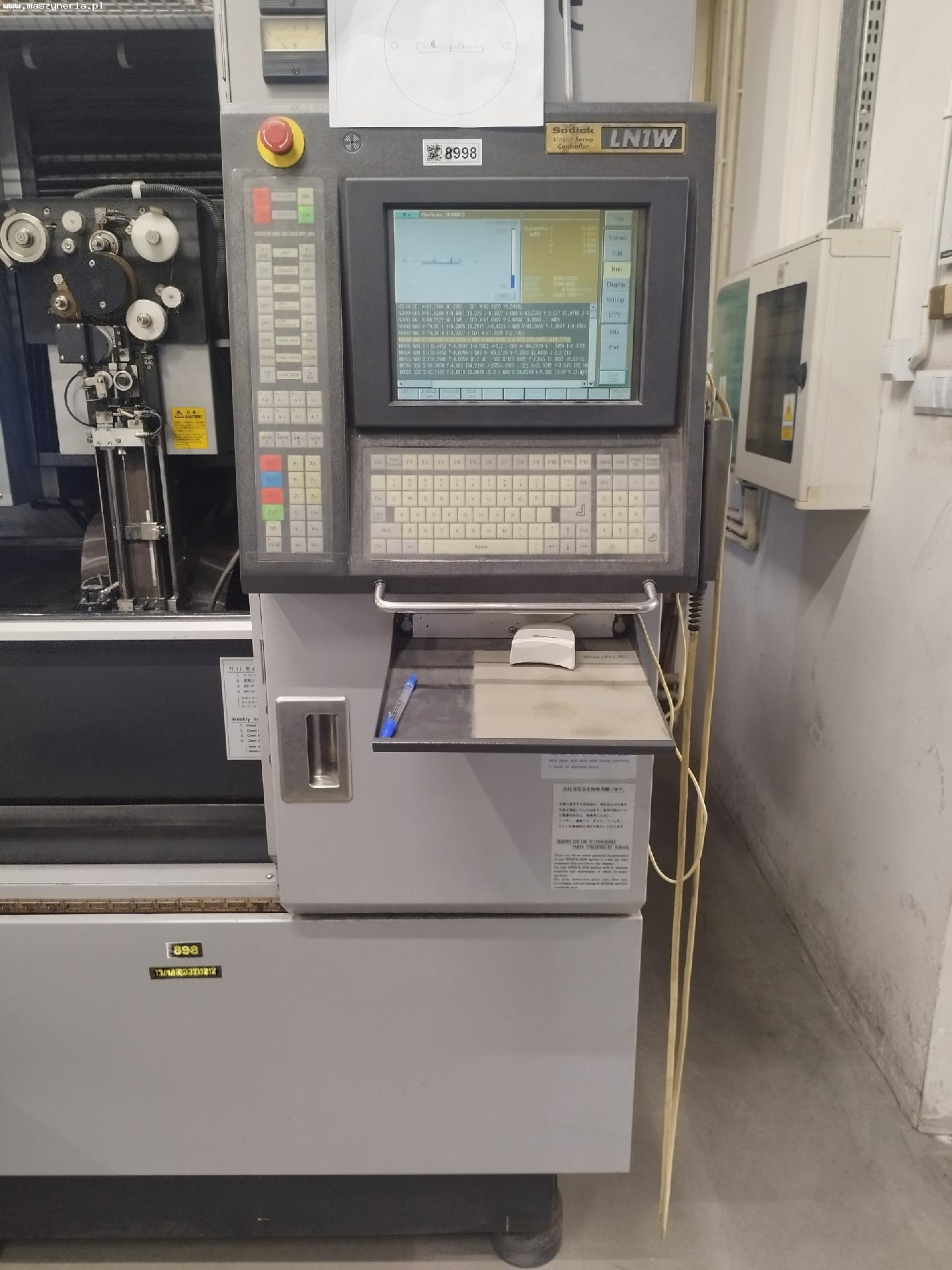

Macchina per elettroerosione a filo SODICK AQ325L è stata costruita nel 2002 in Giappone da Sodick Co., Ltd. Specifiche tecniche dell’elettroerosione a filo SODICK AQ325L Dati generali - controllore: SODICK LN1W - numero di assi: 5 (X,Y,Z,U,V) - avanzamento nell’asse X/Y/Z: 350/250/220 mm - avanzamento nell’asse U/V: 80/80 mm - dimensioni del tavolo di lavoro (L x L): 600 x 400 mm - dimensioni interne del serbatoio di lavoro (L x L): 895 x 650 mm - peso massimo del pezzo (non sommerso): 450 kg - peso massimo del pezzo (immerso): 300 kg - altezza massima del pezzo (non sommerso): 220 mm - altezza massima del pezzo (immerso): 200 mm - angolo di taglio: 20°/80 mm - diametro massimo del filo: 0,30 mm - diametro minimo del filo: 0,15 mm - velocità massima del filo: 250 mm/s - peso massimo della bobina di filo: 6 kg - tensione del filo: 300-2300 G - distanza dal pavimento alla superficie del tavolo di lavoro: 965 mm - dimensioni (L x L x A): 1650 x 1900 x 2040 mm - peso della macchina SODICK AQ 325L: 2800 kg Serbatoio del dielettrico - capacità: 530 l - deionizzatore: 10 l - dimensioni esterne (L x L x A): 550 x 2200 x 1770 mm - peso del serbatoio vuoto: 230 kg Sistema di filtrazione - filtri di carta sostituibili (2 pz.) - disposizione / posizionamento da disegno - dimensioni di ingombro (L x L): 3000 x 3500 mm - alimentazione: AC 3x 220 V; 50/60 Hz
