Macchina per elettroerosione a filo CHMER GX430L+

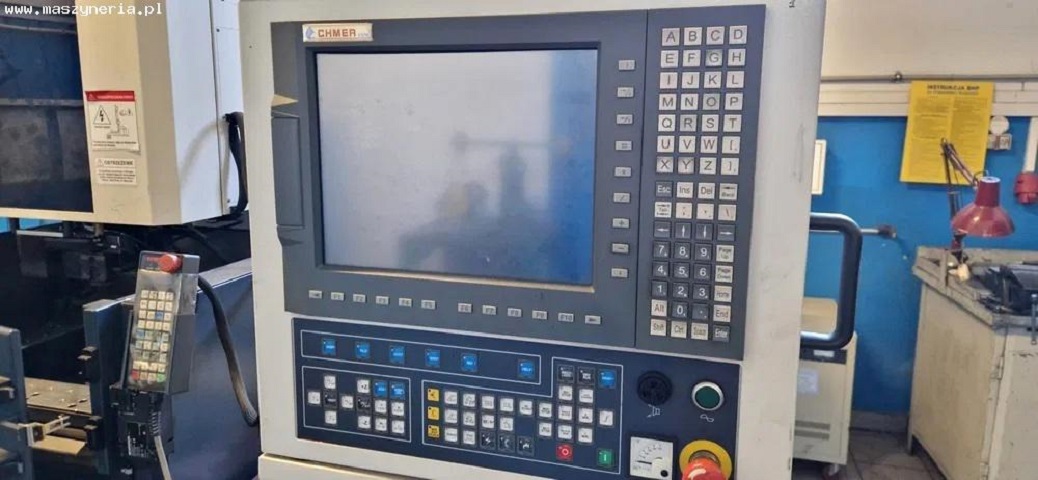

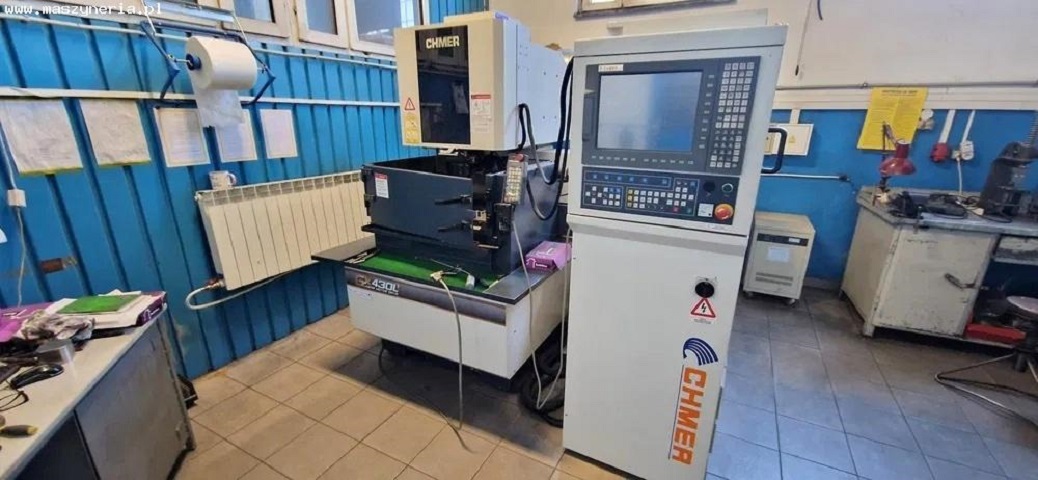

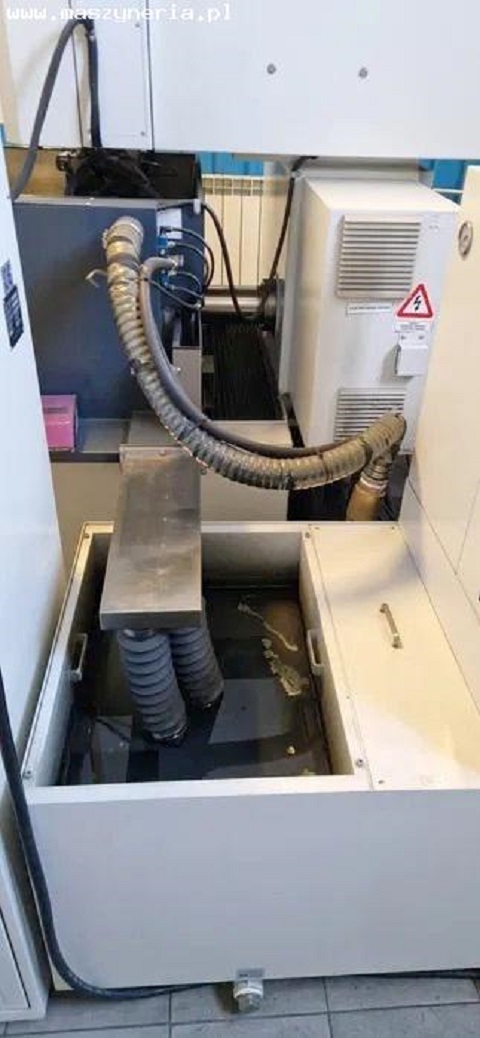

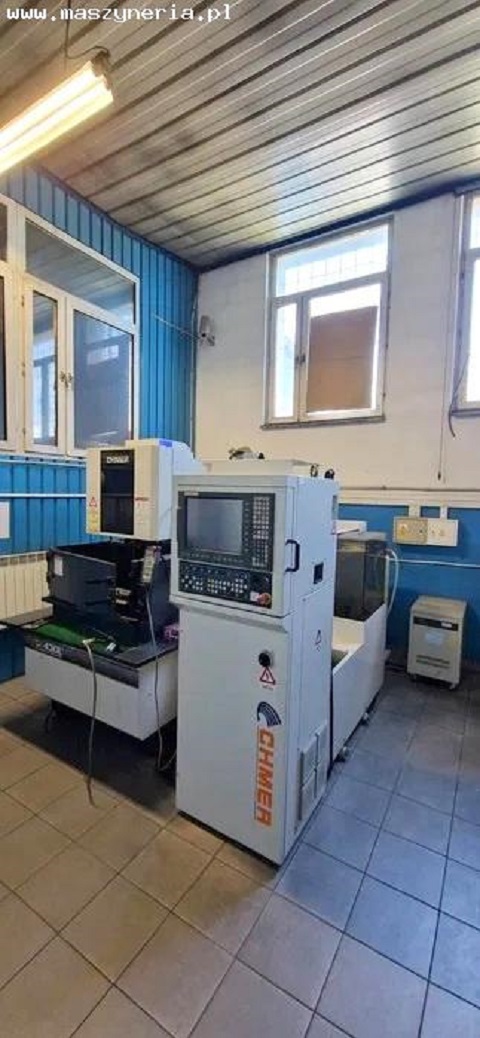

Macchina per elettroerosione a filo CHMER GX430L+ è stata costruita nel 2018 a Taiwan dalla CHING HUNG MACHINERY & ELECTRIC INDUSTRIAL CO., LTD. Specifiche tecniche dell’elettroerosione a filo CHMER GX430L+ - numero di assi: 5 (X,Y,Z,U,V) - avanzamento sull’asse X/Y/Z: 400/300/220 mm - avanzamento sull’asse U/V: 60/60 mm - velocità di avanzamento massima sull’asse X,Y: 1500 mm/min - dimensioni massime del pezzo (L x P x A): 725 x 600 x 215 mm - peso massimo del pezzo: 350 kg - diametro massimo del filo: 0,3 mm - diametro minimo del filo: 0,1 mm - angolo di taglio: 21°/100 mm - azionamento assi X,Y: motori lineari - azionamento assi U,V,Z: servoazionamenti e motori CA - capacità serbatoio dielettrico: 650 l - alimentazione: 3x 220 V; 50 Hz - dimensioni (L x P x A): 2300 x 2300 x 2300 mm - peso netto della macchina GX430L+: 2600 kg Dotazione dell’elettroerosione a filo CHMER - controllore CNC - unità di controllo (sistema operativo 32 bit, CPU, monitor a colori 15″, tastiera, USB, RS-232C, scheda CF) - sistema automatico di infilaggio del filo (0,1-0,3 mm) - sistema automatico di posizionamento del filo - sistema di filtrazione con due filtri di carta - controllo automatico della temperatura - bobina di filo di rame da 5 kg, diametro 0,25 mm - utensili - righe ottiche sull’asse X e Y - sistema di deionizzazione dell’acqua - dispositivo per il raffreddamento dell’acqua - guide diamantate da 0,26 mm (2 pz.) - ugelli di spruzzatura (2 pz.) - contatti di alimentazione (power feed contacts) - regolatore di tensione AVR - trasformatore di rete - illuminazione dell’area di lavoro - importazione di file .DXF - DTR – documentazione tecnica e operativa in polacco - certificazione CE
