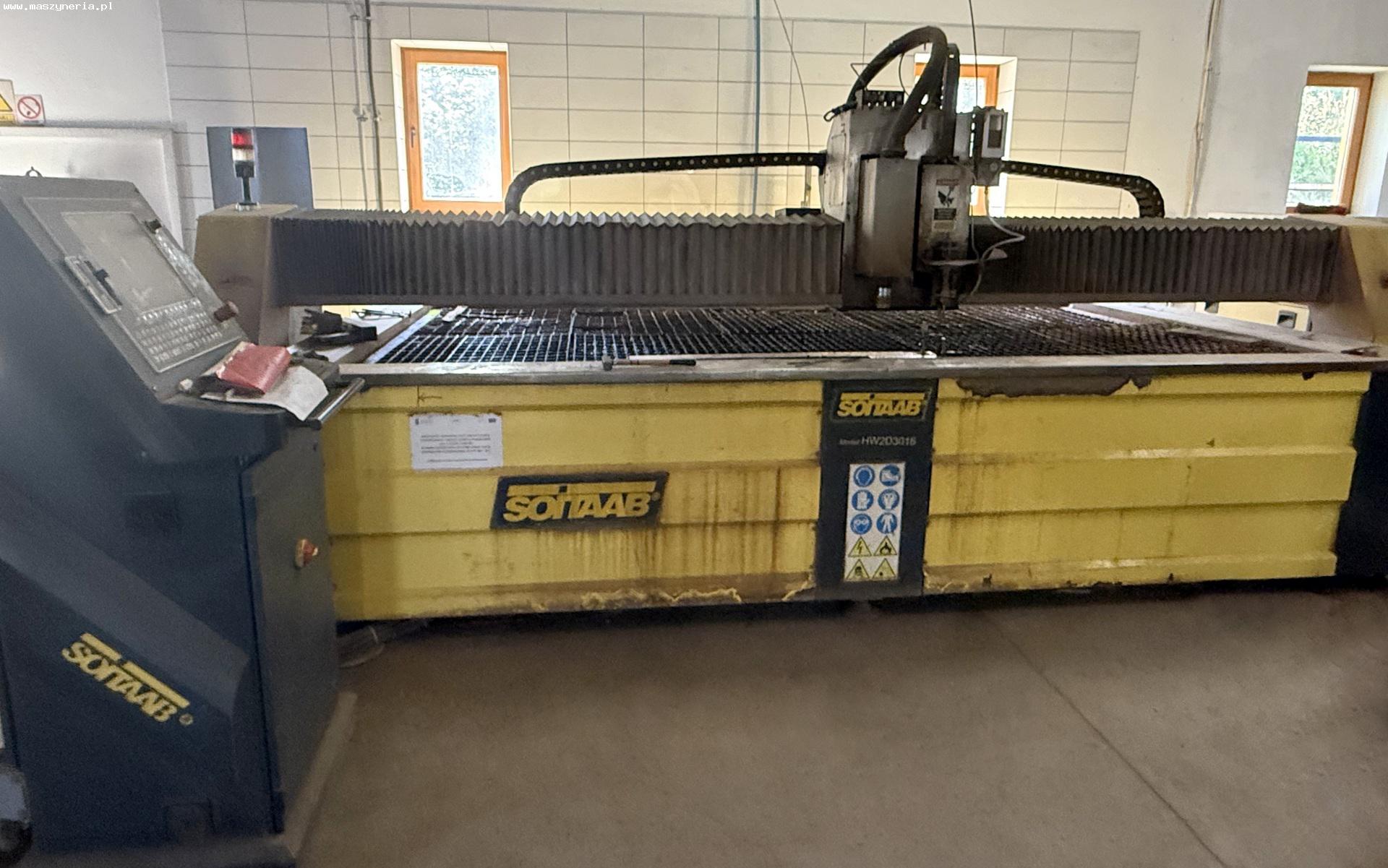

Macchina da taglio a getto d’acqua SOITAAB DUALINE 1530

Macchina da taglio a getto d’acqua SOITAAB DUALINE 1530 è stata costruita nel 2011 in Italia da SOITAAB Impianti srl. Specifiche tecniche della macchina da taglio a getto d’acqua SOITAAB DUALINE 1530 Macchina da taglio a getto d’acqua SOITAAB - avanzamento sull’asse X/Y/Z: 3000/1500/200 mm - velocità di taglio: 1-20000 mm/min - velocità di avanzamento libero: 35000 mm/min - area del tavolo di lavoro (L x L): 3000 x 1500 mm - carico massimo del tavolo di lavoro: 1000 kg/m2 - precisione di posizionamento: ± 0,1 mm/m - precisione di ripetibilità: ± 0,05 mm/m - pressione del sistema pneumatico: 7 bar - uscita del sistema pneumatico: 100 l/min - corrente massima: 10 A - alimentazione: 3x 400 V; 50/60 Hz Pompa ad alta pressione AS-6050M - controllore PLC - pressione massima in uscita: 60000 PSI - portata: 4,2 l/min - potenza del motore: 37 kW - alimentazione acqua di taglio pressione massima: 7,8 bar pressione minima: 1,4 bar temperatura massima: 21°C temperatura minima: 4,4°C portata: 7,6 l/min - alimentazione dell’acqua di raffreddamento pressione massima: 7,9 bar pressione minima: 2,8 bar temperatura massima: 21°C temperatura minima: 4,4°C portata: 11,5 l/min - intensificatore con tecnologia avanzata AIT (Advanced Intesifier Technology) – questo dispositivo mantiene la pressione di taglio fino a 60000 PSI, oltre a facilitare la sostituzione dei componenti usurati e a ridurre al minimo gli intervalli di manutenzione e i costi operativi - doppio circuito idraulico e di controllo della pressione - sistema di raffreddamento - radiatore e filtro dell’olio - motore elettrico - accumulatore - valvola di scarico automatica - olio idraulico: olio minerale ISO AW 46 - temperatura ambiente: 4,4-35°C - umidità relativa: 95% - corrente nominale: 74 A - alimentazione: 400 VAC; 50 Hz - dimensioni (L x L x A): 1930 x 1016 x 1422 mm - peso netto: 1410 kg - peso lordo: 1550 kg Dotazione della macchina da taglio ad acqua SOITAAB - controllore CNC: SOITAAB CNC III - software CAD/CAM con modulo NESTING - pompa ad alta pressione AS-6050M con intensificatore - testa di taglio AccuValve - testa di taglio al plasma - sorgente plasma: HYPERTHERM HPR 260 XD - sistema di alimentazione dell’abrasivo con serbatoio da 700 kg
