Macchina curvatubi MACRI ITALIA PROVAR 6-90 U-D

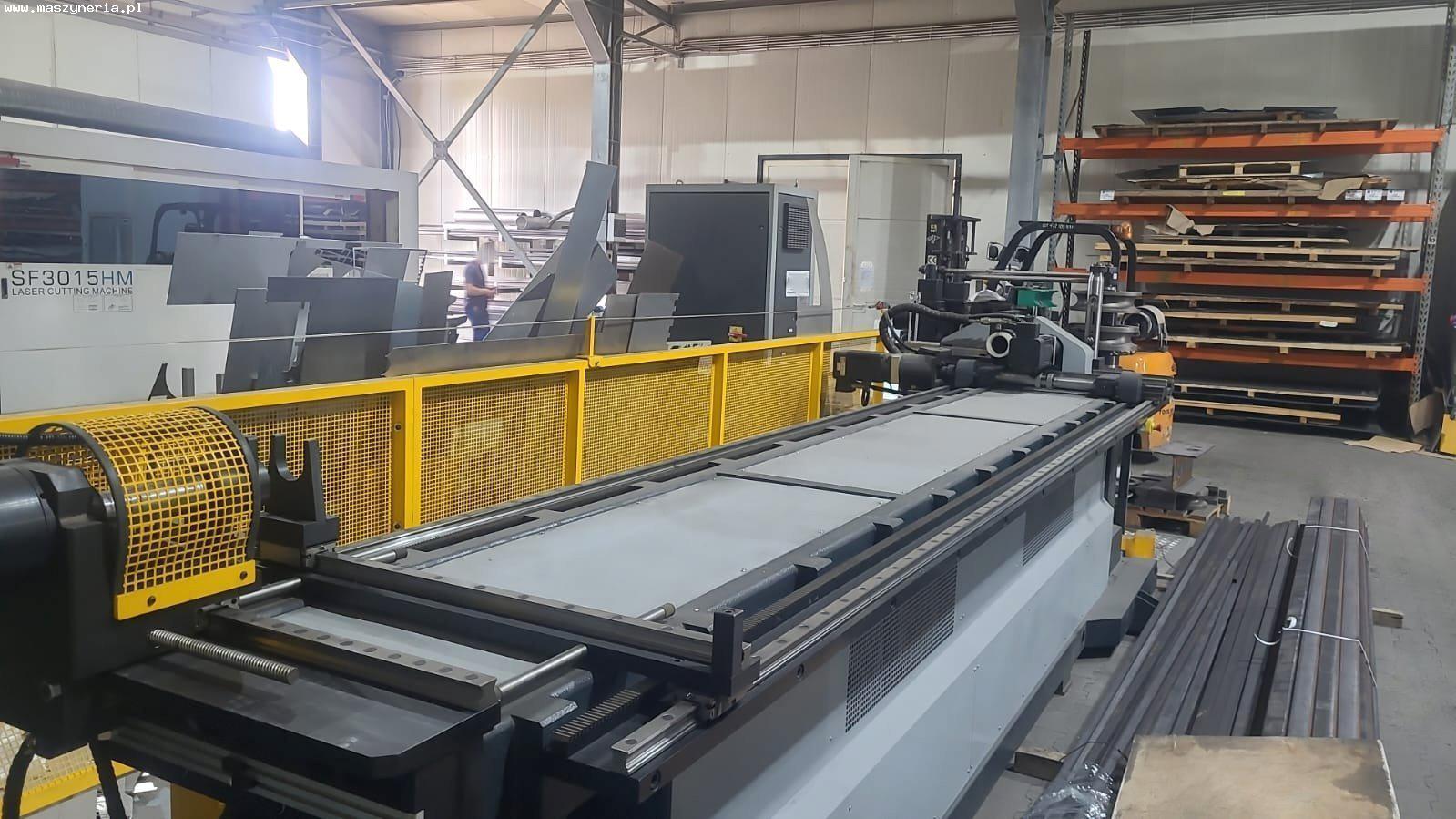

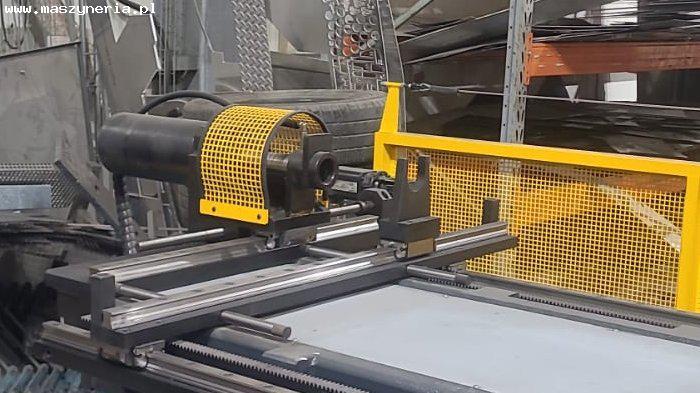

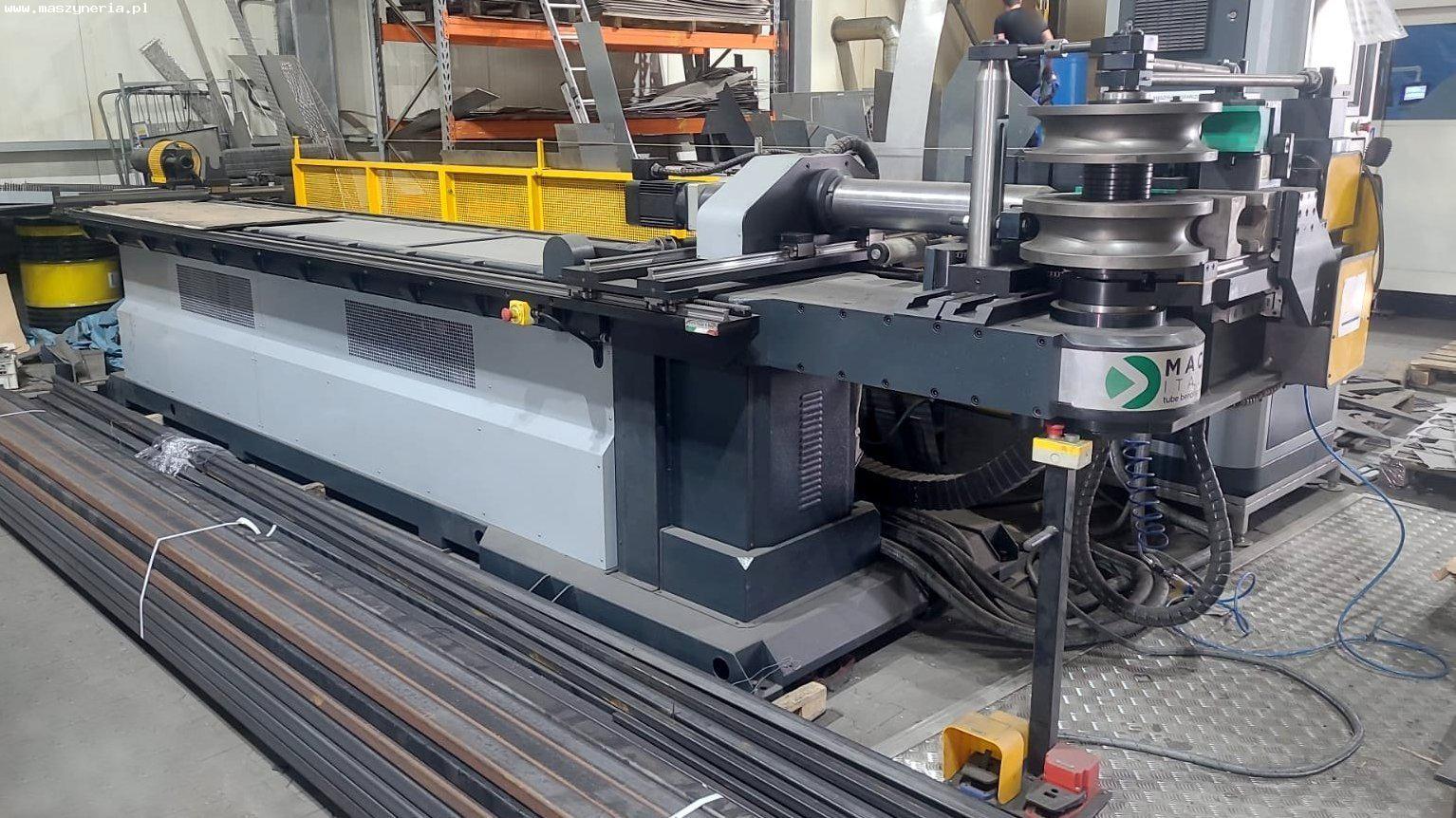

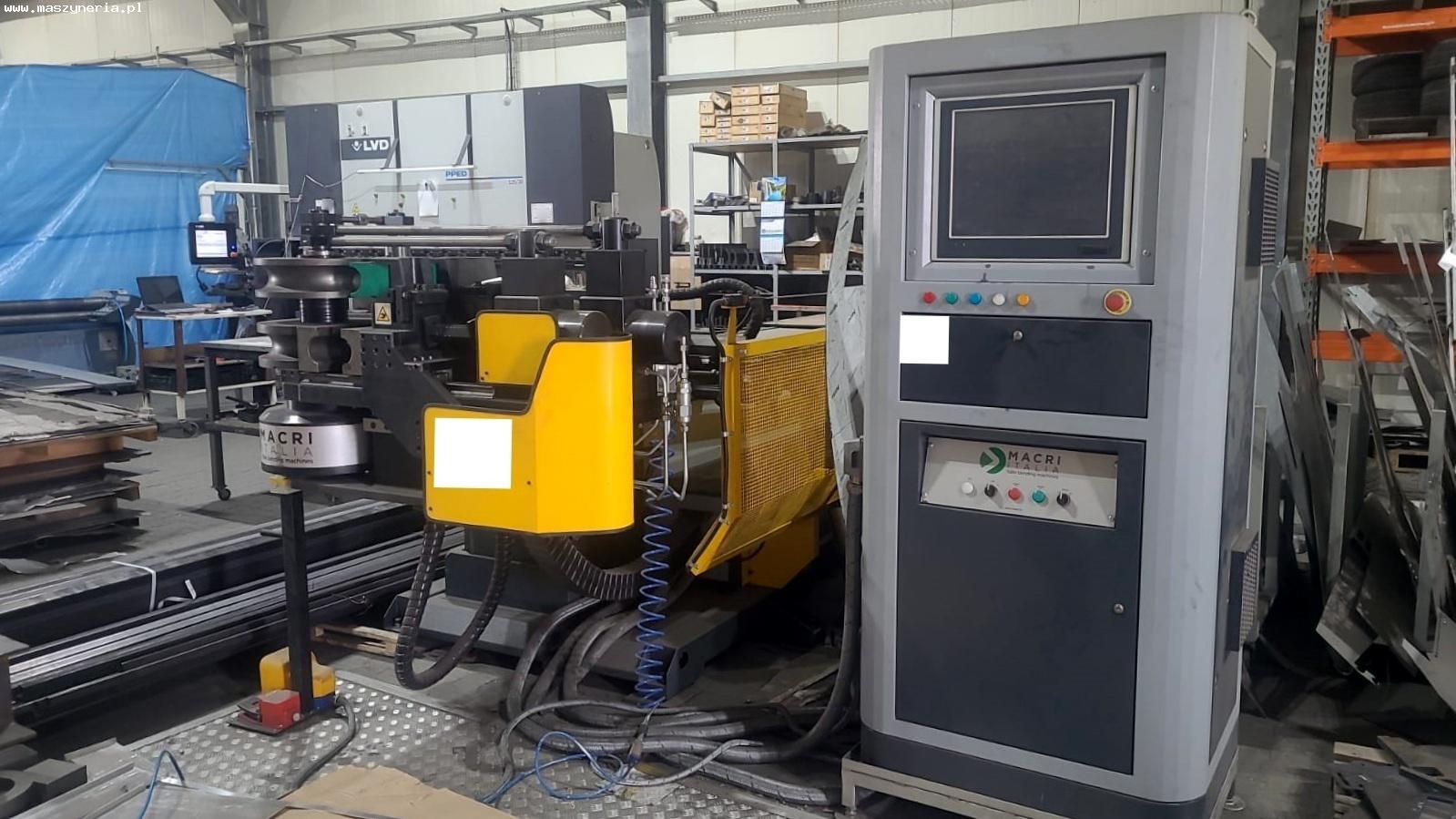

Macchina curvatubi MACRI ITALIA PROVAR 6-90 U-D costruita nel 2021 in Italia, è progettata per la curvatura completamente automatica e precisa di tubi e profili con un diametro massimo di 90 mm. Specifiche tecniche della curvatubi MACRI ITALIA PROVAR 6-90 U-D Dati generali - numero di assi: 6 curvatura (asse Y) traslazione (asse X) rotazione (asse Z) movimento laterale del posizionatore (asse B1) movimento laterale del mandrino (asse B2) movimento verso l’alto e verso il basso della testa (asse A) - diametro massimo del tubo: 90 mm - lunghezza utile di lavoro: 3600 mm - angolo massimo di piegatura: 195° - velocità di curvatura (asse Y): 45°/1″ - velocità di traslazione (asse X): 650 mm/1″ - velocità massima di rotazione della pinza (asse Z): 180°/1″ - velocità massima di traslazione (asse B1): 6 mt/1″ - velocità massima di traslazione (asse B2): 6 mt/1″ - velocità massima di traslazione (asse A): 4 mt/1″ - tolleranza asse Y: ± 0.1° - tolleranza asse X: ± 0,1 mm - tolleranza asse Z: ± 0,1° - tolleranza asse B1: ± 0,1 mm - tolleranza asse B2: ± 0,1 mm - tolleranza asse A: ± 0,1 mm - corsa asse A: 210 mm - corsa di ritrazione del mandrino: 140 mm - senso di rotazione: orario - 3 livelli di lavoro a raggio variabile in modalità automatica - ore di funzionamento: 20 h - potenza: 36 kW - alimentazione: 400 V; 50 Hz - peso della macchina: circa 6500 kg Capacità - tubo tondo R=42 Kg/mm2: 90×7 mm - raggio di curvatura R=42 Kg/mm2 centro minimo R 10 D: 90×2 mm - tubo tondo in acciaio inox: 90×4 - tubo tondo (Al, Cu, Ot): 90×10 mm - tubo quadrato R=42 Kg/mm2: 60×60×3 mm - tubo rettangolare (in modo semplice): 40x80x2 mm - tubo rettangolare (via difficile): 80x50x2 mm - barra tonda R=42 Kg/mm2: 50 mm - barra quadrata R=42 Kg/mm2: 40×40 mm Dotazione della curvatubi con anima MACRI PROVAR - software 3D con sistema anticollisione e correzione automatica del pezzo - servomotori brushless su tutti gli assi - utensili per tubi con diametro di 63 mm; 76,1 mm; 88,9 mm - sistema di cambio rapido degli utensili basato su distanze fisse integrate in ogni utensile - espulsione anticipata del mandrino - lubrificazione automatica del mandrino - scambiatore di calore - guide lineari: BOSCH REXROTH - riduttori epicicloidali a gioco ridotto: BONFIGLIOLI - componenti elettrici: SCHNEIDER, WAGO, ELTRA - componenti elettronici servoazionamento: ELCOM motori: LAFERT - componenti pneumatici: CAMOZZI - componenti idraulici: PARKER - tappeto di sicurezza in alluminio 3×1 m - manuale operativo - documentazione tecnica della macchina - dichiarazione di conformità CE
