Linea di taglio trasversale 2000 X 2-6 MM

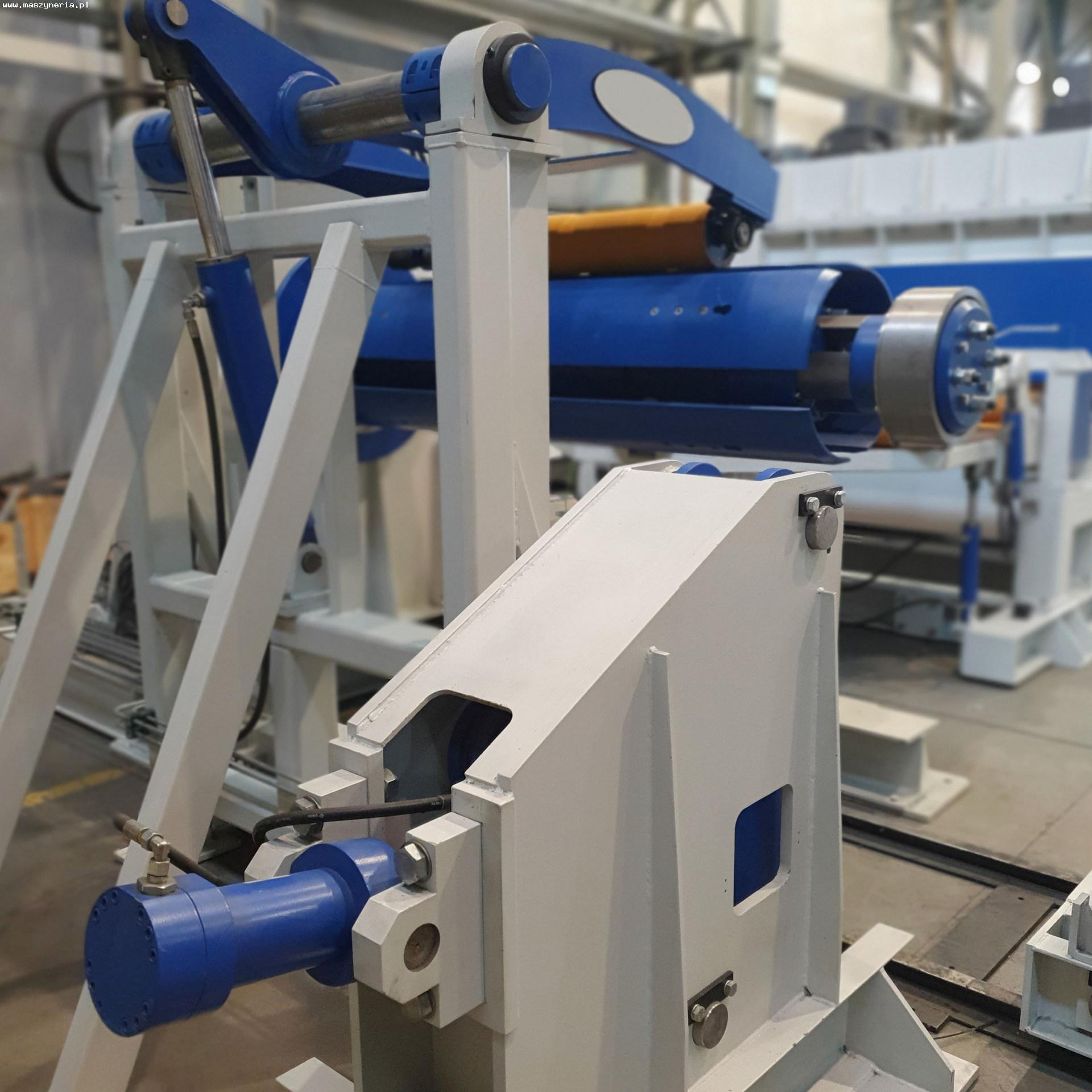

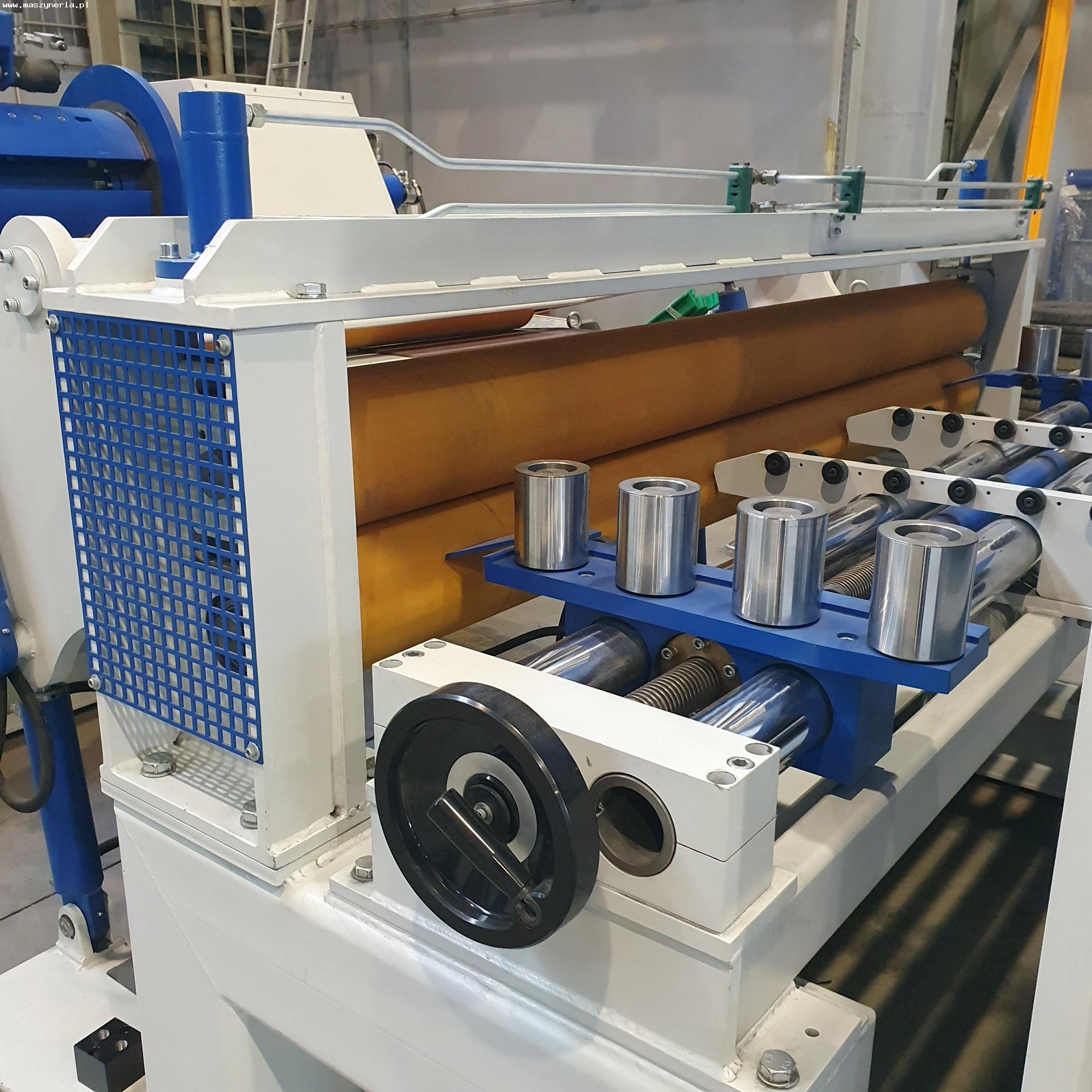

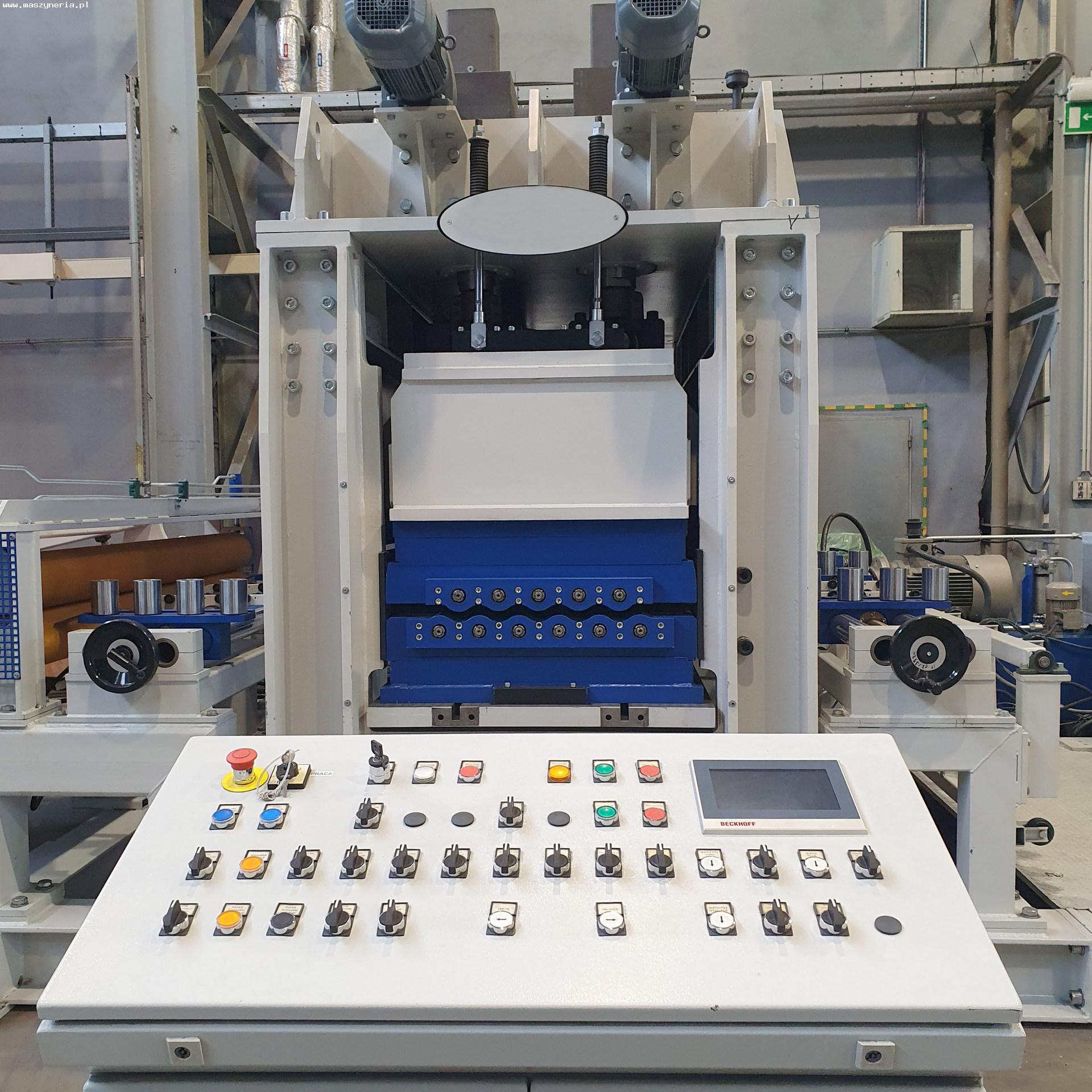

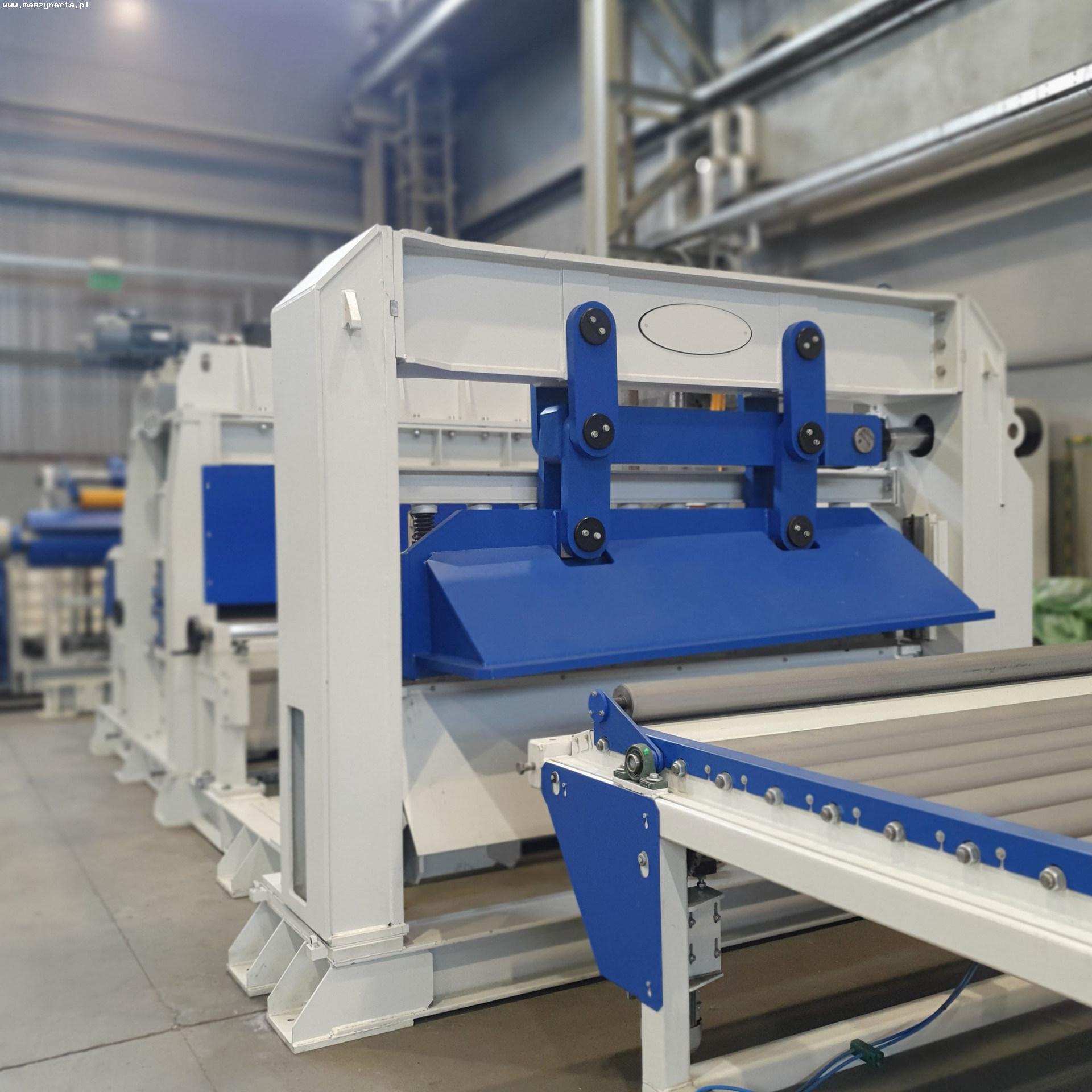

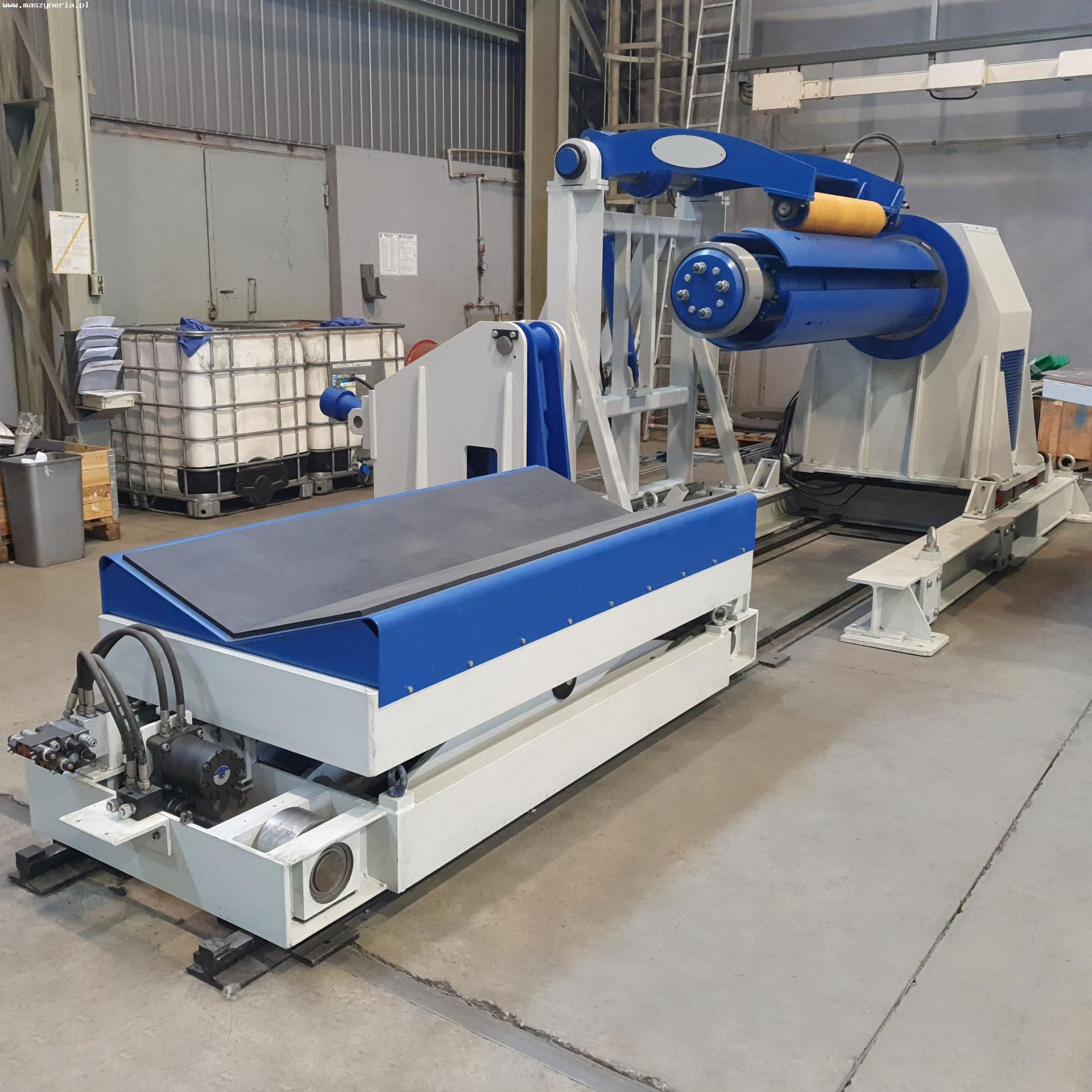

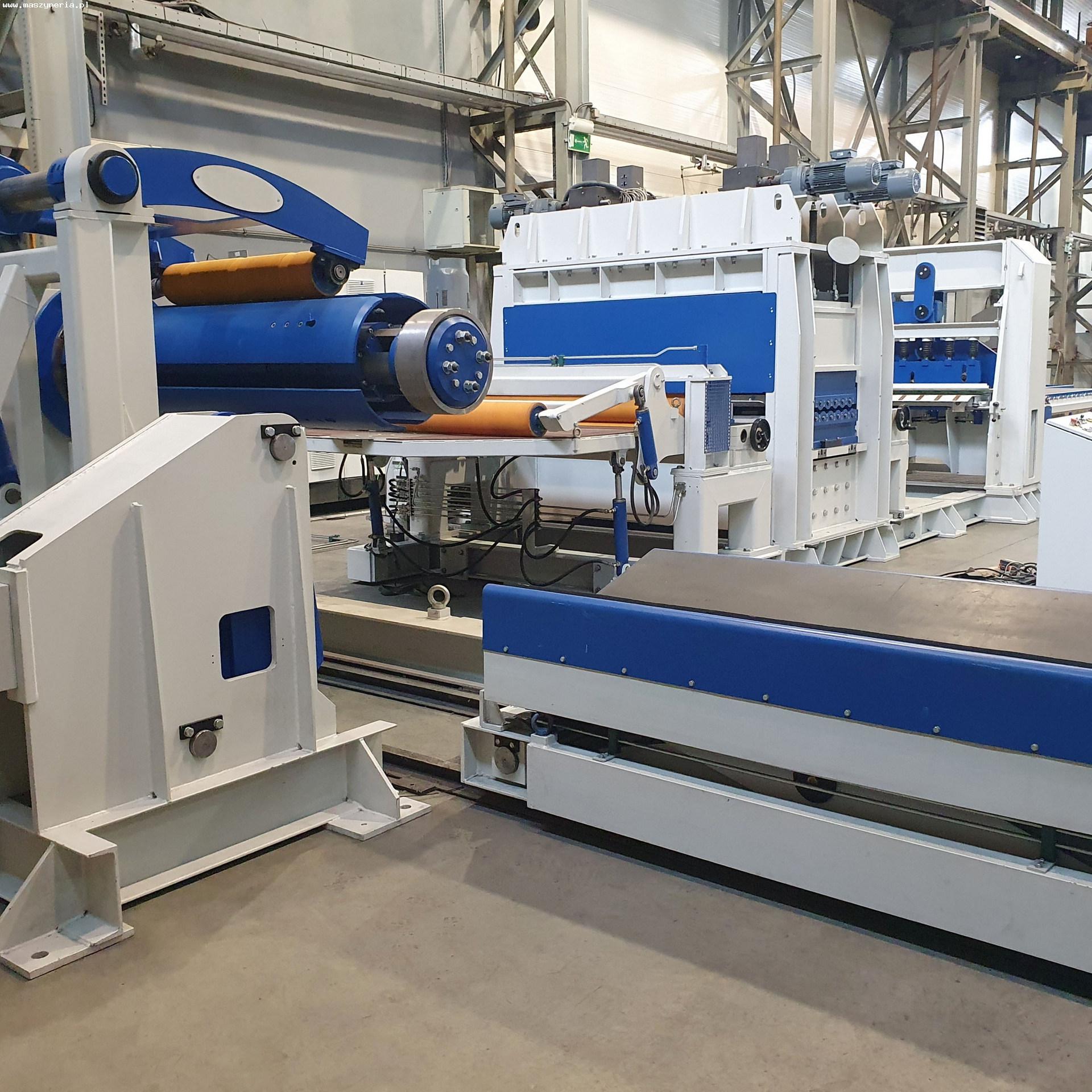

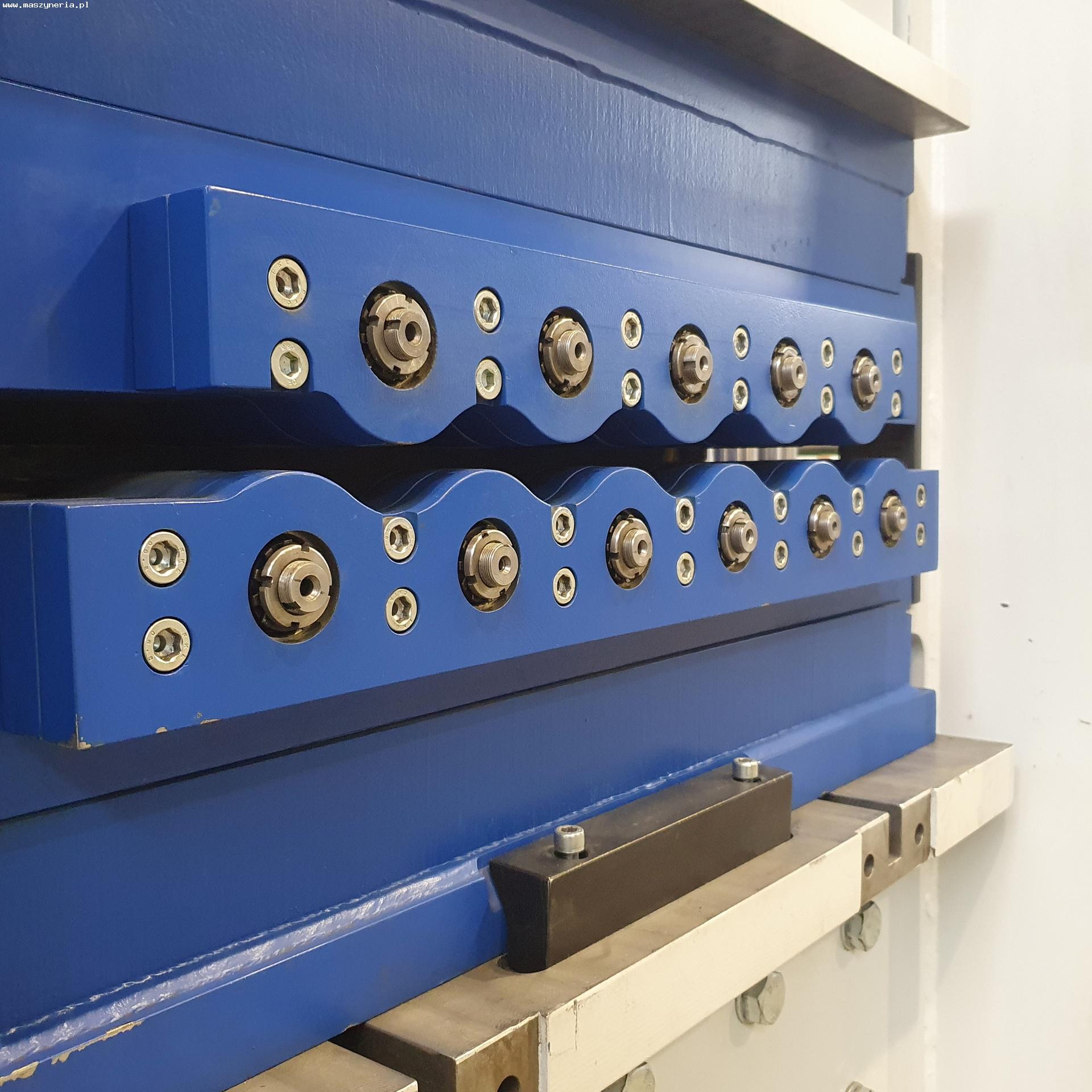

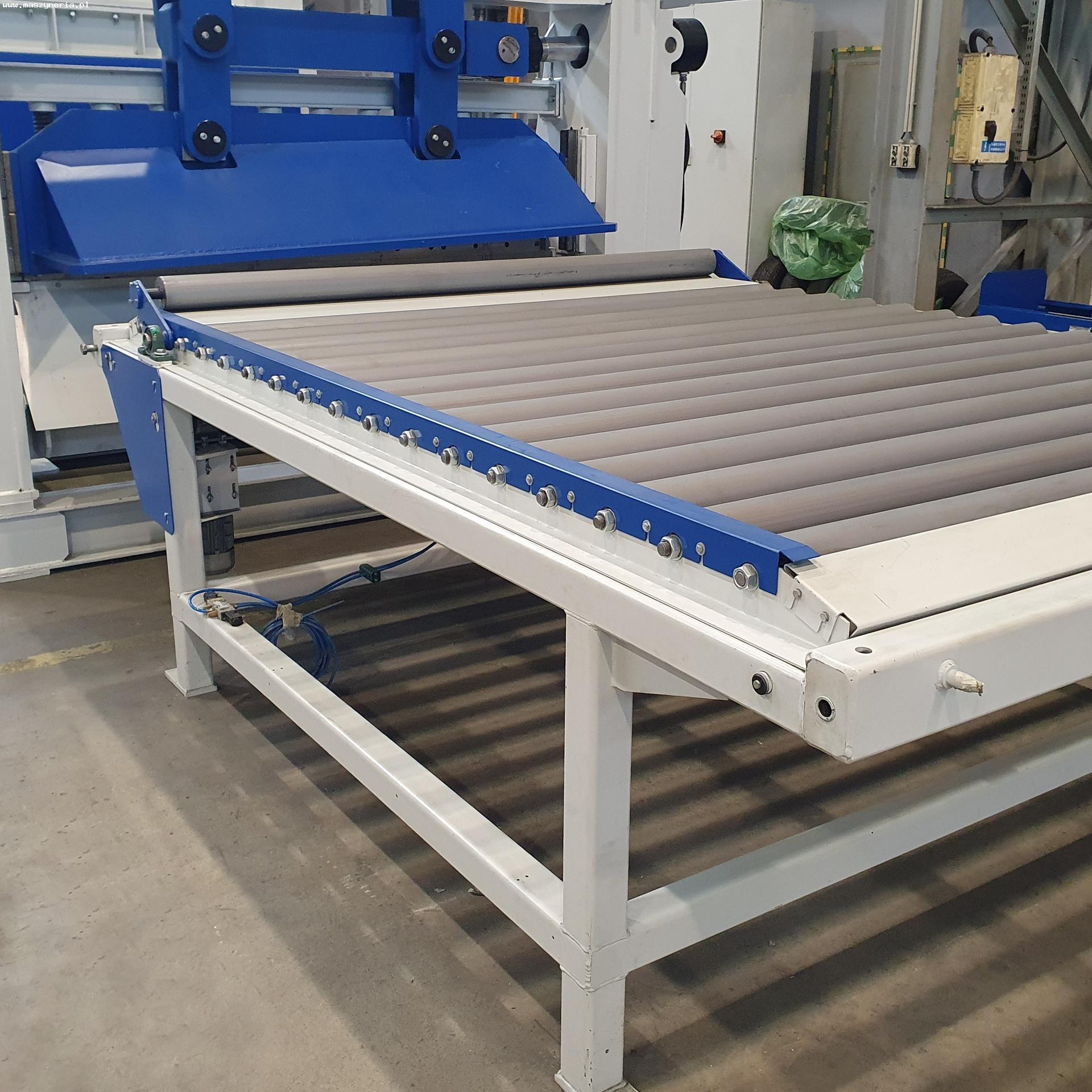

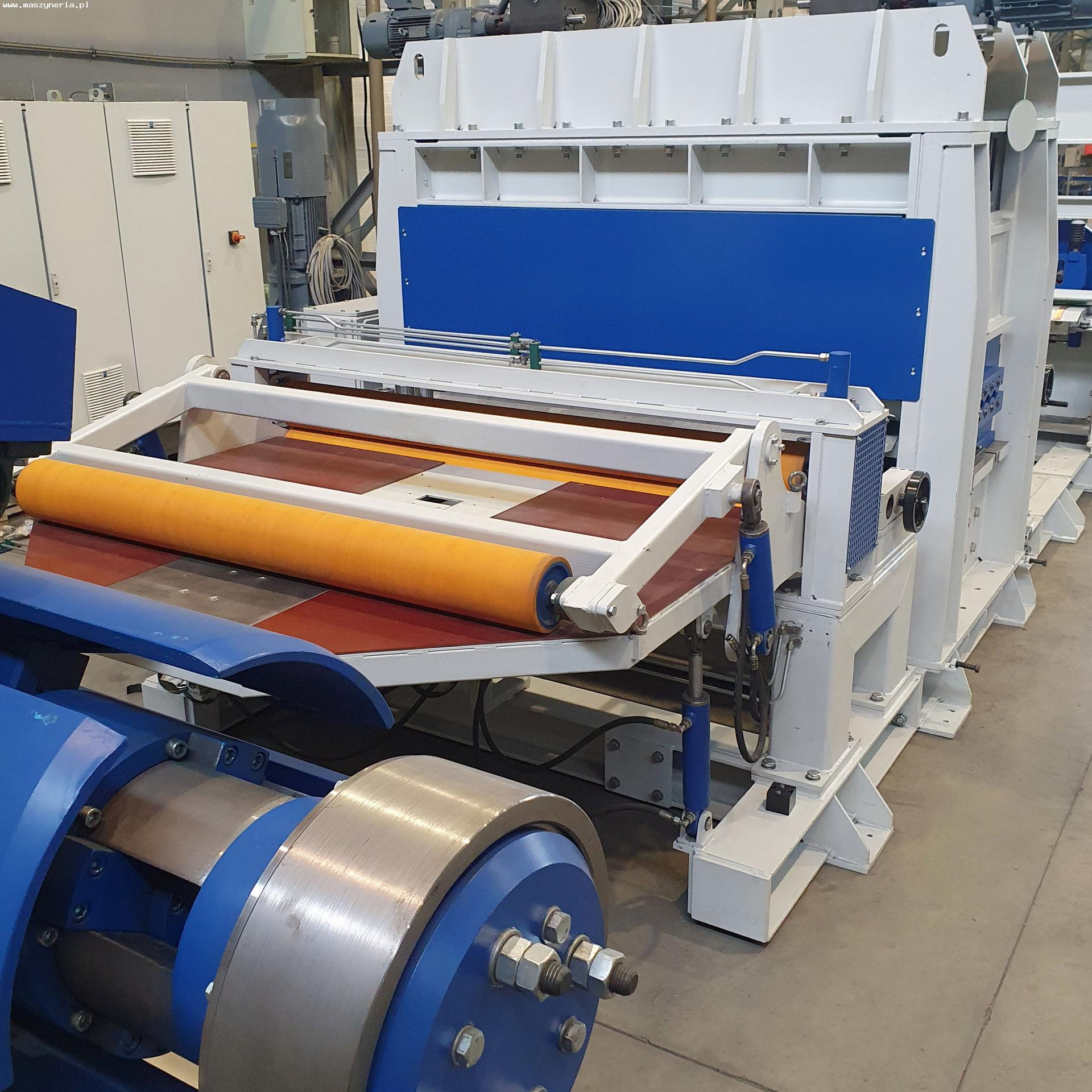

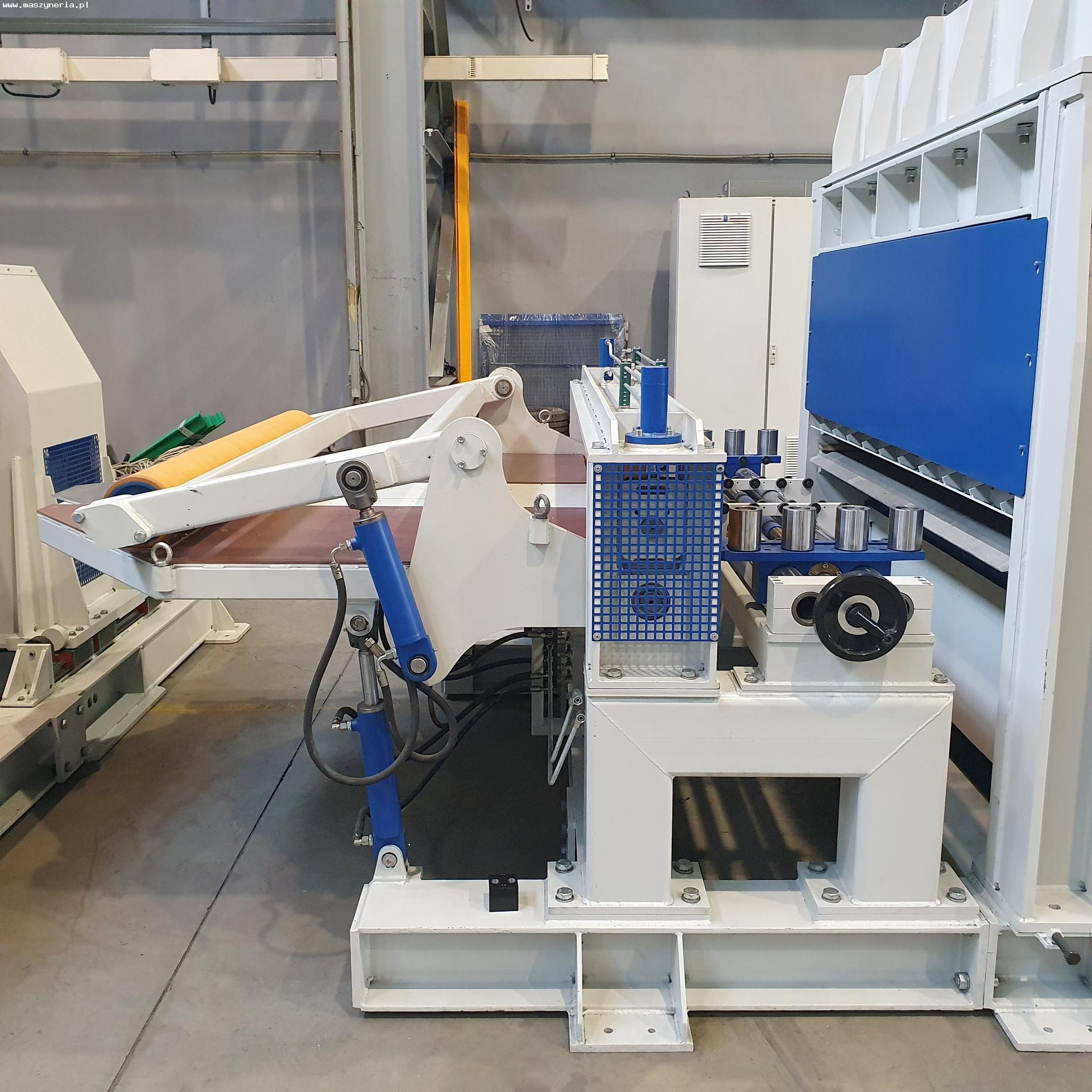

Linea di taglio trasversale 2000 X 2-6 MM è stata costruita nel 2018. La linea è stata appositamente configurata per la lavorazione dell’acciaio inossidabile in un sistema start-stop con ghigliottina fissa e prelievo delle lamiere dal nastro di scarico. La linea di taglio lamiera offerta è stata sottoposta a una revisione generale ed è in perfette condizioni. La linea di taglio in fogli 2000 X 2-6 MM è completamente completa ed è composta dai seguenti componenti: tavolo di sollevamento a forbice, aspo svolgitore 7,5 t, sistema di alimentazione e guida, unità di raddrizzamento della lamiera, sistema di laminazione a doppio lato, ghigliottina, trasportatore di scarico segmentato, unità di impilamento automatico dei fogli, unità idraulica, unità pneumatica, unità di alimentazione e controllo, sistema di sicurezza. Caratteristiche tecniche della linea di taglio trasversale 2000 X 2-6 MM - Materiale in ingresso: tipo di materiale: acciaio inox, spessore massimo del materiale: 6 mm, spessore minimo del materiale: 2 mm, dimensioni massime della lamiera (L x P): 6000 x 2000 mm, dimensioni minime della lamiera (L x P): 1000 x 100 mm, resistenza alla trazione (Rm AISI 316): 750 MPa, resistenza alla trazione (Rm AISI 304): 680 MPa, resistenza allo snervamento (Re (Rp02) AISI 316): 280 Mpa, resistenza allo snervamento (Re (Rp02) AISI 304): 280 Mpa. Aspo svolgitore: carico utile: 7500 kg, larghezza massima del coil: 2000 mm, larghezza minima del coil: 1000 mm, diametro esterno del coil: 1200 mm, diametro interno del coil: circa 508 mm, rullo di pressione, azionamento principale: motoriduttore. Tavolo di carico: tipo: a forbice, carico utile: 7500 kg, azionamento: cilindri idraulici. Sistema di alimentazione e guida: tipo: tavola di alimentazione inclinabile con rulli di pressione e sistemi di centratura, design dei sistemi di centratura: rulliere con regolazione manuale della larghezza, regolazione massima della larghezza: 2050 mm, regolazione minima della larghezza: 950 mm, guida del nastro: dispositivi di centratura regolabili rispetto all’asse della linea, alloggiamento dell’albero di trazione inferiore: fisso, alloggiamento dell’albero superiore dell’estrattore: regolabile idraulicamente, azionamento dei rulli di trazione e raddrizzamento: motoriduttore, rivestimento dei rulli: poliuretano. Unità di raddrizzamento: larghezza massima del nastro: 2000 mm, larghezza minima del nastro: 1000 mm, spessore massimo del nastro: 6 mm, spessore minimo del nastro: 2 mm, numero di rulli di raddrizzamento (superiore): 5, numero di rulli di raddrizzamento (inferiore): 6, protezione contro la deviazione dei rulli: di supporto. Sistema di laminazione a doppio lato: larghezza massima del nastro: 2000 mm, larghezza minima del nastro: 1000 mm, avvio manuale, taglio automatico del film, bloccaggio del rullo di lavoro: pneumatico. Ghigliottina - larghezza massima del nastro: 2000 mm, larghezza minima del nastro: 1000 mm, spessore massimo del nastro: 6 mm, spessore minimo del nastro: 2 mm, coltelli di taglio segmentati, modalità di funzionamento: start-stop, azionamento dei coltelli superiori: cilindro idraulico. Trasportatore di scarico segmentato: tipo: a rulli, numero di segmenti: 2, dimensioni del trasportatore (L x P): 6000 x 2000 mm. Unità di impilamento automatico dei fogli: dimensioni massime della lamiera (L x P): 6000 x 2000 mm, dimensioni minime della lamiera (L x P): 1000 x 1000 mm, peso massimo della pila di lamiere: 5000 kg. Unità pneumatica: pressione minima di lavoro: 8 bar, classe di pulizia richiesta (secondo ISO 8573-1): 3.4.3, precisione di filtrazione richiesta: 5 µm, contenuto di olio ammesso: 1 mg/m3, punto di rugiada: 3°C. Unità di alimentazione e controllo: protezione elettrica (interruttori principali, interruttori di sovracorrente, interruttori motore, relè di controllo di fase), alimentatori e trasformatori di isolamento, apparecchiature di controllo (contattori, relè), inverter e soft starter, moduli di ingresso e uscita per PLC, router di accesso remoto.
