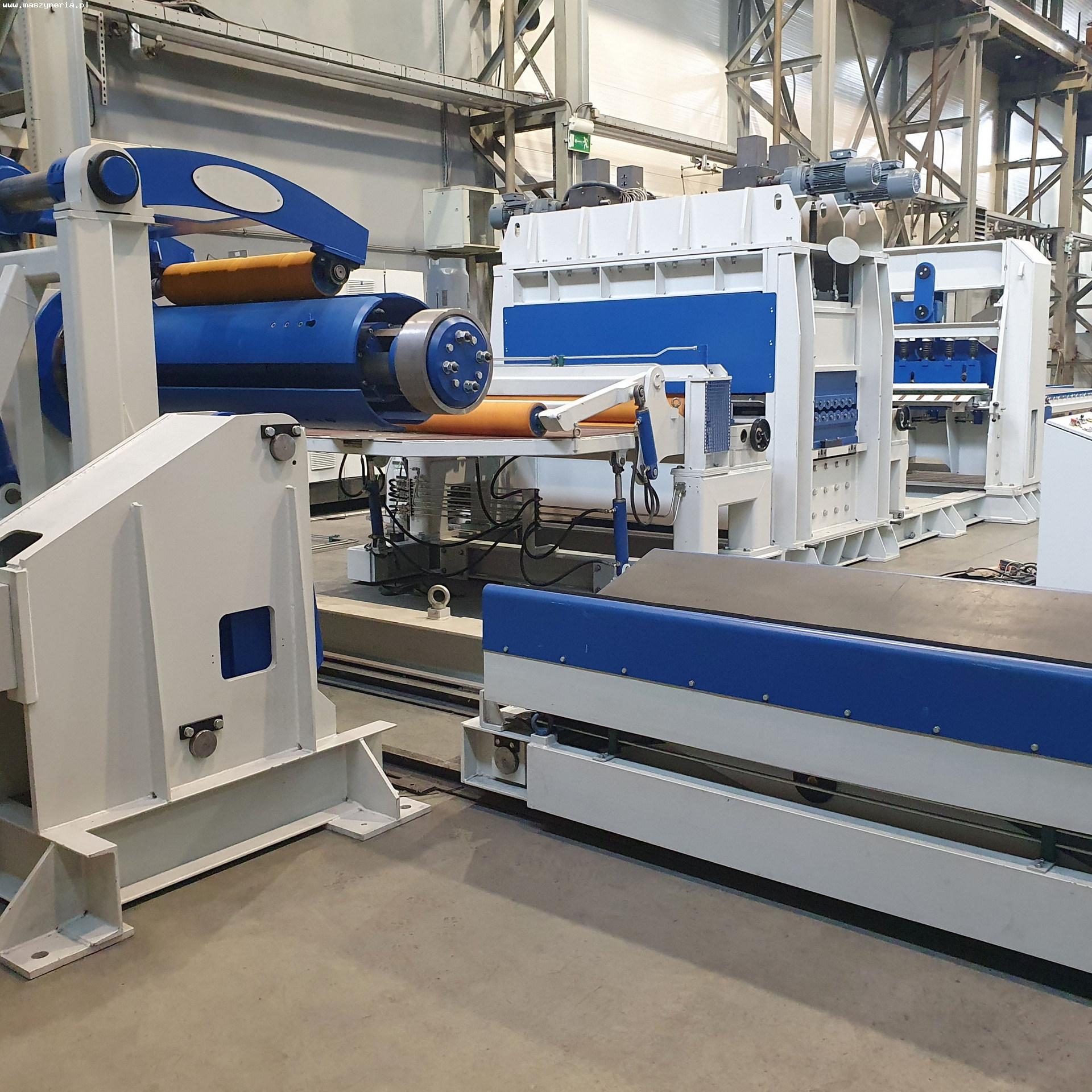

Linea di taglio trasversale 2000 X 2-6 MM

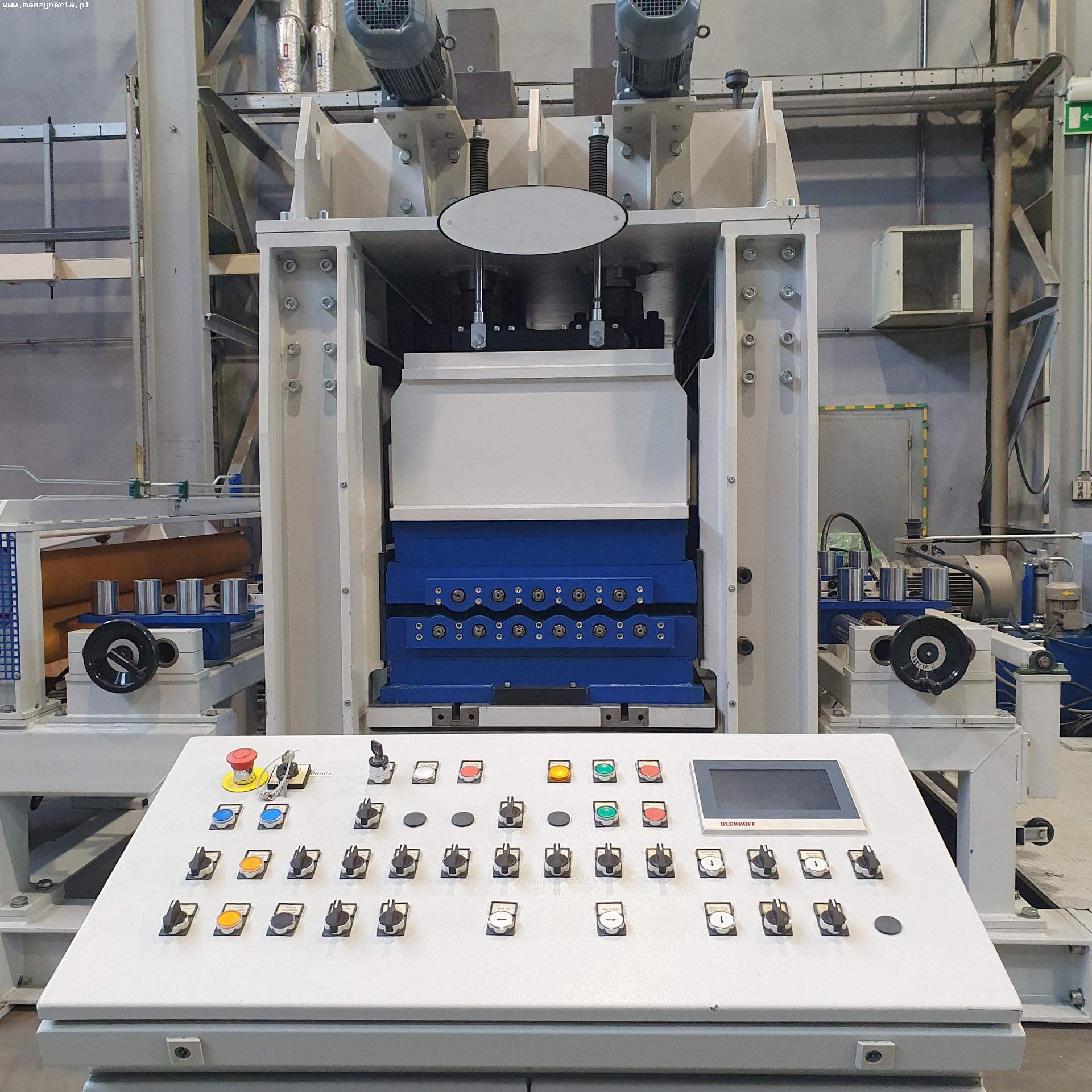

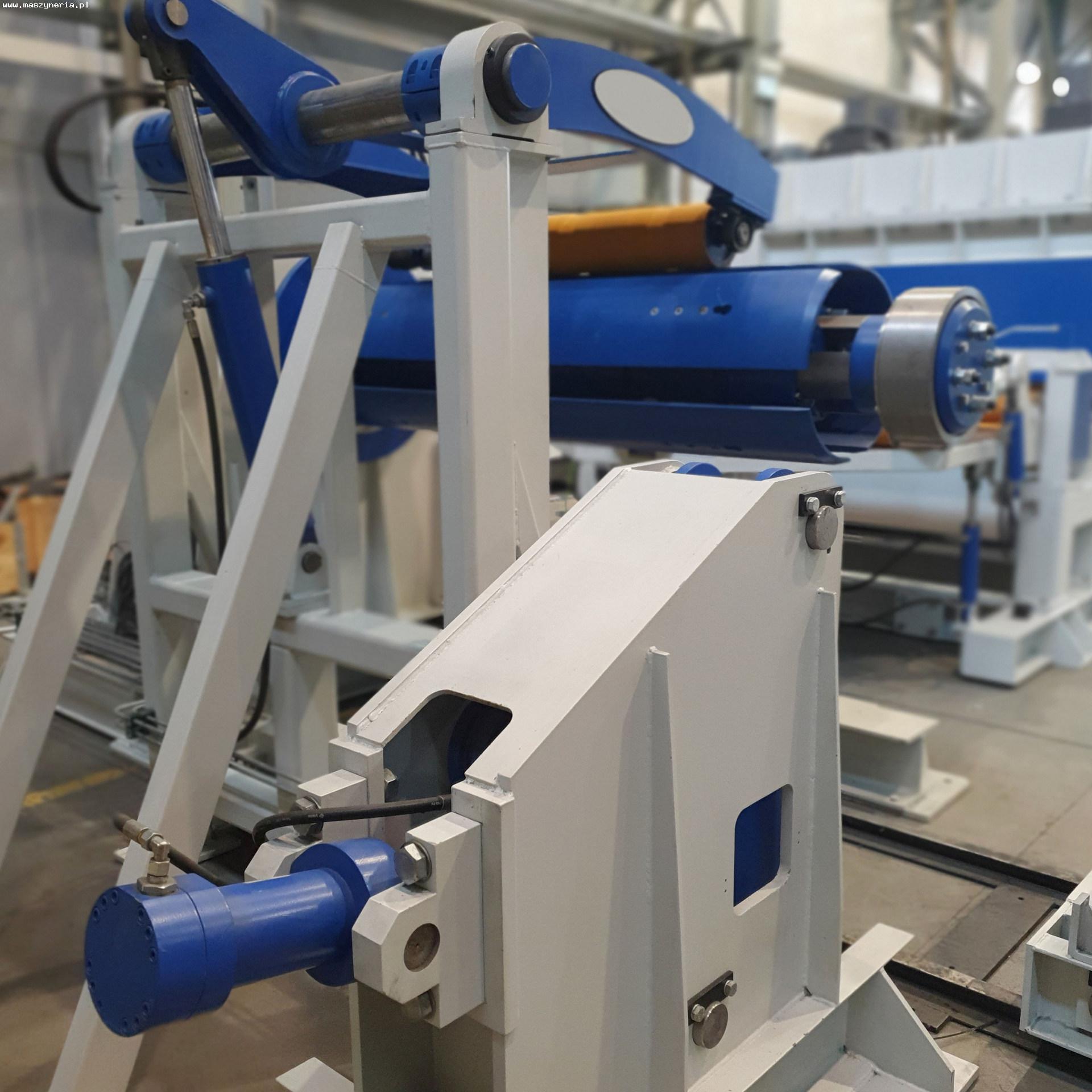

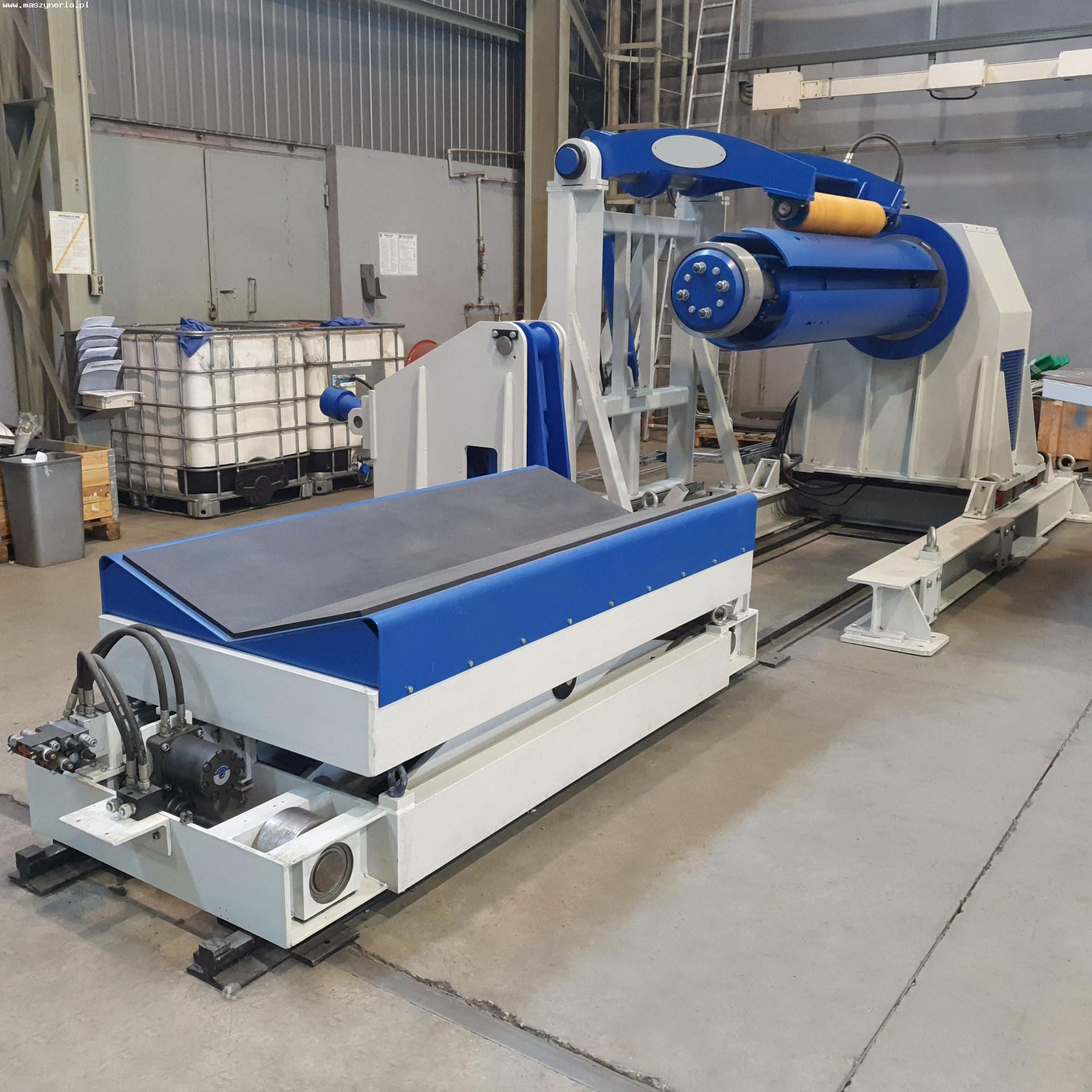

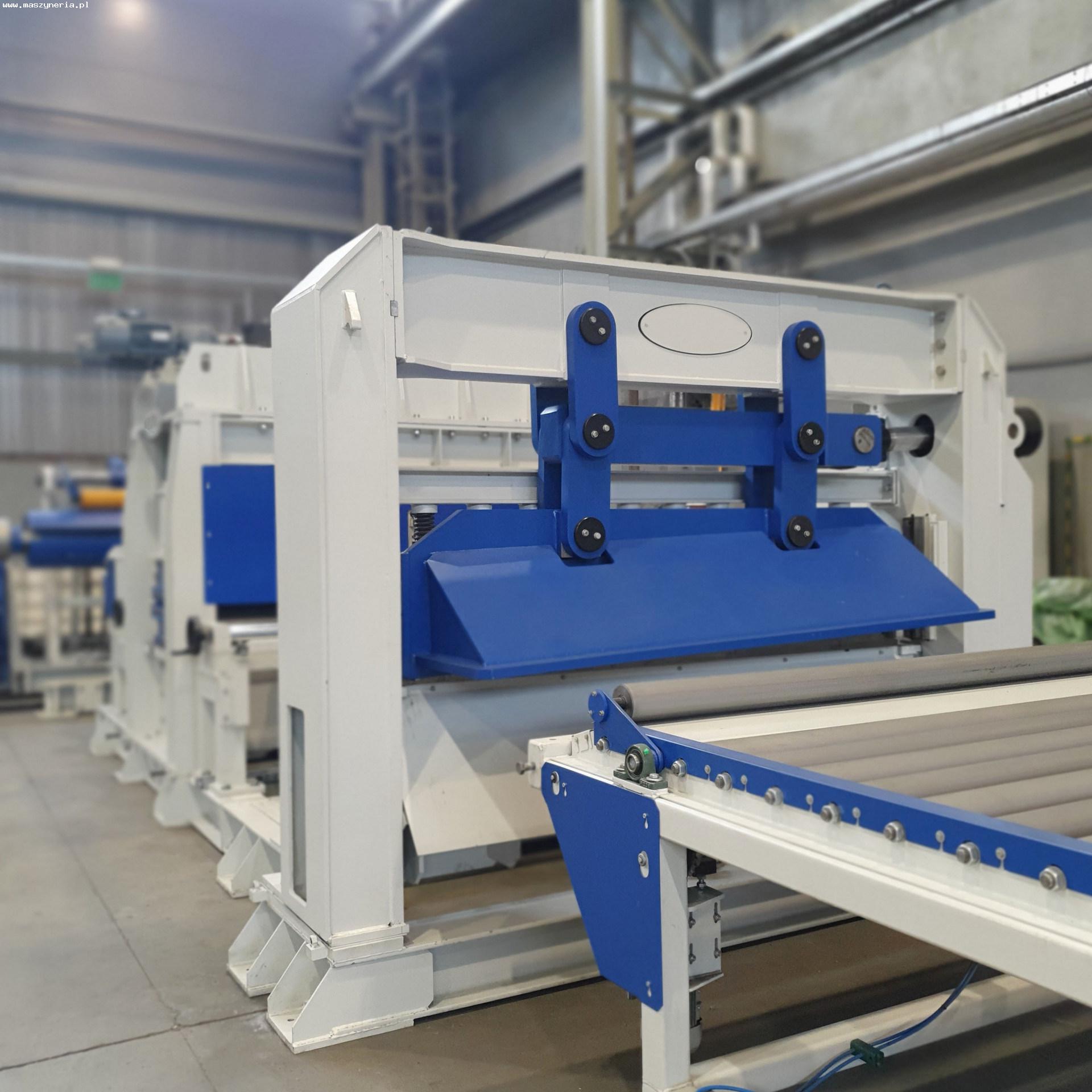

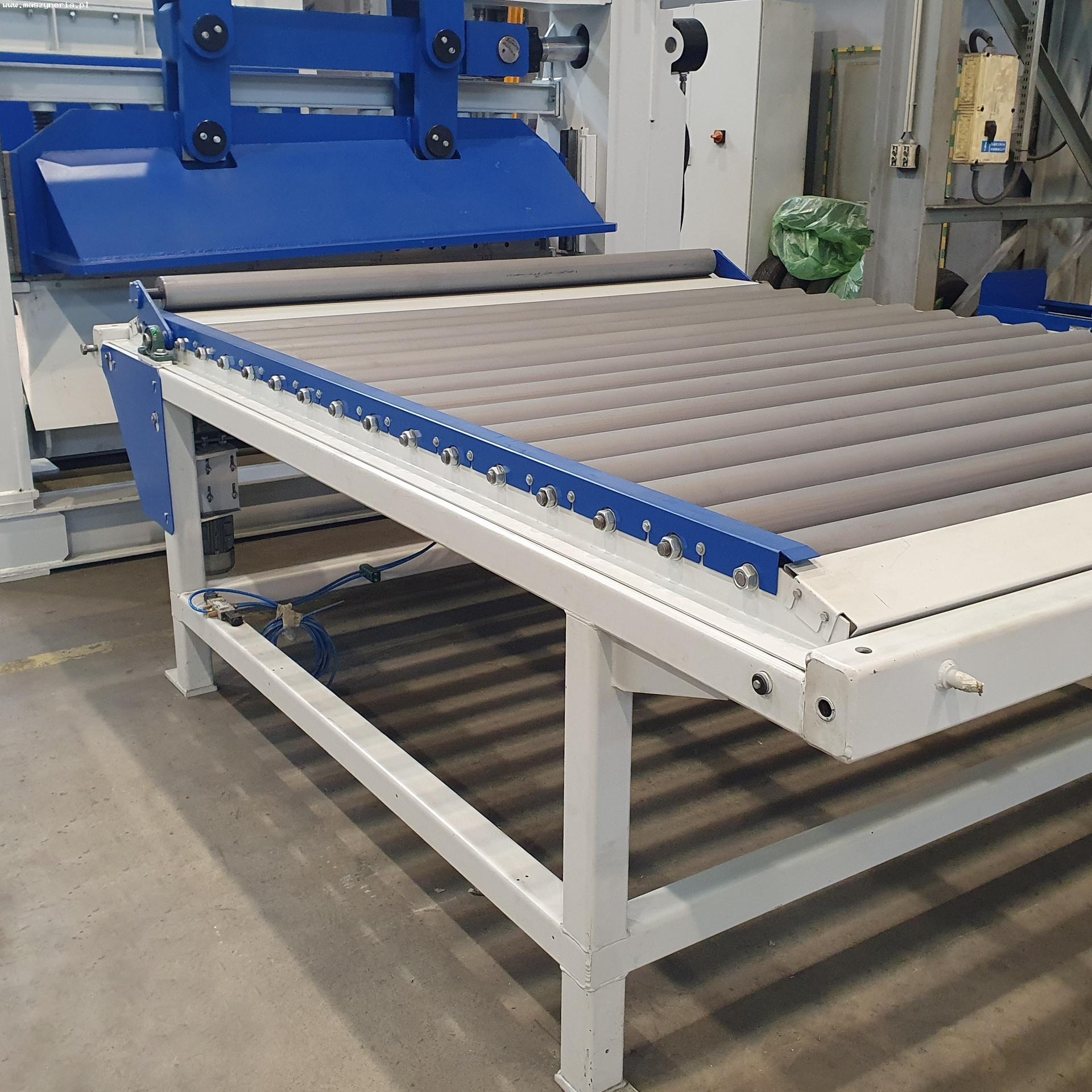

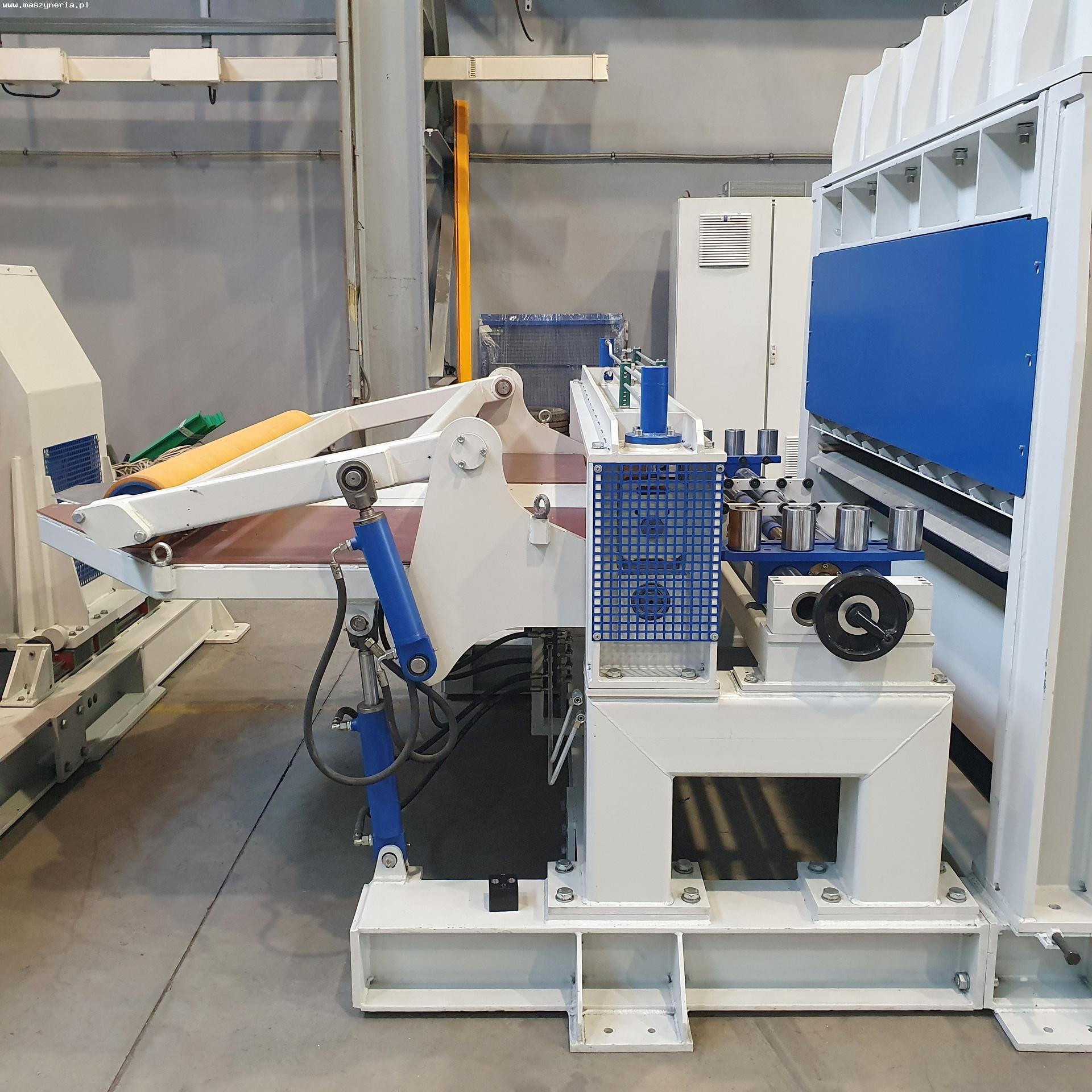

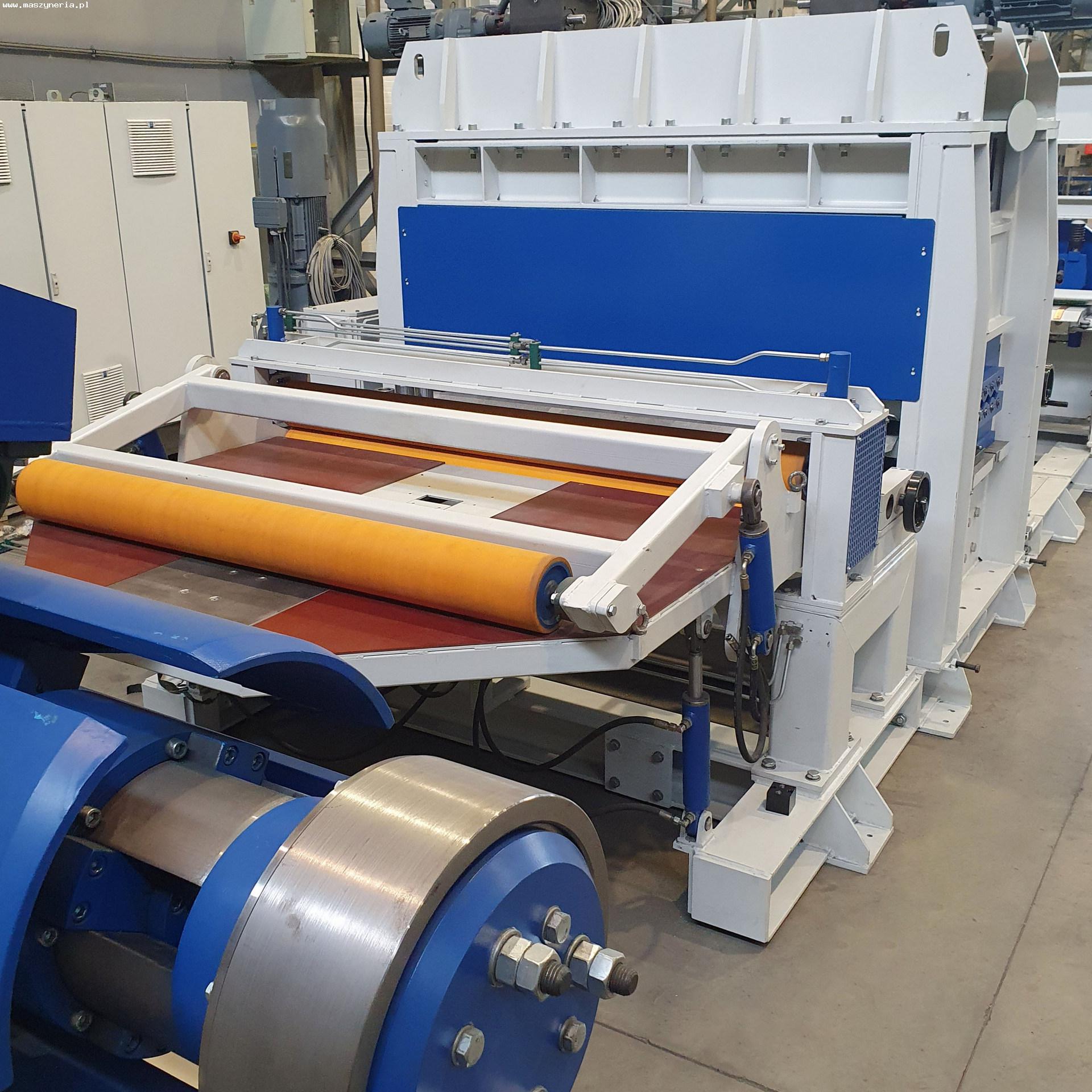

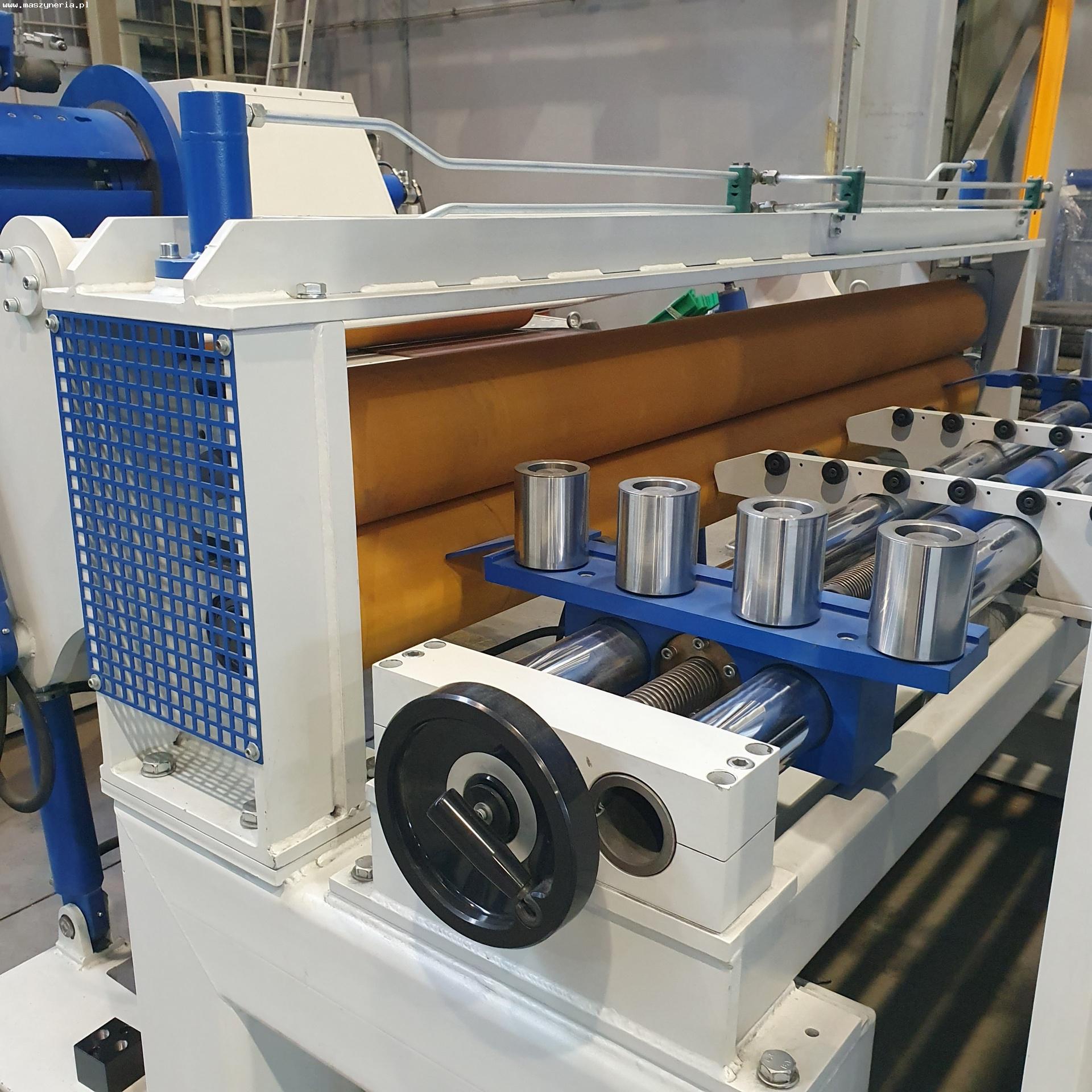

Linea di taglio trasversale 2000 X 2-6 MM è stata costruita nel 2018. La linea di taglio in fogli 2000 X 2-6 MM è completamente completa ed è composta dai seguenti componenti: – tavolo di sollevamento a forbice – aspo svolgitore 7,5 t – sistema di alimentazione e guida – unità di raddrizzamento della lamiera – sistema di laminazione a doppio lato – ghigliottina – trasportatore di scarico segmentato – unità di impilamento automatico dei fogli – unità idraulica – unità pneumatica – unità di alimentazione e controllo – sistema di sicurezza Caratteristiche tecniche della linea di taglio trasversale 2000 X 2-6 MM Materiale in ingresso - tipo di materiale: acciaio inox - spessore massimo del materiale: 6 mm - spessore minimo del materiale: 2 mm - dimensioni massime della lamiera (L x P): 6000 x 2000 mm - dimensioni minime della lamiera (L x P): 1000 x 100 mm - resistenza alla trazione (Rm AISI 316): 750 MPa - resistenza alla trazione (Rm AISI 304): 680 MPa - resistenza allo snervamento (Re (Rp02) AISI 316): 280 Mpa - resistenza allo snervamento (Re (Rp02) AISI 304): 280 Mpa Aspo svolgitore - carico utile: 7500 kg - larghezza massima del coil: 2000 mm - larghezza minima del coil: 1000 mm - diametro esterno del coil: 1200 mm - diametro interno del coil: circa 508 mm - rullo di pressione - azionamento principale: motoriduttore Tavolo di carico - tipo: a forbice - carico utile: 7500 kg - azionamento: cilindri idraulici Sistema di alimentazione e guida - tipo: tavola di alimentazione inclinabile con rulli di pressione e sistemi di centratura - design dei sistemi di centratura: rulliere con regolazione manuale della larghezza - regolazione massima della larghezza: 2050 mm - regolazione minima della larghezza: 950 mm - guida del nastro: dispositivi di centratura regolabili rispetto all’asse della linea - alloggiamento dell’albero di trazione inferiore: fisso - alloggiamento dell’albero superiore dell’estrattore: regolabile idraulicamente - azionamento dei rulli di trazione e raddrizzamento: motoriduttore - rivestimento dei rulli: poliuretano Unità di raddrizzamento - larghezza massima del nastro: 2000 mm - larghezza minima del nastro: 1000 mm - spessore massimo del nastro: 6 mm - spessore minimo del nastro: 2 mm - numero di rulli di raddrizzamento (superiore): 5 - numero di rulli di raddrizzamento (inferiore): 6 - protezione contro la deviazione dei rulli: di supporto Sistema di laminazione a doppio lato - larghezza massima del nastro: 2000 mm - larghezza minima del nastro: 1000 mm - avvio manuale - taglio automatico del film - bloccaggio del rullo di lavoro: pneumatico Ghigliottina - larghezza massima del nastro: 2000 mm - larghezza minima del nastro: 1000 mm - spessore massimo del nastro: 6 mm - spessore minimo del nastro: 2 mm - coltelli di taglio segmentati - modalità di funzionamento: start-stop - azionamento dei coltelli superiori: cilindro idraulico Trasportatore di scarico segmentato - tipo: a rulli - numero di segmenti: 2 - dimensioni del trasportatore (L x P): 6000 x 2000 mm Unità di impilamento automatico dei fogli - dimensioni massime della lamiera (L x P): 6000 x 2000 mm - dimensioni minime della lamiera (L x P): 1000 x 1000 mm - peso massimo della pila di lamiere: 5000 kg Unità pneumatica - pressione minima di lavoro: 8 bar - classe di pulizia richiesta (secondo ISO 8573-1): 3.4.3 - precisione di filtrazione richiesta: 5 µm - contenuto di olio ammesso: 1 mg/m3 - punto di rugiada: 3°C Unità di alimentazione e controllo - protezione elettrica (interruttori principali, interruttori di sovracorrente, interruttori motore, relè di controllo di fase) - alimentatori e trasformatori di isolamento - apparecchiature di controllo (contattori, relè) - inverter e soft starter - moduli di ingresso e uscita per PLC - router di accesso remoto
