Linea di taglio longitudinale e trasversale CIDAN

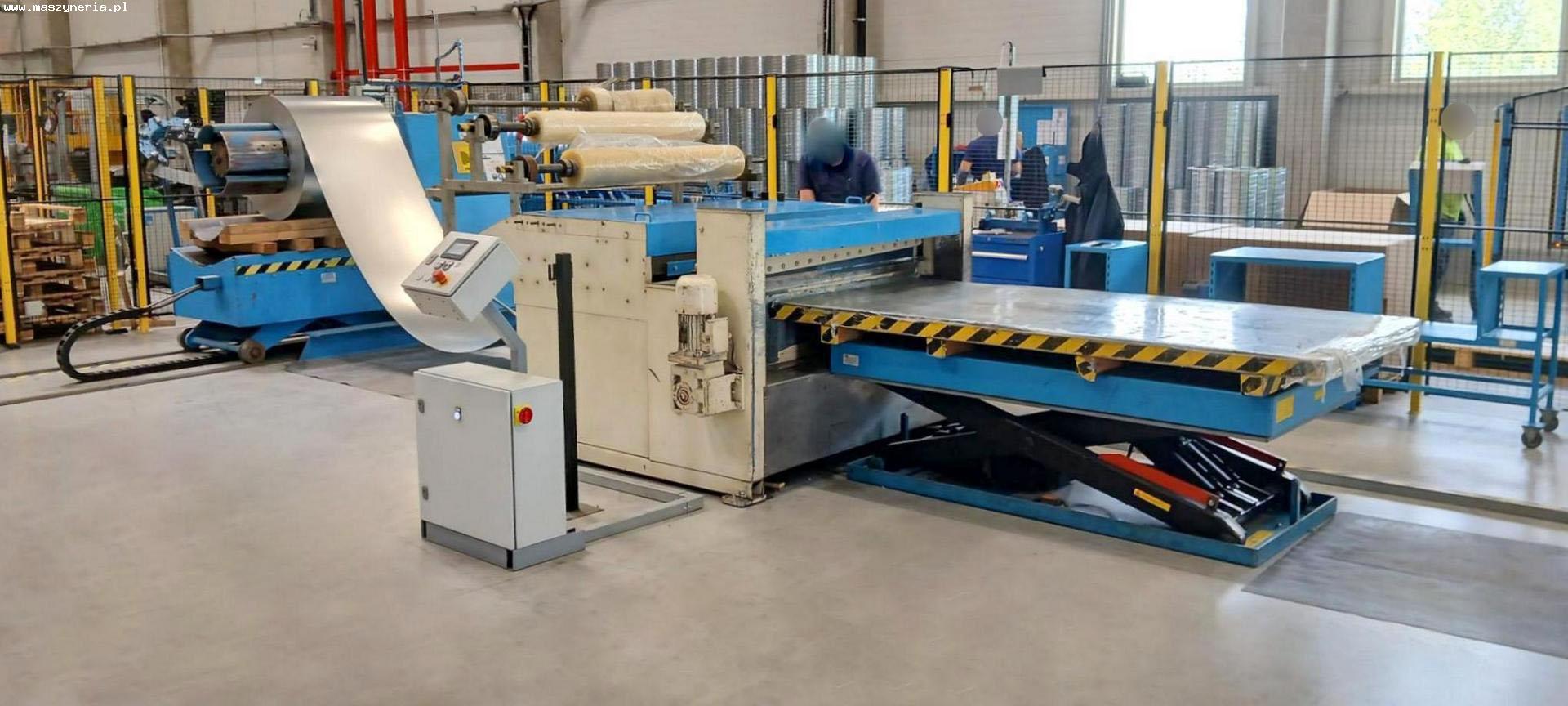

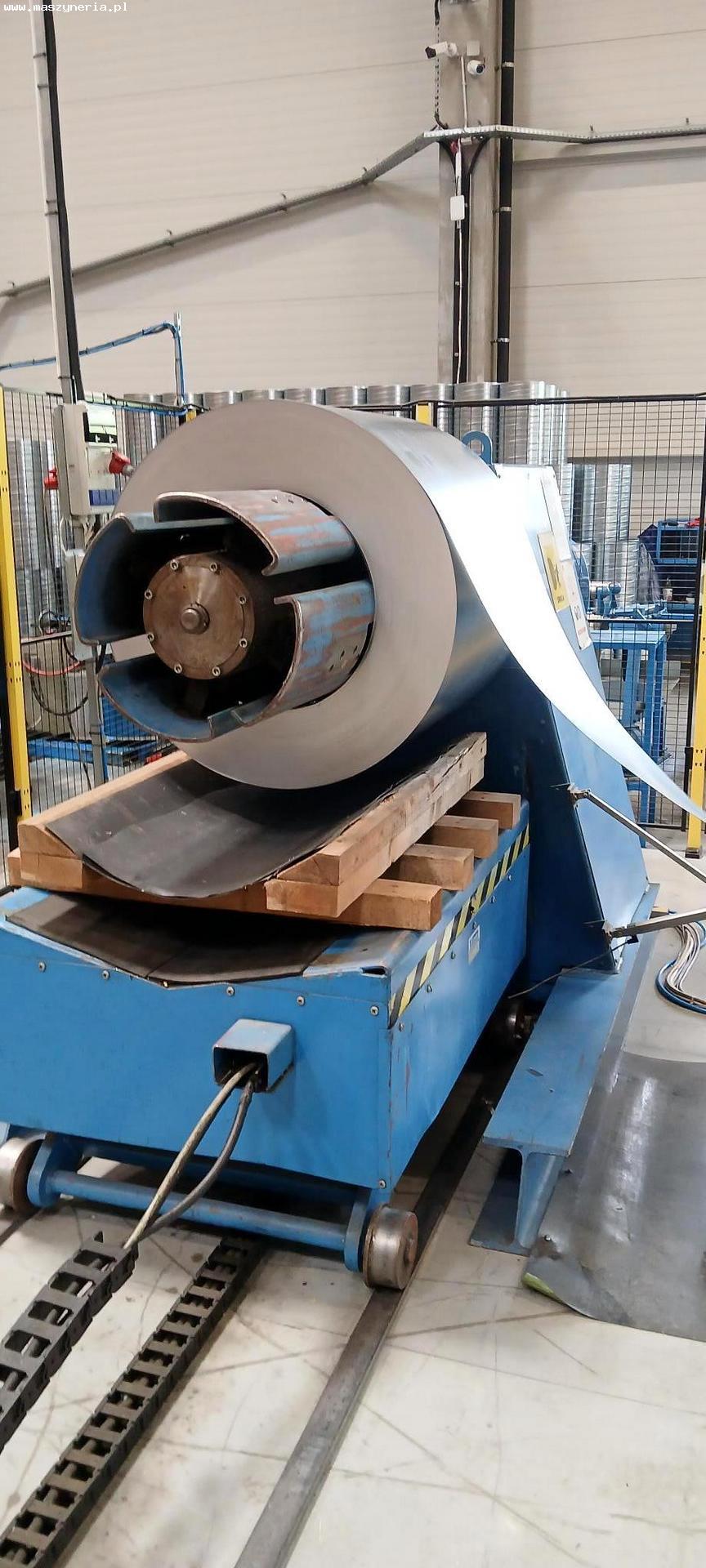

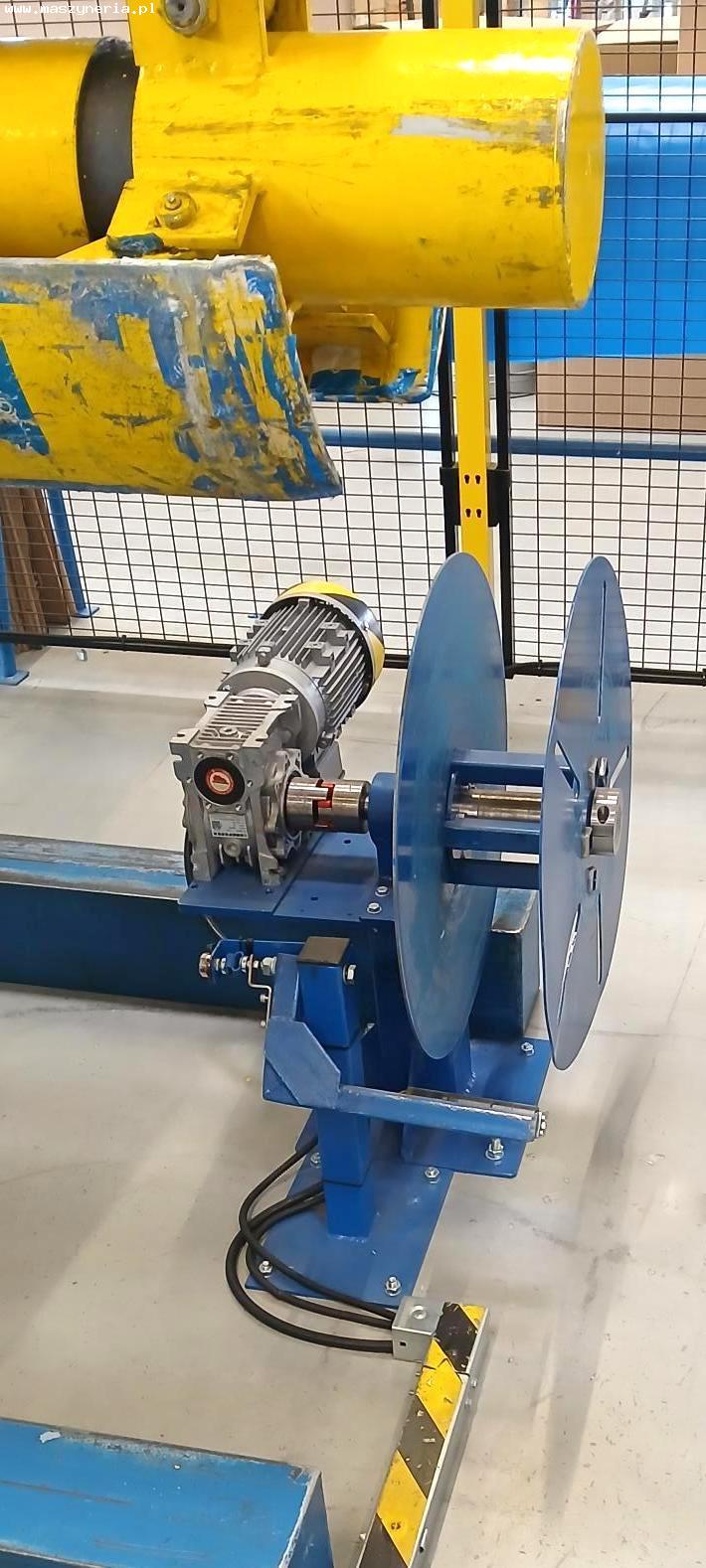

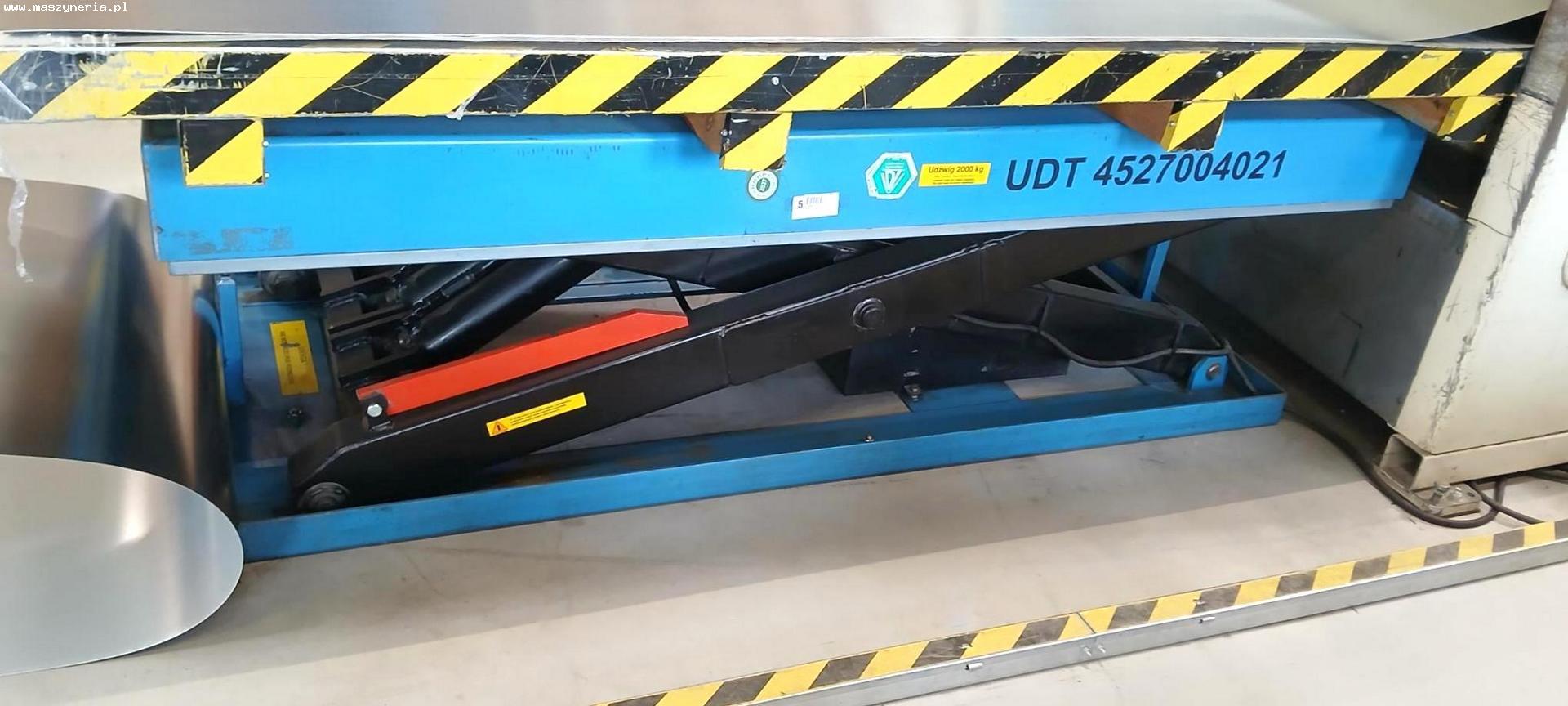

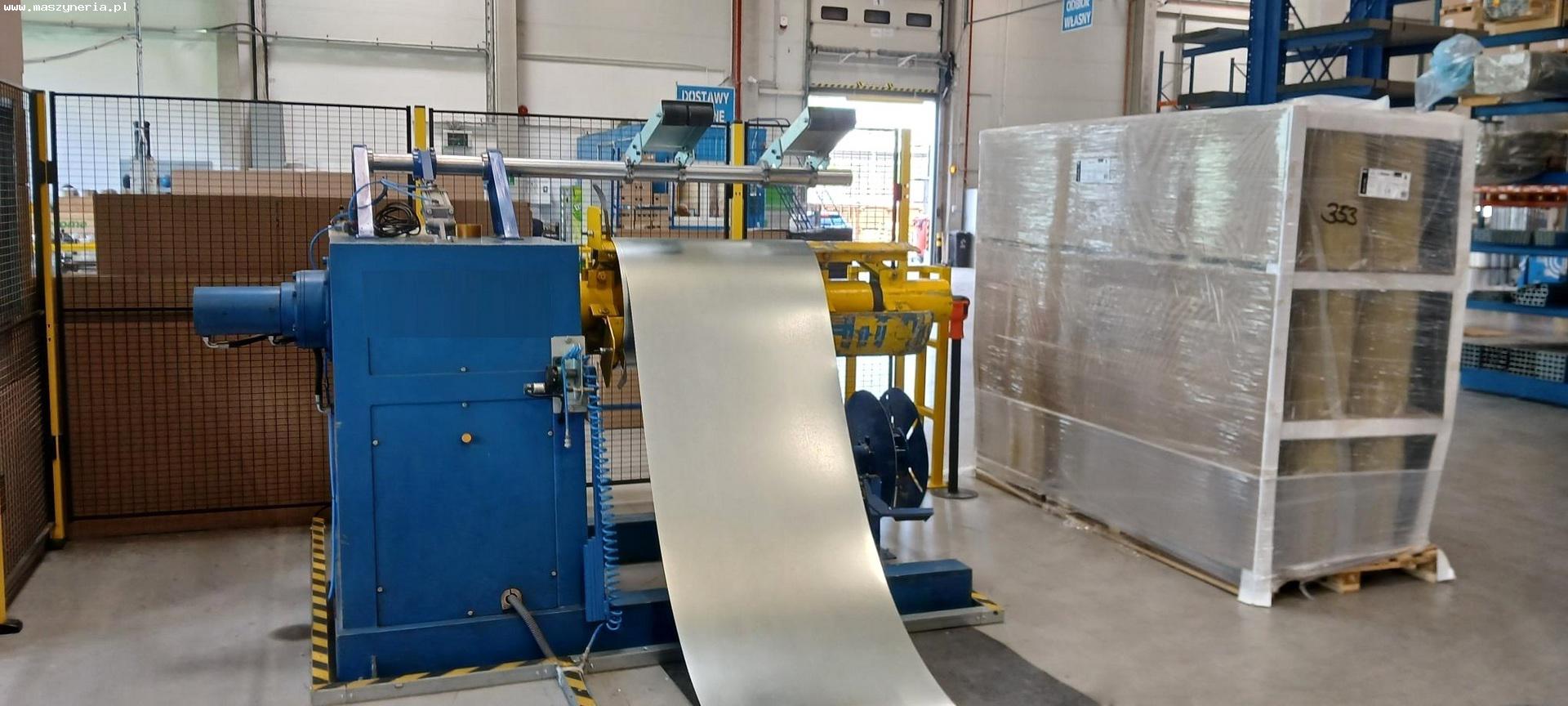

Linea di taglio longitudinale e trasversale CIDAN QLA-PROFI è progettata per la lavorazione efficiente di lamiere alimentate da coil. Consente il taglio longitudinale di materiale con uno spessore massimo di 3 mm in strisce di larghezza specificata, nonché il taglio trasversale in lamiere con una lunghezza massima di 1550 mm. La linea di taglio lamiera CIDAN QLA-PROFI 1550/1,5 è composta da macchine costruite tra il 2008 e il 2011, che sono state integrate in un unico sistema completo nel 2023. Comprende: – aspo svolgitore 5 t – unità di taglio CIDAN QLA-PROFI con rulli di raddrizzatura e alimentazione, lame circolari per il taglio longitudinale e una ghigliottina per il taglio trasversale – tavolo idraulico SPX-20/130-2C – aspo avvolgitore per lamiere – aspo avvolgitore per scarti Specifiche tecniche della linea di taglio longitudinale e trasversale CIDAN QLA-PROFI Unità di taglio CIDAN QLA-PROFI 15 - produttore: CIDAN A/S (precedentemente PETERSEN MACHINERY GROUP) - anno di produzione: 2008 - rulli di raddrizzatura e alimentazione - lame circolari per il taglio longitudinale - ghigliottina per il taglio trasversale - lunghezza di taglio: 1550 mm - spessore massimo del materiale (alluminio 200 N/mm2): 3 mm - spessore massimo del materiale (acciaio 400 N/mm2): 1,5 mm - spessore massimo del materiale (acciaio inossidabile 700 N/mm2): 1 mm - velocità di lavoro: 20 m/min Aspo svolgitore 5 t - produttore: MECHANIKA MASZYN ROMAN WÓJCIK - anno di fabbricazione: 2011 - controllore PLC - tavolo di sollevamento coil - capacità di carico: 5 t - larghezza massima del nastro di materiale: 1250 mm - diametro interno massimo del coil di lamiera: 510 mm - velocità di svolgimento: automatica, regolabile in continuo - comando: idraulico - capacità serbatoio olio: 18 l - pompa dell’olio V2P-D con motore 3SG-90L-4PC - sensore di pressione idraulica ADZ-SM-20.0-100bar - motoriduttore SK9032.1 VL-100L/4 - elettrovalvola RPE-063211/02400E1K1 - potenza motore: 2,2 kW - alimentazione: 3x 400 V - dimensioni (L x P x A): 2300 x 1200 x 1430 mm - peso della macchina: 2400 kg Tavolo idraulico SPX-20/130-2C - anno di fabbricazione: 2010 Aspo avvolgitore per lamiere - anno di fabbricazione: 2011
