Linea di punzonatura da coil COLOMBO AGOSTINO

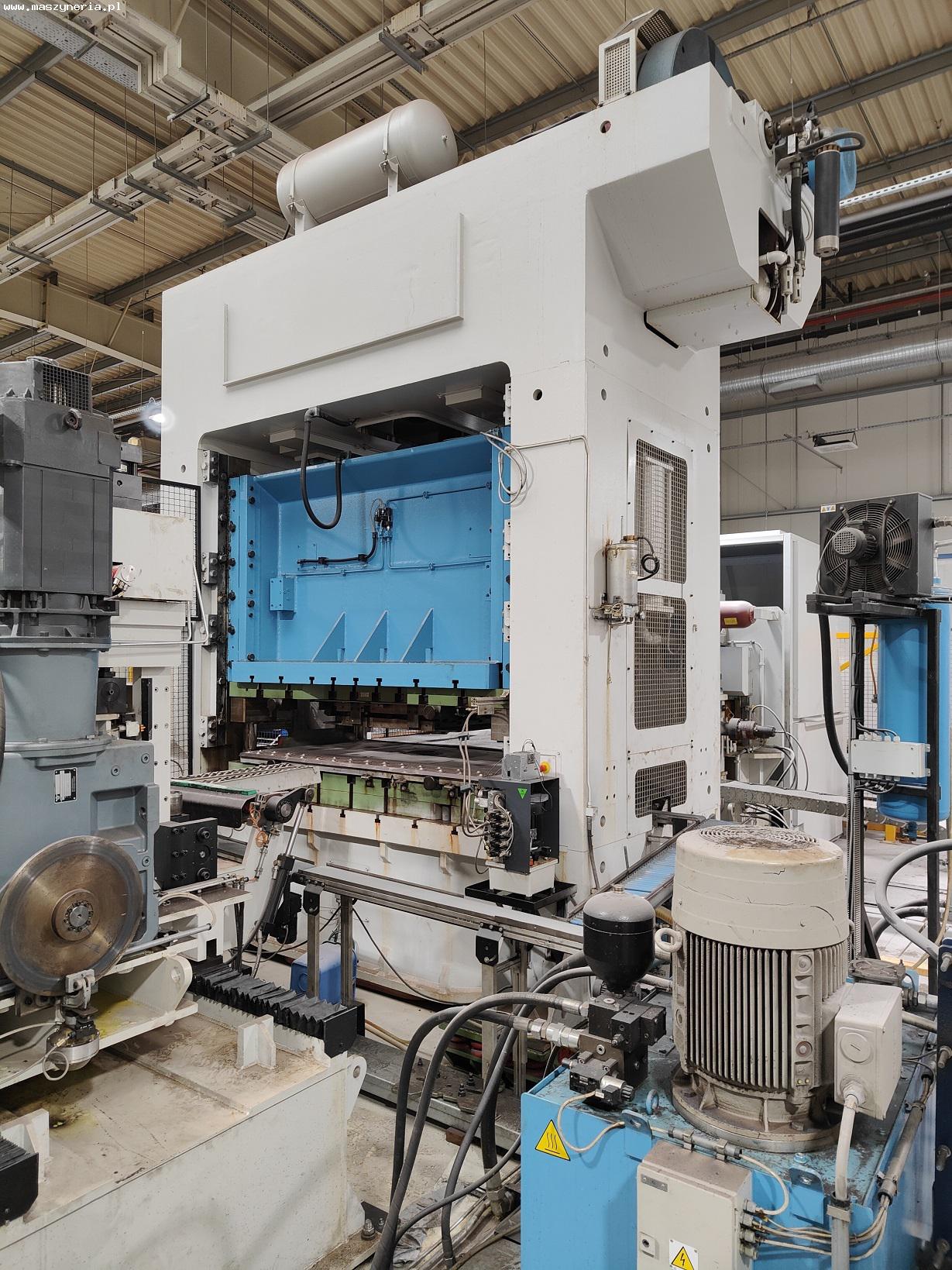

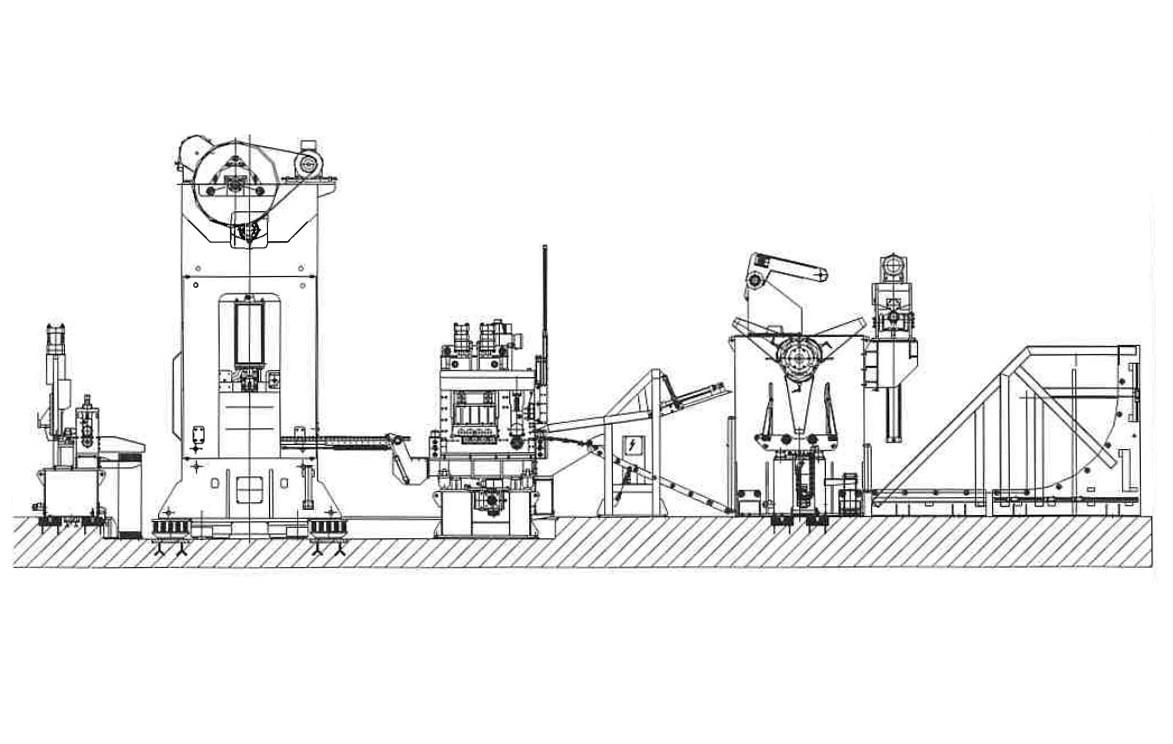

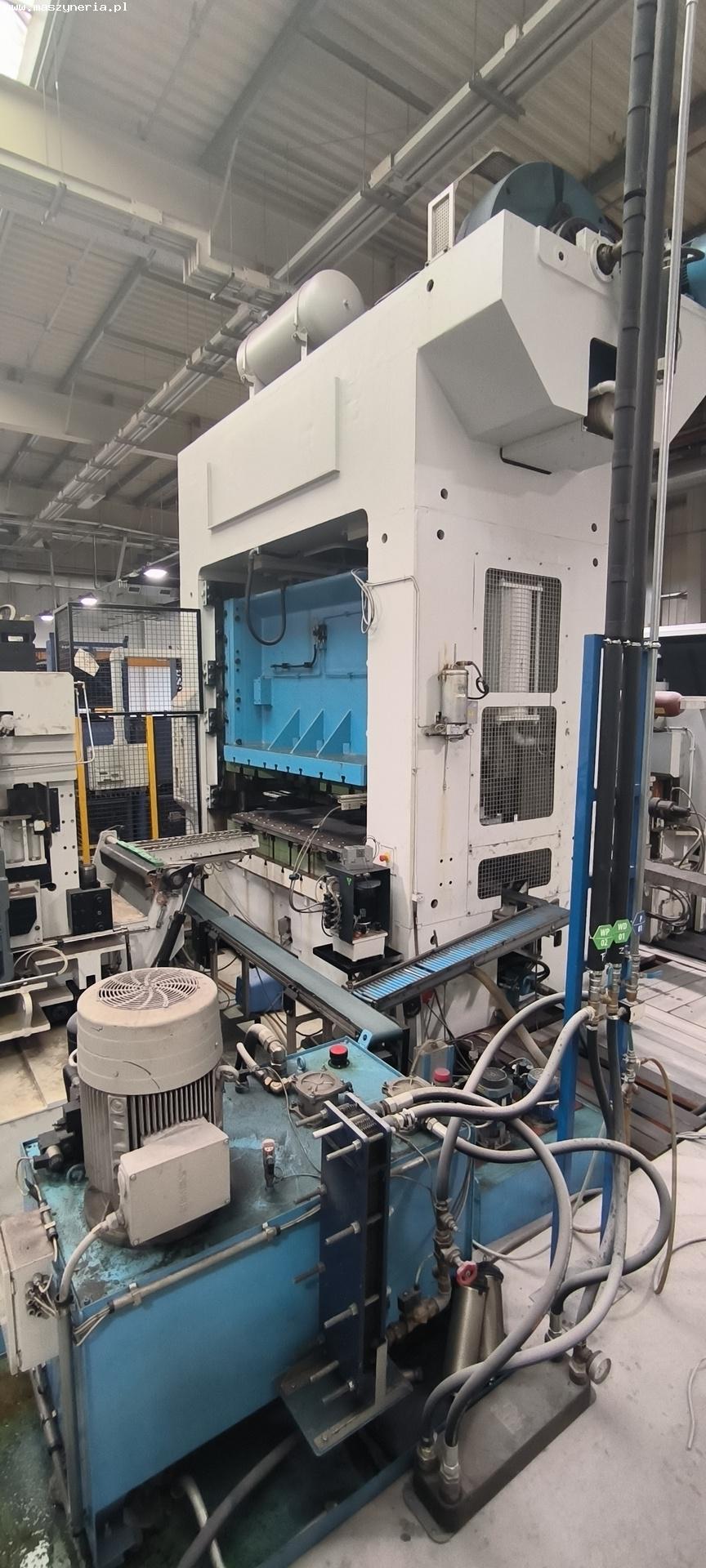

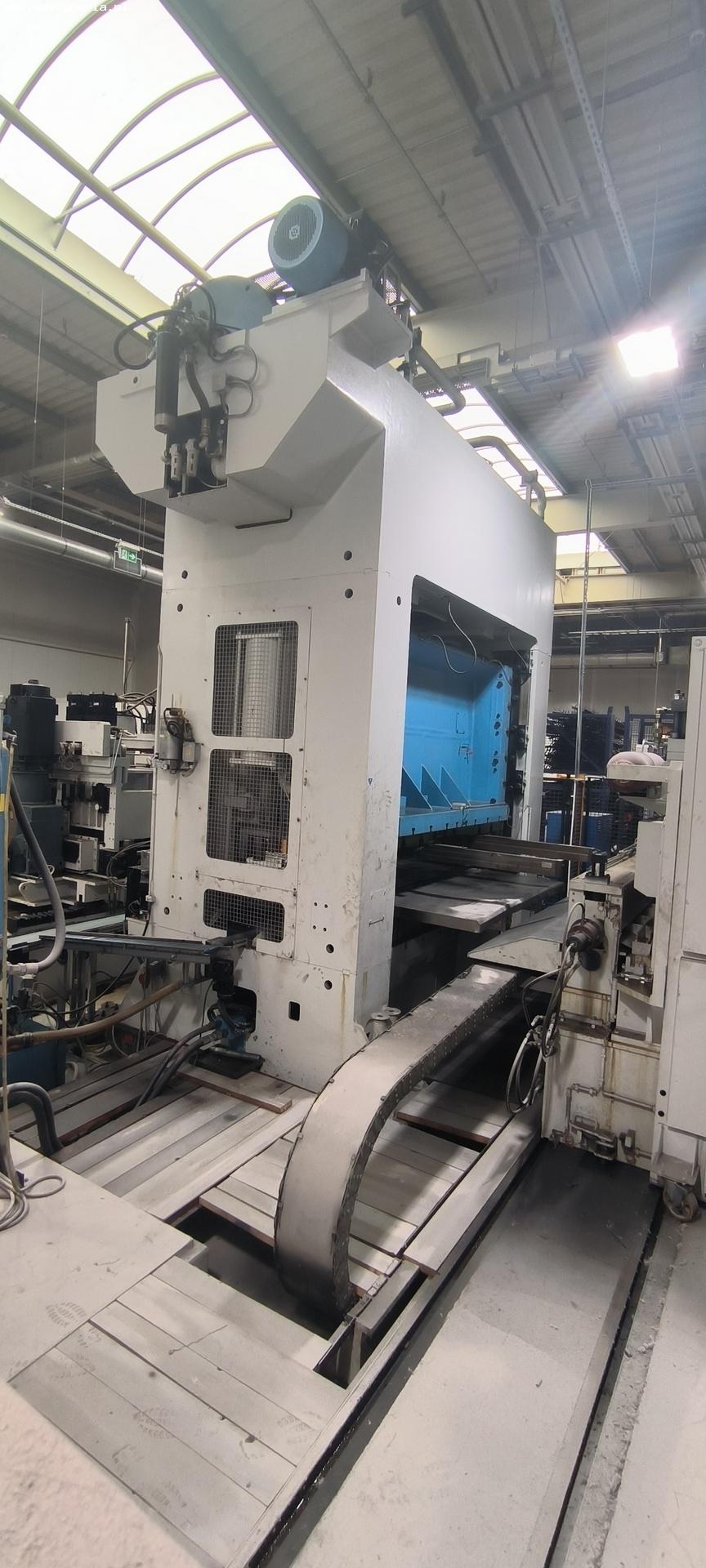

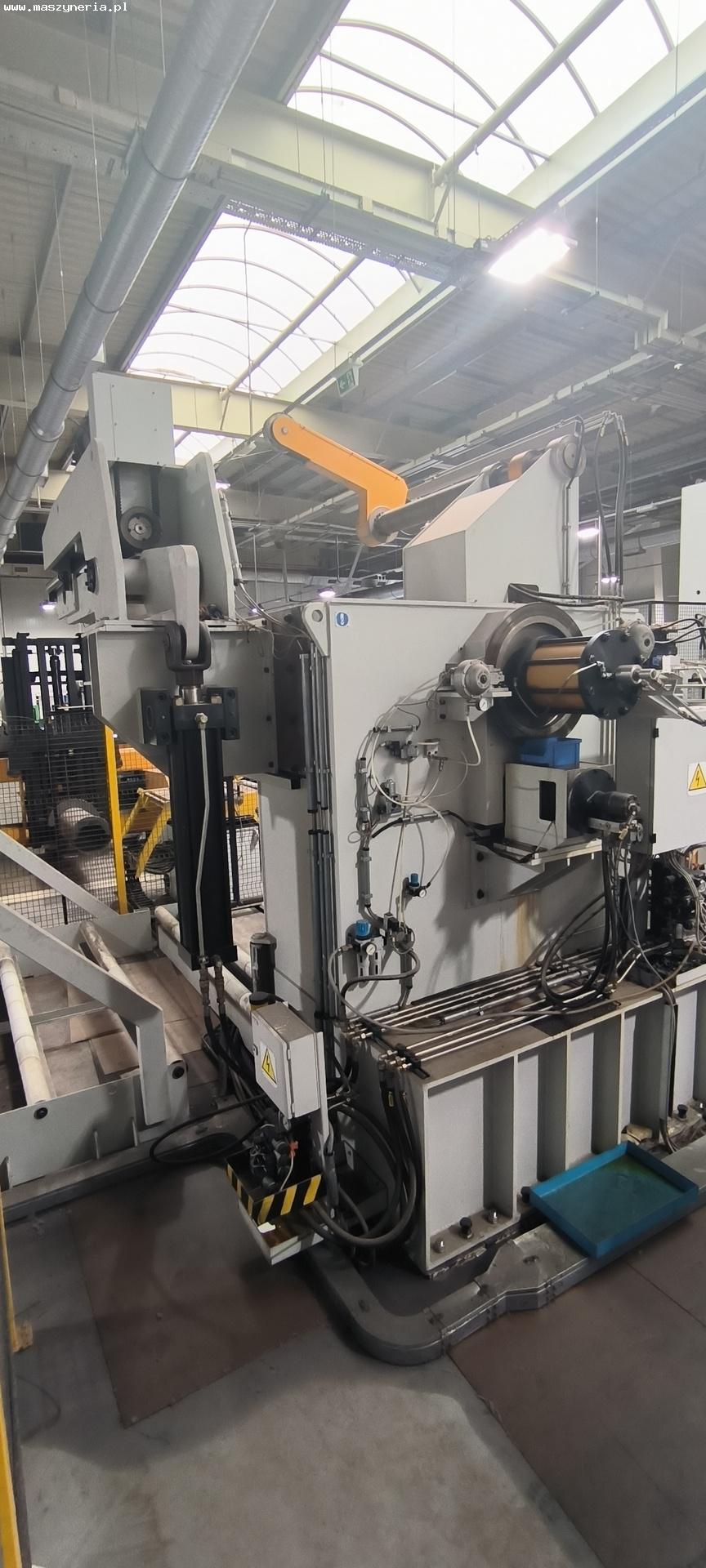

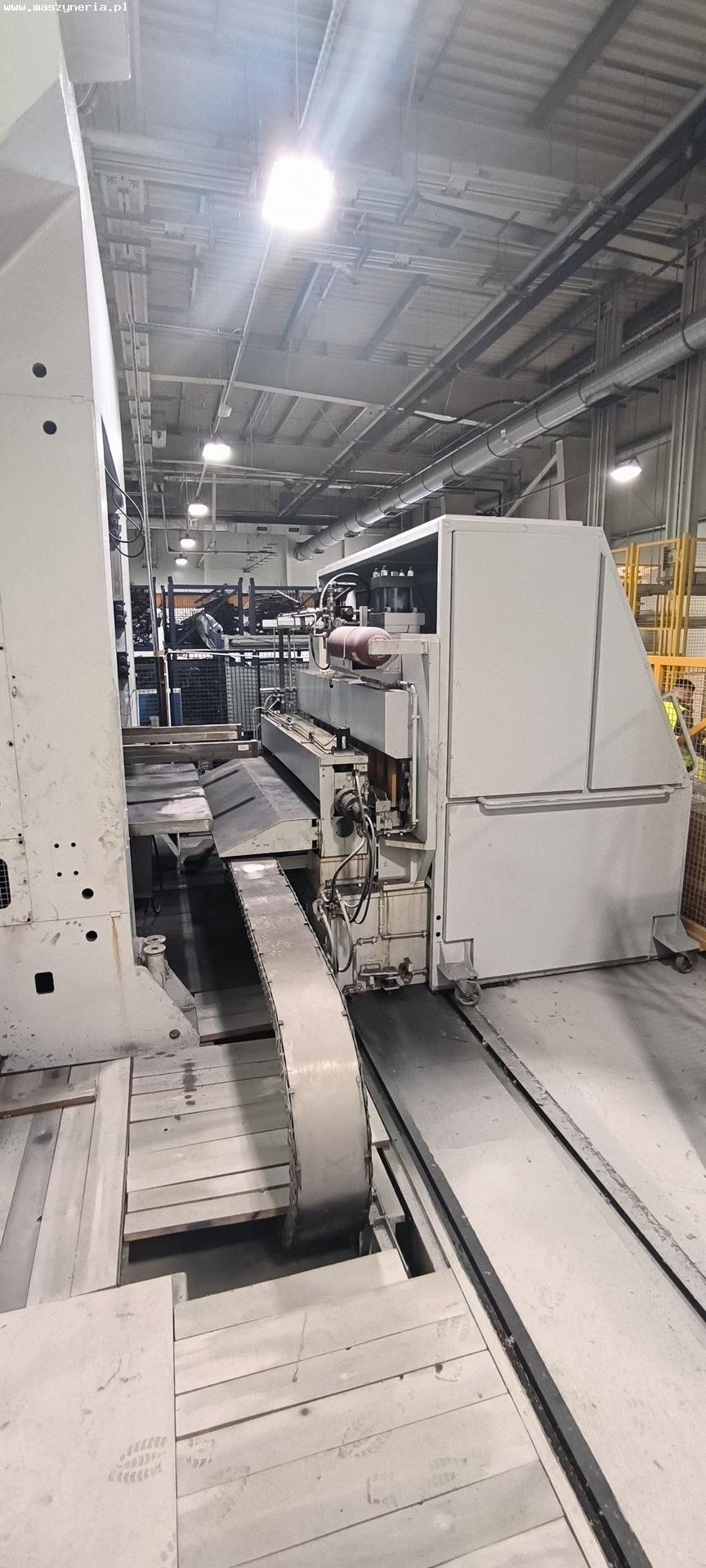

Linea di tranciatura e punzonatura da coil COLOMBO AGOSTINO 225.400 è stata costruita nel 2006 in Italia dalla Colombo Agostino S.p.A. La linea di punzonatura da coil è completa e comprende le seguenti macchine: pressa eccentrica 400 t: COLOMBO AGOSTINO, aspo svolgitore: DEF CT 3/128, culla di carico coil, raddrizzatrice per lamiere RA 3000/4-8/120 AR ZZ F.D. con trasportatore a rulli, cesoie a ghigliottina. Specifiche tecniche della pressa meccanica COLOMBO AGOSTINO 225.400 - forza massima di pressatura: 400 t (4000 kN), numero di corse del slider (funzionamento continuo): 13-30/min, lunghezza della corsa del slider: 200 mm, regolazione della corsa del slider: 300 mm, dimensioni massime dell’utensile (L x L x A): 1600 x 2500 x 700 mm, peso massimo dell’utensile: 7000 kg, posizione di arresto dell’albero a gomiti: punto morto superiore (OT), velocità massima di rotazione del volano: 489 giri/min, posizione nominale del punto morto inferiore: 12 mm, distanza di sicurezza: 260 mm, tempo di arresto: 0,15 s, pressione dell’aria: 5-6 bar, potenza installata: 40 kW, alimentazione: 400 V; 50 Hz, peso netto della macchina COLOMBO AGOSTINO 255.400: 75000 kg. Specifiche tecniche del sistema di alimentazione lamiera CISAM IMPIANTI - Dati generali: numero di assi: 2 (X,Y), tipo di materiale: acciaio laminato a caldo e a freddo, spessore massimo del nastro: 7 mm, spessore minimo del nastro: 1,5 mm, larghezza massima del nastro: 1300 mm, larghezza minima del nastro: 150 mm, livello di rumorosità: 79 db(A). Aspo svolgitore DEF CT 3/128: carico utile: 13000 kg, diametro interno massimo del coil: 610 mm, diametro interno minimo del coil: 508 mm, diametro esterno del coil: 1800 mm. Culla di carico coil: altezza di sollevamento: 600 mm, alimentazione: 2500 mm. Raddrizzatrice per lamiere RA 3000/4-8/120 AR ZZ F.D.: alimentazione sull’asse X: 1-9999,9 mm, avanzamento sull’asse Y: ± 500 mm, velocità di alimentazione: 66 m/min, corsa lenta: 1250 mm, numero di rulli di alimentazione: 2, diametro dei rulli di alimentazione: 180 mm, numero di rulli di raddrizzatura: 8, diametro dei rulli di raddrizzatura: 82 mm, diametro massimo del disco: 600 mm, diametro minimo del disco: 170 mm.
