Linea di punzonatura da coil COLOMBO AGOSTINO

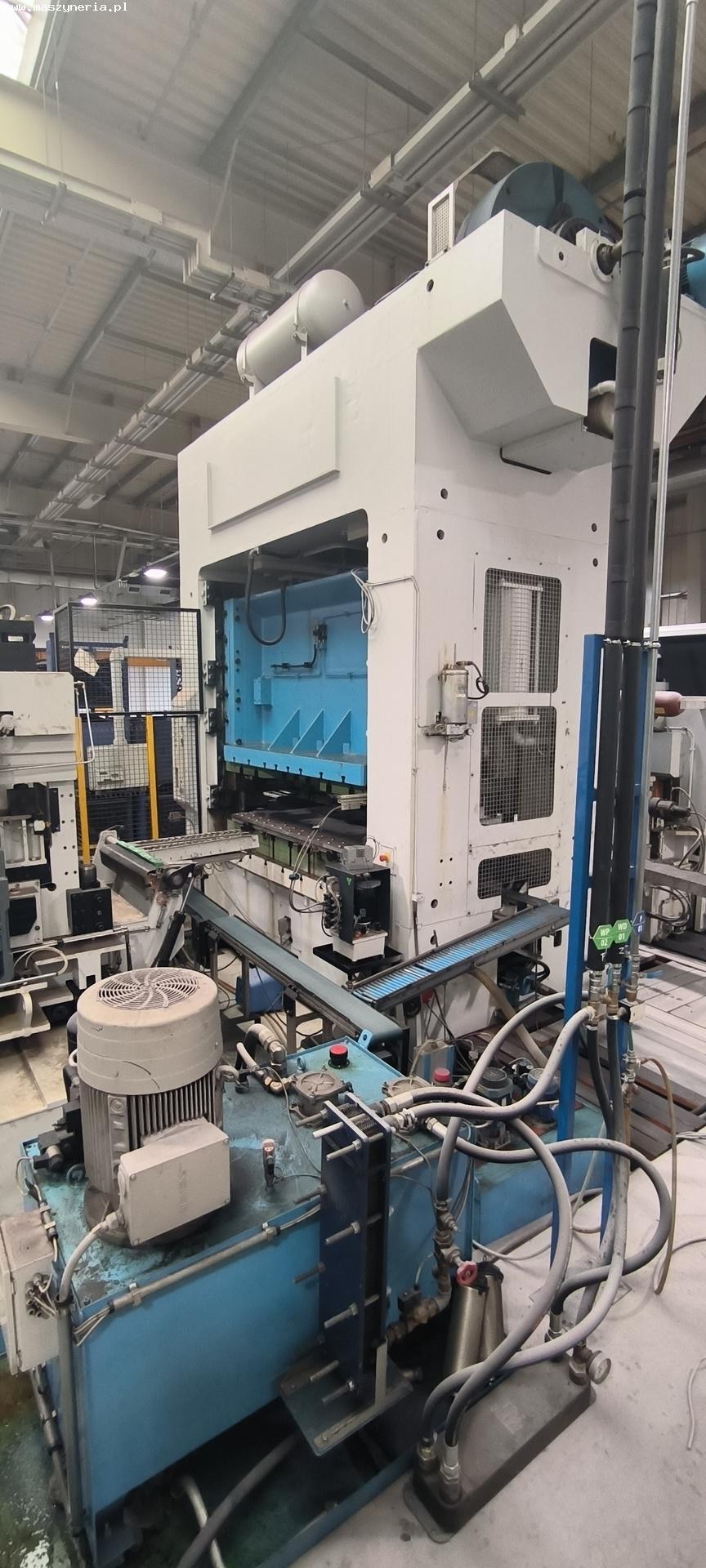

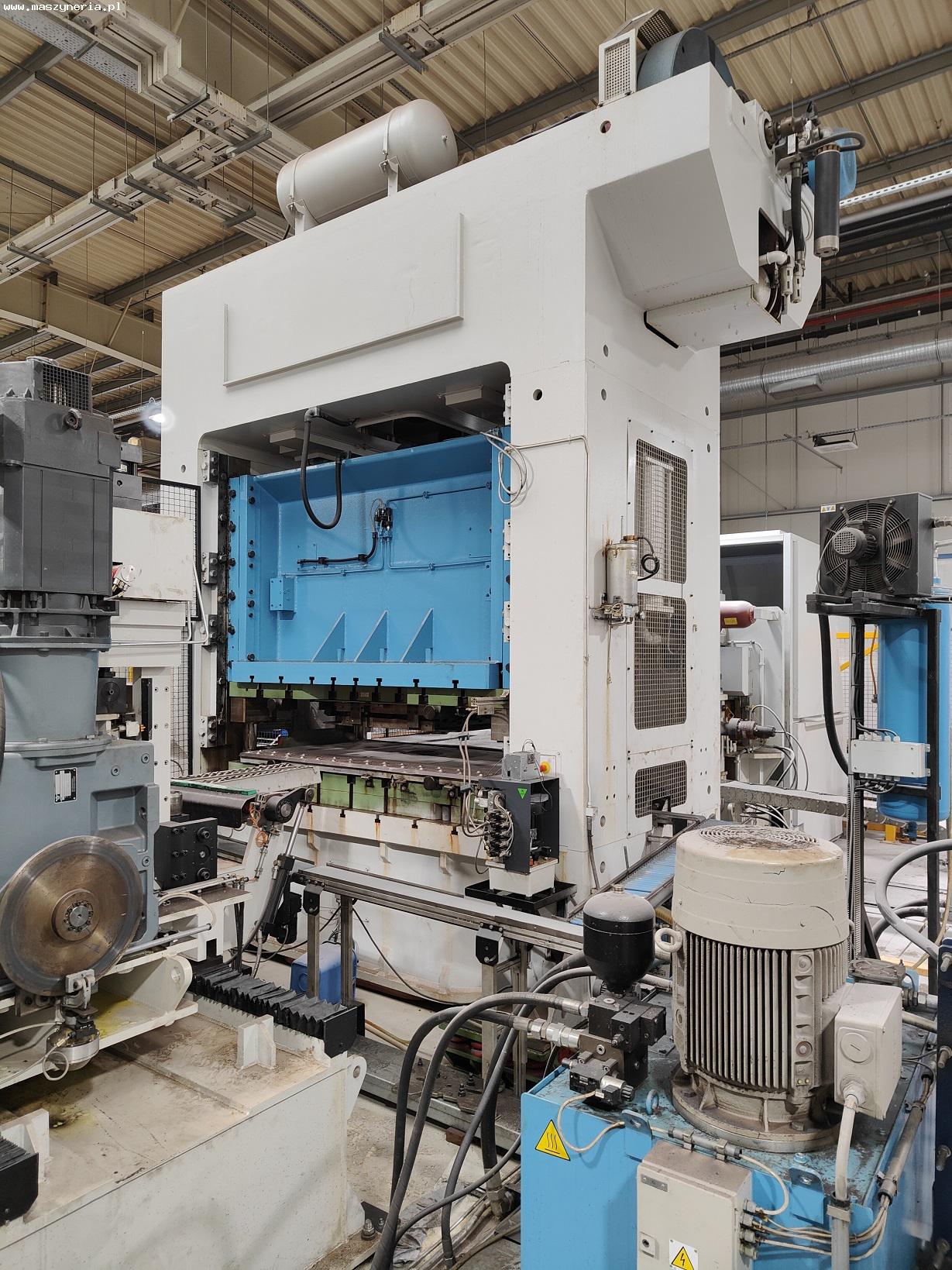

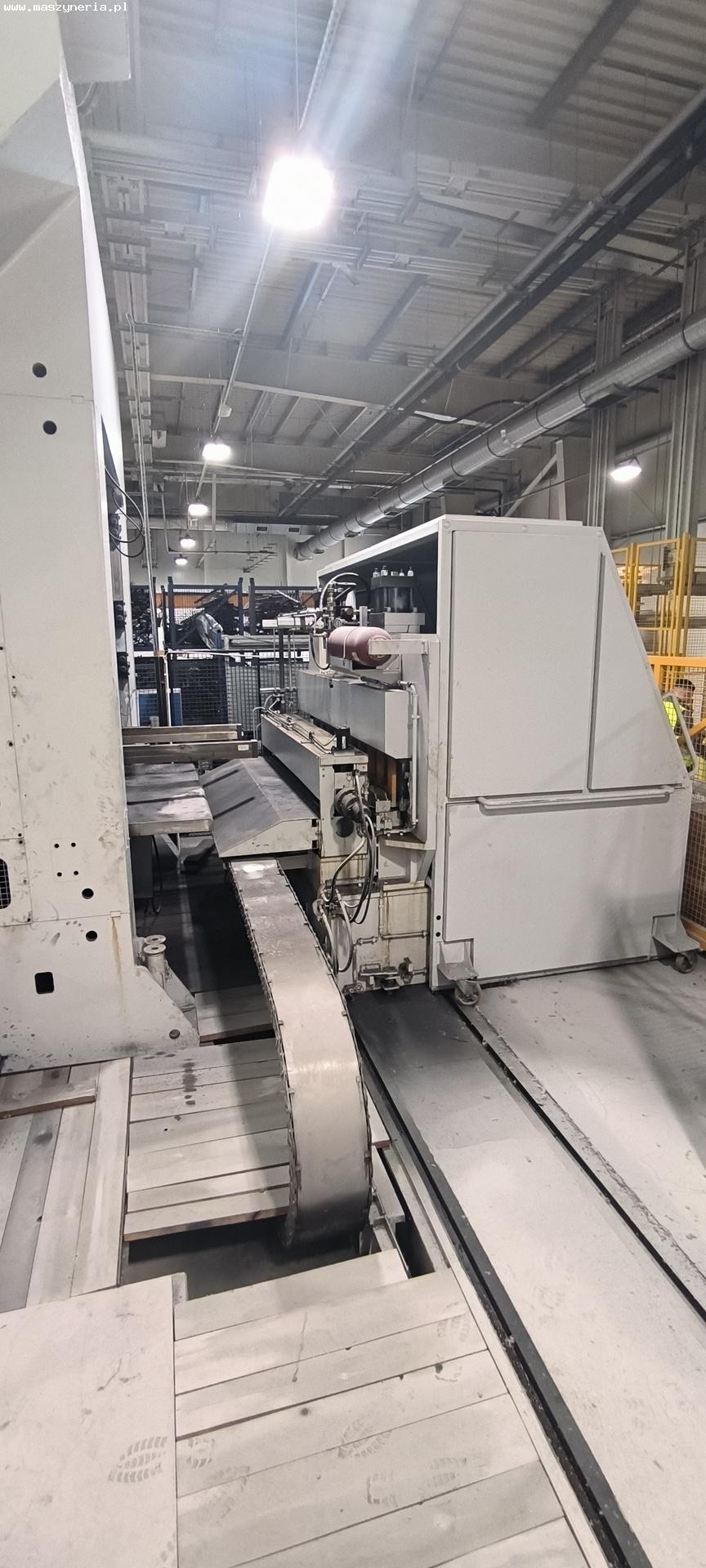

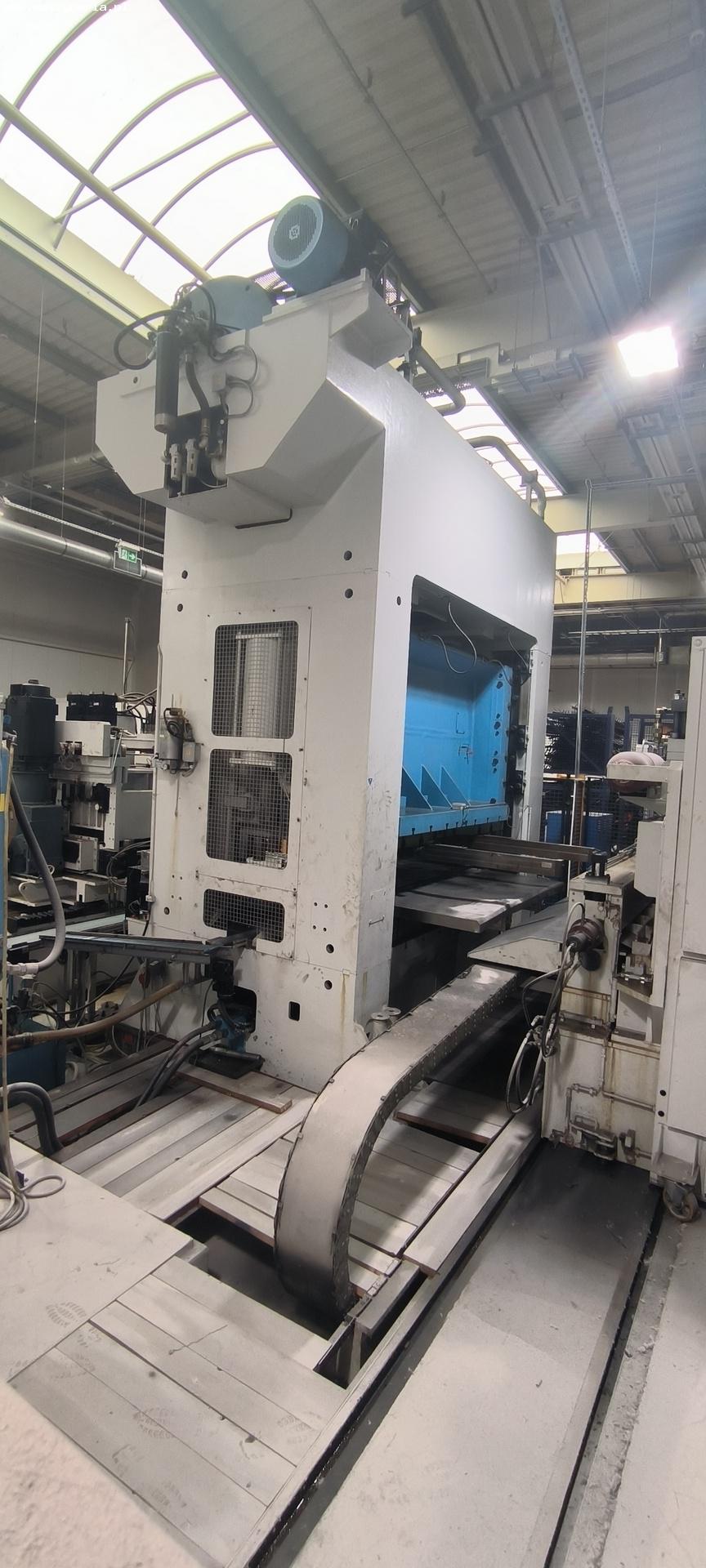

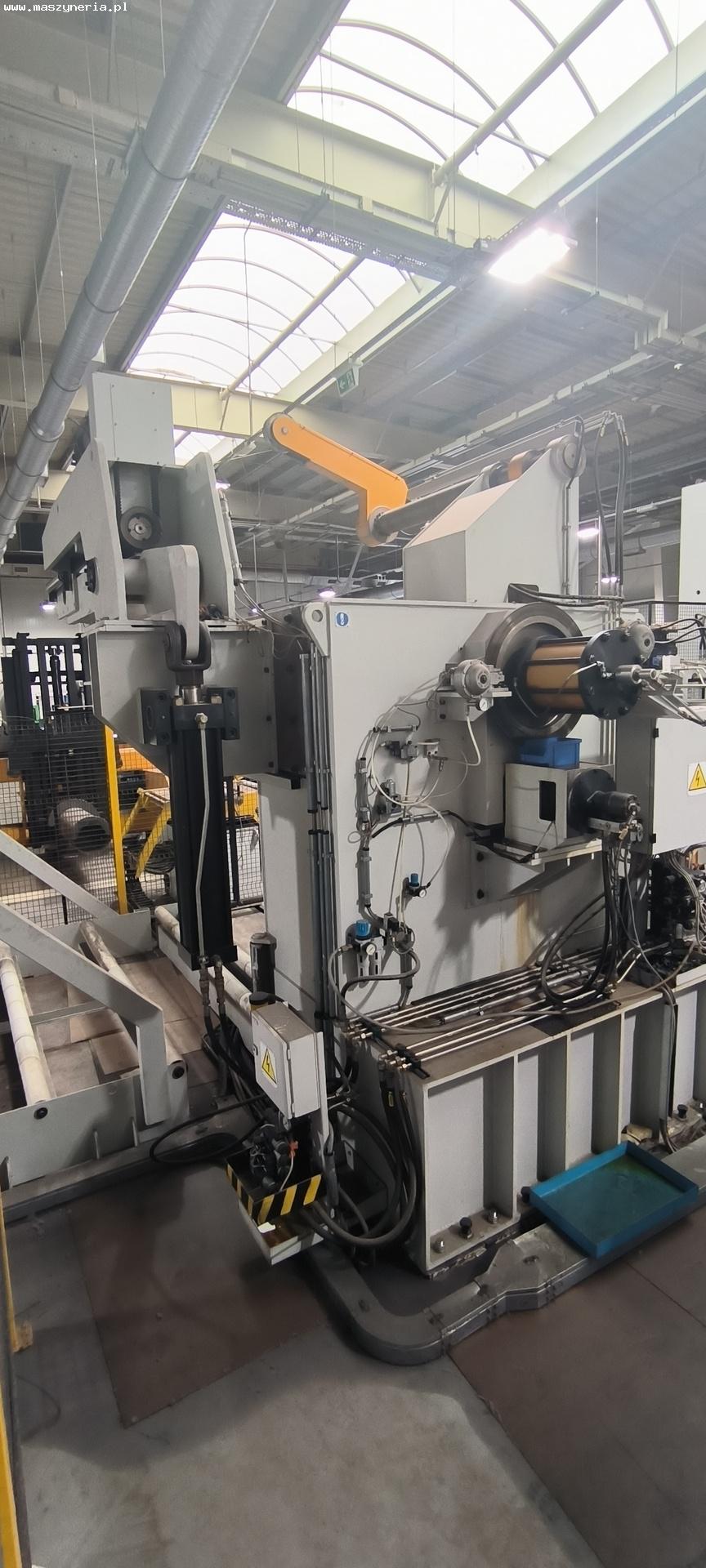

Linea di tranciatura e punzonatura da coil COLOMBO AGOSTINO 225.400 è stata costruita nel 2006 in Italia dalla Colombo Agostino S.p.A. La linea di punzonatura da coil è completa e comprende le seguenti macchine: – pressa eccentrica 400 t: COLOMBO AGOSTINO – aspo svolgitore: DEF CT 3/128 – culla di carico coil – raddrizzatrice per lamiere RA 3000/4-8/120 AR ZZ F.D. con trasportatore a rulli – cesoie a ghigliottina Specifiche tecniche della pressa meccanica COLOMBO AGOSTINO 225.400 - forza massima di pressatura: 400 t (4000 kN) - numero di corse del slider (funzionamento continuo): 13-30/min - lunghezza della corsa del slider: 200 mm - regolazione della corsa del slider: 300 mm - dimensioni massime dell’utensile (L x L x A): 1600 x 2500 x 700 mm - peso massimo dell’utensile: 7000 kg - posizione di arresto dell’albero a gomiti: punto morto superiore (OT) - velocità massima di rotazione del volano: 489 giri/min - posizione nominale del punto morto inferiore: 12 mm - distanza di sicurezza: 260 mm - tempo di arresto: 0,15 s - pressione dell’aria: 5-6 bar - potenza installata: 40 kW - alimentazione: 400 V; 50 Hz - peso netto della macchina COLOMBO AGOSTINO 255.400: 75000 kg Specifiche tecniche del sistema di alimentazione lamiera CISAM IMPIANTI Dati generali - numero di assi: 2 (X,Y) - tipo di materiale: acciaio laminato a caldo e a freddo - spessore massimo del nastro: 7 mm - spessore minimo del nastro: 1,5 mm - larghezza massima del nastro: 1300 mm - larghezza minima del nastro: 150 mm - livello di rumorosità: 79 db(A) Aspo svolgitore DEF CT 3/128 - carico utile: 13000 kg - diametro interno massimo del coil: 610 mm - diametro interno minimo del coil: 508 mm - diametro esterno del coil: 1800 mm Culla di carico coil - altezza di sollevamento: 600 mm - alimentazione: 2500 mm Raddrizzatrice per lamiere RA 3000/4-8/120 AR ZZ F.D. - alimentazione sull’asse X: 1-9999,9 mm - avanzamento sull’asse Y: ± 500 mm - velocità di alimentazione: 66 m/min - corsa lenta: 1250 mm - numero di rulli di alimentazione: 2 - diametro dei rulli di alimentazione: 180 mm - numero di rulli di raddrizzatura: 8 - diametro dei rulli di raddrizzatura: 82 mm - diametro massimo del disco: 600 mm - diametro minimo del disco: 170 mm
