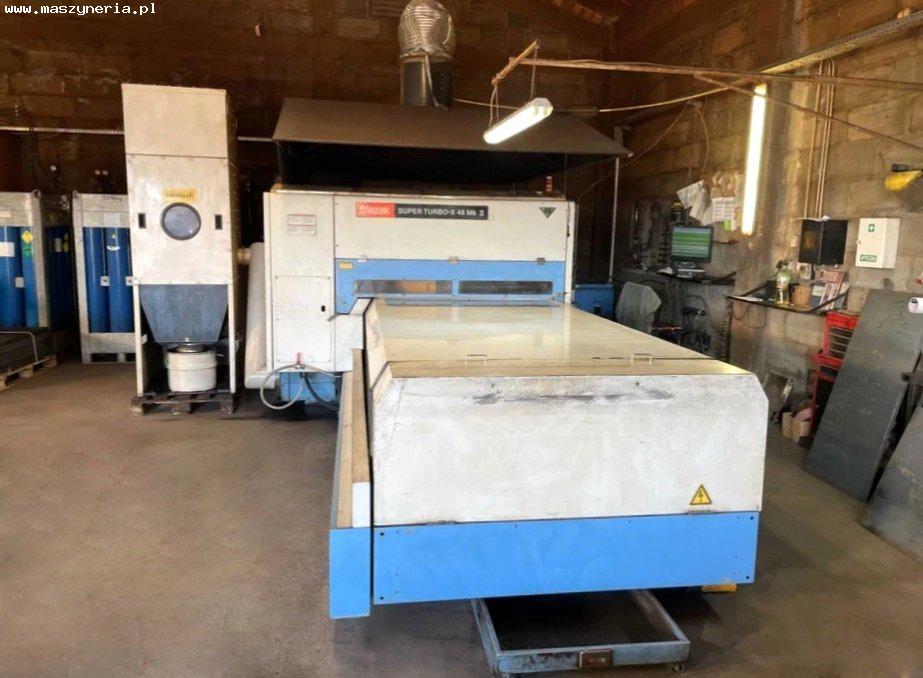

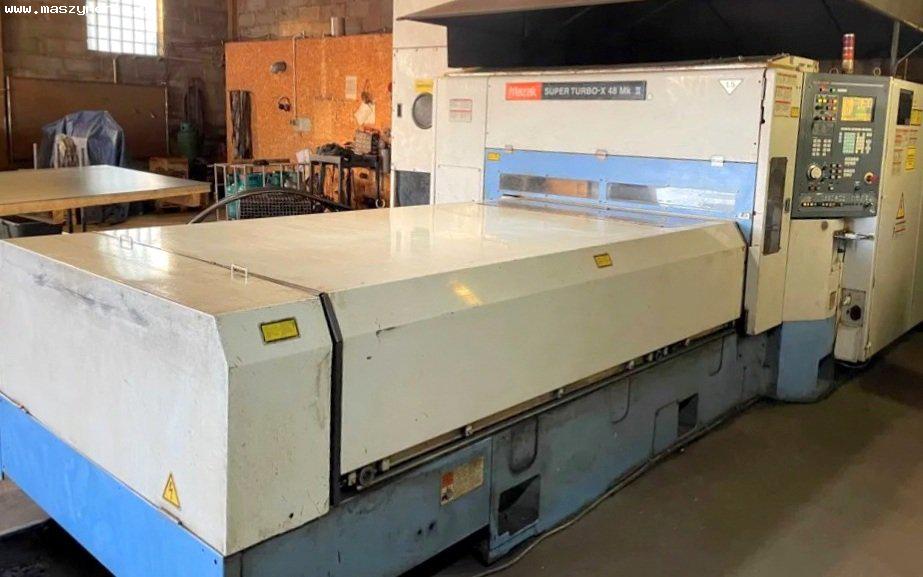

Laser MAZAK SUPER TURBO X48 MK II

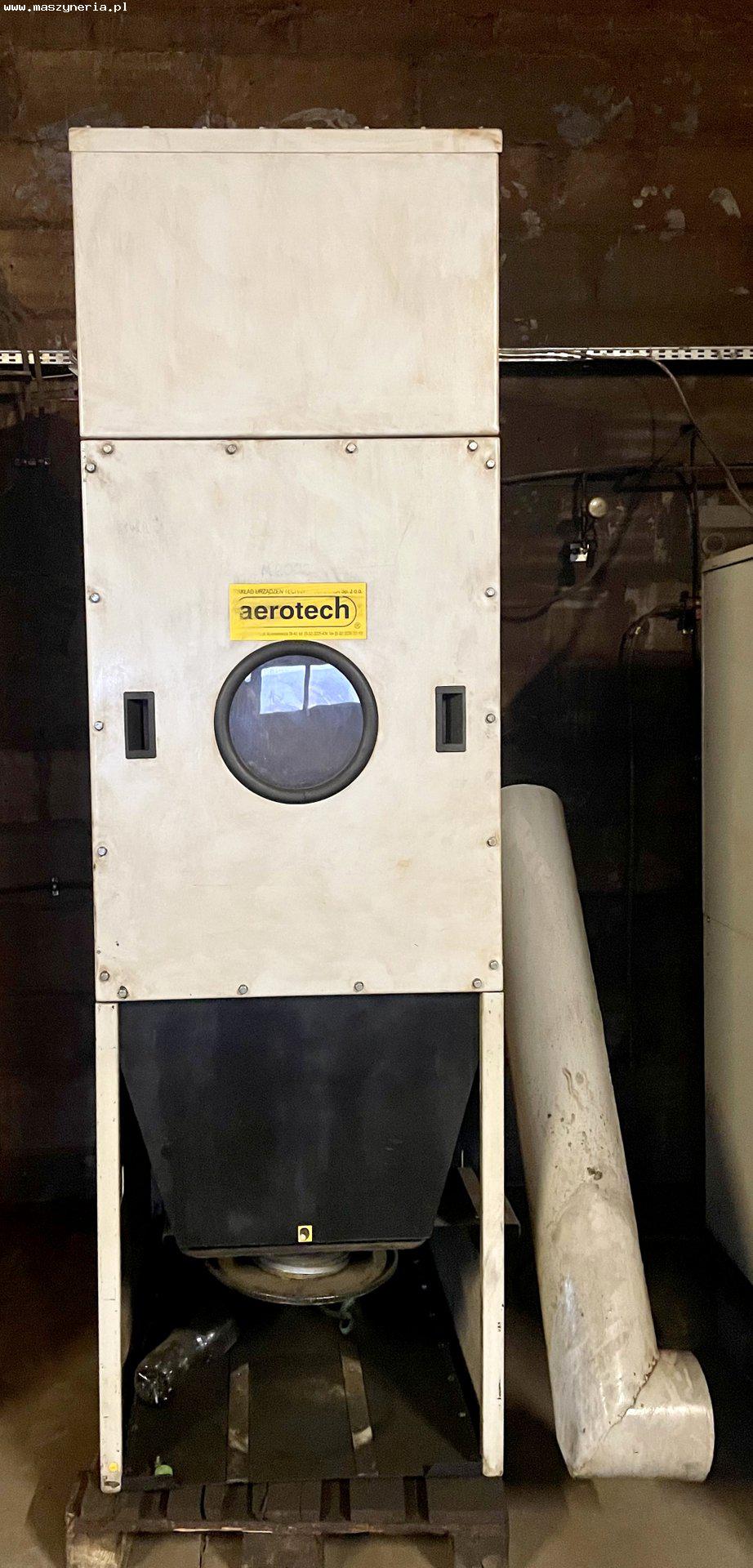

Laser MAZAK SUPER TURBO X48 MK II è stato costruito nel 2001 in Giappone. Dati tecnici della macchina taglio laser MAZAK SUPER TURBO X48 MK II - potenza massima del laser: 1,5 kW (1500 W), regolazione della potenza laser: 300 W – 1500 W, area di lavoro (L x L): 2500 x 1250 mm, spessore massimo del pezzo (acciaio strutturale S235): 15 mm, spessore massimo del pezzo (acciaio inox): 6 mm, spessore massimo del pezzo (alluminio): 3 mm, dimensioni massime della lamiera (L x P x A): 2500 x 1250 x 12 mm, peso massimo della lamiera: 300 kg, velocità di avanzamento negli assi X/Y/Z: 2685/1270/100 mm, traslazione rapida negli assi X/Y/Z: 24/24/25 m/min, precisione di posizionamento degli assi X e Y: ± 0,01/500 mm, precisione di posizionamento dell’asse Z: ± 0,01/100 mm, ripetibilità degli assi X/Y/Z: ± 0,005 mm, velocità massima di taglio: 15 m/min, tipo di laser: CO2, lunghezza d’onda: 10,6 μm, diametro del fascio: ⌀ 22,5 mm, angolo di diffusione del fascio: 0,11°, velocità di avanzamento del convogliatore trucioli (50 Hz/60 Hz): 2,2/2,6 m/min, ore di funzionamento del risonatore: 65678,2 h, consumo di energia: 25 kW, peso del collettore di polveri: 350 kg, peso totale della macchina SUPER TURBO X48 MK II: 12500 kg. Equipaggiamento della macchina taglio laser CO2 - controllo CNC: MAZATROL L32B, risonatore: YB-L150A 8M, collettore di polveri: ENTSTAUBER LDC-1/1000/13, servomotori assi X, Y, Z, trasportatore di trucioli integrato nel telaio della macchina, testa da 7,5, 3 morsetti per lamiera con encoder di posizione, dispositivo di sollevamento della lamiera, corsa 5 mm con rotazione, illuminazione dello spazio di lavoro, ugello, parti di ricambio (cavo della testa, elettrovalvole), documentazione tecnica.
