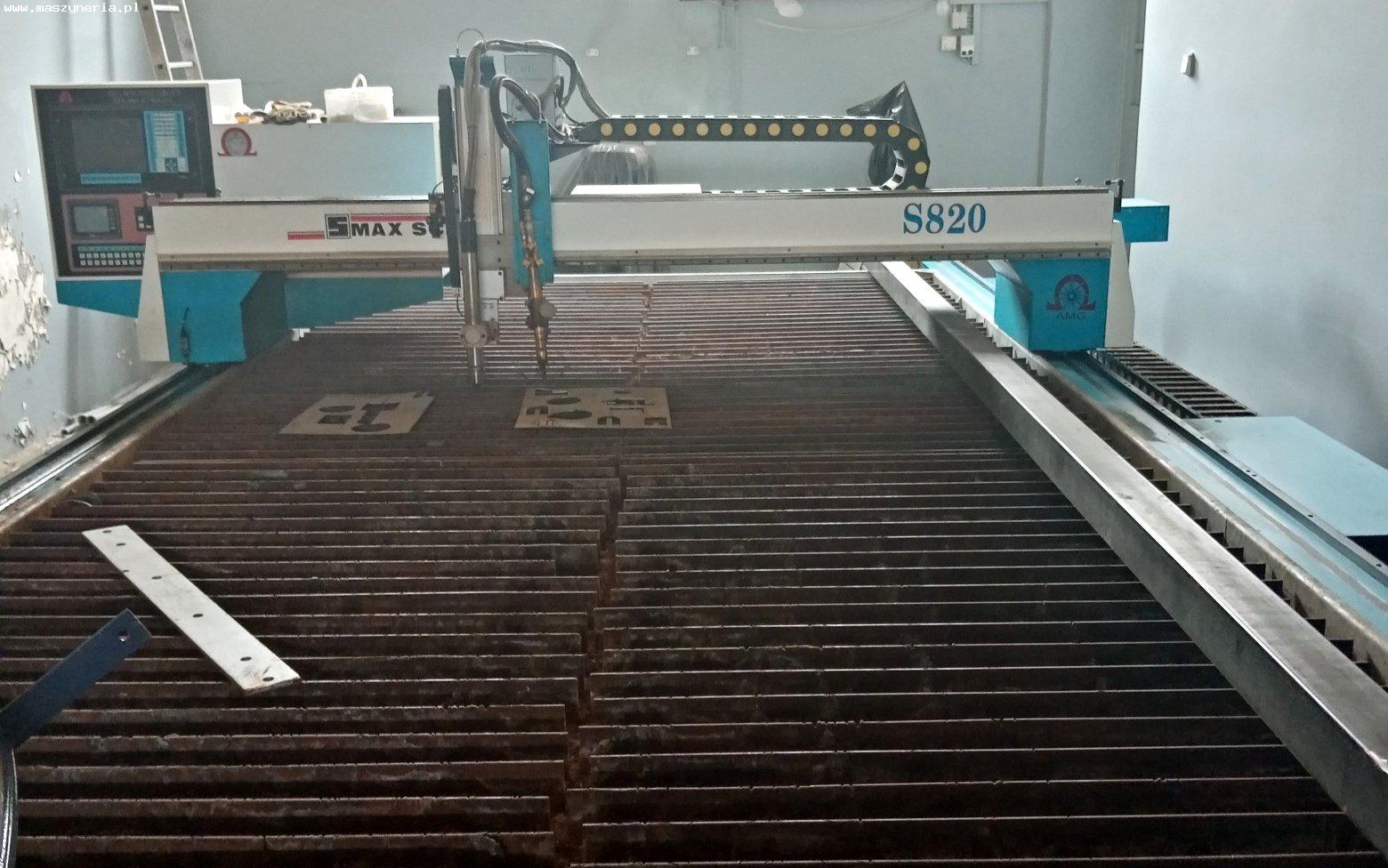

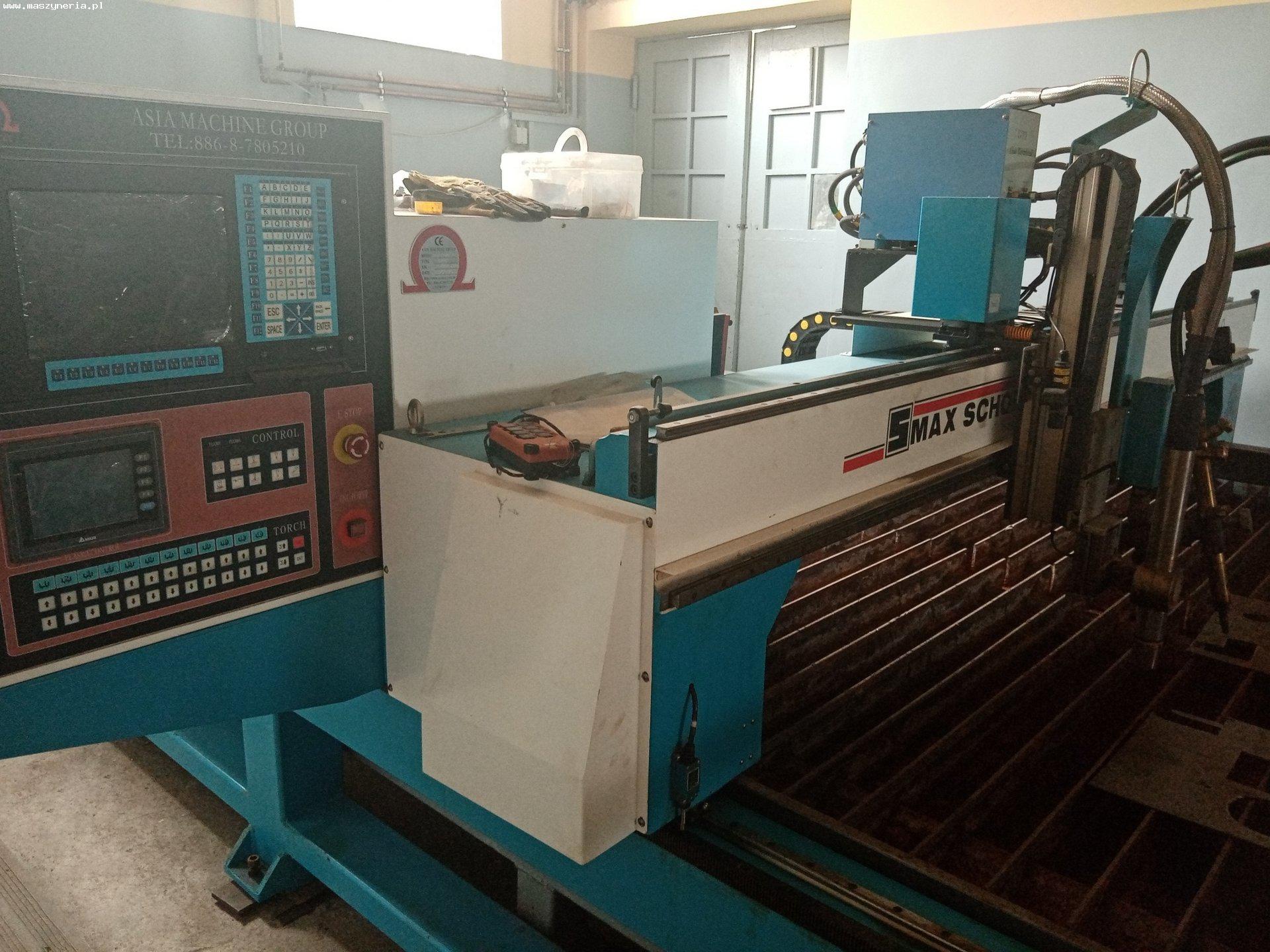

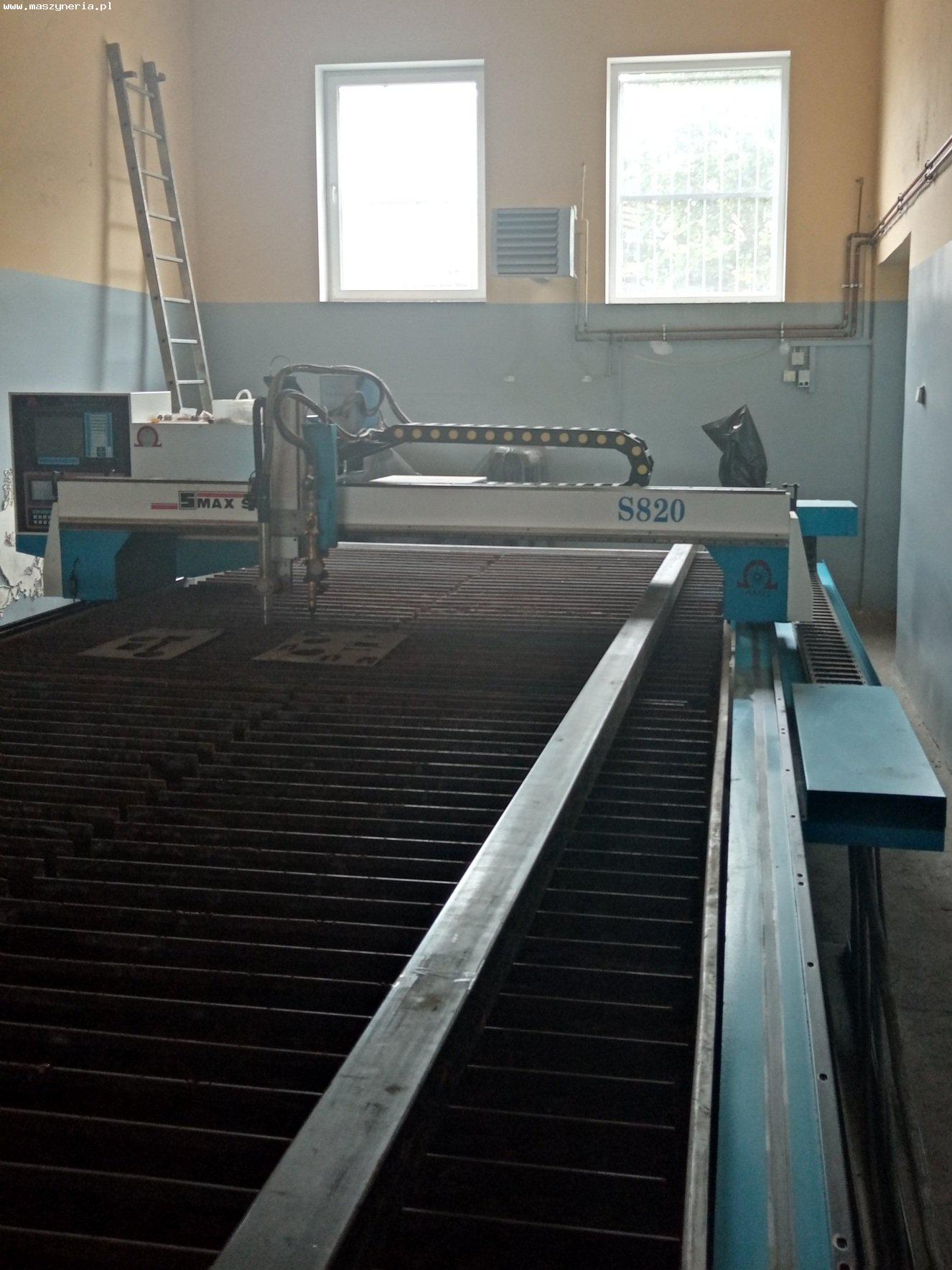

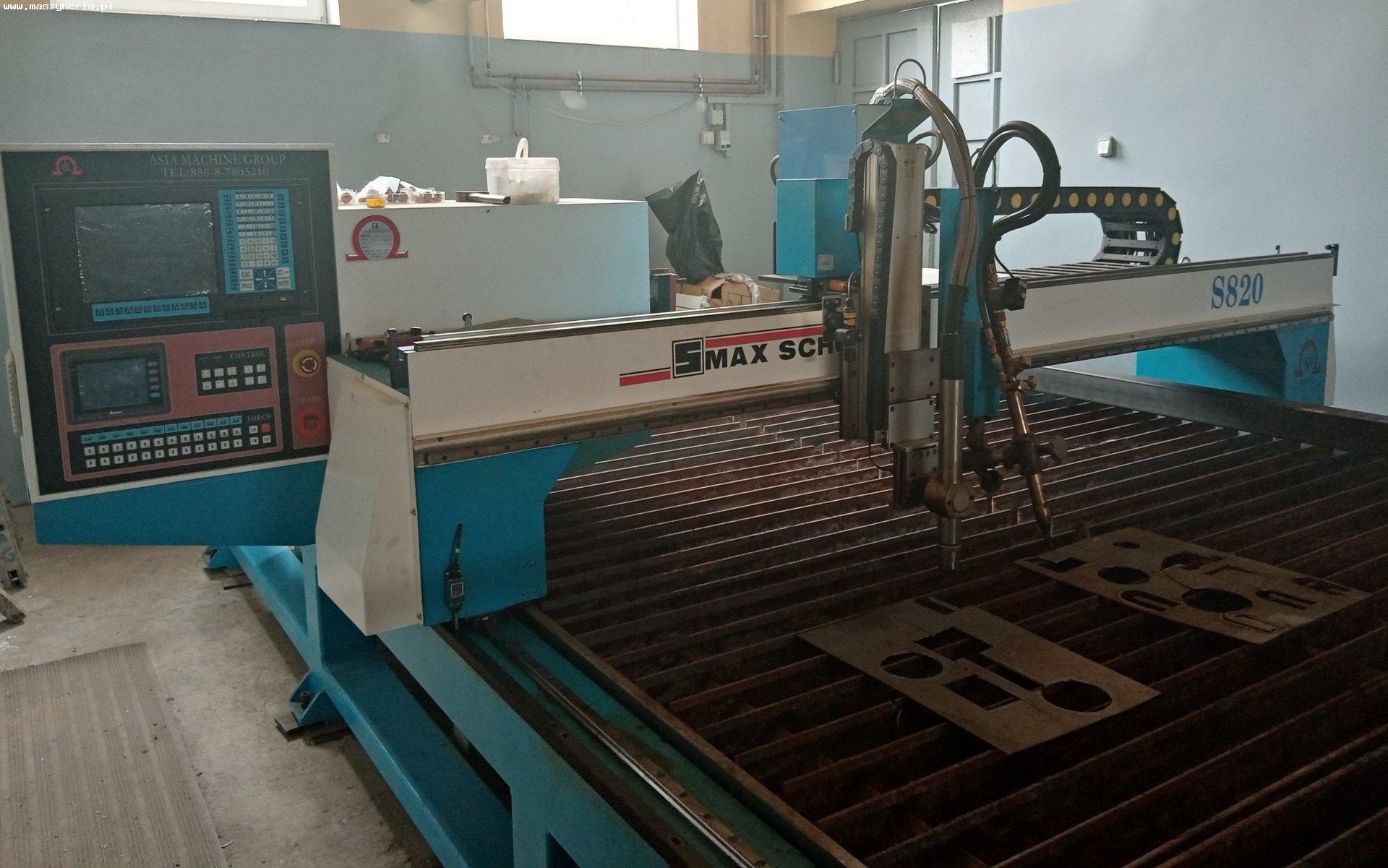

Impianto taglio plasma e ossitagli AMG S820

Impianto taglio plasma e ossitagli AMG S820, costruita dall’azienda taiwanese ASIA MACHINE GROUP nel 2013, è utilizzata per il taglio di precisione di pezzi in acciaio al carbonio e acciaio resistente agli acidi. La impianto taglio plasma e ossitagli S-820 è stata in funzione per sole 10 ore dopo un avvio operativo. Dati tecnici della impianto taglio plasma e ossitagli AMG S820 - ore di lavoro: 10 h - superficie del tavolo di lavoro (L x L): 6100 x 2500 mm - spessore massimo della lamiera (acciaio al carbonio, torcia a gas): 200 mm - spessore massimo della lamiera (acciaio antiacido, torcia al plasma): 25 mm - spessore massimo della lamiera (acciaio al carbonio, torcia al plasma): 25 mm - spessore di taglio dal bordo della lamiera (torcia al plasma): 40 mm - velocità di taglio: 9000 mm/min - velocità di posizionamento: 12000 mm/min - precisione di posizionamento: ± 0,1 mm - ripetibilità di posizionamento: ± 0,1 mm - potenza della sorgente plasma: 200 A - potenza installata: 6 kW (taglio a gas), 35 kW (taglio al plasma) - peso della macchina AMG S820: 3500 kg Dotazione della impianto taglio plasma e ossitagli - software CAD/CAM: FASTCAM con funzione AUTO NESTING - sorgente di plasma: TAIWAN PLASMA CORPORATION AP201 - PC industriale: 2,8 GHz, 512 MB RAM, 1 GB HDD - torcia al plasma: HYPERTHERM - torcia a gas: KOIKE - servomotore asse X: MITSUBISHI, 400 W (1 pz.) - servomotore asse Y: MITSUBISHI, 400 W (2 pz.) - trasmissione del servomotore senza gioco - tavolo ad acqua - puntatore laser per facilitare il posizionamento del foglio sul tavolo - percorsi dei cavi degli assi X e Y di larghezza: 100/200 mm - filtri EMI per proteggere i servomotori - sistema di raffreddamento/riscaldamento per il CNC - microcontrollore AVR per la stabilizzazione della tensione del CNC - porta USB - manuale operativo in lingua polacca
