Galleria del vento – Wind Tunnel

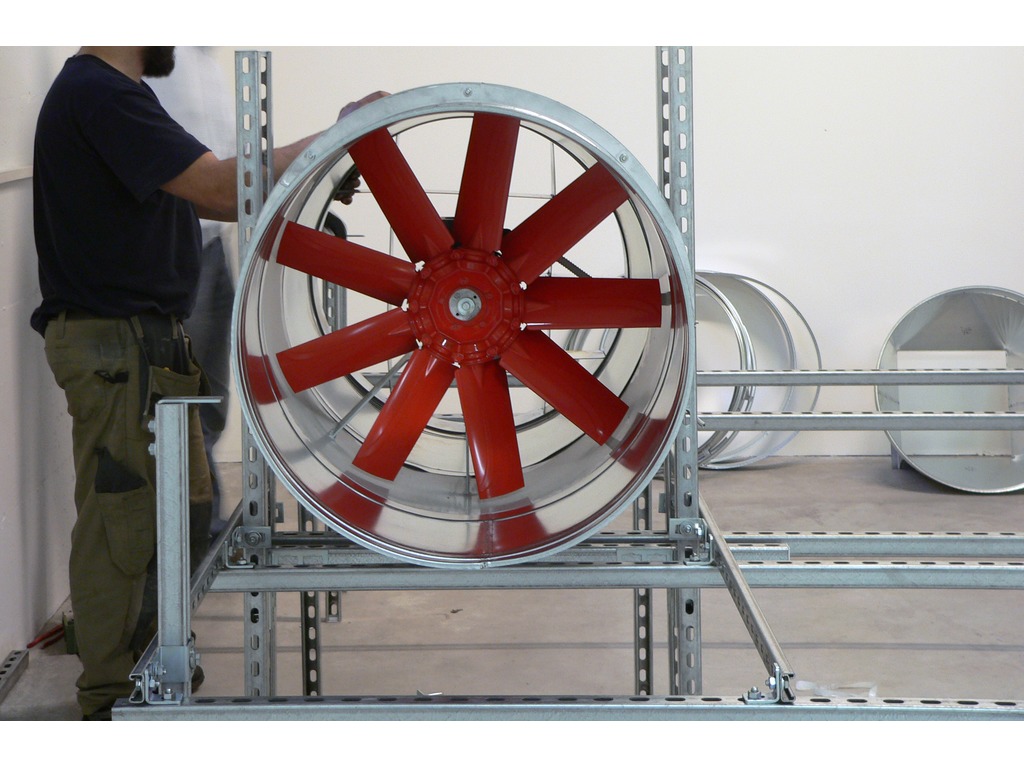

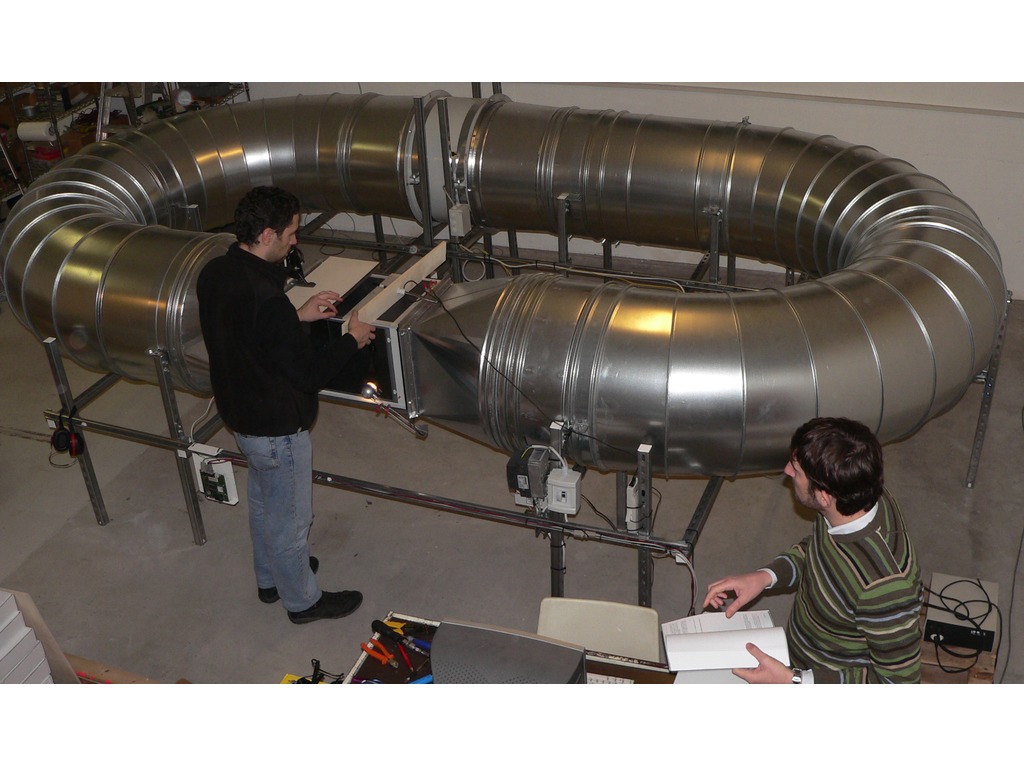

Galleria del vento (wind tunnel) completa, a sezione circolare, con schema di assemblaggio e supporti metallici. Dimensioni: - diametro: 700 mm - larghezza: 4.800 mm - profondità: 2.800 mm - sviluppo assiale: 10.500 mm Velocità a regime con motore da 1.2kW, 10m/s su sezione 40x40cm. Velocità raggiungibile superiore a 40m/s su sezioni inferiori e/o con aumento di potenza del motore. Condotte zincate a sezione circolare. Camera di prova a sezione quadrata provvista di rastremazioni e giunti quadro/tondo e finestra di ispezione. Ventola Vebair con motore trifase 1.2kW, diametro 710mm inline. Slot per inserimento secondo stadio di accelerazione/secondo motore. Inverter industriale Delta con 8 step pre-programmati, utilizzabile con motore fino 2.2kW. Sezionatori e junction box elettrici. Raddrizzatori di flusso a sezione alveolare. Giunti modulari stagni. Fissaggi e supporti di tipo industriale. Montaggio possibile sia in orizzontale che verticale (i supporti forniti sono per il montaggio orizzontale). Utilizzato circa 250 ore per specifico progetto. Utilità dell'impiego e tipi di progetto: - Studi aerodinamici - Stampanti 3D con: occhialeria per motociclisti/paracadutisti, visiere, caschi, specchietti retrovisori, guanti, fanaleria auto, maniglie auto - Taratura strumenti anenometrici - Corpi ad impatto con flussi d'aria - Tenuta di particolari finestrature - Studi effetti termici del vento, raffreddamento, oscillazione parti oggetti, simulazione grandi oggetti esposti al vento (es. container, camion, moto), parabrezza motociclisti-paracadutisti - Uso didattico (utile ad esempio in ambito universitario) grazie all'ampia finestratura, anche per mezzo di micro flottanti in polistirolo, per la visualizzazione dei flussi e delle turbolenze a valle di un oggetto in studio - Camera di osservazione utile per slow motion Disponibile su richiesta: - anenometro a filo caldo per taratura di precisione e verifica uniformità del campo anenometrico - scheda USB di controllo a relè per pilotare gli step dell'inverter - customizzazione per ingombro minore - customizzazione per ingombro maggiore fino al raggiungimento di 40m/s su sezione 50x50cm Spedizione/imballaggio: - 3 blocchi: - 2 x (140x140x140 cm) - 1 x (300x140x140 cm) - struttura di supporto - Tutti gli elementi sono numerati per facilitare l'assemblaggio/disassemblaggio
