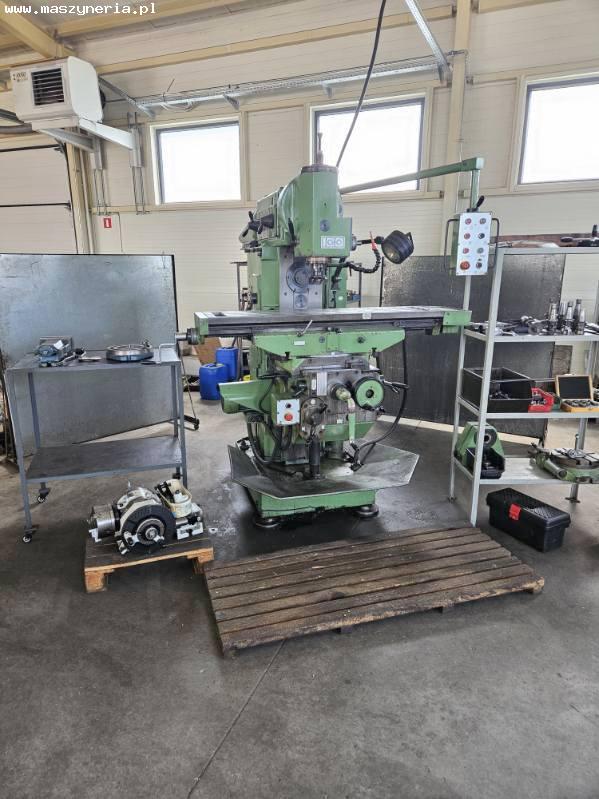

Fresatrice universale JAFO FWF 32J2

Fresatrice universale JAFO FWF 32J2 è stata costruita nel 1997 in Polonia da Jarocińska Fabryka Obrabiarek JAFO S.A. La macchina è dotata del nuovo divisore dal 2019. Caratteristiche tecniche della fresatrice JAFO FWF 32J2 - avanzamento sull’asse X/Y/Z (manuale, ISO 40): 850/430/268 mm, avanzamento sull’asse X/Y/Z (manuale, ISO 50): 850/430/255 mm, avanzamento sull’asse X/Y/Z (meccanico, ISO 40): 850/420/258 mm, avanzamento sull’asse X/Y/Z (meccanico, ISO 50): 850/420/245 mm, numero di stadi di regolazione dell’avanzamento: 21, velocità di avanzamento sull’asse X/Y/Z: 1120/450/900 mm/min, traslazione rapida sull’asse X/Y/Z: 3200/1250/2500 mm/min, corsa nell’asse X/Y/Z per un giro di volantino: 6/3/6 mm, superficie del tavolo di lavoro (L x L): 1300 x 320 mm, angolo di torsione del tavolo di lavoro: ± 45°, numero delle cave a T: 5, larghezza delle cave a T: 18 mm, distanza delle cave a T: 63 mm, angolo di rotazione della testa: ± 45°, gamma di velocità di rotazione del mandrino verticale: 56-1800 giri/min, gamma di velocità di rotazione del mandrino orizzontale: 56-1800 giri/min, numero di stadi di regolazione della velocità del mandrino verticale: 16, numero di stadi di regolazione della velocità del mandrino orizzontale: 16, cono del mandrino verticale: ISO 40 o ISO 50, cono del mandrino orizzontale: ISO 40 o ISO 50, diametro del mandrino verticale nel cuscinetto anteriore (ISO 40): 55 mm, diametro del mandrino verticale nel cuscinetto anteriore (ISO 50): 80 mm, diametro del mandrino orizzontale nel cuscinetto anteriore (ISO 40): 75 mm, diametro del mandrino orizzontale nel cuscinetto anteriore (ISO 50): 90 mm, distanza dalla faccia del mandrino verticale alla superficie del piano di lavoro (ISO 40): 30-537 mm, distanza dalla faccia del mandrino verticale alla superficie del tavolo di lavoro (ISO 50): 30-535 mm, distanza dall’asse del mandrino orizzontale alla superficie del tavolo di lavoro: 0-430 mm, distanza massima dalla faccia del mandrino orizzontale alla faccia dell’oculare (ISO 40): 630 mm, distanza massima dalla faccia del mandrino orizzontale alla faccia dell’oculare (ISO 50): 617 mm, distanza dall’asse del mandrino orizzontale alla guida del fascio: 152 mm, distanza dall’asse del mandrino verticale alle guide verticali: 105-940 mm, distanza massima dalla guida verticale alla superficie dell’oculare: 660 mm, distanza minima dal bordo del tavolo di lavoro alla guida verticale: 30 mm, avanzamento verticale del mandrino: 75 mm, potenza installata: 7,1 kW, corrente nominale: 15 A, alimentazione: 3x 380 V; 50 Hz, peso della macchina JAFO FWF 32J2: 2800 kg.
