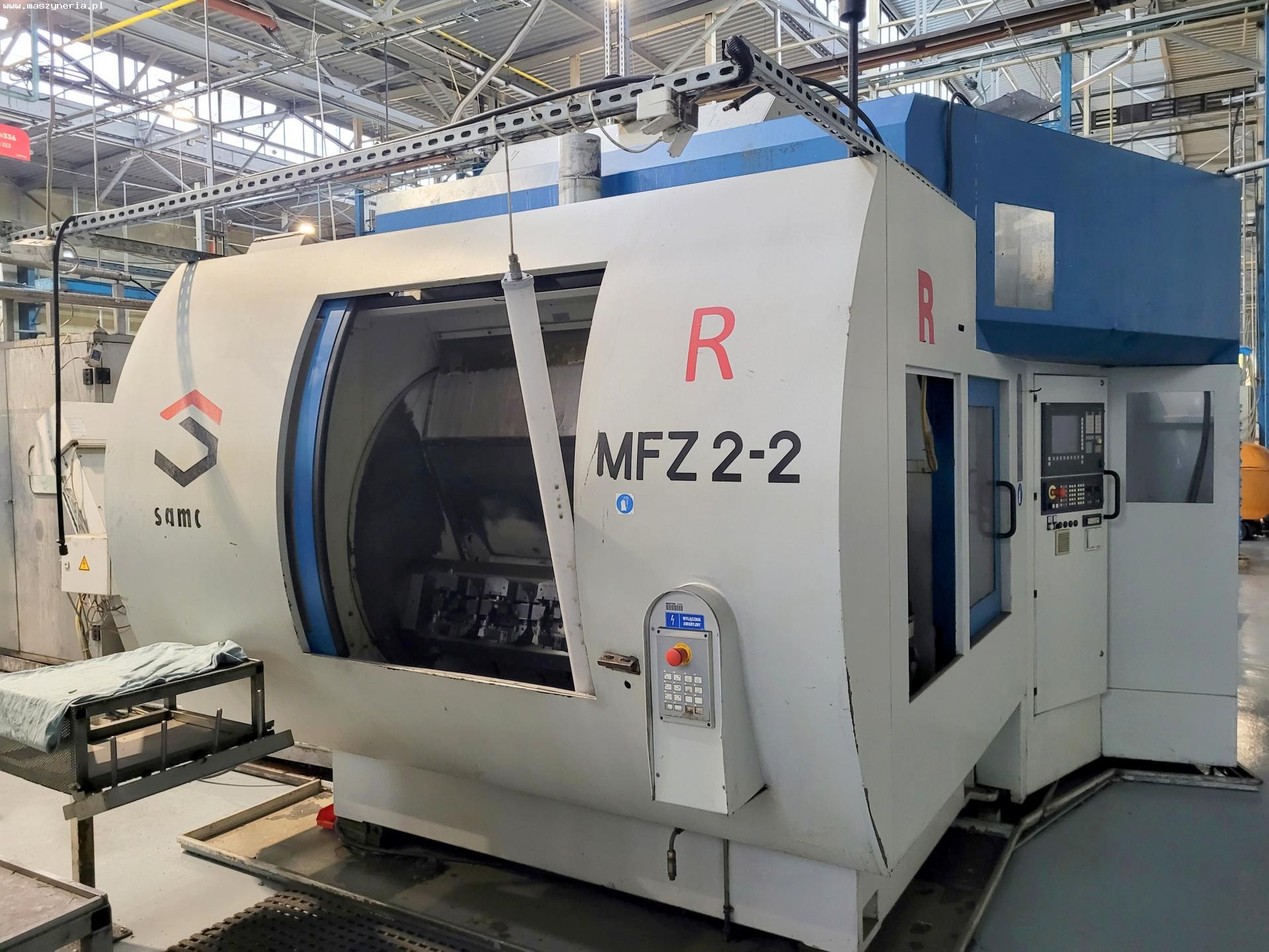

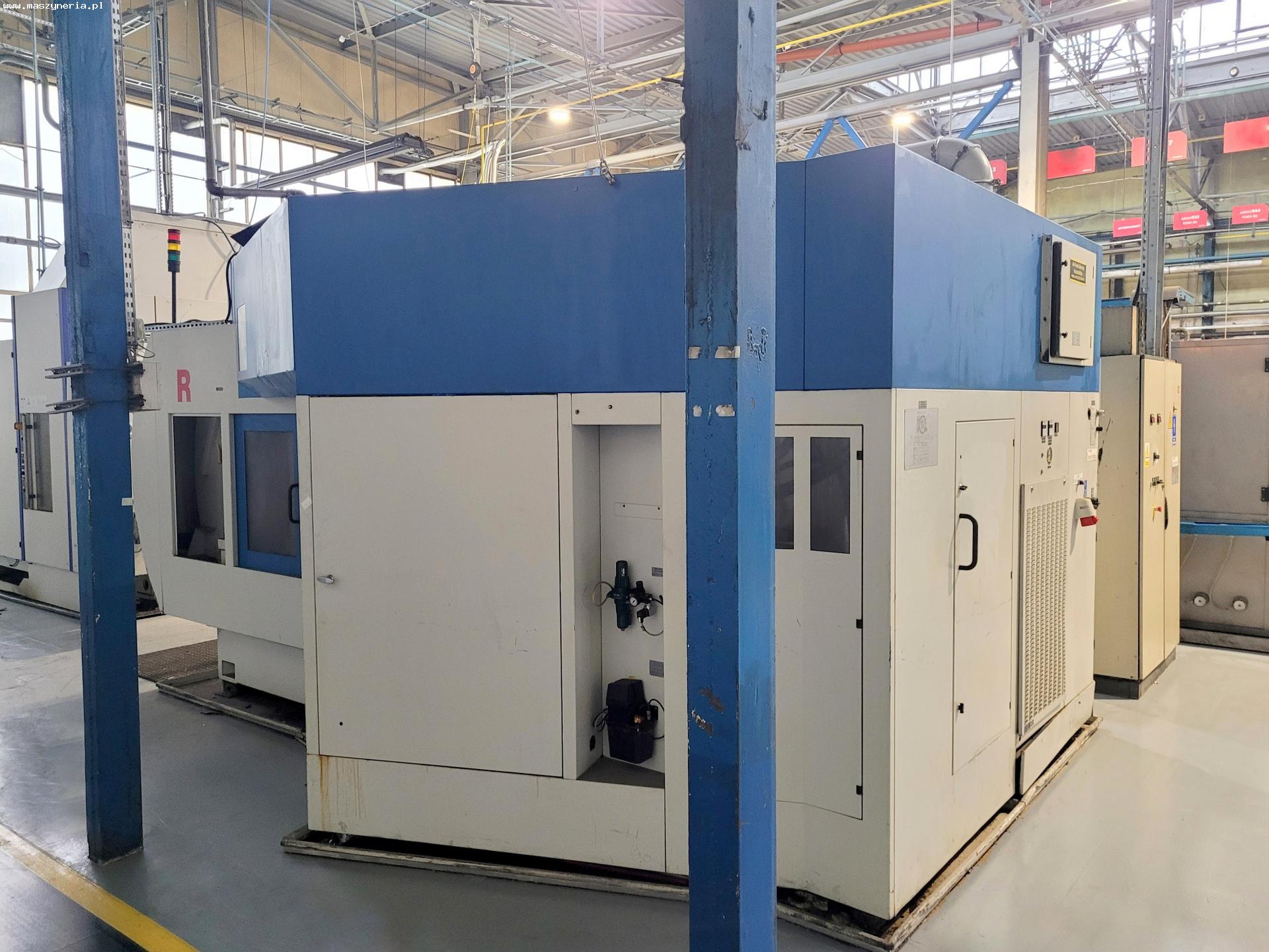

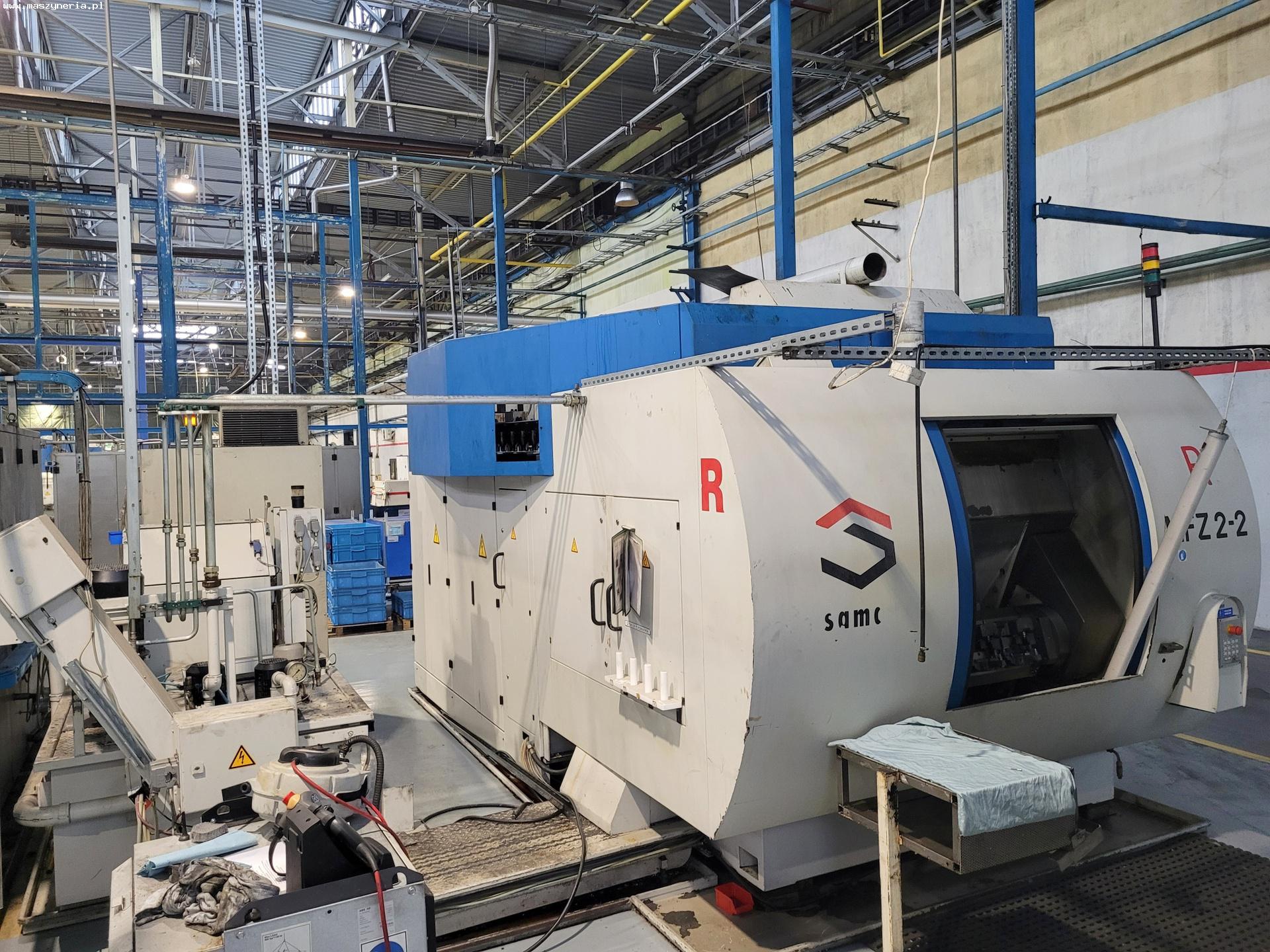

Fresatrice CNC SAMAG MFZ 2-2

Fresatrice CNC SAMAG MFZ 2-2 è stata costruita nel 2005 in Germania. Nel corso della sua vita utile, la fresatrice bimandrino SAMAG ha lavorato circa 40000 ore ed è stata sottoposta a manutenzione continua. Caratteristiche tecniche della fresatrice SAMAG MFZ 2-2 Dati generali - numero di assi: 3 + 1 asse rotativo - corsa di avanzamento nell’asse X: 450 mm - corsa di avanzamento sull’asse Y (corsa di lavoro): 500 mm - corsa di avanzamento sull’asse Y (corsa totale, compreso il cambio utensile): 775 mm - corsa di avanzamento sull’asse Z: 450 mm - velocità di avanzamento negli assi X, Y, Z: 1-10000 mm/min - traslazione rapida negli assi X, Y, Z: 60000 mm/min - accelerazione assi X,Y: 0.6 g - accelerazione asse Z: 0.8 g - forza di avanzamento sugli assi X, Y, Z: 8000 N - precisione di ripetizione: 0,002 mm - ore di funzionamento: circa 40000 h - pressione del sistema idraulico: 160 bar - capacità del serbatoio dell’olio idraulico: 100 l - pressione di esercizio del sistema pneumatico: 6 bar - consumo di energia: 72 kVA - alimentazione: 3×400±10% V; 50 Hz - temperatura ambiente: 15-35°C - dimensioni del filtro a nastro a gravità (L x P x A): 2450 x 1505 x 1850 mm - dimensioni del trasportatore di trucioli (L x P x A): 2885 x 1095 x 1829 mm - peso del trasportatore di trucioli vuoto: 620 kg - peso del serbatoio dell’acqua pulita vuoto: 930 kg - dimensioni della macchina (L x P x A): 7000 x 4000 x 3700 mm - peso totale della macchina: circa 22000 kg Mandrino - numero di mandrini: 2 - mandrino: GMN HCS 220-16000/28 - velocità massima di rotazione: 16000 rpm - velocità di rotazione minima: 4200 giri/min - potenza (60/100% ED): 28/28 kW - diametro del manicotto: 220 mm - distanza tra i mandrini: 450 mm - portautensili: HSK A63 - sistema di bloccaggio utensile: OTT - peso del mandrino: 110 kg Magazzino utensili - capacità: 100 pezzi - diametro massimo dell’utensile: 80 mm - lunghezza massima dell’utensile: 320 mm - peso massimo dell’utensile: 8 kg Cambio automatico della tavola (asse W) - spostamento della tavola: 0-180° - angolo di divisione: 3° - precisione di divisione: ± 3″ - tempo di rotazione 180°: 4.5 s - diametro piastra frontale/cuscinetto reggispinta: 500/345 mm - velocità di rotazione massima del cuscinetto di guida/spinta: 15/20 giri/min - momento di inerzia: 140 kgm2 - momento di ribaltamento ammissibile: 8000 Nm - momento tangenziale ammissibile del cuscinetto di comando/spinta: 10000/5000 Nm Assi della tavola rotante (asse A1/A2) - angolo di divisione: 3° - precisione di divisione: ± 3″ - tempo di rotazione 180°: 3.5 s - diametro della piastra frontale/cuscinetto reggispinta: 345 mm - velocità massima di rotazione: 20 rpm - momento di inerzia: 20 kgm2 - momento di ribaltamento ammissibile: 3000 Nm - momento tangenziale ammissibile del cuscinetto di comando/spinta: 5000 Nm Portapezzo (assi B) - angolo di indicizzazione (dentellatura): 5° - precisione di indicizzazione (dentellatura): ± 3″ - precisione di posizionamento dell’indicizzazione NC: ± 15 - diametro della piastra: 210 mm - velocità massima di rotazione: 20 rpm - momento di inclinazione massimo (con dispositivo di presa idraulico): 1000 Nm - momento tangenziale massimo (con dispositivo di presa idraulico e dentatura bloccata): 1400 Nm - carico assiale: 5 kN Dotazione del centro di lavoro SAMAG - controllo CNC: SIEMENS SINUMERIK 840D - tavola rotante (2 pezzi) - magazzino utensili a disco - lubrificazione centrale - trasportatore di trucioli - unità di raffreddamento: DK 160-V/SO - idraulica di serraggio - controllo pneumatico / controllo del supporto - controllo di processo ARTIS - pistola di risciacquo
